Датчик угла поворота руля (G85) на Volkswagen Tiguan – ключевой элемент системы динамической стабилизации (ESP) и адаптивного круиз-контроля. Его точное расположение зависит от поколения автомобиля и типа рулевой колонки. На моделях первого поколения (2007–2016) с механическим или электромеханическим усилителем датчик установлен непосредственно на валу рулевой колонки, под кожухом рулевого колеса. Для доступа требуется демонтаж нижней части панели приборов и части обшивки.
На Tiguan второго поколения (2016–н.в.) с электроусилителем руля (EPS) датчик интегрирован в блок управления рулевой колонки (J527). Он находится за подрулевыми переключателями, ближе к основанию рулевого вала. Для замены или диагностики потребуется снять кожух рулевой колонки, отсоединить разъемы и открутить крепежные болты блока. Важно: перед демонтажом необходимо отключить аккумулятор и выполнить калибровку датчика после установки.
Типичные признаки неисправности G85: ошибки в блоке ABS/ESP (например, коды 00778 или 01314), некорректная работа системы помощи при парковке или рывки руля при движении. Для проверки используйте диагностический сканер VCDS или ODIS с поддержкой протокола UDS. При замене датчика на Tiguan с пробегом свыше 100 000 км рекомендуется одновременно проверить состояние контактных колец и проводки – окисление или износ могут вызвать повторные сбои.
На автомобилях с адаптивным круиз-контролем (ACC) неисправность G85 приводит к отключению функции. Если после замены датчика ошибка сохраняется, выполните базовую настройку через диагностическое оборудование: выберите канал 04 в блоке 44 (рулевое управление), затем запустите процедуру адаптации. В редких случаях требуется обновление ПО блока управления.
Какие признаки указывают на неисправность датчика угла поворота руля
Симптомы неисправности проявляются в поведении автомобиля:
- Руль вращается с неравномерным усилием – рывками или с задержкой реакции на поворот.
- На приборной панели мигает индикатор ESP или ASR, даже на ровной дороге без пробуксовки.
- Система адаптивного круиз-контроля отключается с сообщением «Ошибка системы».
- При запуске двигателя руль блокируется на 2–3 секунды дольше обычного, затем разблокируется с щелчком.
В некоторых случаях неисправность датчика провоцирует ложное срабатывание системы стабилизации. Например, при движении по прямой на скорости свыше 60 км/ч ESP внезапно активируется, подтормаживая отдельные колеса, хотя дорожные условия этого не требуют. Такое поведение указывает на рассогласование данных датчика с показаниями датчиков скорости колес и гироскопа.
Косвенные признаки включают повышенный износ шин из-за некорректного распределения крутящего момента между колесами. На Tiguan с полным приводом это проявляется в виде неравномерного стирания протектора – внутренняя или внешняя кромка изнашивается быстрее. Также возможны проблемы с парктроником: система выдает ложные предупреждения о препятствиях при повороте руля на месте.
Для диагностики требуется сканер с поддержкой протокола VCDS или ODIS. Проверка включает:
- Считывание кодов ошибок из блока 03 – ABS/ESP.
- Анализ параметров датчика в реальном времени: при вращении руля значения «Steering Angle» должны плавно изменяться от -720° до +720°.
- Проверка калибровки – при прямом положении руля значение должно быть 0±1,5°.
Если калибровка сбита, ее восстанавливают через процедуру базовой настройки в блоке 16 – Рулевая колонка. Без корректной калибровки замена датчика не решит проблему.
Как найти датчик угла поворота руля под рулевым колесом Тигуана
Снимите нижний кожух рулевой колонки, закреплённый на трёх винтах TORX T20. Два из них находятся в нижней части, третий – под заглушкой рядом с замком зажигания. Аккуратно подденьте пластиковые фиксаторы, чтобы не сломать крепления. После этого отсоедините верхний кожух, потянув его вверх и на себя.
За облицовкой вы увидите блок подрулевых переключателей и модуль подушки безопасности водителя. Датчик G85 находится непосредственно на валу рулевой колонки, за спиральным кабелем (clockspring). Он выглядит как небольшой пластиковый корпус с разъёмом на 6 или 8 контактов, в зависимости от года выпуска Tiguan.
Для доступа к датчику потребуется снять спиральный кабель. Отсоедините разъём подушки безопасности (жёлтый, с фиксатором) и открутите два винта крепления модуля подушки. Аккуратно отведите его в сторону, не допуская натяжения проводов. Затем отсоедините разъём спирального кабеля и снимите его, открутив центральный болт на 10 мм.
После демонтажа clockspring датчик G85 будет виден на валу. Он закреплён одним винтом TORX T25 или T30. Открутите его, удерживая датчик от проворачивания, чтобы не повредить шестерню. При установке нового датчика убедитесь, что метки на шестерне совпадают с пазами на валу.
На Tiguan с 2016 года датчик может быть интегрирован в блок управления ESP или усилителя руля. В этом случае потребуется диагностический сканер для инициализации после замены. Подключите VCDS или ODIS, выполните базовую настройку канала 44 (рулевое управление) и канала 3 (датчик угла поворота).
Если после установки загорается ошибка «00778 – Датчик угла поворота руля (G85)», проверьте правильность подключения разъёма и отсутствие повреждений проводки. Частая причина – окисление контактов или неплотное соединение. Очистите разъём контактной смазкой и убедитесь в надёжной фиксации.
Сборку проводите в обратном порядке. Установите спиральный кабель, совместив метки на корпусе и валу. Перед окончательной затяжкой болта проверните руль влево и вправо до упора, чтобы убедиться в отсутствии заеданий. После подключения аккумулятора выполните тест-драйв и проверьте работу системы стабилизации.
Какие инструменты нужны для доступа к датчику на Volkswagen Tiguan
Для демонтажа датчика угла поворота руля на Volkswagen Tiguan (2016–2023 модельные годы) потребуется набор Torx T20 и T30 – эти биты используются для снятия нижнего кожуха рулевой колонки. Также необходим ключ с головкой на 10 мм для откручивания болтов крепления подрулевого переключателя, под которым расположен датчик. Дополнительно пригодится пластиковая монтажная лопатка или отвёртка с плоским жалом для аккуратного отсоединения пластиковых защёлок без повреждения облицовки.
Мультиметр с диапазоном измерения сопротивления до 20 кОм понадобится для проверки целостности проводки датчика перед его заменой. Если требуется калибровка после установки нового элемента, обязателен диагностический сканер с поддержкой VCDS (VAG-COM) версии не ниже 21.3.0 или официальный дилерский инструмент ODIS – без них адаптация датчика к ЭБУ невозможна.
Для фиксации рулевого колеса в центральном положении при снятии датчика используйте стопорный штифт или самодельный шаблон из металлической пластины толщиной 2–3 мм. Это предотвратит смещение нулевой точки датчика и ошибки в системе ESP. Работать рекомендуется при отключённом аккумуляторе, чтобы избежать срабатывания подушек безопасности – для этого достаточно ключа на 10 мм для снятия клеммы.
В случае окисления контактов разъёма датчика пригодится спрей для очистки электрических контактов (например, CRC Contact Cleaner) и тонкая щётка из нержавеющей стали. Для защиты открытых участков проводки от влаги после сборки используйте диэлектрическую смазку (Permatex Dielectric Grease) – её наносят на контакты перед подключением разъёма.

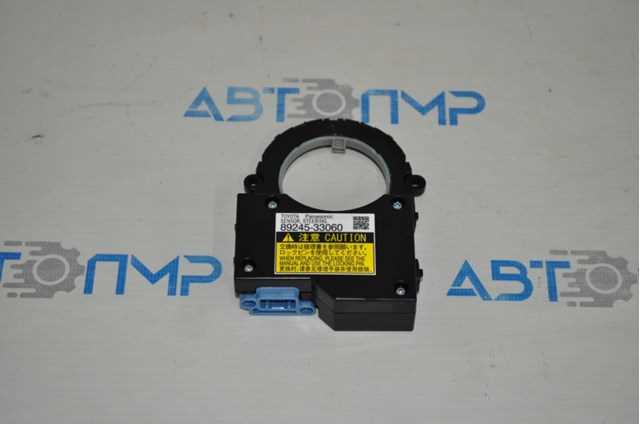

Пошаговая инструкция по снятию кожуха рулевой колонки
Отключите аккумуляторную батарею, сняв клемму «минус». На Volkswagen Tiguan кожух рулевой колонки крепится двумя винтами Torx T20 под заглушками в нижней части и тремя защёлками по периметру. Заглушки подденьте плоской отвёрткой с узким жалом, избегая повреждения пластика – они расположены симметрично на расстоянии 8 см от центра рулевого колеса.
После удаления винтов аккуратно потяните нижнюю часть кожуха вниз, одновременно нажимая на защёлки в верхней части. Защёлки находятся на расстоянии 5 см от края кожуха и требуют равномерного усилия – не применяйте рычаг, чтобы не сломать фиксаторы. Если кожух не поддаётся, проверьте наличие скрытого винта под декоративной накладкой замка зажигания, который часто упускают из виду.
Отсоедините разъёмы подушки безопасности и датчика угла поворота руля, расположенные под кожухом. Разъём датчика (жёлтого цвета, 6-контактный) фиксируется защёлкой – нажмите на неё пальцем, не дёргая провода. После этого кожух можно полностью снять, наклонив его под углом 45° к рулевой колонке.

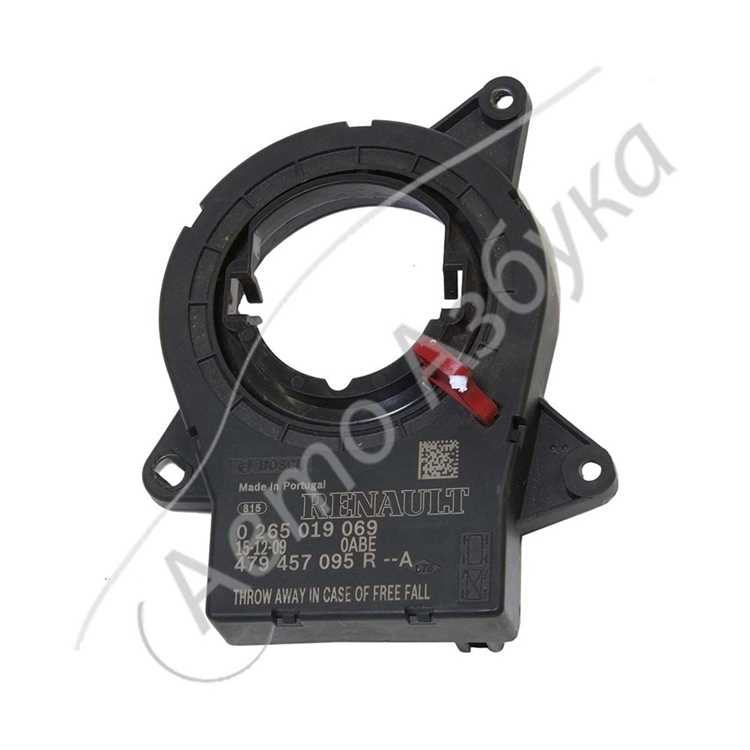

Как проверить работоспособность датчика без диагностического сканера
Датчик угла поворота руля (G85) на Volkswagen Tiguan расположен на рулевой колонке под кожухом. Для проверки без сканера потребуется мультиметр с режимом измерения сопротивления (Ом) и напряжения (В). Отсоедините разъем датчика, найдите контакты питания (обычно 1 и 2) и сигнальные (3 и 4). Проверьте наличие напряжения 5 В между контактами питания при включенном зажигании – отсутствие напряжения указывает на проблему с проводкой или блоком управления.
Измерьте сопротивление между сигнальными контактами при вращении руля. На исправном датчике значения должны плавно изменяться в диапазоне 0,5–4,5 кОм. Резкие скачки или отсутствие изменений свидетельствуют о неисправности. Также проверьте целостность проводов на разъеме: окисление или обрыв часто становятся причиной ошибок.
Для проверки механической части датчика снимите рулевое колесо и осмотрите шестерню привода датчика. Износ зубьев или смещение шестерни относительно вала приведет к некорректным показаниям. Убедитесь, что датчик зафиксирован без люфта – даже небольшое смещение вызывает ошибки в системе ESP и усилителя руля.
Если мультиметр недоступен, используйте метод визуального контроля: при включенном зажигании медленно вращайте руль и наблюдайте за поведением индикаторов на приборной панели. Загорание лампы ESP или усилителя руля при повороте на 90° в любую сторону указывает на сбой в работе датчика. В этом случае требуется калибровка или замена.

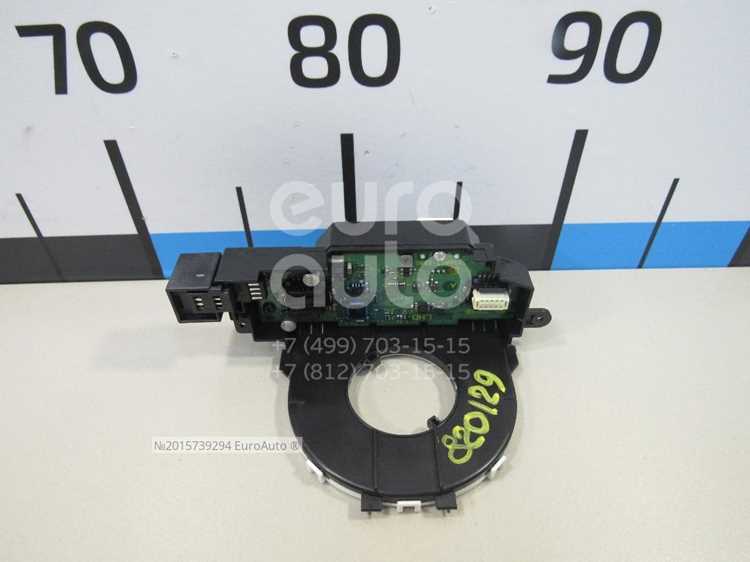

В каких случаях требуется замена или калибровка датчика
Датчик угла поворота руля (G85) на Volkswagen Tiguan требует вмешательства при появлении ошибок в блоке управления ESP или рулевого управления. Код неисправности P0077 (или аналогичные, например, U0121) в диагностическом сканере – прямой сигнал о сбоях в работе датчика. Ошибка возникает после замены рулевой рейки, демонтажа подрулевого переключателя или после аварии, повлиявшей на геометрию передней подвески.
Калибровка необходима после любого вмешательства в рулевой механизм: замена рулевой колонки, рейки, подшипников ступицы или даже после регулировки схождения. Процедура выполняется через диагностический интерфейс VCDS или ODIS с использованием базовых настроек канала 04. Без калибровки система ESP может работать некорректно, блокируя тормоза на одном колесе или отключая стабилизацию.
| Симптом | Возможная причина | Требуемое действие |
|---|---|---|
| Мигает лампа ESP на приборной панели | Рассинхронизация датчика с блоком управления | Калибровка через VCDS (канал 04) |
| Руль не возвращается в нулевое положение | Механическое смещение датчика | Замена датчика или повторная калибровка |
| Ошибка «Steering Angle Sensor Not Calibrated» | Сброс настроек после отключения АКБ | Калибровка с помощью сканера |
Замена датчика G85 требуется при физических повреждениях: трещины корпуса, окисление контактов разъема или внутренние обрывы цепи. На Tiguan 2016–2023 годов датчик интегрирован в блок подрулевых переключателей – его демонтаж без повреждения проводки практически невозможен. При замене обязательно использовать оригинальные запчасти (артикул 5N0 953 549 для ранних моделей, 5Q0 953 549 для рестайлинговых версий).
Калибровка также нужна после обновления ПО блока управления рулевым управлением или ESP. Процедура занимает 5–10 минут и включает вращение руля от упора до упора с последующей фиксацией центрального положения. Если после калибровки ошибка сохраняется, проверяют целостность проводки между датчиком и блоком ABS (контакты 1–4 на разъеме T32a).
На автомобилях с адаптивным круиз-контролем (ACC) неоткалиброванный датчик приводит к сбоям в работе системы: резкое торможение без причины или отключение ACC. В этом случае калибровка выполняется в два этапа: сначала базовая настройка через VCDS, затем адаптация ACC через канал 60 в блоке 13 (адаптивный круиз-контроль).
При замене датчика на Tiguan с пробегом свыше 100 000 км рекомендуется одновременно проверить состояние рулевой рейки и наконечников. Износ этих элементов приводит к люфтам, которые искажают показания датчика даже после калибровки. В таких случаях замена датчика без устранения первопричины даст лишь временный эффект.
Особенности установки нового датчика угла поворота руля на Тигуан
Замена датчика угла поворота руля (G85) на Volkswagen Tiguan требует точного соблюдения последовательности действий и учета конструктивных особенностей модели. Датчик расположен за подрулевым переключателем, под кожухом рулевой колонки, и крепится двумя винтами Torx T20. Перед демонтажем необходимо отключить аккумулятор на 10–15 минут, чтобы сбросить ошибки в блоке управления ESP. На моделях с 2016 года выпуска датчик интегрирован в модуль подрулевых переключателей, что усложняет замену – потребуется демонтаж всего узла с последующей калибровкой через диагностический сканер VCDS или ODIS.
- Инструменты: отвертка Torx T20, пластиковые клипсы для снятия обшивки, мультиметр (для проверки питания 5В на контактах 1 и 3 разъема датчика).
- Калибровка: после установки нового датчика обязательна процедура базовой настройки через блок 44 (рулевое управление) в диагностическом ПО. Без этого ESP и система курсовой устойчивости работать не будут.
- Проверка: после сборки включите зажигание и поверните руль от упора до упора – на приборной панели не должно появляться ошибок по датчику G85.
На Tiguan с адаптивным круиз-контролем (ACC) замена датчика может потребовать дополнительной синхронизации с блоком управления ACC. В этом случае после калибровки G85 необходимо выполнить процедуру «Basic Setting» для блока 13 (адаптивный круиз-контроль) через диагностический сканер. Если после установки руль «уводит» в сторону или система ESP активируется без причины, проверьте правильность подключения разъема датчика – смещение контактов даже на 1 мм приводит к некорректным показаниям.
