Датчик положения коленчатого вала (ДПКВ) на Peugeot 406 – критически важный элемент системы зажигания и впрыска топлива. Его неисправность приводит к невозможности запуска двигателя или его нестабильной работе. На моделях с бензиновыми моторами XU7JP (1.8 л, 103 л.с.), XU10J2C (2.0 л, 135 л.с.) и дизельными агрегатами DW10TD (2.0 HDi) датчик расположен в одном и том же месте: с правой стороны двигателя, ближе к маховику.
Чтобы добраться до ДПКВ, потребуется снять правое переднее колесо и демонтировать подкрылок. Датчик крепится на одном болте (обычно M6) и находится за шкивом коленвала, в непосредственной близости к зубчатому венцу маховика. На дизельных версиях доступ может быть осложнён из-за дополнительных элементов системы рециркуляции отработавших газов (EGR), но базовое расположение остаётся неизменным.
При замене датчика обратите внимание на зазор между его наконечником и зубцами маховика – он должен составлять 0,5–1,5 мм. Превышение этого значения приведёт к сбоям в работе двигателя. Для точной настройки используйте щуп или регулировочную шайбу. После установки нового датчика обязательно сбросьте ошибки ЭБУ с помощью диагностического сканера, чтобы исключить ложные срабатывания.
На моделях с автоматической коробкой передач доступ к датчику может быть затруднён из-за гидротрансформатора. В таких случаях рекомендуется поддомкратить двигатель или снять стартер для удобства работы. Не используйте герметики при установке – датчик должен плотно прилегать к посадочному месту без дополнительных уплотнителей.

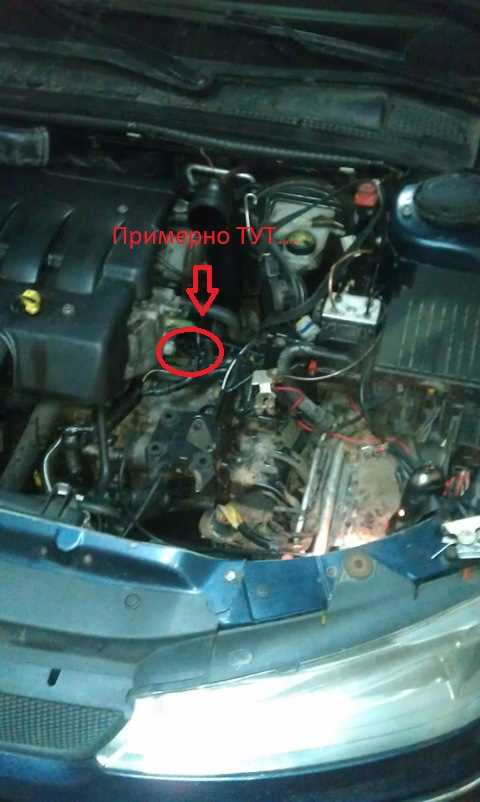

Как найти датчик коленвала на двигателе Пежо 406
Датчик положения коленвала (ДПКВ) на Пежо 406 с бензиновыми двигателями (1.8, 2.0, 2.2, 3.0 л) расположен в нижней части блока цилиндров, со стороны маховика. На дизельных моторах (1.9, 2.1, 2.2 HDi) его крепят на картере сцепления или в районе шкива коленвала. Для доступа потребуется снять защиту картера (если установлена) и частично демонтировать пластиковый кожух ремня ГРМ – датчик находится за ним, в непосредственной близости к зубчатому венцу маховика.
На двигателях серии XU (1.8, 2.0) и ES (2.2, 3.0) датчик зафиксирован одним болтом M6 и подключен двухконтактным разъемом с серым или черным корпусом. На дизелях DW (1.9, 2.1 HDi) и DW12 (2.2 HDi) используется трехконтактный разъем, а сам датчик может быть утоплен в картер на 3–5 см. В таблице ниже приведены ключевые параметры для идентификации:
| Тип двигателя | Расположение датчика | Тип разъема | Крепеж |
|---|---|---|---|
| 1.8/2.0 XU (бензин) | Справа от маховика, за шкивом коленвала | 2-контактный, серый | 1 болт M6 |
| 2.2 ES9 (бензин) | Слева от маховика, у стартера | 2-контактный, черный | 1 болт M6 |
| 1.9 DW8 (дизель) | На картере сцепления, ниже стартера | 3-контактный, черный | 1 болт M8 |
| 2.2 HDi DW12 | Справа от шкива коленвала, за ремнем ГРМ | 3-контактный, серый | 1 болт M6 |
Для точной диагностики используйте мультиметр: сопротивление исправного датчика должно составлять 200–1000 Ом (бензин) или 500–1500 Ом (дизель). При проверке сигнала на работающем двигателе напряжение на выходе должно колебаться в пределах 0.5–5 В. Если датчик неисправен, замените его оригинальным (артикул PSA: 0261210113 для бензиновых, 0281002209 для дизельных) или аналогом от Bosch (0 261 210 113, 0 281 002 209).
Типичные места установки датчика коленвала на разных модификациях Пежо 406
На бензиновых двигателях 1.8 л (XU7JP) и 2.0 л (XU10J2C) датчик коленвала расположен с правой стороны блока цилиндров, ближе к маховику. Его корпус крепится одним болтом на 10 мм, а разъём направлен вниз. Для доступа требуется снять защитный кожух ремня ГРМ и частично демонтировать шкив коленвала.
В модификациях с дизельным мотором 1.9 л (DW8) датчик установлен на передней части блока цилиндров, рядом с шестернёй коленвала. Разъём обращён к радиатору, а сам датчик фиксируется двумя болтами на 8 мм. При замене важно не повредить уплотнительное кольцо – оно часто прикипает к посадочному месту.
На двигателях 2.1 л турбодизель (XUD11BTE) датчик коленвала находится сзади блока, за маховиком. Доступ к нему возможен только снизу автомобиля после снятия защиты картера. Разъём имеет характерную Г-образную форму, а сам датчик вкручивается в корпус на резьбе M12×1,5.
В версиях с бензиновым агрегатом 3.0 л V6 (ES9J4) датчик расположен на передней крышке двигателя, слева от шкива коленвала. Крепится одним болтом на 10 мм, а проводка проходит вдоль корпуса термостата. При демонтаже часто требуется отсоединить кронштейн крепления жгута проводов.
Для дизельных моторов 2.2 л HDi (DW12TED4) датчик коленвала установлен на нижней части блока цилиндров, рядом с маслосливной пробкой. Разъём направлен в сторону коробки передач, а сам датчик фиксируется болтом на 8 мм. При замене рекомендуется очистить посадочное место от масляных отложений.
На двигателях 1.6 л (TU5JP4) датчик находится с правой стороны блока, за шкивом коленвала. Для его снятия необходимо демонтировать верхнюю крышку ремня ГРМ и отвести в сторону натяжной ролик. Разъём имеет стандартную двухконтактную колодку, но проводка часто перетирается о кронштейн генератора.
В редких модификациях с мотором 2.0 л турбо (XU10J4TE) датчик коленвала расположен на задней стенке блока цилиндров, под выпускным коллектором. Доступ осложнён необходимостью снятия теплового экрана и части выпускной системы. Болт крепления – на 10 мм, но часто закисает из-за высоких температур.
При поиске датчика на любом двигателе Пежо 406 ориентируйтесь на проводку: она всегда ведёт к разъёму на корпусе блока или крышке ГРМ. Перед демонтажем отключите аккумулятор – на некоторых модификациях датчик связан с системой зажигания, и случайное замыкание может вывести из строя ЭБУ.
Инструменты, необходимые для доступа к датчику коленвала
Для демонтажа датчика коленвала на Peugeot 406 потребуется минимальный набор инструментов: торцевая головка на 10 мм с удлинителем (длина 10–15 см), трещотка с тонким профилем для работы в ограниченном пространстве, плоская отвёртка с шириной жала 5–7 мм для отсоединения электрического разъёма. Дополнительно пригодится динамометрический ключ с диапазоном 5–20 Н·м – момент затяжки крепёжного болта датчика составляет 8 Н·м. Если доступ перекрыт защитным кожухом, понадобятся головки на 8 и 13 мм для его снятия.
В случае коррозии крепежа используйте проникающую смазку (например, WD-40 или Liqui Moly LM-40) и выдержите 10–15 минут перед попыткой откручивания. Для проверки работоспособности датчика после установки нужен мультиметр с режимом измерения сопротивления (диапазон 200–2000 Ом) и напряжения переменного тока (до 2 В). Избегайте применения ударных инструментов – пластиковый корпус датчика легко повредить.
Пошаговая инструкция по снятию защиты двигателя для поиска датчика
На Пежо 406 защита двигателя крепится на 6–8 болтах и пластиковых фиксаторах (зависит от года выпуска). Основные точки крепления расположены по периметру: 4 болта M10 спереди (под бампером), 2 болта M8 сзади (у поддона) и 2–4 пластиковых клипсы по бокам. Для работы потребуются головки на 10 и 13 мм, удлинитель, трещотка и плоская отвёртка для снятия клипс. Перед началом поднимите автомобиль на подъёмнике или установите на надёжные опоры – работать лёжа под машиной опасно.
Последовательность действий:
- Снимите передние пластиковые подкрылки (если установлены), открутив 3–4 самореза и вытащив клипсы. Это откроет доступ к передним болтам защиты.
- Открутите передние болты защиты (головка на 13 мм), затем задние (головка на 10 мм). Болты часто закисают – используйте проникающую смазку (WD-40, LIQUI MOLY) за 10–15 минут до демонтажа.
- Снимите боковые клипсы, поддев их отвёрткой. На некоторых моделях клипсы ломаются при снятии – запаситесь запасными (артикул Peugeot 0163.95).
- Аккуратно опустите защиту, слегка сдвинув её вперёд, чтобы освободить от направляющих штифтов на подрамнике.
Датчик коленвала на Пежо 406 расположен в нижней части блока цилиндров, справа от маховика (если смотреть по ходу движения). После снятия защиты он будет виден сразу – чёрный пластиковый корпус с разъёмом на 3 провода. Если датчик не видно, проверьте наличие грязи или масляных отложений – они часто маскируют его. Для очистки используйте ветошь и очиститель карбюратора (не бензин!).
При обратной установке защиты убедитесь, что все болты затянуты с моментом 25–30 Н·м. Пластиковые клипсы вставляйте до щелчка – неправильная фиксация приведёт к вибрации и посторонним шумам. Если защита деформирована, замените её: трещины снижают жёсткость, что опасно при езде по неровностям.
Признаки неисправности датчика коленвала и проверка его местоположения
Датчик положения коленвала (ДПКВ) на Peugeot 406 – критический элемент системы зажигания и впрыска. Его отказ провоцирует характерные симптомы: двигатель глохнет на ходу, не запускается или работает с перебоями на холостых оборотах. На приборной панели загорается индикатор «Check Engine» с кодами ошибок P0335–P0339, указывающими на проблемы с сигналом датчика.
При неисправности ДПКВ Peugeot 406 может демонстрировать «плавающие» обороты, рывки при разгоне или внезапную потерю мощности. Особенно заметно это на двигателях серии XU (1.8, 2.0 л) и DW (2.1 TD), где датчик синхронизирует работу форсунок и катушек зажигания. В дизельных версиях (HDI) неисправность приводит к затруднённому запуску или полному отказу мотора.
Расположение датчика коленвала на Peugeot 406 зависит от типа двигателя. На бензиновых агрегатах XU (1.8, 2.0 л) он установлен на передней крышке блока цилиндров, рядом с зубчатым венцом маховика. На дизельных DW10TD (2.0 HDI) и DW12TED4 (2.2 HDI) – на картере сцепления, за стартером. Для доступа потребуется снять защиту картера и, возможно, воздушный фильтр.
Проверка местоположения начинается с визуального осмотра. Датчик представляет собой цилиндрический корпус с разъёмом на два или три провода. На бензиновых моторах он крепится болтом М6, на дизелях – М8. Перед демонтажем отсоедините клемму аккумулятора и очистите область вокруг датчика от грязи, чтобы избежать попадания мусора в картер.
Для диагностики ДПКВ используйте мультиметр. Отсоедините разъём и измерьте сопротивление обмотки: на исправном датчике оно должно составлять 200–1000 Ом (точные значения указаны в сервисной документации Peugeot). Проверьте также наличие напряжения питания (5 В) и сигнала переменного тока при прокрутке стартером. Отсутствие показаний или короткое замыкание указывают на неисправность.
При замене датчика убедитесь, что зазор между его наконечником и зубчатым венцом маховика составляет 0.5–1.5 мм. Нарушение этого параметра приводит к сбоям в работе системы. Для регулировки используйте щуп или пластиковую прокладку. После установки сбросьте ошибки сканером и выполните пробный запуск двигателя.
На Peugeot 406 с двигателями ES9 (3.0 V6) датчик коленвала расположен в труднодоступном месте – за шкивом коленвала, под генератором. Для его замены потребуется снять ремень привода навесных агрегатов и шкив. Работайте аккуратно: повреждение зубчатого венца маховика потребует дорогостоящего ремонта.
Если после замены датчика симптомы не исчезают, проверьте целостность проводки и разъёма. Окисление контактов или обрыв провода – частая причина ложных ошибок. На дизельных моторах HDI обратите внимание на состояние задающего диска: его повреждение или смещение вызывает аналогичные неисправности.
Особенности замены датчика коленвала на Пежо 406 с дизельным и бензиновым мотором
На Пежо 406 датчик положения коленвала (ДПКВ) расположен в разных местах в зависимости от типа двигателя. На бензиновых моторах (например, 1.8 л и 2.0 л) он установлен в передней части блока цилиндров, рядом со шкивом коленвала. На дизельных агрегатах (1.9 л, 2.1 л) датчик чаще крепится к картеру маховика, за стартером. Перед демонтажем обязательно отключите аккумулятор – на дизелях это критично из-за высокой чувствительности ЭБУ к скачкам напряжения.
Для замены на бензиновых версиях потребуется снять правое переднее колесо и подкрылок, чтобы получить доступ к шкиву. На дизелях процедура сложнее: необходимо демонтировать стартер (на моторах 2.1 HDi – частично открутить, чтобы отвести в сторону) и защиту картера. Инструменты: торцевые головки на 10 и 13 мм, удлинитель, динамометрический ключ (момент затяжки датчика – 8–10 Н·м). На дизелях 1.9 TD часто требуется специальный ключ для снятия датчика из-за ограниченного пространства.
- Бензиновые моторы:
- Датчик крепится одним болтом, но доступ затруднён из-за ремня ГРМ – при замене проверьте его состояние.
- После установки нового датчика сбросьте ошибки ЭБУ сканером (например, Lexia или Diagbox) – иначе двигатель может не запуститься.
- Используйте оригинальные датчики (артикул для 2.0 л – 0261210113) или аналоги от Bosch (0 261 210 113).
- Дизельные моторы:
- Перед установкой очистите посадочное место от масла и грязи – датчик работает по принципу Холла, и загрязнения искажают сигнал.
- На 2.1 HDi проверьте зазор между датчиком и маховиком (должен быть 0.5–1.5 мм). При необходимости отрегулируйте шайбами.
- После замены прокрутите двигатель стартером 5–10 секунд, чтобы ЭБУ распознал новый датчик.
Типичные ошибки при замене: повреждение проводки датчика (особенно на дизелях, где провода проходят близко к выпускному коллектору) и неправильная установка разъёма. На бензиновых моторах разъём имеет фиксатор, который часто ломается – замените его при необходимости. На дизелях 1.9 TD датчик может «прикипеть» к картеру – используйте проникающую смазку (например, WD-40) за 30 минут до демонтажа.
Симптомы неисправного ДПКВ: плавающие обороты на холостом ходу, пропуски зажигания (на бензине), затруднённый запуск или остановка двигателя. На дизелях 2.1 HDi неисправность датчика часто сопровождается ошибкой P0335. После замены проведите тест-драйв: двигатель должен запускаться с первого раза, а обороты – стабильно держаться на всех режимах.
