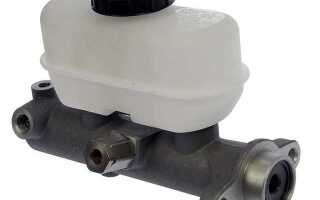

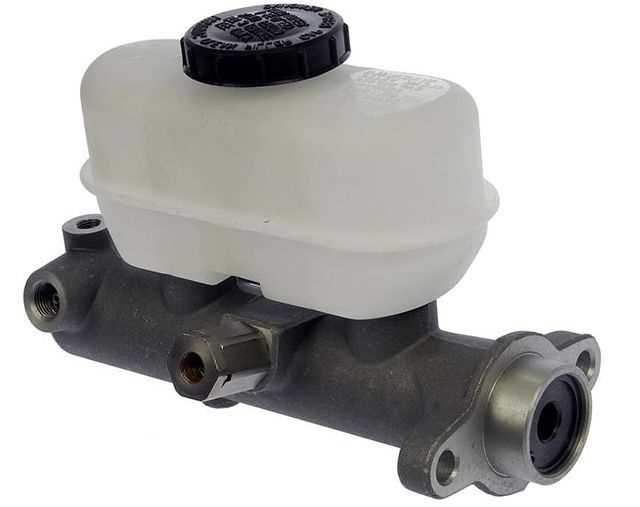

Главный тормозной цилиндр (ГТЦ) – ключевой элемент гидравлической тормозной системы, отвечающий за создание давления и равномерное распределение тормозной жидкости по контурам. Его неисправность приводит к снижению эффективности торможения, провалам педали или утечкам жидкости. Диагностика ГТЦ требует системного подхода: от визуального осмотра до инструментальных замеров. В 70% случаев проблемы возникают из-за износа манжет, коррозии поршней или засорения компенсационных отверстий.
Перед началом проверки убедитесь, что уровень тормозной жидкости в бачке соответствует метке MAX, а система не содержит воздуха. Используйте жидкость класса DOT 4 или выше – она обеспечивает стабильную работу при температурах до 230°C. Подготовьте манометр с диапазоном измерения до 200 бар, шприц для отбора жидкости и набор ключей 10–17 мм для демонтажа шлангов. Работайте в перчатках: тормозная жидкость агрессивна к лакокрасочному покрытию и коже.
Первый этап – проверка на утечки. Осмотрите корпус ГТЦ на наличие подтёков в местах соединения с бачком и выходными штуцерами. Особое внимание уделите зоне под манжетами: даже микроскопические трещины приводят к падению давления. Если жидкость вытекает из-под штуцеров, замените медные уплотнительные шайбы – их ресурс ограничен 2–3 затяжками. При обнаружении коррозии на алюминиевом корпусе цилиндр подлежит замене: ремонтные комплекты не восстанавливают герметичность.
Второй шаг – оценка работы поршней. Нажмите педаль тормоза с усилием 30–50 кг и удерживайте 10–15 секунд. Если педаль медленно проваливается, неисправен один из поршней или манжет. Для точной диагностики отсоедините тормозные трубки от ГТЦ и заглушите их болтами M10×1. Повторите тест: если педаль не проваливается, проблема в контурах. Если провал сохраняется – изношены манжеты или заклинило поршень. В последнем случае разберите цилиндр и проверьте ход поршней: они должны перемещаться плавно, без заеданий.
Третий этап – проверка давления. Подключите манометр к одному из выходных штуцеров ГТЦ через переходник. Нажмите педаль до упора и зафиксируйте показания. Нормальное давление для легковых автомобилей – 80–120 бар. Если значение ниже 60 бар, цилиндр неисправен. При разнице давлений между контурами более 15 бар требуется замена манжет или всего узла. Не используйте манометры с погрешностью выше ±2% – это исказит результаты.
Завершающий шаг – проверка компенсационных отверстий. Снимите бачок и осмотрите отверстия диаметром 0,7–1,2 мм в корпусе ГТЦ. Они должны быть чистыми: засорение приводит к задержке сброса давления и «залипанию» педали. Прочистите отверстия медной проволокой или продуйте сжатым воздухом под давлением не более 3 бар. После сборки прокачайте систему, начиная с самого дальнего от ГТЦ колеса.
Какие инструменты и материалы понадобятся для диагностики
Для проверки главного тормозного цилиндра (ГТЦ) потребуется набор ключей: накидные на 10, 12 и 14 мм – стандартные размеры для большинства автомобилей, включая отечественные модели и иномарки. Шестигранники на 5 и 6 мм пригодятся при работе с тормозными трубками, особенно на системах с ABS. Рожковый ключ на 17 мм может понадобиться для откручивания штуцеров прокачки.
Манометр для измерения давления в тормозной системе – обязательный инструмент. Подойдет модель с диапазоном до 200 бар и резьбовым соединением M10x1 или M12x1,25 в зависимости от автомобиля. Для подключения манометра к системе используйте переходники: например, для ВАЗ – с наружной резьбой M10x1, для большинства иномарок – M12x1,25.
Вакуумный насос с манометром (например, Mityvac MV8000) позволит проверить герметичность ГТЦ без запуска двигателя. Насос должен создавать разрежение не менее 0,8 бар. Шланги с быстросъемными фитингами упростят подключение к вакуумному усилителю или штуцеру ГТЦ.
Набор для прокачки тормозов с обратным клапаном предотвратит попадание воздуха в систему при диагностике. Пластиковые емкости объемом 0,5–1 литр с прозрачными стенками помогут контролировать вытекание тормозной жидкости и наличие пузырьков воздуха. Шприц на 20–50 мл с трубкой удобен для откачки жидкости из бачка.
Тормозная жидкость той же марки, что залита в систему (DOT 4 или DOT 5.1), понадобится для долива и проверки уровня. Избегайте смешивания разных типов жидкостей. Для очистки деталей используйте безворсовую ветошь и очиститель тормозных систем (например, Liqui Moly Bremsen-Reiniger) – он быстро испаряется и не оставляет следов.
Диагностический сканер с поддержкой протокола OBD-II и функцией считывания данных с блока ABS (например, Launch X431 или Autel MaxiCOM) поможет выявить ошибки, связанные с давлением в системе. Для автомобилей с электронным распределением тормозных усилий (EBD) сканер обязателен.
Штангенциркуль с точностью 0,05 мм пригодится для измерения износа зеркала цилиндра. Микрометр поможет определить овальность и конусность поршней. Для проверки уплотнительных манжет используйте лупу с 5–10-кратным увеличением – трещины и разрывы часто незаметны невооруженным глазом.
Набор торцевых головок с трещоткой (1/4″ и 3/8″) ускорит демонтаж крепежа. Удлинители на 50 и 100 мм позволят добраться до труднодоступных болтов. Для фиксации тормозных трубок при откручивании гаек используйте два ключа: один – для удержания трубки, второй – для гайки, чтобы избежать скручивания.
Как правильно снять главный тормозной цилиндр с автомобиля
Отсоедините шланги и трубки от главного тормозного цилиндра (ГТЦ), предварительно пометив их положение маркером или скотчем. Для откручивания тормозных трубок используйте накидной ключ на 10 или 11 мм (в зависимости от модели), удерживая штуцер вторым ключом, чтобы избежать скручивания. Заткните отверстия трубок и штуцеров чистыми заглушками или полиэтиленом, чтобы исключить попадание грязи.
Снимите вакуумный усилитель тормозов (ВУТ), если он мешает доступу к ГТЦ. Для этого открутите гайки крепления ВУТ к моторному щиту (обычно 4–6 штук, размер 13–17 мм) и отсоедините шток от педали тормоза. На некоторых моделях (например, ВАЗ-2108, Toyota Corolla) потребуется демонтировать часть панели приборов или воздуховодов для удобства.
Открутите гайки или болты крепления ГТЦ к ВУТ. В большинстве случаев используется 2–4 крепежных элемента под ключ на 12, 14 или 17 мм. Придерживайте цилиндр при откручивании последнего болта, чтобы он не упал. На автомобилях с ABS дополнительно отсоедините разъем датчика уровня тормозной жидкости или модуля ABS, если он расположен рядом.
| Наименование | Назначение | Примечание |
|---|---|---|
| Накидной ключ 10–17 мм | Откручивание тормозных трубок и крепежа | Используйте шестигранные ключи для штуцеров с внутренним шестигранником |
| Шприц или груша | Слив тормозной жидкости | Объем не менее 100 мл |
| Заглушки для трубок | Защита магистралей от загрязнения | Подойдут пластиковые колпачки от старых форсунок |
| Торцевые головки с трещоткой | Демонтаж крепежа ВУТ и ГТЦ | Удлинитель 10–15 см для труднодоступных мест |
После снятия ГТЦ осмотрите посадочное место на ВУТ на предмет коррозии или повреждений. Очистите поверхность от старого герметика и грязи с помощью металлической щетки и ветоши. Проверьте состояние резинового уплотнительного кольца на фланце ГТЦ – при наличии трещин или деформаций замените его. Установите новый цилиндр в обратной последовательности, соблюдая момент затяжки крепежа (обычно 15–25 Н·м).
По каким признакам определить неисправность цилиндра без разборки
Неравномерное торможение колес – следствие негерметичности поршней ГТЦ. При нажатии на педаль одно или несколько колес блокируются позже остальных, либо автомобиль уводит в сторону. Проверьте уровень жидкости в бачке: если он падает без видимых внешних утечек, а на суппортах и трубках сухо, жидкость уходит внутрь цилиндра, смешиваясь с вакуумом усилителя. Это приводит к завоздушиванию контура и снижению эффективности торможения.
Подтекание жидкости под автомобилем в районе педального узла или моторного щита – явный признак нарушения герметичности ГТЦ. Осмотрите место стыка цилиндра с вакуумным усилителем: следы жидкости на корпусе или капли на коврике под педалью подтвердят диагноз. Даже минимальная течь опасна, так как приводит к падению давления в системе и отказу тормозов. Обратите внимание на цвет жидкости: если она темная или содержит металлическую взвесь, цилиндр изношен изнутри.
Снижение уровня тормозной жидкости в бачке без видимых утечек – косвенный, но надежный индикатор неисправности ГТЦ. Жидкость может уходить через микротрещины в корпусе или изношенные манжеты, попадая в вакуумный усилитель. Проверьте состояние бачка: если на его стенках есть маслянистые разводы, а жидкость мутнеет быстрее обычного, цилиндр требует замены. Дополнительно измерьте остаточное давление в системе: при заглушенном двигателе педаль должна сохранять жесткость не менее 30 секунд.
Посторонние звуки при нажатии на педаль – скрип, скрежет или шипение – часто сопровождают выход ГТЦ из строя. Шипение указывает на подсос воздуха через поврежденные уплотнения, скрип может возникать из-за сухого трения поршней о стенки цилиндра. Если звук появляется только на холодную, а после прогрева исчезает, это свидетельствует о временном заклинивании поршней из-за коррозии или загрязнения. В таких случаях цилиндр долго не прослужит: замените его до полного отказа системы.
Как проверить герметичность и работоспособность манжет главного цилиндра
Перед началом проверки снимите главный тормозной цилиндр (ГТЦ) с автомобиля, предварительно слив тормозную жидкость из бачка. Осмотрите корпус на наличие трещин, сколов или коррозии – даже микротрещины могут привести к утечкам. Если повреждения обнаружены, цилиндр подлежит замене, так как ремонт не обеспечит надежности.
Для проверки манжет используйте сжатый воздух под давлением 2–3 бар. Подключите шланг к выходному отверстию ГТЦ и заглушите остальные штуцеры. Подайте воздух и наблюдайте за утечками: если пузырьки появляются из-под поршня или в местах соединений, манжеты изношены или повреждены. Допустимая утечка – не более 1–2 пузырьков в минуту.
Проверьте состояние манжет визуально. Извлеките поршни из цилиндра, осмотрите уплотнительные кромки на наличие задиров, разрывов или деформаций. Манжеты должны быть эластичными, без трещин и следов перегрева. Если резина затвердела или покрылась белым налетом (результат контакта с некачественной жидкостью), замените комплект манжет.
Соберите ГТЦ без установки на автомобиль и заполните его тормозной жидкостью. Нажмите на педаль тормоза (или используйте специальный рычаг для прокачки) и удерживайте давление 10–15 секунд. Если педаль медленно проваливается, манжеты не держат давление. Повторите тест 3–4 раза – стабильное падение давления указывает на необходимость замены уплотнений.
Проверьте возврат поршней в исходное положение. После нажатия на педаль поршни должны быстро и полностью возвращаться под действием возвратных пружин. Замедленный возврат или заедание свидетельствуют о деформации манжет, загрязнении цилиндра или износе внутренней поверхности корпуса. В таких случаях требуется полная разборка и очистка.
Используйте манометр для точной диагностики. Подключите его к одному из выходных штуцеров ГТЦ, создайте давление 50–60 бар и зафиксируйте показания. Если давление падает более чем на 5 бар за 30 секунд, герметичность нарушена. Проверьте каждый контур отдельно – неисправность может проявляться только в одном из них.
После замены манжет обязательно прокачайте тормозную систему, удалив воздух из всех контуров. Используйте только рекомендованную производителем тормозную жидкость (например, DOT 4 или DOT 5.1), так как несовместимые составы разрушают резиновые уплотнения. Проверьте работоспособность тормозов на ходу, начиная с малых скоростей.
Какие ошибки допускают при проверке и как их избежать
Первая распространённая ошибка – игнорирование состояния тормозной жидкости перед диагностикой. Многие проверяют цилиндр на сухую, не учитывая, что загрязнённая или старая жидкость (свыше 2 лет или с влажностью более 3%) искажает результаты. Например, при прокачке воздух может не выходить из-за эмульсии в системе, а не из-за неисправности цилиндра. Перед проверкой всегда сливайте жидкость, фильтруйте её через сетку 100 мкм и замеряйте влажность рефрактометром. Если показатель превышает 2%, заменяйте жидкость полностью – частичная замена не устранит проблему.
Вторая ошибка – поверхностная оценка герметичности. Часто ограничиваются визуальным осмотром корпуса на подтёки, упуская из виду внутренние утечки. Даже при отсутствии внешних следов манжеты могут пропускать жидкость между контурами, что приводит к «проваливанию» педали. Для точной диагностики используйте манометр: подключите его к штуцеру прокачки, создайте давление 50–60 бар и наблюдайте за падением в течение 5 минут. Допустимое снижение – не более 2 бар. Если давление падает быстрее, цилиндр требует ремонта или замены.
- Неправильная последовательность прокачки. Стандартная схема – «крест-накрест» (задний правый → передний левый → задний левый → передний правый), но для систем с разделением на диагональные контуры порядок меняется. Прокачка в произвольном порядке оставляет воздух в одном из контуров, что маскирует неисправность цилиндра. Всегда сверяйтесь с мануалом конкретной модели автомобиля.
- Использование неподходящего инструмента. Например, затяжка штуцеров прокачки разводным ключом вместо накидного приводит к срыву граней. Для алюминиевых суппортов применяйте динамометрический ключ с моментом 7–9 Н·м, для чугунных – 10–12 Н·м. Превышение момента вызывает трещины в корпусе.
- Пренебрежение проверкой возвратных пружин поршней. Слабые пружины не обеспечивают полный возврат поршней, что приводит к остаточному давлению в системе и неравномерному износу колодок. Измерьте усилие пружин динамометром: для легковых автомобилей оно должно составлять 15–25 Н при сжатии на 50%.
Третья ошибка – диагностика цилиндра без демонтажа. Некоторые пытаются оценить его работу, нажимая на педаль и наблюдая за поведением жидкости в бачке. Однако такой метод не выявляет износ внутренних манжет или задиры на зеркале цилиндра. Для полной проверки снимите цилиндр, разберите его и осмотрите детали под увеличительным стеклом. Обращайте внимание на:
- Риски на зеркале цилиндра глубиной более 0,05 мм – требуют расточки или замены.
- Разбухание манжет (увеличение диаметра более чем на 0,3 мм) – признак несовместимости с тормозной жидкостью.
- Коррозию на поршнях – даже точечная ржавчина приводит к заклиниванию.
Четвёртая ошибка – замена цилиндра без проверки сопряжённых элементов. Новый цилиндр быстро выйдет из строя, если в системе остались продукты износа старых деталей или повреждённые тормозные шланги. Перед установкой промойте трубопроводы спиртом, замените все резиновые уплотнения (в том числе в суппортах) и проверьте шланги на наличие трещин под давлением. Для этого пережмите шланг хомутом у суппорта и создайте давление 100 бар – если на поверхности появятся пузырьки, шланг подлежит замене.
