Как проверить генератор на заведенной машине

Генератор – ключевой элемент электросистемы автомобиля, отвечающий за подзарядку аккумулятора и питание бортовой сети. Его неисправность приводит к разряду батареи, сбоям в работе электроники и остановке двигателя. Диагностика на работающем моторе позволяет выявить проблемы на ранней стадии, избежав дорогостоящего ремонта.

Перед проверкой убедитесь, что аккумулятор заряжен не менее чем на 70% – низкий заряд исказит результаты. Используйте мультиметр с диапазоном измерения постоянного напряжения до 20 В. Подключите щупы к клеммам батареи: красный – к «+», черный – к «–». Запустите двигатель и установите обороты на уровне 2000–2500 об/мин.

Нормальное напряжение на холостом ходу должно составлять 13,8–14,4 В. Если показания ниже 13,5 В, генератор недозаряжает аккумулятор; выше 14,8 В – перезаряжает, что сокращает срок службы батареи. Проверьте напряжение при включенных потребителях (фары, печка, обогрев стекол): падение более чем на 0,5 В указывает на слабый ток отдачи.

Обратите внимание на посторонние шумы: свист ремня или гул подшипников требуют немедленной регулировки натяжения или замены деталей. Визуально осмотрите генератор на предмет подгорания контактов, трещин корпуса или следов коррозии. При обнаружении отклонений проведите углубленную диагностику с помощью осциллографа или специализированного сканера.

Какие инструменты понадобятся для диагностики генератора

Для точной проверки генератора на работающем двигателе потребуется минимальный набор инструментов, но каждый из них должен соответствовать специфике автомобиля. Основной прибор – мультиметр с диапазоном измерения постоянного напряжения до 20 В и переменного до 200 В. Модели с функцией измерения тока (до 10 А) позволят оценить нагрузку на генератор. Важно выбирать устройства с погрешностью не более 1%, например, Fluke 17B или UNI-T UT61E.

Вторым обязательным инструментом является нагрузочная вилка с диапазоном до 12 В и током нагрузки не менее 100 А. Она проверяет способность генератора поддерживать напряжение под нагрузкой, имитируя работу фар, печки и других потребителей. Для большинства легковых автомобилей подойдет вилка с регулируемой нагрузкой, например, НВ-03 или НВ-04.

Для оценки механического состояния понадобятся стробоскоп и тахометр. Стробоскоп проверяет работу шкива и ремня генератора на предмет проскальзывания при нагрузке. Тахометр нужен для контроля оборотов двигателя – оптимальный диапазон для проверки генератора 1500–3000 об/мин. Без этих приборов невозможно точно определить, соответствует ли выходное напряжение заявленным характеристикам.

В некоторых случаях потребуется осциллограф для анализа формы сигнала на выходе генератора. Искажения синусоиды или пульсации напряжения свыше 0,5 В указывают на неисправность диодного моста или регулятора напряжения. Для диагностики подойдут портативные модели, например, Hantek 6022BE или Rigol DS1054Z.

Для разборки и осмотра генератора нужны стандартные слесарные инструменты: торцевые головки на 8, 10, 13 мм, удлинители, трещотка, отвертки с плоским и крестовым шлицем. Обязательно наличие динамометрического ключа для затяжки гаек с усилием 20–40 Н·м – перетяжка может повредить подшипники или корпус.

Для проверки тока утечки и потребления аккумулятора пригодится токовые клещи с диапазоном измерения до 400 А. Они позволяют оценить работу генератора в динамике, не разрывая цепь. Модели с функцией True RMS дают более точные показания при нелинейной нагрузке. Пример: Fluke 323 или Mastech MS2108A.

Необходим также источник питания 12 В с током до 5 А для проверки регулятора напряжения отдельно от генератора. Подключите его к клеммам «+» и «DF» (поле), а мультиметр – к «+» и массе. При исправном регуляторе напряжение должно быть в пределах 13,8–14,5 В. Для этих целей подойдет лабораторный блок питания с регулируемым напряжением, например, Mean Well LRS-100-12.

Как правильно подключить мультиметр к клеммам генератора

Перед подключением мультиметра убедитесь, что двигатель работает на холостых оборотах (800–1000 об/мин), а все потребители электроэнергии – отключены. Переведите прибор в режим измерения постоянного напряжения (DCV) с диапазоном 20 В. Красный щуп подсоедините к клемме «+» генератора (обычно обозначена как «B+» или «30»), черный – к минусовой клемме аккумулятора или корпусу двигателя. Избегайте касания щупами вращающихся частей.

Для проверки возбуждения генератора (обмотки ротора) выполните следующие шаги:

1. Переключите мультиметр в режим измерения сопротивления (Ω) на диапазон 200 Ом.
2. Отсоедините провод от клеммы «D+» (возбуждение) генератора.
3. Подключите щупы к клемме «D+» и корпусу генератора – сопротивление должно быть в пределах 2,5–5 Ом. Значение выше 10 Ом указывает на обрыв обмотки.

При измерении напряжения на выходе генератора под нагрузкой включите фары и печку на максимальный режим. Напряжение должно оставаться в пределах 13,8–14,5 В. Падение ниже 13,5 В свидетельствует о недозаряде, выше 14,8 В – о перезаряде. В обоих случаях требуется диагностика регулятора напряжения или диодного моста.

Какие показания напряжения считаются нормой при разных оборотах

На холостом ходу (800–1000 об/мин) исправный генератор выдает 13,8–14,2 В. Превышение 14,5 В указывает на неисправность реле-регулятора, а значения ниже 13,5 В – на слабый заряд или проблемы с обмоткой. Допустимо кратковременное снижение до 13,2 В при включении мощных потребителей (фары, обогрев стекла), но стабильное напряжение должно восстанавливаться в течение 1–2 секунд.

При 2000 об/мин напряжение должно находиться в диапазоне 14,0–14,4 В. Если показания выше 14,6 В, это сигнал о перезаряде, который приводит к кипению электролита в аккумуляторе и выходу из строя электроники. Нижняя граница в 13,8 В на этих оборотах – минимально допустимый порог; устойчивое снижение требует проверки щеточного узла или диодного моста.

На 3000 об/мин нормальным считается напряжение 14,2–14,5 В. Превышение 14,8 В свидетельствует о неисправности регулятора напряжения, а падение ниже 14,0 В – о недостаточной мощности генератора или ослабленном ремне привода. В автомобилях с большим количеством электроники (например, премиум-класса) допускается верхняя граница до 14,7 В, но только при условии исправной системы охлаждения АКБ.

При 4000 об/мин и выше напряжение не должно превышать 14,6 В. Идеальный диапазон – 14,3–14,5 В. Если мультиметр показывает скачки выше 15,0 В, это критично: возможен пробой диодов или короткое замыкание в обмотке статора. На таких оборотах также проверяют стабильность работы генератора под нагрузкой – включение всех потребителей не должно вызывать падение напряжения ниже 13,8 В.

Для дизельных двигателей нормы напряжения идентичны бензиновым, но из-за более высокого крутящего момента на низких оборотах допускается разброс в 0,1–0,2 В. Например, на холостом ходу (700–900 об/мин) дизельный генератор может выдавать 13,6–14,3 В без признаков неисправности. Однако при 1500 об/мин напряжение должно выравниваться до стандартных 14,0–14,4 В.

В автомобилях с системой Start-Stop напряжение на холостом ходу может кратковременно падать до 12,8–13,0 В при повторном запуске двигателя. Это нормально, если после стабилизации оборотов (через 3–5 секунд) показания возвращаются к 13,8–14,2 В. Постоянное напряжение ниже 13,5 В в таких системах приводит к преждевременному износу аккумулятора AGM или EFB.

При проверке учитывайте температуру окружающей среды: в мороз (-10°C и ниже) допускается повышение напряжения до 14,8 В на высоких оборотах для компенсации увеличенного внутреннего сопротивления АКБ. Летом (+30°C и выше) верхняя граница снижается до 14,3 В во избежание перезаряда. Все измерения проводите при отключенных мощных потребителях, кроме обязательных (зажигание, ЭБУ), чтобы исключить ложные отклонения.

Как проверить работу регулятора напряжения без снятия генератора

Для диагностики регулятора напряжения потребуется мультиметр с режимом измерения постоянного напряжения до 20 В. Подключите щупы к клеммам аккумулятора при выключенном двигателе: красный – к «+», черный – к «−». Запишите показания – они должны быть в пределах 12,4–12,7 В. Если напряжение ниже 12,2 В, зарядите аккумулятор перед проверкой.

Запустите двигатель и установите обороты на уровне 1500–2000 об/мин. Измерьте напряжение на клеммах аккумулятора повторно. В исправной системе оно должно составлять 13,8–14,5 В. Превышение 14,8 В указывает на неисправность регулятора или пробой диодного моста, а значения ниже 13,5 В – на слабое возбуждение генератора или износ щеток.

Включите основные потребители: ближний свет, обогрев заднего стекла, вентилятор отопителя. Напряжение должно упасть не более чем на 0,3–0,5 В. Если снижение превышает 1 В, регулятор не справляется с нагрузкой, либо ослаблен ремень генератора. Проверьте его натяжение: прогиб при нажатии с усилием 10 кгс не должен превышать 10–15 мм.

Для проверки реакции регулятора на изменение оборотов плавно увеличивайте частоту вращения двигателя от холостых до 3000 об/мин. Напряжение должно оставаться стабильным в пределах 13,8–14,5 В. Резкие скачки или падения ниже 13,5 В при высоких оборотах свидетельствуют о неисправности регулятора. В некоторых моделях автомобилей (например, ВАЗ классика) допускается кратковременное повышение до 14,7 В при резком наборе оборотов.

Если мультиметр показывает стабильные 12,0–12,5 В независимо от оборотов, проверьте цепь возбуждения генератора. Отсоедините провод от клеммы «D+» (или «61») на генераторе и подключите его к «+» аккумулятора через лампу 12 В мощностью 3–5 Вт. Запустите двигатель: если напряжение поднимется до 13,8–14,5 В, неисправен регулятор. Если изменений нет – проблема в обмотке возбуждения или диодном мосту.

На автомобилях с бортовым компьютером используйте диагностический сканер для считывания данных с датчика напряжения. Сравните показания сканера с мультиметром: расхождение более 0,3 В указывает на неисправность проводки или окисление контактов. Обратите внимание на клемму «L» генератора – она должна быть подключена к «+» через контрольную лампу на панели приборов. Обрыв этой цепи приводит к отсутствию возбуждения генератора.

Признаки неисправности диодного моста и способы их выявления

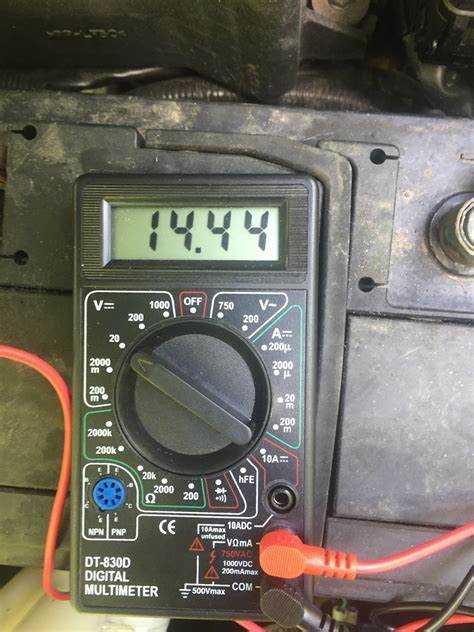

Для диагностики используйте мультиметр в режиме измерения постоянного напряжения. Подключите щупы к клеммам аккумулятора при работающем двигателе (об/мин ~2000). Нормальное значение – 13,8–14,5 В. Если напряжение ниже 13 В или скачет, проверьте диодный мост. Другой метод: измерьте переменное напряжение на выходе генератора (между «+» и массой). При исправном мосте оно не должно превышать 0,5 В. Превышение этого значения указывает на пробой диодов.

• Пробой диодов: напряжение на АКБ при работающем двигателе ниже 13 В, слышен характерный гул генератора.
• Обрыв цепи: напряжение отсутствует или резко падает при увеличении нагрузки (включение фар, печки).
• Короткое замыкание: перегрев генератора, запах горелой изоляции, быстрый разряд АКБ даже при выключенном зажигании.

Для точной проверки диодного моста без демонтажа генератора выполните следующие шаги:

1. Отключите аккумулятор и снимите защитную крышку генератора.
2. Установите мультиметр в режим прозвонки диодов (или сопротивления 200 Ом).
3. Повторите проверку для всех диодов моста (обычно их 6 или 9).

При обнаружении неисправности замените диодный мост целиком – ремонт отдельных диодов нецелесообразен. Убедитесь, что новый мост соответствует параметрам генератора (максимальный ток, напряжение). После установки проверьте затяжку креплений и отсутствие замыканий на корпус. Запустите двигатель и проконтролируйте напряжение на АКБ: оно должно стабилизироваться в пределах 13,8–14,5 В при всех режимах работы.

Косвенные признаки неисправности моста: повышенный шум генератора (свист, скрежет), вибрация ремня привода, неравномерная работа двигателя на холостых. Если после замены моста симптомы сохраняются, проверьте обмотки статора и регулятор напряжения. В 30% случаев причиной нестабильной работы генератора является именно диодный мост, поэтому его диагностика – первый шаг при подозрениях на неисправность системы зарядки.

Что делать, если генератор выдает слишком высокое или низкое напряжение

Первым шагом измерьте напряжение на клеммах аккумулятора при работающем двигателе на холостых оборотах (800–1000 об/мин) и при 2000 об/мин. Нормальные значения: 13,8–14,4 В на холостом ходу и 14,2–14,8 В при повышенных оборотах. Если напряжение ниже 13,5 В или выше 15 В – генератор требует диагностики. Используйте мультиметр с погрешностью не более ±0,1 В, подключая щупы к плюсовой и минусовой клеммам аккумулятора.

Низкое напряжение (менее 13,5 В) чаще всего связано с износом щеток, ослаблением натяжения ремня привода или неисправностью обмотки статора. Измерьте длину щеток: если она менее 5 мм – замените их. Натяжение ремня проверяйте по прогибу: при усилии 10 кгс прогиб должен составлять 8–12 мм для клиновых ремней и 5–7 мм для поликлиновых. Обмотку статора прозвоните мультиметром на сопротивление (0,1–0,5 Ом между фазами) и на пробой на корпус (сопротивление должно стремиться к бесконечности).

Если после проверки всех компонентов напряжение остается нестабильным, замените генератор целиком. На моделях с интегрированным регулятором (например, Bosch на автомобилях VAG) ремонт часто нерентабелен. При установке нового генератора очистите контакты на проводах и клеммах аккумулятора, а после запуска двигателя повторно измерьте напряжение – разница между показаниями на холостом ходу и при 2000 об/мин не должна превышать 0,5 В.
