Генератор – ключевой элемент электросистемы автомобиля, отвечающий за зарядку аккумулятора и питание бортовой сети. Его неисправность приводит к разряду АКБ, сбоям в работе электроники и остановке двигателя. Диагностика без демонтажа и специализированных приборов возможна, но требует точного соблюдения последовательности действий и понимания принципов работы системы.
Проверка диодного моста без тестера выполняется с помощью контрольной лампы. Отсоедините провод от клеммы «B+» генератора и подключите лампу между этим проводом и массой. Запустите двигатель на холостых оборотах. Если лампа загорается – один или несколько диодов пробиты. Для точной локализации неисправности потребуется прозвонка каждого диода, но это уже требует частичной разборки.
Обмотка статора проверяется на короткое замыкание или обрыв витков на слух. При работающем двигателе поднесите отвёртку к задней крышке генератора – в исправном состоянии она должна притягиваться с заметной силой. Если притяжение слабое или отсутствует, возможен обрыв обмотки. Другой метод: резко увеличьте обороты двигателя – при межвитковом замыкании появится характерный гул или вибрация.
Подшипники генератора проверяются визуально и на слух. При выключенном двигателе прокрутите шкив рукой – он должен вращаться свободно, без заеданий и люфта. На работающем двигателе прислушайтесь к посторонним шумам: свист указывает на износ подшипника или ослабление ремня, скрежет – на разрушение сепаратора. Для точной диагностики потребуется снять ремень и проверить люфт шкива вручную.

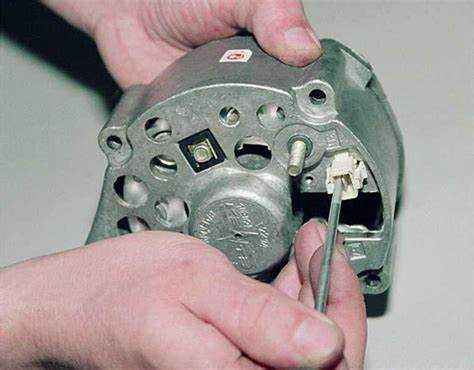

Какие признаки указывают на неисправность генератора
Первый и самый очевидный сигнал – постоянно горящая или мигающая лампа аккумулятора на приборной панели. Она загорается при падении напряжения ниже 13,2 В или превышении 14,8 В. Если лампа не гаснет после запуска двигателя или загорается во время движения, генератор не обеспечивает необходимый заряд. Проверьте напряжение на клеммах АКБ мультиметром: при работающем двигателе на холостых оборотах оно должно быть в пределах 13,8–14,4 В. Отклонения в любую сторону указывают на проблемы с регулятором напряжения или диодным мостом.
Снижение яркости фар и подсветки приборов при увеличении оборотов двигателя – прямой признак недозаряда. Особенно заметно это ночью или при включении дополнительных потребителей (печка, обогрев стекол). Если фары «моргают» синхронно с работой двигателя, вероятен износ щеток генератора или ослабление приводного ремня. Измерьте напряжение на клеммах при включенных фарах и печке: падение ниже 13 В говорит о недостаточной мощности генератора.
Посторонние звуки из-под капота – скрежет, вой или писк – часто связаны с неисправностями подшипников генератора или проскальзыванием ремня. Скрежет на холодную указывает на износ переднего подшипника, а постоянный вой – на разрушение заднего. Если звук усиливается при нагрузке (включение кондиционера, дальнего света), проверьте натяжение ремня: прогиб между шкивами должен составлять 8–12 мм при усилии 10 кг. Изношенный ремень издает характерный свист даже при нормальном натяжении.
Нестабильная работа двигателя на холостых оборотах или его самопроизвольная остановка при включении мощных потребителей (например, обогрева заднего стекла) – следствие перегрузки генератора. Современные автомобили с электронным управлением могут переходить в аварийный режим, ограничивая подачу топлива. Проверьте предохранители генератора и целостность проводки: окисленные контакты или обрыв цепи вызывают падение напряжения. Если после чистки контактов проблема сохраняется, требуется диагностика диодного моста или обмоток статора.

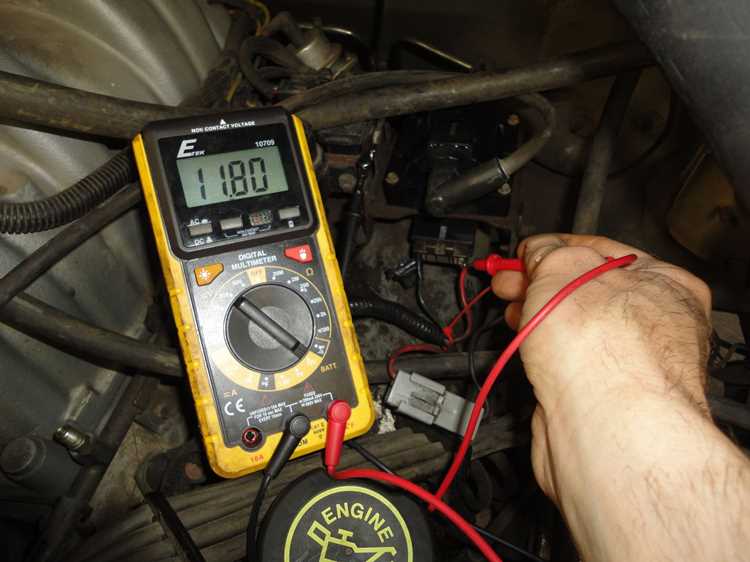

Как проверить напряжение на аккумуляторе при работающем двигателе
Запустите двигатель и установите обороты на уровне 1500–2000 об/мин. Подключите мультиметр в режиме измерения постоянного напряжения (DC) к клеммам аккумулятора: красный щуп к «+», черный к «–». Нормальное значение при работающем генераторе – 13,8–14,4 В. Если напряжение ниже 13,5 В, генератор недозаряжает батарею; выше 14,8 В – перезаряжает, что приводит к кипению электролита.
Проверку проводите через 5–10 минут после запуска, когда двигатель прогреется. Холодный мотор может давать завышенные показания из-за повышенного сопротивления в цепи. Убедитесь, что все потребители электроэнергии (фары, кондиционер, обогрев) отключены – их работа снижает напряжение на 0,2–0,5 В, искажая результат.
Если мультиметра нет, используйте бортовой вольтметр (при наличии). На большинстве автомобилей он отображает напряжение с погрешностью ±0,3 В. При отсутствии приборов косвенно оценить работу генератора можно по яркости фар: при перегазовке до 2000 об/мин свет должен оставаться стабильным, без мерцания или потускнения.
Зафиксируйте напряжение при включении мощных потребителей (дальний свет, обогрев заднего стекла). Падение ниже 13,0 В указывает на слабый генератор или изношенный ремень привода. В норме напряжение должно восстанавливаться до 13,5–14,2 В в течение 2–3 секунд после отключения нагрузки.
Повторите измерения через 30 минут езды. Если напряжение стабильно держится в пределах 13,8–14,4 В, генератор исправен. Колебания более 0,5 В или постепенное снижение показаний свидетельствуют о неисправности регулятора напряжения или диодного моста. В таких случаях требуется диагностика со снятием генератора.
Способы диагностики генератора с помощью мультиметра в режиме вольтметра
Для проверки генератора установите мультиметр в режим измерения постоянного напряжения (DC) с пределом 20 В. Подключите щупы к аккумулятору: красный – к «+», черный – к «−». Запустите двигатель и доведите обороты до 2000 об/мин. Нормальное напряжение на холостом ходу – 13,8–14,4 В. Если показания ниже 13,5 В – генератор недозаряжает АКБ, выше 14,8 В – перезаряжает, что приводит к кипению электролита.
Дополнительные тесты:
- Нагрузка: Включите фары, обогрев стекла и печку на максимум. Напряжение должно оставаться в пределах 13,5–14,5 В. Падение ниже 13 В указывает на слабый ток возбуждения или износ щеток.
- Регулятор напряжения: Измерьте напряжение на клемме «D+» (или «61») при работающем двигателе. Должно быть 12–14 В. Отсутствие напряжения – неисправен регулятор или обрыв цепи возбуждения.
Проверка работы генератора по контрольной лампе на приборной панели
Контрольная лампа зарядки на приборной панели – первый индикатор неисправности генератора. В норме она загорается при включении зажигания и гаснет после запуска двигателя. Если лампа продолжает гореть или мигает во время работы мотора, это сигнализирует о проблемах с зарядкой аккумулятора. Причинами могут быть обрыв ремня генератора, неисправность диодного моста, износ щёток или выход из строя регулятора напряжения.
Для диагностики без инструментов выполните следующий алгоритм: запустите двигатель, оставьте его работать на холостых оборотах и включите потребители энергии – фары, обогрев заднего стекла, вентилятор печки. Если лампа зарядки загорается ярче или начинает мигать, генератор не справляется с нагрузкой. Это указывает на недостаточную мощность или неисправность в цепи зарядки.
Проверьте натяжение ремня генератора: при нажатии с усилием 10 кг на середину ветви прогиб должен составлять 8–15 мм (зависит от модели авто). Слабое натяжение приводит к проскальзыванию ремня, что снижает эффективность зарядки. Изношенный ремень издаёт характерный свист, особенно при резком увеличении оборотов двигателя.
Внимание: если лампа зарядки гаснет только при повышенных оборотах (2000+ об/мин), проблема кроется в неисправном регуляторе напряжения или изношенных щётках. В этом случае генератор выдаёт ток только на высоких оборотах, что приводит к разряду аккумулятора на холостом ходу. Для подтверждения диагноза измерьте напряжение на клеммах АКБ мультиметром: при работающем двигателе оно должно быть в пределах 13,8–14,5 В.
Мигание лампы зарядки при работающем двигателе часто связано с плохим контактом в цепи. Проверьте клеммы аккумулятора, провода на генераторе (особенно толстый плюсовой провод) и соединение массы с кузовом. Окисление контактов или ослабление крепления приводит к падению напряжения и ложному срабатыванию индикатора. Зачистите клеммы наждачной бумагой и подтяните крепёж.
Если лампа зарядки не загорается даже при включённом зажигании, проверьте её исправность и целостность цепи. Снимите фишку с генератора и замкните контакт «L» (обычно тонкий провод) на массу – лампа должна загореться. Если нет, неисправна сама лампа, предохранитель или проводка. При исправной лампе и отсутствии зарядки проблема в генераторе: обрыв обмотки статора, выход из строя диодного моста или регулятора напряжения.

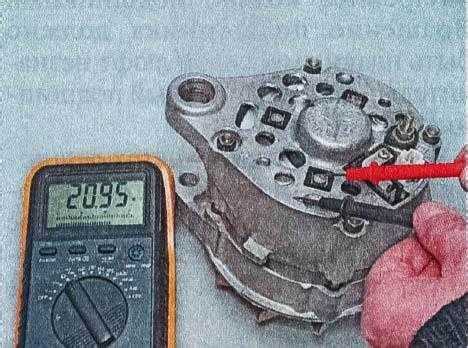

Как определить неисправность диодного моста без специальных приборов
Диодный мост – ключевой элемент генератора, отвечающий за преобразование переменного тока в постоянный. Его неисправность приводит к падению напряжения, перегреву или полному отказу зарядки аккумулятора. Основные признаки: тусклый свет фар, нестабильная работа электроники, запах горелой проводки или характерное гудение генератора под нагрузкой.
| Тип неисправности | Признаки | Последствия |
|---|---|---|
| Пробой диода | Лампа горит в обоих направлениях, падение напряжения на АКБ | Разряд батареи, перегрев генератора |
| Обрыв диода | Лампа не горит ни в одном направлении, пульсации тока | Нестабильная работа электроники, мерцание фар |
| Утечка тока | Саморазряд АКБ, нагрев моста без нагрузки | Снижение ресурса батареи, сбои в работе ЭБУ |
Проверка под нагрузкой выявляет скрытые дефекты. Запусти двигатель, включи фары и печку на максимум. Измерь напряжение на клеммах АКБ: если оно ниже 13,5 В или скачет – мост не справляется с нагрузкой. При этом генератор может нагреваться сильнее обычного, что дополнительно подтверждает неисправность.
Альтернативный метод – прослушивание генератора. При пробое диодов появляется характерный высокочастотный свист или жужжание, усиливающееся с ростом оборотов. Звук локализуется в области диодного моста. Если шум сопровождается вибрацией корпуса генератора, вероятен механический износ или разрушение креплений моста.
Замена диодного моста – временное решение, если не устранена первопричина. Частые причины выхода из строя: перегрузка генератора (установка мощных потребителей), короткое замыкание в проводке, попадание влаги или масла на мост. После замены проверь целостность обмоток статора и ротора, а также состояние щеток и подшипников генератора.
Что делать, если генератор работает, но не заряжает аккумулятор
Первым шагом проверьте напряжение на клеммах аккумулятора при работающем двигателе. Нормальные показатели – 13,8–14,5 В. Если мультиметр показывает меньше 13 В, проблема в цепи зарядки. При напряжении выше 15 В возможен выход из строя реле-регулятора или диодного моста.
Осмотрите ремень генератора на предмет износа, трещин или ослабления натяжения. Даже минимальное проскальзывание снижает эффективность зарядки. Проверьте натяжение: при нажатии с усилием 10 кг прогиб должен составлять 10–15 мм. Замените ремень, если обнаружены повреждения.
Прозвоните проводку от генератора к аккумулятору. Особое внимание уделите плюсовому проводу (обычно толстый красный или оранжевый) и массе. Окисление контактов, обрыв или короткое замыкание – частые причины отсутствия зарядки. Зачистите клеммы наждачной бумагой и обработайте их специальной смазкой.
Проверьте предохранитель генератора. Его расположение указано в мануале автомобиля, чаще всего это блок предохранителей под капотом. Номинал – от 60 до 120 А в зависимости от модели. Перегоревший предохранитель замените на аналогичный, но не превышайте допустимый ток.
Диагностируйте щеточный узел. Изношенные щетки (менее 5 мм длины) не обеспечивают контакт с коллектором ротора. Для проверки снимите защитную крышку генератора и визуально оцените состояние щеток. При необходимости замените щеточный узел в сборе – он недорог и доступен в магазинах автозапчастей.
Если все элементы исправны, но зарядка отсутствует, замените реле-регулятор. Это неразборная деталь, установленная на задней крышке генератора. При выборе нового регулятора учитывайте модель генератора – универсальные аналоги могут не подойти по параметрам.
