Генератор – ключевой элемент электросистемы автомобиля, отвечающий за зарядку аккумулятора и питание бортовой сети. Его неисправность приводит к разряду батареи, сбоям в работе электроники и остановке двигателя. Средний ресурс генератора составляет 120–150 тысяч километров, но реальный срок зависит от условий эксплуатации: частые короткие поездки, высокая влажность или перепады температур ускоряют износ. Проверка генератора не требует специального оборудования – достаточно мультиметра, отвёртки и базовых навыков.
Первый признак проблем – индикатор разряда аккумулятора на приборной панели. Однако он загорается не всегда: при частичной неисправности напряжение может колебаться в пределах 12,5–14,5 В, что маскирует дефект. Другие симптомы: тусклый свет фар, посторонние шумы (свист, скрежет), запах горелой проводки или нестабильная работа двигателя на холостых оборотах. Если игнорировать эти сигналы, генератор может выйти из строя полностью, что приведёт к замене не только его, но и аккумулятора.
Проверка начинается с измерения напряжения на клеммах АКБ при выключенном двигателе – оно должно быть не ниже 12,6 В. После запуска двигателя напряжение должно подняться до 13,8–14,4 В (на холостых оборотах) и 14,2–14,8 В при 2000 об/мин. Если значения ниже – генератор недозаряжает батарею; если выше – возможен перезаряд, что разрушает аккумулятор. Для точной диагностики потребуется проверить диодный мост, регулятор напряжения и обмотки статора.
Неисправности генератора часто путают с проблемами аккумулятора или проводки. Например, окисленные клеммы могут снижать напряжение на 0,5–1 В, имитируя недозаряд. Перед проверкой генератора очистите контакты, убедитесь в целостности ремня привода (прогиб должен быть 10–15 мм при нажатии с усилием 10 кг) и отсутствии повреждений проводов. Только после этого переходите к поэтапной диагностике.
Какие инструменты понадобятся для диагностики генератора
Для точной проверки генератора потребуется минимальный набор инструментов, но каждый из них выполняет критическую функцию. Основной прибор – мультиметр с диапазоном измерения постоянного и переменного напряжения (не менее 20 В). Модели с автоматическим выбором диапазона (например, Fluke 17B или UNI-T UT61E) упрощают процесс, но подойдет и бюджетный вариант с ручной настройкой. Дополнительно нужны нагрузочная вилка (для проверки под нагрузкой) и токовые клещи (например, Mastech MS2108A) – они позволяют измерить ток зарядки без разрыва цепи.
Механическая часть генератора проверяется с помощью:
- Набор ключей и головок (обычно 10, 12, 13, 14 мм) – для снятия защитных кожухов и клемм.
- Динамометрический ключ (момент затяжки подшипников и шкива – 30–50 Н·м).
- Съемник подшипников (если требуется замена).
- Щуп для проверки зазора (между ротором и статором – допуск 0,2–0,5 мм).
Для диагностики электрических цепей и реле-регулятора пригодятся провод с зажимами «крокодил» (для временного подключения) и контрольная лампа на 12 В (проверка возбуждения генератора). Если планируется проверка диодного моста, потребуется осциллограф (например, Hantek 6022BE) – он покажет форму сигнала на выходе, выявляя пробитые диоды. Без осциллографа можно обойтись мультиметром в режиме проверки диодов (сопротивление в одну сторону – 400–700 Ом, в другую – бесконечность).
Некоторые проверки требуют специфических инструментов. Например, для оценки состояния щеток генератора нужен штангенциркуль (длина щеток должна быть не менее 5 мм). При подозрении на межвитковое замыкание обмоток статора используют мегомметр (сопротивление изоляции – не менее 0,5 МОм при 500 В). Для проверки подшипников на люфт – индикатор часового типа (допустимый люфт – до 0,05 мм).
Вспомогательные инструменты ускоряют процесс: магнитная подставка для мультиметра (удобно при работе под капотом), фонарь с узким лучом (для осмотра труднодоступных мест), очиститель контактов (например, CRC Contact Cleaner) и наждачная бумага (зернистость 800–1000) для зачистки окисленных клемм. При работе с генератором переменного тока (например, на автомобилях с системой Start-Stop) может потребоваться диагностический сканер (типа Launch X431) для считывания ошибок по шине CAN.
Как проверить напряжение на аккумуляторе при работающем двигателе
Подключите мультиметр в режиме измерения постоянного напряжения (DC) к клеммам аккумулятора: красный щуп к «+», черный к «–». Запустите двигатель и установите обороты на уровне 1500–2000 об/мин. Нормальное напряжение должно составлять 13,8–14,4 В. Если показания ниже 13,5 В – генератор недозаряжает аккумулятор, выше 14,8 В – возможен перезаряд, что приводит к кипению электролита и сокращению ресурса батареи.
Проверьте напряжение при включенных потребителях: ближний свет, обогрев стекла, вентилятор печки. Падение напряжения ниже 13,2 В указывает на слабый генератор или неисправность реле-регулятора. Для точной диагностики отключите все потребители и повторите замер – если напряжение восстановится до 13,8–14,4 В, проблема в недостаточной мощности генератора.
Как провести визуальный осмотр генератора и ремня привода
Перед началом осмотра заглушите двигатель и дайте ему остыть не менее 10 минут. Откройте капот и зафиксируйте его стойкой. Найдите генератор – обычно он расположен в передней части двигателя, справа или слева, и соединён с коленвалом ремнём. Осмотрите корпус генератора на наличие трещин, следов коррозии или подтёков масла. Особое внимание уделите клеммам: окисление (белый или зелёный налёт) указывает на плохой контакт, что может приводить к недозаряду аккумулятора. Проверьте крепёжные болты – они должны быть затянуты без люфта, иначе вибрация ускорит износ подшипников.
Ремень привода генератора осматривайте по всей длине, включая внутреннюю сторону. Используйте фонарик для лучшей видимости. В таблице ниже приведены ключевые дефекты и их последствия:
| Дефект ремня | Внешние признаки | Возможные последствия |
|---|---|---|
| Трещины | Поперечные или продольные разрывы на поверхности | Обрыв ремня, остановка генератора, разряд аккумулятора |
| Расслоение | Отделение слоёв резины, торчащие нити корда | Снижение передаваемой мощности, проскальзывание, перегрев |
| Замасливание | Блестящие пятна масла или технических жидкостей | Проскальзывание, ускоренный износ, снижение КПД |
| Износ зубцов (для зубчатых ремней) | Сглаженные или отсутствующие зубья | Нарушение синхронизации, повреждение шкивов |
| Блестящие края | Глянцевая поверхность по бокам ремня | Перекос шкивов, неравномерный износ, шум |
Проверьте натяжение ремня: надавите большим пальцем на середину участка между шкивами с усилием 10 кг (примерно 98 Н). Прогиб должен составлять 8–12 мм для большинства легковых автомобилей (для дизельных двигателей – 5–8 мм). Если ремень прогибается сильнее, подтяните его с помощью натяжного ролика или регулировочного болта. При ослабленном ремне генератор не будет выдавать полную мощность, а при перетянутом – быстро износятся подшипники. Замените ремень, если его возраст превышает 5 лет или пробег – 60–100 тыс. км, даже при отсутствии видимых дефектов.

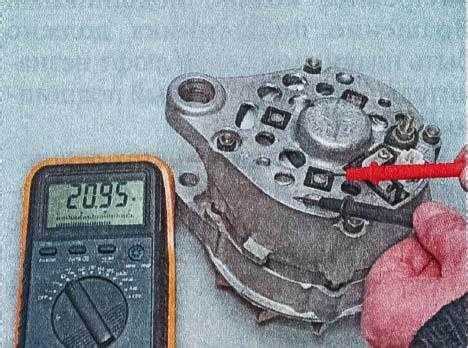

Как проверить диодный мост генератора мультиметром
Диодный мост – ключевой элемент генератора, преобразующий переменный ток в постоянный. Его неисправность приводит к падению напряжения в бортовой сети или полному отказу зарядки. Проверка мультиметром позволяет выявить пробой, обрыв или утечку диодов без демонтажа генератора, но для точной диагностики потребуется частичная разборка.
Установите мультиметр в режим проверки диодов (символ диода на корпусе) или на измерение сопротивления в диапазоне 200–2000 Ом. Перед началом отсоедините клеммы аккумулятора и снимите защитный кожух генератора, чтобы получить доступ к диодному мосту. Обычно он крепится на задней крышке или отдельной плате.
Отдельно проверьте силовые диоды, отвечающие за основной ток зарядки. Они крупнее остальных и часто расположены на радиаторе. Их сопротивление в прямом направлении должно быть ниже – около 200–500 Ом. Если мультиметр показывает обрыв (бесконечность) в обоих направлениях, диод вышел из строя и требует замены.
После проверки соберите генератор, подключите аккумулятор и заведите двигатель. Измерьте напряжение на клеммах АКБ: при исправном мосте оно должно быть в пределах 13,8–14,5 В на холостых оборотах. Если показания ниже 13 В или наблюдаются скачки напряжения – диодный мост требует замены целиком, так как ремонт отдельных элементов ненадежен.
Как протестировать обмотку ротора и статора на обрыв или замыкание
Для проверки обмоток потребуется мультиметр в режиме измерения сопротивления (омметр) с диапазоном до 200 Ом. Перед началом отсоедините генератор от бортовой сети автомобиля и снимите его с двигателя. Осмотрите обмотки на предмет видимых повреждений: обугливания, следов оплавления или механических разрывов.
Ротор проверяется на обрыв между контактными кольцами. Установите щупы мультиметра на кольца – сопротивление должно составлять 2–5 Ом для большинства генераторов легковых автомобилей (точные значения указаны в технической документации). Если прибор показывает бесконечность (OL), обмотка оборвана. Замыкание на массу проверяется щупом на кольцо и корпусом ротора – сопротивление должно стремиться к бесконечности.
Для точной диагностики межвиткового замыкания используйте специализированный прибор – мегомметр или индукционный тестер. Мегомметр подключается к обмотке и корпусу, подавая напряжение 500 В. Сопротивление изоляции должно быть не менее 0,5 МОм. Индукционный тестер выявляет короткозамкнутые витки по изменению магнитного поля.
После проверки зафиксируйте результаты. Если обмотки исправны, но генератор не работает, проверьте диодный мост, регулятор напряжения и подшипники. При обнаружении дефектов в обмотках ротора или статора ремонт экономически нецелесообразен – замените узел целиком.

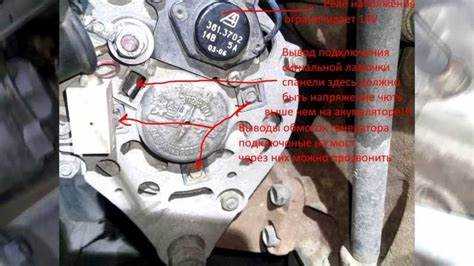

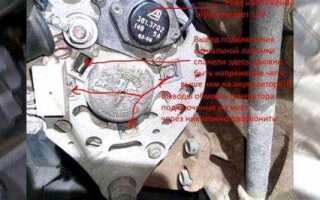

Что делать, если генератор не заряжает аккумулятор: поиск неисправностей
Первым шагом проверьте напряжение на клеммах аккумулятора при работающем двигателе. Нормальные показания – 13,8–14,4 В. Если мультиметр показывает менее 13 В, генератор не выдает достаточный ток. Отключите все потребители электроэнергии (фары, печку, аудиосистему) и повторите замер: рост напряжения до 14 В и выше указывает на перегрузку цепи или неисправность регулятора напряжения. При отсутствии изменений переходите к проверке ремня привода генератора – его проскальзывание или обрыв снижают эффективность зарядки.
- Проверьте предохранитель генератора (обычно 80–120 А) – перегоревший элемент блокирует цепь возбуждения. Расположение указано в мануале автомобиля.
- При исправных компонентах замените регулятор напряжения – неисправный элемент не поддерживает стабильное напряжение на выходе генератора.
