Датчик положения распределительного вала (CMP) на Mitsubishi – ключевой элемент системы управления двигателем. Его неисправность вызывает ошибки P0340, P0341 или P0345, провалы при разгоне, повышенный расход топлива и нестабильный холостой ход. На моделях Lancer 9 (4G18), Outlander (4B11) и Pajero (6G74) датчик расположен за шкивом распредвала или вблизи клапанной крышки. Для проверки потребуются мультиметр, осциллограф (опционально) и ключ на 10 мм.
Перед началом работ отключите аккумулятор, чтобы сбросить ошибки ЭБУ. На двигателях 4G63 и 4G64 датчик индуктивного типа – его сопротивление должно составлять 800–1400 Ом при 20°C. Для датчиков Холла (4B11, 4A91) проверяется напряжение питания (4,5–5,5 В) и сигнал (0,5–4,5 В при прокрутке стартером). Несоответствие этих параметров указывает на необходимость замены.
Осциллограмма исправного датчика должна показывать четкие прямоугольные импульсы с частотой, пропорциональной оборотам двигателя. На холостом ходу – 10–15 Гц, при 3000 об/мин – 50–75 Гц. Если сигнал прерывистый или отсутствует, проверьте проводку на обрыв (особенно контакты A и B разъема) и зазор между датчиком и задающим диском (0,5–1,5 мм).
На двигателях с системой MIVEC (например, 4B12) неисправный CMP может блокировать переключение фаз газораспределения, что приводит к потере мощности. В таких случаях дополнительно проверьте сопротивление катушки датчика (1,5–2,5 кОм) и наличие металлической стружки на его поверхности – она часто становится причиной ложных срабатываний.
Необходимые инструменты и материалы для диагностики
Для проверки датчика распредвала на Mitsubishi потребуется набор специализированных инструментов, адаптированных под конкретные модели и годы выпуска. Базовый комплект включает мультиметр с диапазоном измерения сопротивления до 20 кОм и напряжения до 20 В, так как большинство датчиков работают в пределах 5–12 В. Рекомендуется использовать прибор с функцией проверки частоты, например, Fluke 87V или аналоги, для анализа сигнала на выходе датчика.
Ключевым инструментом является диагностический сканер с поддержкой протокола OBD-II и расширенными возможностями для Mitsubishi. Подойдут модели Launch X431 или Autel MaxiCOM MK908P, которые считывают коды ошибок P0340–P0349, связанные с неисправностями датчика распредвала. Для старых моделей (до 2005 года) может потребоваться адаптер MUT-II или MUT-III, так как они используют проприетарные протоколы.
Для физического доступа к датчику необходимы торцевые головки на 10 и 12 мм, удлинители и трещотка с моментом затяжки до 10 Н·м. В некоторых моделях (например, Lancer 9 или Outlander XL) датчик расположен за шкивом распредвала, что требует снятия защитного кожуха ГРМ – для этого пригодится набор шестигранников на 5 и 6 мм.
В процессе диагностики часто возникает необходимость в проверке проводки. Для этого используйте игольчатые щупы или тонкие проволочные перемычки, чтобы не повредить изоляцию при прозвонке контактов. Изолента 3M Scotch 23 или термоусадочные трубки диаметром 2–4 мм пригодятся для временной изоляции при тестировании цепей.
Для визуального осмотра датчика и его разъема потребуется фонарик с узким лучом (например, Olight S1R Baton II) и увеличительное стекло с 5–10-кратным увеличением. Это позволит выявить микротрещины на корпусе датчика, окисление контактов или следы коррозии на клеммах. В случае загрязнения используйте очиститель электрических контактов CRC 2-26 или аналогичный состав без силикона.
При проверке сигнала датчика на осциллографе (например, PicoScope 4425) понадобятся BNC-переходники и щупы с аттенюатором 10:1, так как амплитуда сигнала может достигать 5 В. Для фиксации осциллограммы используйте программное обеспечение PicoDiagnostics или аналоги, чтобы сравнить полученные данные с эталонными значениями для конкретной модели Mitsubishi.
В таблице ниже приведены специфические параметры датчиков распредвала для популярных моделей Mitsubishi, которые помогут интерпретировать результаты измерений:
| Модель | Тип датчика | Сопротивление (Ом) | Напряжение питания (В) | Частота сигнала (Гц) |
|---|---|---|---|---|
| Lancer X 1.5 (2007–2017) | Холла | 800–1400 | 5 | 50–200 |
| Outlander 2.4 (2012–2020) | Индуктивный | 500–1200 | 12 | 30–150 |
| Pajero IV 3.2 (2006–2019) | Холла | 900–1500 | 5 | 40–180 |
| ASX 1.6 (2010–2017) | Индуктивный | 600–1300 | 12 | 25–120 |
Для замены датчика или его разъема при обнаружении неисправности подготовьте запасные части: оригинальные датчики Mitsubishi (артикулы MR984761, MD366898) или аналоги от Denso (например, 0934-0001 для индуктивных датчиков). При работе с электрическими цепями используйте диэлектрические перчатки и заземляющий браслет, чтобы исключить статическое электричество, способное повредить электронные компоненты.
Определение расположения датчика распредвала в двигателе
На двигателях Mitsubishi датчик положения распредвала (CMP) чаще всего располагается в непосредственной близости к распределительному валу. В большинстве моделей, таких как 4G63 (Lancer Evolution), 4G69 (Outlander) или 4B11 (Lancer X), датчик установлен на крышке головки блока цилиндров (ГБЦ) или на самом блоке рядом с шестерней распредвала. Точное место зависит от конструкции двигателя: на рядных моторах он обычно крепится с торца ГБЦ, на V-образных – на одной из головок, ближе к передней части.
- 4G63/4G64: датчик находится на задней части крышки ГБЦ, рядом с шестерней выпускного распредвала (со стороны салона).
- 4B11/4B12: расположен на передней стороне ГБЦ, слева от шестерни впускного распредвала, за шкивом коленвала.
- 6G72/6G74: на V6-моторах датчик стоит на правой головке (по ходу движения), возле шестерни впускного вала.
Для быстрого поиска используйте электрическую схему из сервисного мануала: датчик подключается к ЭБУ через 2–3 провода (сигнал, масса, питание +5 В). На двигателях с системой MIVEC (например, 4B11T) датчик может быть спарен с датчиком фаз – ищите его рядом с муфтой изменения фаз газораспределения. Если визуальный осмотр затруднён, ориентируйтесь на жгут проводов, ведущий к разъёму на ГБЦ: датчик всегда имеет отдельный коннектор, отличный от других компонентов.
Отключение электропитания и снятие разъема датчика
Перед началом работ отсоедините клемму «минус» аккумуляторной батареи. На Mitsubishi с системой MIVEC или 4B1 (например, Outlander XL, Lancer X) это критично: остаточное напряжение в цепях ЭБУ может вызвать ошибки P0340 или P0343 при последующем запуске. Используйте ключ на 10 мм, ослабьте гайку клеммы, затем снимите её и зафиксируйте в стороне от металлических частей кузова.
Датчик распредвала на большинстве моделей Mitsubishi (4G63, 4G69, 4A91) расположен за шкивом распредвала или вблизи крышки ГРМ. Для доступа к разъёму потребуется:
- Снять пластиковую крышку двигателя (если есть) – крепится на защёлках или болтах под ключ T25/T30.
- Отвести в сторону жгут проводов, закреплённый на кронштейнах или хомутах. На двигателях 6B31 (Pajero Sport) жгут проходит вдоль клапанной крышки – аккуратно отсоедините его от фиксаторов.
- Очистить область вокруг разъёма от грязи и масла – используйте безворсовую салфетку и очиститель контактов (например, CRC Contact Cleaner).
Разъём датчика фиксируется пластиковым замком или металлической скобой. На моделях до 2010 года (например, Galant 9, Colt) замок отжимается пальцем вверх, после чего разъём вытягивается на себя. На более новых автомобилях (ASX, Eclipse Cross) используется скоба – подденьте её тонкой отвёрткой с плоским жалом и сдвиньте в сторону. Не тяните за провода: усилие должно прикладываться только к корпусу разъёма.
После снятия разъёма осмотрите контакты на предмет окисления или деформации. На двигателях 4N1 (Outlander 3) часто встречается коррозия контактов из-за попадания влаги – зачистите их ластиком или мелкозернистой наждачной бумагой (зерно 1000–1500). Проверьте целостность уплотнительного кольца разъёма: трещины или разрывы приведут к попаданию масла в контакты и ложным срабатываниям датчика.
Перед повторной установкой разъёма нанесите на контакты диэлектрическую смазку (например, Permatex Dielectric Grease). Это предотвратит окисление и улучшит контакт. Убедитесь, что замок или скоба защёлкнулись с характерным щелчком – неполное соединение вызовет ошибку P0345 (неисправность цепи датчика). После подключения восстановите питание аккумулятора и сбросьте ошибки сканером (например, MUT-III или ELM327).
Проверка сопротивления датчика распредвала мультиметром
Отсоедините разъем датчика распредвала, предварительно выключив зажигание. На большинстве моделей Mitsubishi (например, Lancer 9, Outlander XL) разъем расположен на крышке клапанов – ищите двух- или трехконтактный штекер с проводами черного, белого или зеленого цвета. Осмотрите контакты на предмет окисления или повреждений: даже минимальное сопротивление в соединении исказит показания.
Проверьте сопротивление при разных температурах, если есть подозрения на нестабильную работу. Нагрейте датчик феном до +60°C – сопротивление должно снизиться на 150–250 Ом относительно исходного. Резкое падение или отсутствие изменений сигнализирует о межвитковом замыкании или обрыве обмотки. Для точности измерений используйте термопару или бесконтактный термометр.
Сравните показания с заводскими спецификациями для вашей модели. Например, для 4G63 (Mitsubishi Eclipse) норма составляет 1000–1200 Ом, а для 4B11 (Outlander 3) – 900–1100 Ом. Данные уточняйте в сервисной документации или каталогах типа Mitsubishi MUT-III. Отклонение более 10% от нормы требует замены датчика.
Зафиксируйте результаты измерений и сопоставьте их с симптомами неисправности: плавающие обороты, пропуски зажигания, увеличенный расход топлива. Если сопротивление в норме, но ошибки сохраняются, проверьте проводку и сигнал на ЭБУ с помощью осциллографа. Для датчиков Холла (например, на 6G72) сопротивление не измеряется – используйте тест на напряжение питания и сигнала.

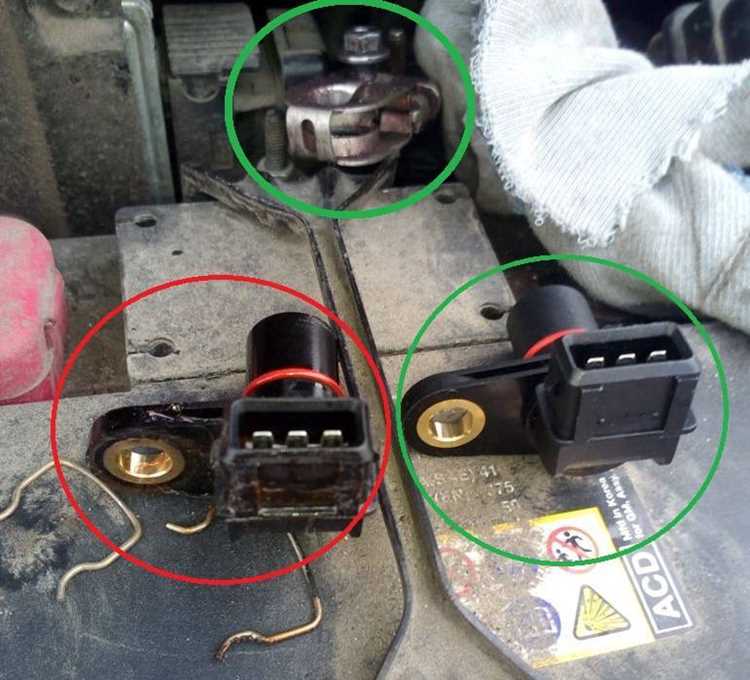

Измерение напряжения сигнала на контактах разъема
Для проверки датчика распредвала Mitsubishi потребуется мультиметр с режимом измерения постоянного напряжения (DC) в диапазоне 0–20 В. Подключите черный щуп к массе двигателя или отрицательной клемме аккумулятора, красный – к сигнальному контакту разъема датчика. На большинстве моделей (например, Outlander 2010–2015, Lancer X) сигнальный провод имеет зелено-желтую или бело-черную изоляцию, но уточните распиновку по сервисной документации для вашего двигателя (4B11, 4A91 и др.).
Запустите двигатель и оставьте его работать на холостом ходу. Напряжение на сигнальном контакте должно колебаться в пределах 0,5–4,5 В, синхронно с вращением распредвала. Если мультиметр показывает стабильное значение (например, 0 В или 5 В), датчик неисправен либо отсутствует сигнал от ЭБУ. На двигателях с фазированным впрыском (GDI) допустимы кратковременные скачки до 4,8 В при резком открытии дросселя.
При отсутствии изменений напряжения проверьте питание датчика. На разъеме должны присутствовать два дополнительных контакта: +12 В (обычно красный или оранжевый провод) и масса (черный или коричневый). Измерьте напряжение между массой и плюсовым контактом – оно должно соответствовать напряжению бортовой сети (13,8–14,4 В при работающем двигателе). Падение ниже 12 В указывает на проблемы с проводкой или реле.
Если питание в норме, но сигнал отсутствует, отсоедините разъем и проверьте сопротивление датчика. Для индуктивных датчиков (распространены на моделях до 2012 года) сопротивление обмотки должно составлять 800–1400 Ом. У датчиков Холла (начиная с 2013 года) сопротивление между сигнальным и плюсовым контактом обычно превышает 1 МОм – здесь важнее проверять наличие опорного напряжения (5 В) от ЭБУ.
Для точной диагностики используйте осциллограф. Подключите его к сигнальному проводу и массе. На экране должен отображаться четкий прямоугольный или синусоидальный сигнал с частотой, пропорциональной оборотам двигателя (например, 10 Гц на холостом ходу при 800 об/мин). Искажения формы сигнала (зазубрины, провалы) свидетельствуют о неисправности датчика или механических проблемах (износ шестерни распредвала).
На двигателях с двумя распредвалами (например, 6B31) проверяйте оба датчика отдельно. Сигналы должны быть синхронизированы по фазе – расхождение более 5° указывает на растяжение цепи ГРМ или неисправность одного из датчиков. Для проверки синхронизации используйте диагностический сканер с функцией отображения параметров датчиков в реальном времени (PID 0x00–0x03 для Mitsubishi).
При замене датчика очистите посадочное место от грязи и металлической стружки. Убедитесь, что зазор между датчиком и задающим диском (или шестерней) соответствует спецификации: 0,5–1,5 мм для индуктивных датчиков, 0,2–0,8 мм для датчиков Холла. Превышение зазора приводит к ослаблению сигнала, уменьшение – к механическим повреждениям. Затяните болт крепления с моментом 8–12 Н·м.
После установки нового датчика выполните сброс адаптаций ЭБУ. Для этого отключите аккумулятор на 10 минут или используйте диагностический сканер (команда «Сброс обучения»). Запустите двигатель и дайте ему поработать 5–10 минут на разных оборотах. Проверьте отсутствие ошибок по датчику распредвала (коды P0340–P0349) и стабильность работы на холостом ходу.
