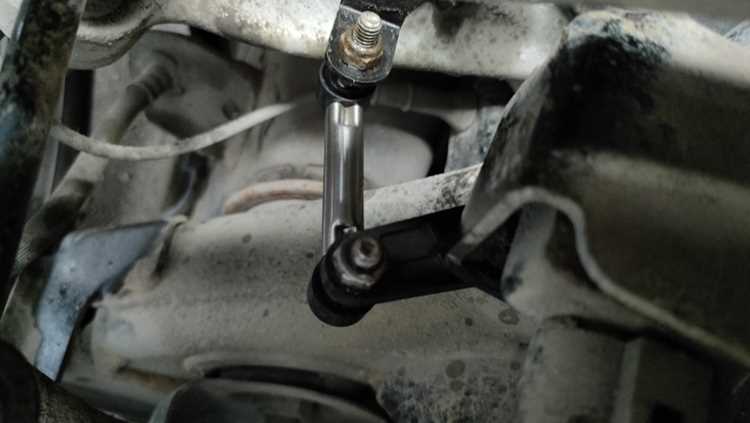

Датчик положения кузова (уровня) – ключевой элемент адаптивной подвески, пневматической системы или регулировки клиренса. Его неисправность приводит к некорректной работе амортизаторов, ошибкам в блоке управления и даже отключению функций стабилизации. Чаще всего проблемы возникают из-за окисления контактов, механического износа или повреждения проводки. В 70% случаев диагностика начинается с визуального осмотра и проверки сопротивления мультиметром.
Типичные симптомы неисправности: неравномерный дорожный просвет, загорание индикатора «Check Suspension» на приборной панели, жесткая работа подвески или её «зависание» в одном положении. На автомобилях с пневмоподвеской (например, Audi A8, Mercedes S-класса) датчик часто выходит из строя после 80–100 тыс. км пробега. Перед началом проверки убедитесь, что аккумулятор заряжен – низкое напряжение искажает показания.
Для диагностики потребуются: мультиметр с точностью не ниже 0,1 Ом, схема подключения датчика (указана в сервисной документации), набор ключей и контактный очиститель. Работайте при выключенном зажигании, чтобы избежать короткого замыкания. Если датчик расположен на рычаге подвески, поднимите автомобиль на подъёмнике или используйте домкрат с обязательной установкой страховочных упоров.
Какие инструменты понадобятся для диагностики датчика
Для проверки датчика положения кузова (например, датчика высоты подвески или уровня автомобиля) потребуется мультиметр с диапазоном измерения сопротивления от 0 до 20 кОм и напряжения до 20 В. Модели с функцией проверки диодов и прозвонки цепей (как Fluke 17B или UNI-T UT61E) упростят диагностику. Важно убедиться, что прибор поддерживает измерение переменного и постоянного тока, так как некоторые датчики работают с аналоговыми сигналами.
Сканер OBD-II с поддержкой расширенных протоколов (например, Launch X431 или Autel MaxiCOM) позволит считать коды ошибок и мониторить данные в реальном времени. Для автомобилей с CAN-шиной потребуется адаптер с поддержкой высокоскоростного интерфейса (500 кбит/с), иначе возможны ложные срабатывания или отсутствие связи с блоком управления подвеской.
Набор торцевых головок (8–19 мм) и трещотка с удлинителем нужны для демонтажа защитных элементов и доступа к датчику. В некоторых моделях (например, Mercedes W220 или BMW E60) датчик крепится болтами с шестигранной головкой на 6 или 8 мм, поэтому потребуется соответствующий ключ. Для отсоединения разъемов пригодится съемник клемм или тонкая отвертка с плоским жалом.
Штангенциркуль или линейка с точностью до 0,1 мм помогут измерить механический ход штока датчика. Например, у датчиков уровня подвески на Toyota Land Cruiser 200 рабочий диапазон составляет 20–40 мм – отклонение более чем на 2 мм от нормы указывает на неисправность. Для проверки герметичности корпуса датчика используйте манометр с диапазоном 0–1 бар, если есть подозрение на попадание влаги.
Осциллограф (например, Hantek 6022BE) необходим для анализа формы сигнала датчика. У исправного датчика с аналоговым выходом (0–5 В) сигнал должен быть плавным, без скачков и шумов. Для цифровых датчиков (например, с ШИМ-выходом) частота сигнала должна соответствовать техническим характеристикам: у датчиков Audi A6 C7 она составляет 100–1000 Гц при изменении положения кузова.
Изолента, термоусадочные трубки и контактная смазка (например, Molykote 111) пригодятся для временного ремонта проводки или разъемов. При проверке датчиков на автомобилях с пневмоподвеской (как Range Rover L322) дополнительно потребуется компрессор для накачки системы, чтобы исключить влияние неисправностей пневмобаллонов на показания датчика.
Как правильно подключить мультиметр к датчику положения кузова
Некоторые датчики требуют калибровки после подключения. Для этого установите автомобиль на ровную поверхность, включите зажигание и дождитесь завершения процедуры инициализации (обычно 10–30 секунд). Сигнальная лампа на приборной панели должна погаснуть. Если калибровка не проходит, проверьте механическое крепление датчика – зазоры между рычагом и корпусом не должны превышать 0,5 мм.
| Тип датчика | Номинальное напряжение (сигнал) | Сопротивление (среднее положение) |
|---|---|---|
| Аналоговый (потенциометр) | 0,5–4,5 В | 1–5 кОм |
| Цифровой (энкодер) | 0–5 В (ШИМ) | Не измеряется |
| Индуктивный | 0,2–4,8 В | 0,5–2 кОм |
При подключении мультиметра к цифровому датчику (с ШИМ-сигналом) используйте режим измерения частоты (Hz) или осциллограф. Сигнал должен представлять собой прямоугольные импульсы с частотой 100–1000 Гц, изменяющейся при движении подвески. Если мультиметр не поддерживает измерение частоты, проверьте наличие напряжения на сигнальном проводе – оно должно колебаться в пределах 0–5 В.
Избегайте короткого замыкания щупов при подключении. Перед измерениями отсоедините разъем датчика и убедитесь в отсутствии влаги или окислов на контактах. При работе с высоковольтными системами (например, на гибридных автомобилях) используйте изолированные щупы и перчатки. Если датчик расположен в труднодоступном месте, зафиксируйте щупы с помощью зажимов типа «крокодил», чтобы избежать случайного касания соседних проводов.
После завершения проверки отключите мультиметр и восстановите штатное подключение датчика. Запустите двигатель и проверьте работу системы подвески в движении. Если ошибки сохраняются, сбросьте коды неисправностей с помощью диагностического сканера. При повторном появлении ошибки замените датчик или проверьте целостность проводки методом «прозвонки» с шагом 10 см.

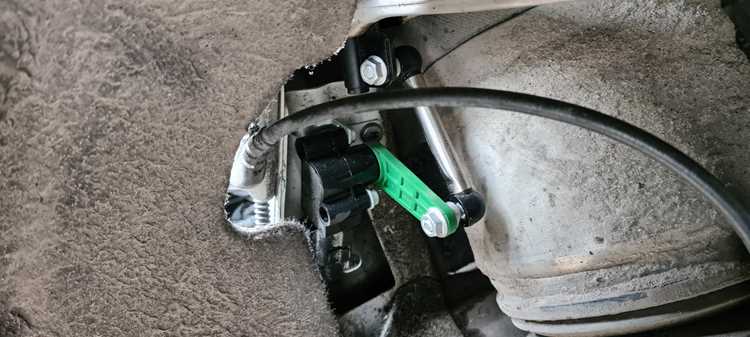

Пошаговая проверка сопротивления и напряжения на контактах
Отключите разъем датчика положения кузова и подготовьте мультиметр: установите режим измерения сопротивления (200 Ом–2 кОм) для проверки обмоток и постоянного напряжения (20 В) – для питания. Найдите контакты питания (обычно +5 В или +12 В), сигнальный (0–5 В) и массу на колодке проводки. Подключите щупы мультиметра к соответствующим контактам: черный – к массе, красный – к питанию. При включенном зажигании напряжение должно составлять 4,5–5,2 В (для +5 В) или 11–14 В (для +12 В). Отклонения указывают на обрыв цепи или неисправность ЭБУ.
Для проверки сопротивления переведите мультиметр в режим омметра и измерьте значения между контактами датчика (при отключенной колодке):
- Между сигнальным и массой: 0,8–1,5 кОм (зависит от модели, уточняйте по сервисной документации).
- Между питанием и массой: бесконечность (обрыв) – короткое замыкание недопустимо.
- Между сигнальным и питанием: 1–2 кОм (плавное изменение при перемещении кузова вручную).
Если сопротивление выходит за пределы или не меняется при движении подвески, датчик подлежит замене. Зафиксируйте показания при крайних положениях кузова (максимальный подъем/опускание) – разница должна быть не менее 200–300 Ом.
Как интерпретировать показания и выявить неисправности
При движении автомобиля по неровностям показания должны плавно изменяться в пределах ±0,3 В от среднего значения. Резкие скачки свыше 0,8 В за 0,1 секунды указывают на износ потенциометра датчика или механическое повреждение рычага. Для проверки поддомкратьте колесо и вручную перемещайте подвеску: если напряжение «залипает» на одном уровне – замените датчик.
Сравните показания с эталонными для вашей модели. Например, у Mercedes W220 при полной загрузке багажника напряжение на датчике задней оси должно увеличиться на 0,6–0,9 В относительно пустого состояния. Если разница меньше 0,4 В – неисправен сам датчик или нарушена геометрия подвески (например, просевшие пружины).
Ошибки в блоке управления подвеской (коды P0562, C1234, U1103) часто сопровождаются фиксацией некорректных значений. Считайте данные через диагностический сканер: если датчик передаёт 2,5 В при реальном положении кузова в 10°, а блок ожидает 3,2 В – калибровка сбита. Выполните инициализацию через сервисное меню (для Toyota – Techstream, режим «Zero Point Calibration»).
Неисправности механической части проявляются в виде стуков при проезде неровностей и неравномерного износа шин. Если датчик исправен, но система адаптивной подвески работает рывками – проверьте шарниры стабилизатора и сайлентблоки: износ на 2 мм уже искажает сигнал. Для Land Rover Discovery 4 характерна проблема с коррозией кронштейна датчика – при визуальном осмотре ищите трещины в месте крепления.
При замене датчика учитывайте его тип: аналоговые (потенциометрические) требуют калибровки после установки, цифровые (Hall-эффект) – нет. Для аналоговых используйте осциллограф: сигнал должен быть линейным без «провалов». У цифровых датчиков проверьте частоту импульсов – при вращении рычага она должна изменяться в пределах 50–200 Гц (зависит от модели).
Если после всех проверок неисправность не устранена – протестируйте блок управления подвеской. Подключите эмулятор датчика и подайте эталонный сигнал: если ошибка сохраняется, блок неисправен. Для Porsche Cayenne 958 типична проблема с перегревом контроллера – проверьте температуру радиатора блока (не должна превышать 85°C).

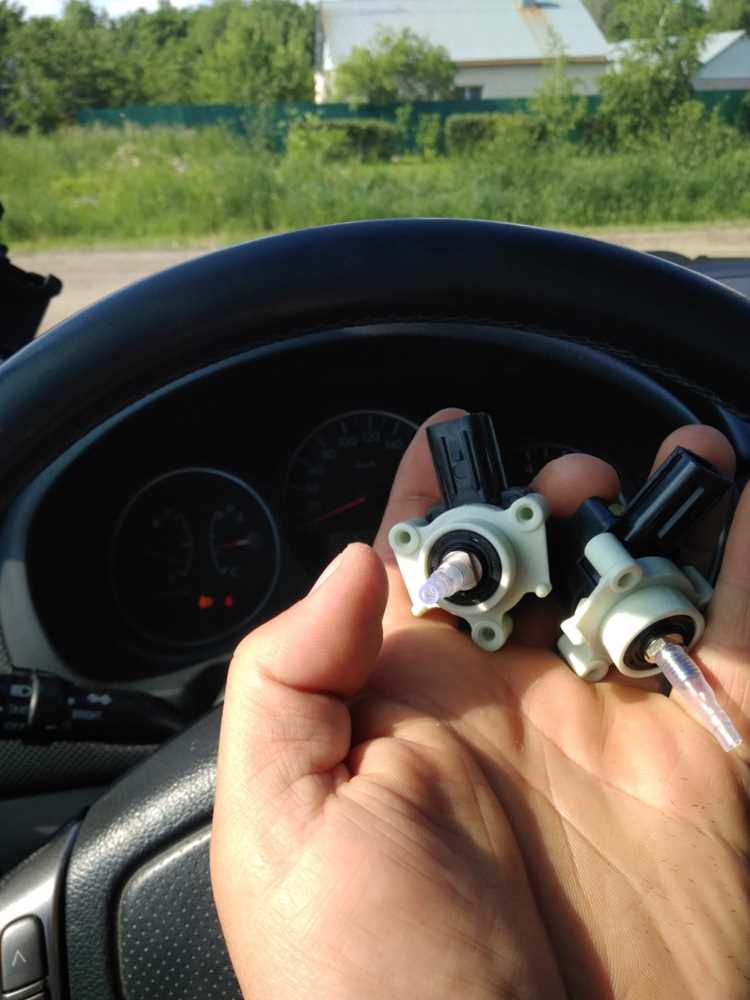

Типичные ошибки при проверке и способы их избежать
Вторая ошибка – проверка датчика без учёта его механического состояния. Датчики положения кузова (особенно потенциометрические) часто выходят из строя из-за износа дорожек или окисления контактов. Простая проверка мультиметром не выявит микротрещины или загрязнения, которые приводят к скачкам сигнала. Перед тестированием осмотрите корпус на наличие трещин, проверьте подвижность штока (если есть) и очистите контакты спиртом. Для датчиков с шестерёнчатым приводом (например, в системах пневмоподвески) убедитесь в отсутствии люфта.
- Использование неисправного диагностического оборудования. Мультиметры с погрешностью выше 1% или осциллографы с низкой частотой дискретизации (менее 10 кГц) искажают показания. Например, при проверке ШИМ-сигнала датчика на частоте 1 кГц осциллограф с частотой 5 кГц покажет неверную форму импульсов. Перед работой калибруйте приборы и используйте профессиональные сканеры (Launch X431, Bosch KTS) для считывания данных в реальном времени.
- Проверка только одного параметра. Датчик положения кузова может выдавать корректное напряжение, но иметь задержку реакции на изменение положения. Например, при резком подъёме автомобиля сигнал должен меняться синхронно с движением, а не с задержкой в 0,5–1 секунду. Тестируйте не только статические значения, но и динамические характеристики: скорость изменения сигнала, отсутствие «провалов» при движении.
Частая ошибка – пренебрежение проверкой цепей питания и «массы». Даже исправный датчик будет работать некорректно при обрыве провода или плохом контакте на клемме. Например, падение напряжения питания с 5 В до 4,2 В из-за окисления разъёма приведёт к смещению сигнала на 15–20%. Проверяйте цепи поэтапно: сначала напряжение на входе датчика, затем сигнальный провод, и только потом сам датчик. Используйте схемы электропроводки для точного определения точек проверки.
Последняя ошибка – замена датчика без проверки смежных систем. Датчик положения кузова часто интегрирован с блоками управления подвеской, АБС или системой стабилизации. Например, неисправный модуль управления пневмоподвеской может имитировать симптомы поломки датчика, а ошибка по CAN-шине – блокировать его сигнал. Перед заменой сбросьте ошибки сканером, проверьте связь с другими блоками и убедитесь, что проблема не в программном обеспечении (например, требуется обновление прошивки).
Для минимизации ошибок следуйте алгоритму: 1) сверка спецификаций, 2) визуальный осмотр, 3) проверка цепей питания, 4) тестирование статических и динамических параметров, 5) диагностика смежных систем. Записывайте все измеренные значения – это поможет выявить закономерности и избежать повторных проверок.
Что делать, если датчик неисправен: замена или ремонт
Первым шагом определите тип неисправности. Датчики положения кузова (например, BMW 31356785964 или Toyota 89467-06010) чаще всего выходят из строя из-за окисления контактов, механического повреждения или обрыва проводки. Проверьте сопротивление мультиметром: если показания отличаются от эталонных (обычно 1–5 кОм в зависимости от модели), замените датчик. Ремонт оправдан только при повреждении проводки – в этом случае восстановите изоляцию термоусадочной трубкой или пайкой.
Замена датчика – оптимальное решение в 90% случаев. Стоимость нового оригинального датчика варьируется от 1 500 до 8 000 рублей (например, VAG 7L6 907 553 A – ~3 200 руб.), аналоги дешевле на 30–50%. Перед установкой очистите посадочное место от грязи и смажьте контакты диэлектрической смазкой (например, Permatex 22058). Убедитесь, что новый датчик совместим с вашей моделью: проверьте артикул по каталогу производителя или VIN-коду.
Ремонт возможен только для отдельных компонентов. Если неисправен потенциометр внутри датчика (характерный признак – скачки показаний на диагностическом сканере), его можно заменить отдельно, но это требует разборки корпуса и пайки. Для датчиков с магнитным принципом работы (например, Hall-эффект) ремонт нецелесообразен – стоимость ремкомплекта сопоставима с ценой нового датчика, а надежность ниже. Исключение: датчики с механическим приводом (например, на старых Mercedes W124), где можно заменить изношенный рычаг или шестерню.
После замены или ремонта проведите калибровку. Подключите диагностический сканер (Launch X431, Autel MaxiSys) и выполните процедуру инициализации датчика через меню «Кузов» → «Система регулировки уровня». Для автомобилей с пневмоподвеской (Audi A8, Land Rover Discovery) потребуется выставить нулевой уровень кузова на ровной поверхности. Если калибровка не выполнена, система может работать некорректно: подвеска будет «зависать» или опускаться ниже нормы.
