Как проверить автомобильную рацию на работоспособность

Автомобильная рация – критически важный элемент связи для дальнобойщиков, таксистов и любителей оффроуда. Средний срок службы устройства составляет 5–7 лет, но без регулярной диагностики поломки возникают уже через 2–3 года эксплуатации. Основные причины неисправностей: окисление контактов (35% случаев), выход из строя трансивера (28%) и повреждение антенны (22%). Проверка занимает не более 15 минут, если следовать чёткому алгоритму.

Первый шаг – визуальный осмотр. Проверьте кабель питания на наличие перегибов, трещин или оплавлений. 80% проблем с питанием вызваны повреждением изоляции в местах соединения с разъёмами. Осмотрите антенну: ржавчина на резьбе или излом центрального проводника снижают мощность сигнала на 40–60%. Если корпус рации имеет трещины, внутрь могла попасть влага – это приводит к короткому замыканию в 60% случаев.

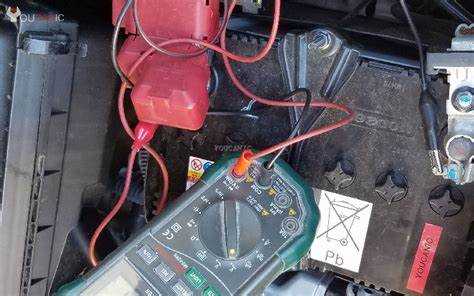

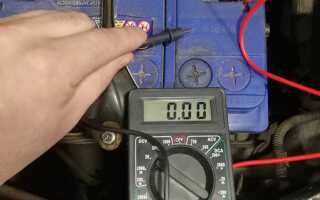

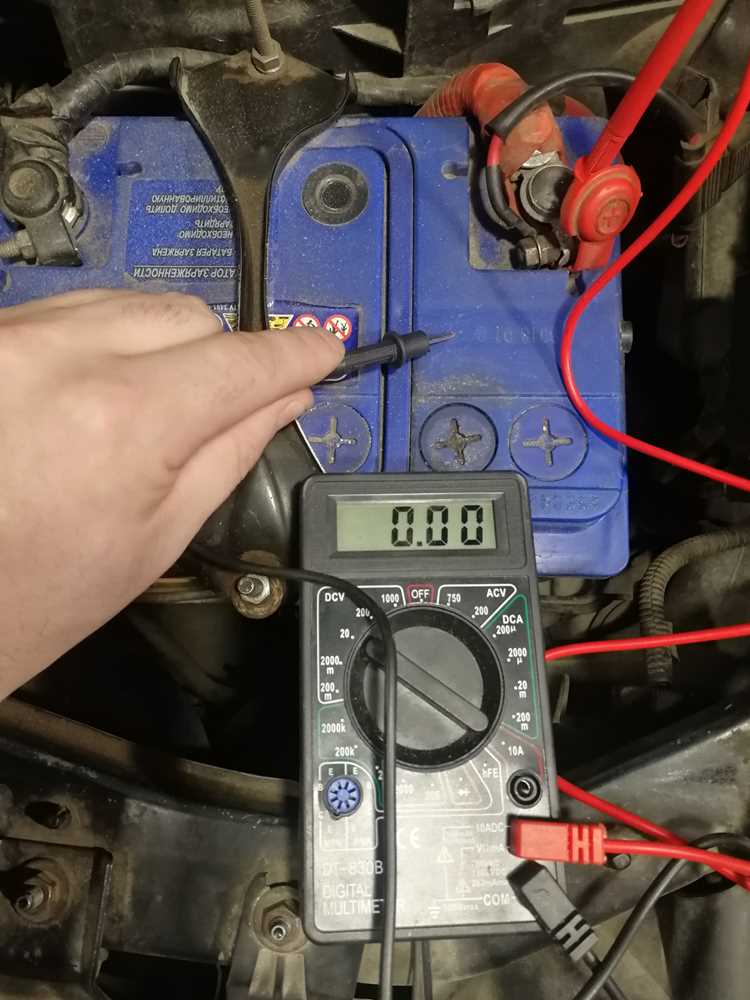

Второй шаг – проверка напряжения. Подключите мультиметр к клеммам питания рации. Нормальное значение – 13,2–14,4 В при работающем двигателе. Если напряжение ниже 12 В, аккумулятор или генератор требуют диагностики. При скачках свыше 15 В сработает защита рации, и она отключится. Используйте предохранитель на 5 А – его перегорание сигнализирует о коротком замыкании в цепи.

Третий шаг – тестирование передачи. Настройте рацию на частоту 27,135 МГц (канал 19 CB-диапазона) и передайте тестовый сигнал. Если корреспондент слышит вас с искажениями или помехами, проверьте КСВ-метром согласование антенны. Идеальный КСВ – 1:1, допустимый – до 1,5:1. Превышение этого значения означает неисправность антенны или кабеля. Замените PL-259 разъём, если сопротивление между центральной жилой и оплёткой превышает 0,5 Ом.

Четвёртый шаг – проверка приёма. Прослушайте эфир на нескольких каналах. Если сигнал пропадает или появляется шум при движении, виноват микрофонный эффект в кабеле микрофона. Замените его на экранированный с ферритовыми кольцами. При полном отсутствии приёма прозвоните трансивер: сопротивление между антенным разъёмом и массой должно быть бесконечным. Если мультиметр показывает менее 1 МОм, трансивер неисправен.

Пятый шаг – диагностика микрофона. Подключите заведомо исправный микрофон и проверьте передачу. Если проблема исчезла, оригинальный микрофон требует замены. При отсутствии звука на передаче измерьте напряжение на контактах микрофонного разъёма: должно быть 3–5 В. Если напряжения нет, неисправен усилитель микрофона или плата управления. В 70% случаев помогает перепрошивка рации.

Какие инструменты понадобятся для диагностики рации

Для проверки автомобильной рации потребуется минимальный набор инструментов, но каждый из них должен соответствовать специфике радиооборудования. Основной – мультиметр с диапазоном измерения постоянного и переменного напряжения до 50 В, сопротивления до 2 МОм и функции проверки диодов. Модели с True RMS предпочтительнее, так как позволяют точно измерять сигналы с нелинейными искажениями. Дополнительно понадобится осциллограф с полосой пропускания не менее 20 МГц для анализа формы сигнала на промежуточных частотах (например, 10,7 МГц в FM-приёмниках).

Второй обязательный инструмент – генератор сигналов с диапазоном от 100 кГц до 174 МГц (для УКВ-раций) или до 470 МГц (для LPD/PMR). Для тестирования приёмного тракта используйте модулированный сигнал с девиацией 3 кГц (FM) или 2,5 кГц (NFM). При отсутствии генератора можно использовать эталонный передатчик с известной выходной мощностью (например, 5 Вт) и частотомер для контроля несущей. Не забудьте аттенюатор на 20–40 дБ, чтобы избежать перегрузки входных цепей рации.

• Антенный анализатор (например, RigExpert AA-30 или NanoVNA) – для проверки КСВ антенно-фидерного тракта. Критично при диагностике проблем с передачей: КСВ выше 2:1 указывает на неисправность антенны или кабеля.
• Эквивалент нагрузки 50 Ом с мощностью рассеивания не менее 10 Вт (для раций до 10 Вт) или 25 Вт (для 25–50 Вт моделей). Используется при проверке выходной мощности передатчика без риска повреждения антенны.
• Паяльная станция с регулировкой температуры (250–350°C) и тонким жалом для ремонта SMD-компонентов. В рациях часто выходят из строя конденсаторы 0402/0603 и транзисторы в усилителях мощности (например, 2SC3357).

Для диагностики цифровых интерфейсов (если рация поддерживает программирование через компьютер) потребуется USB-адаптер с чипом FTDI FT232RL или CH340G. Оригинальные кабели от производителя (например, Kenwood KPG-4 для TK-серий) часто содержат встроенные преобразователи уровней, но универсальные адаптеры работают с большинством моделей при правильной настройке COM-порта. Программное обеспечение для прошивки (например, Chirp для любительских раций или фирменные утилиты от Yaesu/Icom) должно быть совместимо с версией прошивки устройства.

Вспомогательные инструменты: пинцет с антистатическим покрытием для работы с микросхемами, лупа с подсветкой (минимум 5x увеличение) для осмотра плат, термофен (если требуется замена BGA-чипов в современных моделях). Для проверки питания используйте лабораторный блок с регулировкой напряжения от 5 до 15 В и током до 3 А – многие рации критичны к пульсациям (допустимый уровень – не более 50 мВ). Изоляционная лента и термоусадочные трубки пригодятся при ремонте кабелей питания или антенных разъёмов.

Как проверить питание и соединение антенны

Первым шагом проверьте напряжение на клеммах рации. Используйте мультиметр в режиме измерения постоянного тока (DC) с диапазоном 20 В. Подключите щупы к плюсовой и минусовой клеммам: при работающем зажигании напряжение должно составлять 13,8–14,4 В. Если значение ниже 12 В – проблема в аккумуляторе, генераторе или предохранителе. При отсутствии напряжения прозвоните проводку от рации до блока предохранителей, особое внимание уделите разъемам и скруткам.

Проверьте целостность кабеля питания. Отсоедините разъем от рации и осмотрите провода на предмет обрывов, оплавлений или коррозии. Прозвоните каждый провод мультиметром в режиме проверки сопротивления (Ω): сопротивление исправного провода не должно превышать 0,5 Ом. Если провод поврежден – замените его целиком, избегая скруток. Для раций с отдельным блоком питания проверьте также выходное напряжение на его разъеме.

• Отключите антенну от рации и осмотрите разъем. Наличие окислов, грязи или деформации контактов – причина плохого соединения. Очистите контакты спиртом и мягкой щеткой, при необходимости подогните центральный штырь разъема.
• Проверьте кабель антенны на целостность. Прозвоните центральную жилу и оплетку мультиметром: сопротивление между ними должно стремиться к бесконечности. Если прибор показывает короткое замыкание – кабель поврежден и требует замены.
• Убедитесь в надежности крепления антенны к кузову. Ослабленное крепление увеличивает сопротивление заземления, что снижает эффективность работы. Затяните гайки динамометрическим ключом с усилием 10–12 Н·м.

Для проверки КСВ (коэффициента стоячей волны) используйте КСВ-метр. Подключите его между рацией и антенной, включите передатчик на минимальной мощности и замерьте показания. Нормальное значение КСВ – 1,0–1,5. Показания выше 2,0 указывают на неисправность антенны, кабеля или плохое заземление. Если КСВ в норме, но связь слабая – проверьте высоту установки антенны и наличие препятствий в зоне прямой видимости.

Порядок тестирования каналов связи на помехи

Начните с выбора 3–5 каналов с наименьшей загруженностью в вашем диапазоне частот. Для раций стандарта PMR446 оптимальны каналы 1–3 (446.00625–446.03125 МГц), для LPD – 1–5 (433.075–433.150 МГц). Зафиксируйте уровень шума на каждом канале в режиме приёма без передачи: показания S-метра не должны превышать 1–2 баллов. Если рация не оснащена S-метром, ориентируйтесь на фоновый шум – он должен быть стабильным, без резких всплесков или свистов.

Переключитесь в режим передачи и произнесите тестовый сигнал: «Проверка связи, один-два-три» с расстояния 1–2 метра от микрофона. На приёмной стороне оцените разборчивость по шкале от 1 до 5 (где 5 – идеальная слышимость). При уровне ниже 3 баллов проверьте антенну, кабель и заземление – окисление контактов или повреждение оплётки коаксиального кабеля увеличивают помехи на 30–40%. Для диагностики используйте КСВ-метр: значение выше 2.0 указывает на неисправность антенно-фидерного тракта.

Протестируйте каналы в движении, если рация используется в автомобиле. Запишите участки с ухудшением связи: помехи часто возникают возле ЛЭП, промышленных объектов или в низинах. Для стационарных раций проверьте влияние бытовых приборов – микроволновые печи, Wi-Fi-роутеры на частоте 2.4 ГГц и светодиодные лампы создают гармоники в диапазоне 400–470 МГц. Отключите источники помех на время теста или измените канал на 5–10 позиций выше/ниже.

Сравните результаты с эталонными значениями: при мощности передатчика 5 Вт и антенне с усилением 3 дБи дальность устойчивой связи должна составлять 3–5 км в городской застройке и 10–15 км на открытой местности. Если реальные показатели ниже на 50% и более, замените антенну на модель с круговой диаграммой направленности или установите внешний усилитель мощности. Для цифровых раций (DMR, dPMR) дополнительно проверьте параметр BER (Bit Error Rate) – значение выше 2% свидетельствует о проблемах с модуляцией или синхронизацией.

Как оценить качество передачи и приема сигнала

Качество связи рации зависит от двух ключевых параметров: уровня сигнала и отношения сигнал/шум (SNR). Для проверки используйте встроенный индикатор уровня сигнала на дисплее рации – он должен показывать не менее 3 из 5 делений при работе в пределах прямой видимости на расстоянии до 5 км. Если индикатор отсутствует, ориентируйтесь на субъективную разборчивость речи: при SNR ниже 10 дБ речь становится неразборчивой, а при 20 дБ и выше – чистой.

Проверку проводите в разных условиях: на открытой местности, в городе с плотной застройкой и внутри помещений. Запишите показания уровня сигнала в таблицу для сравнения:

Используйте тестовый сигнал с генератора шума или записанный аудиофайл с равномерным спектром (например, белый шум). Передавайте его на фиксированной мощности и сравнивайте качество приема на второй рации. Если шум преобладает над полезным сигналом, проверьте антенну, кабель и настройки мощности передатчика.

Для оценки дальности связи применяйте метод постепенного удаления: начните с 100 метров и увеличивайте расстояние с шагом 200 метров, фиксируя момент, когда связь пропадает. Оптимальным считается стабильный прием на 70-80% от заявленной дальности производителя. Например, если рация заявлена на 10 км, сигнал должен уверенно приниматься на 7-8 км.

Проверьте работу рации на всех каналах и подканалах. На некоторых частотах могут возникать помехи от других устройств или естественные шумы. Если качество приема резко ухудшается на определенном канале, исключите его из использования или настройте шумоподавитель (SQL) на более высокий порог.

Оцените задержку сигнала: при нормальной работе рации задержка между передачей и приемом не должна превышать 100-150 мс. Для проверки используйте секундомер или записывайте аудио на обеих рациях с синхронизацией по времени. Задержка свыше 200 мс указывает на проблемы с процессором или прошивкой.

Измерьте ток потребления рации в режиме передачи. Для портативных моделей он должен составлять 1-2 А при мощности 5 Вт. Если ток выше 3 А, проверьте аккумулятор, антенну и выходной каскад передатчика – возможен пробой или короткое замыкание. Для стационарных раций с питанием от сети используйте ваттметр: мощность на выходе должна соответствовать паспортным данным ±10%.

Для профессиональной оценки используйте анализатор спектра или SDR-приемник. Проверьте ширину полосы сигнала (должна быть не более 12,5 кГц для узкополосных раций) и уровень внеполосных излучений. Если спектр сигнала выходит за пределы допустимой полосы, рация может создавать помехи другим устройствам и нарушать требования ГКРЧ.

Проверка работы микрофона и динамика рации

Подключите рацию к источнику питания и включите её. Нажмите кнопку передачи (PTT) и произнесите тестовый сигнал: «Раз, два, три – проверка микрофона». Если рация оснащена индикатором уровня сигнала, следите за его отклонением – стабильные колебания в зелёной зоне подтверждают исправность микрофона. При отсутствии индикатора попросите напарника на второй рации подтвердить разборчивость и громкость вашего голоса. Для проверки чувствительности микрофона отойдите на 1–1,5 метра и повторите тест – качественный микрофон должен улавливать речь без искажений даже на таком расстоянии.

Для проверки динамика переведите рацию в режим приёма. Установите максимальную громкость и воспроизведите тестовый сигнал с другой рации или генератора шума (например, белый шум на частоте 1 кГц). Динамик должен воспроизводить звук чисто, без хрипов, дребезжания или посторонних призвуков. Если рация поддерживает CTCSS или DCS, активируйте их и убедитесь, что сигнал проходит без помех. При наличии регулятора тембра проверьте его работу на крайних положениях – резкие изменения тональности могут указывать на неисправность аудиотракта.

Если при проверке обнаружены неполадки, начните с простых действий: очистите микрофонный вход от пыли и грязи сжатым воздухом, проверьте целостность кабеля и разъёмов, замените батареи или аккумулятор. При отсутствии эффекта отключите внешние устройства (гарнитуры, усилители) и повторите тест – иногда проблема кроется в несовместимости или неисправности периферии. Если динамик или микрофон продолжают работать некорректно, обратитесь к сервисному центру: самостоятельный ремонт без схемы и опыта может привести к повреждению платы аудиоусилителя.

Что делать, если рация не реагирует на кнопки

Первым делом проверьте питание устройства. Отсоедините рацию от источника питания (аккумулятор, прикуриватель, внешний блок питания) на 30 секунд, затем подключите заново. Если рация работает от батареек, замените их на новые – даже частично разряженные элементы могут вызывать сбои в работе кнопок. Убедитесь, что контакты батарейного отсека не окислены: очистите их спиртом или ластиком, если обнаружен налёт.

Проверьте целостность кнопок и платы. Снимите верхнюю панель корпуса (обычно крепится на винтах или защёлках) и осмотрите кнопочный модуль. Нажмите на каждую кнопку пальцем – если механический отклик есть, но реакции нет, проблема в микропереключателях или дорожках платы. Загрязнение контактов – частая причина: протрите их безворсовой салфеткой, смоченной в изопропиловом спирте (концентрация 90% и выше). Избегайте чрезмерного давления, чтобы не повредить мембрану.

Используйте мультиметр для диагностики цепей кнопок. Переведите прибор в режим прозвонки (звуковой сигнал) и проверьте сопротивление между контактами кнопки в нажатом и ненажатом состоянии. Нормальные значения:

Если показания не соответствуют таблице, замените кнопку или восстановите дорожку на плате с помощью токопроводящего клея. При отсутствии мультиметра подключите рацию к компьютеру через сервисный кабель (например, для моделей Baofeng UV-5R – кабель с чипом CH340) и запустите программу тестирования кнопок (входит в состав ПО Chirp или официальных утилит производителя).

Сбросьте настройки рации к заводским. Для большинства моделей процедура выполняется комбинацией кнопок при включении: удерживайте «Меню» + «Вверх» (или другую комбинацию, указанную в инструкции) в течение 5–10 секунд. Если рация не реагирует на команды, попробуйте аппаратный сброс – найдите на плате кнопку «Reset» (обычно рядом с процессором) и нажмите её скрепкой или тонким предметом. После сброса проверьте работу кнопок без дополнительных настроек.

Если ни один из шагов не помог, обратитесь к сервисному центру. Самостоятельный ремонт на этом этапе может усугубить проблему. Подготовьте для мастера следующую информацию: модель рации, симптомы неисправности, выполненные действия по диагностике, а также наличие механических повреждений или попадания влаги. Это сократит время ремонта и повысит точность диагноза.
