Абс в машине что это

Антиблокировочная система (АБС) – это электронный комплекс, предотвращающий полную блокировку колёс при экстренном торможении. Впервые серийно установлена на автомобилях Mercedes-Benz в 1978 году, сегодня она является обязательным элементом безопасности в большинстве современных машин. Работа АБС основана на датчиках частоты вращения колёс, которые передают данные в электронный блок управления (ЭБУ) с частотой до 15 раз в секунду.

Основная задача системы – сохранять управляемость автомобиля при резком нажатии на педаль тормоза. Без АБС заблокированные колёса превращаются в скользящие точки, лишая водителя возможности маневрировать. Исследования показывают, что автомобили с АБС сокращают тормозной путь на сухом асфальте на 10–15%, а на мокром или обледенелом покрытии – до 30%. Однако на рыхлом снегу или гравии эффективность системы может снижаться из-за особенностей сцепления.

Сердце АБС – гидравлический модулятор, который регулирует давление в тормозных контурах. При обнаружении блокировки колеса ЭБУ подаёт сигнал на открытие клапанов, снижая давление в соответствующем контуре. Этот процесс сопровождается характерными пульсациями педали тормоза – признаком исправной работы системы. Современные многоканальные АБС способны управлять каждым колесом независимо, что повышает стабильность автомобиля при торможении в повороте.

Водителям важно помнить: АБС не отменяет законов физики. На скользкой дороге даже с работающей системой тормозной путь может увеличиваться в 2–3 раза по сравнению с сухим асфальтом. Эксперты рекомендуют регулярно проверять состояние датчиков АБС (загрязнение или повреждение приводит к ложным срабатываниям) и избегать резких движений рулём при экстренном торможении – система лучше работает при прямолинейном движении.

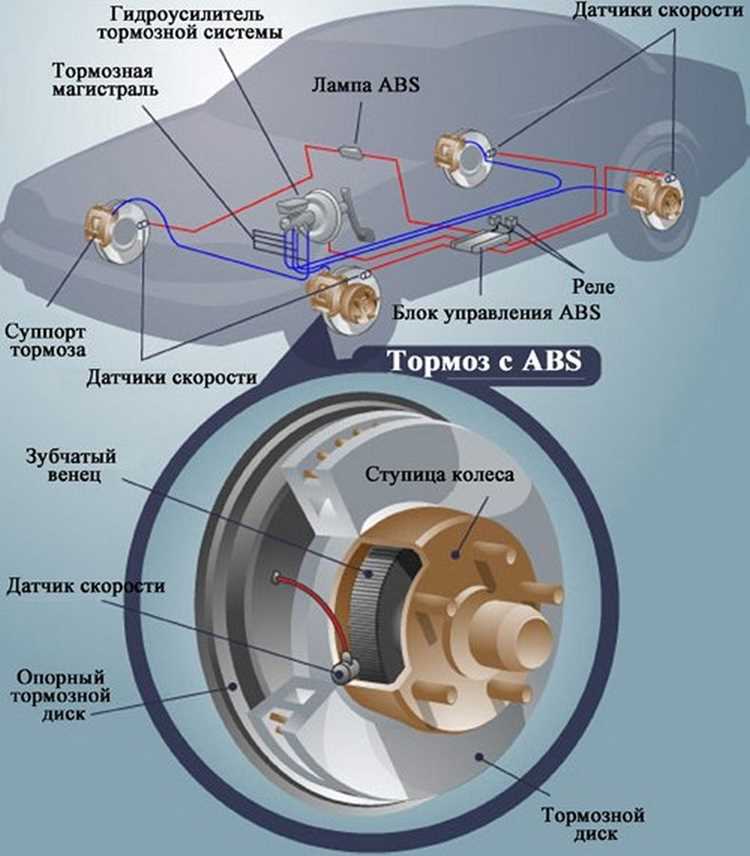

Из каких компонентов состоит антиблокировочная система

АБС включает четыре ключевых элемента: датчики скорости вращения колес, гидравлический блок с модулятором давления, электронный блок управления (ЭБУ) и сигнальные лампы на приборной панели. Датчики – обычно индуктивные или на эффекте Холла – устанавливаются на каждом колесе и фиксируют его угловую скорость с частотой до 1000 измерений в секунду. Гидравлический блок, интегрированный в тормозную магистраль, содержит электромагнитные клапаны (по два на контур: впускной и выпускной) и насос обратной подачи, способный развивать давление до 200 бар.

ЭБУ – микропроцессорный модуль с тактовой частотой от 16 до 32 МГц – обрабатывает сигналы датчиков, сравнивая скорости колес с эталонными значениями. При обнаружении блокировки (падение скорости колеса на 20–30% за 0,1 с) ЭБУ подает команды на гидроблок: впускной клапан закрывается, выпускной открывается, снижая давление в тормозном цилиндре на 5–15 мс. Цикл повторяется с частотой 4–10 Гц до восстановления сцепления с дорогой. Современные системы поддерживают до 15–20 циклов модуляции в секунду.

Дополнительные элементы включают реле питания (12 В, ток до 30 А), предохранители (обычно 10–15 А) и соединительные жгуты с экранированными проводами для защиты от электромагнитных помех. В системах с ESP добавляются датчики угла поворота руля и поперечного ускорения, расширяющие функционал АБС. При диагностике проверяйте сопротивление датчиков (800–1400 Ом для индуктивных) и герметичность гидроблока – утечки тормозной жидкости свыше 5 мл/год требуют замены уплотнений.

Как датчики скорости колес передают данные в блок управления АБС

Датчики скорости колес (ДСК) в системе АБС работают на принципе электромагнитной индукции или эффекта Холла. Индуктивные датчики генерируют переменное напряжение при прохождении зубцов задающего кольца (ротора) мимо катушки, частота сигнала пропорциональна скорости вращения колеса. Датчики Холла используют полупроводниковый элемент, реагирующий на изменение магнитного поля при вращении ротора, формируя прямоугольные импульсы с частотой до 2000 Гц при скорости 100 км/ч. Точность измерений критична: погрешность не должна превышать 0,1% для корректной работы АБС.

Сигнал от датчика поступает в блок управления АБС по экранированной витой паре с сопротивлением 800–1400 Ом. Проводка защищена от электромагнитных помех оплеткой, а разъемы имеют герметичные уплотнения для предотвращения окисления контактов. В современных системах применяется цифровая передача данных по CAN-шине с частотой обновления 50–100 Гц, что позволяет блоку управления получать информацию от всех четырех колес одновременно с минимальной задержкой.

Блок управления АБС анализирует частоту и форму сигнала: при резком снижении скорости одного колеса (например, с 50 до 5 Гц за 0,1 с) система идентифицирует блокировку и активирует гидравлический модулятор. Для диагностики неисправностей используют осциллограф – искажения синусоиды или отсутствие импульсов указывают на повреждение датчика, ротора или проводки. Рекомендуется проверять зазор между датчиком и ротором (0,3–1,5 мм) при каждом ТО.

В системах с распределенным управлением (например, ESP) данные от ДСК дополнительно используются для расчета угла заноса и пробуксовки. При выходе из строя одного датчика блок переходит в аварийный режим, отключая АБС на соответствующем колесе. Для восстановления работоспособности требуется замена датчика или очистка ротора от металлической стружки, которая искажает сигнал.

Почему при экстренном торможении педаль вибрирует и что это значит

Вибрация педали тормоза при резком нажатии – прямой сигнал работы антиблокировочной системы (АБС). Датчики колес фиксируют момент, когда одно или несколько колес начинают блокироваться (проскальзывать), и ЭБУ (электронный блок управления) мгновенно снижает давление в тормозном контуре этого колеса. Процесс происходит с частотой 15–20 циклов в секунду, что и вызывает ощутимую пульсацию педали. Это не неисправность, а штатный режим работы системы, предотвращающий потерю управляемости.

Основные причины, по которым АБС активируется чаще обычного:

• Неравномерное покрытие дороги (лед, гравий, мокрый асфальт).
• Изношенные или загрязненные тормозные колодки/диски.
• Разное давление в шинах или неравномерный износ протектора.
• Неисправность датчиков АБС (обрыв проводки, окисление контактов).

Если вибрация сопровождается скрежетом или уводом автомобиля в сторону, проверьте тормозные механизмы. Заедание суппорта, деформация диска (биение более 0,1 мм) или заклинивший поршень могут усиливать пульсацию. В таких случаях АБС пытается компенсировать неравномерное торможение, но проблема требует диагностики на стенде.

На автомобилях без АБС вибрация педали при экстренном торможении – признак блокировки колес. В этом случае отпустите педаль на 1–2 секунды, чтобы восстановить сцепление с дорогой, затем нажмите снова. Игнорирование блокировки приводит к увеличению тормозного пути на 20–30% и потере контроля над траекторией.

Не путайте вибрацию АБС с пульсацией, вызванной дефектом тормозной системы. Последняя проявляется при плавном торможении и часто сопровождается вибрацией руля или кузова. Причины: искривленные диски (допустимое биение – до 0,05 мм), неравномерный износ колодок или попадание посторонних предметов между диском и колодкой.

Рекомендации при срабатывании АБС:

1. Держите педаль нажатой до полной остановки – система работает эффективнее при постоянном давлении.
2. Не отпускайте педаль резко: это деактивирует АБС и увеличит тормозной путь.
3. После остановки проверьте состояние тормозов, если вибрация была чрезмерной или неравномерной.
4. На скользкой дороге избегайте резких маневров – АБС не сокращает тормозной путь на льду, а лишь сохраняет управляемость.

В каких ситуациях АБС действительно предотвращает занос автомобиля

АБС эффективна при экстренном торможении на скользких покрытиях, где коэффициент сцепления шин с дорогой ниже 0,4. Например, на мокром асфальте (коэффициент ~0,35) или укатанном снегу (~0,2). Система предотвращает блокировку колес, сохраняя управляемость: при скорости 80 км/ч на льду (коэффициент ~0,15) автомобиль с АБС остановится на 30–40% быстрее, чем без нее, и не уйдет в неконтролируемое скольжение.

На неоднородных поверхностях – когда одно колесо попадает на лед, а другое на асфальт – АБС критически важна. Без системы заблокированное колесо на льду вызовет разворот автомобиля вокруг своей оси. АБС же регулирует давление в тормозных механизмах с частотой до 15 раз в секунду, удерживая автомобиль на траектории. Особенно это актуально для переднеприводных машин, где потеря сцепления передних колес лишает водителя возможности корректировать направление.

• Резкое торможение перед препятствием на скорости выше 60 км/ч. АБС позволяет объехать объект, не теряя контроля: при маневре на сухом асфальте (коэффициент ~0,8) радиус поворота сокращается на 15–20% по сравнению с заблокированными колесами.
• Спуск с горы на гравийной или грунтовой дороге. На рыхлых покрытиях заблокированные колеса создают «волну» перед собой, увеличивая тормозной путь. АБС поддерживает вращение колес, обеспечивая стабильное замедление.
• Торможение в повороте на мокрой дороге. При входе в вираж на скорости 50 км/ч и резком нажатии на педаль тормоза АБС предотвращает снос передней оси, сохраняя возможность корректировки траектории.

АБС бесполезна при аквапланировании, когда между шиной и дорогой образуется водяная пленка толщиной более 3 мм. В этом случае система не может восстановить сцепление, так как колеса теряют контакт с поверхностью. Однако на стадии выхода из аквапланирования (когда шина начинает «цепляться» за дорогу) АБС предотвращает резкую блокировку и занос.

На автомобилях с электронной системой распределения тормозных усилий (EBD) АБС работает эффективнее. EBD заранее перераспределяет нагрузку между осями, а АБС корректирует давление в каждом контуре. Например, при торможении с прицепом на спуске EBD снижает риск складывания автопоезда, а АБС не дает колесам заблокироваться, сохраняя прямолинейное движение.

Водителям следует помнить: АБС не сокращает тормозной путь на сухом асфальте (коэффициент >0,7), но критически важна для сохранения управляемости. На льду или снегу система увеличивает тормозной путь на 10–15% по сравнению с «пороговым» торможением опытного водителя, но исключает риск заноса. Оптимальная техника: нажимать педаль тормоза до упора и удерживать, не отпуская, пока автомобиль не остановится.

Как проверить работоспособность АБС без диагностического оборудования

Первый признак исправной АБС – контрольная лампа на приборной панели. После запуска двигателя она должна загореться на 2–4 секунды и погаснуть. Если индикатор не включается вообще или горит постоянно, система неисправна. Исключение – некоторые автомобили, где лампа АБС загорается только при обнаружении ошибки во время движения.

Проведите тест на сухом асфальте при скорости 30–40 км/ч. Резко нажмите педаль тормоза до упора – исправная АБС должна проявить себя характерными толчками в педали и вибрацией кузова. Если педаль проваливается без сопротивления или автомобиль блокирует колёса, система не работает. Избегайте тестов на скользких покрытиях – результат будет недостоверным.

Проверьте предохранители АБС. В большинстве автомобилей за систему отвечают отдельные предохранители на 10–30 А, расположенные в основном или дополнительном блоке. Маркировка обычно указана на крышке блока или в руководстве по эксплуатации. Перегоревший предохранитель – частая причина неработающей АБС, особенно после скачков напряжения или короткого замыкания.

Осмотрите датчики скорости вращения колёс. Они расположены возле ступиц и представляют собой небольшие металлические или пластиковые цилиндры с проводами. Убедитесь, что датчики не повреждены, а зазоры между ними и зубчатыми кольцами (роторами) не превышают 1–1,5 мм. Загрязнение или коррозия контактов – распространённая причина сбоев.

Проверьте целостность проводки от датчиков к блоку управления АБС. Особое внимание уделите участкам возле колёсных арок и шарниров подвески – там провода часто перетираются. Используйте мультиметр в режиме прозвонки: сопротивление исправного датчика должно составлять 0,8–1,8 кОм (точные значения указаны в сервисной документации). Обрыв или короткое замыкание в цепи – повод для замены проводки.

Запустите двигатель и поднимите автомобиль на подъёмнике или домкрате, чтобы колёса свободно вращались. Попросите помощника медленно крутить колесо, а сами наблюдайте за показаниями на приборной панели. Если АБС исправна, лампа не должна загораться. Если индикатор мигает или горит постоянно, датчик или ротор неисправны.

При отсутствии явных неисправностей проведите дорожный тест с постепенным увеличением скорости. На скорости 60–80 км/ч выполните экстренное торможение – автомобиль должен замедляться без заноса, а педаль тормоза вибрировать. Если колёса блокируются или автомобиль уводит в сторону, АБС не функционирует. В этом случае требуется диагностика на стенде или с помощью сканера.

Какие неисправности АБС встречаются чаще всего и их признаки

Первая и самая распространённая проблема – выход из строя датчиков скорости вращения колёс. Они расположены возле ступиц и подвержены загрязнению, коррозии или механическим повреждениям. Признак неисправности: загорается лампа АБС на приборной панели, система отключается, а тормозной путь увеличивается. Датчики часто выходят из строя после езды по бездорожью или при попадании грязи в зазоры.

Обрыв или короткое замыкание в проводке датчиков – вторая по частоте неисправность. Провода, идущие от датчиков к блоку управления, перетираются, окисляются или повреждаются грызунами. Симптомы: прерывистое срабатывание АБС, ошибки при диагностике сканером (например, коды C0035–C0050). Проверка целостности проводов мультиметром помогает выявить проблему.

Износ или повреждение зубчатого венца на ступице колеса приводит к искажению сигнала датчика. Венец может стереться, треснуть или сместиться, что вызывает ложные срабатывания АБС. Признаки: система включается без видимой причины, особенно на малых скоростях. Визуальный осмотр венца и проверка зазора между ним и датчиком (обычно 0,3–1,2 мм) подтверждают диагноз.

Неисправность блока управления АБС – редкая, но критичная поломка. Блок может выйти из строя из-за скачков напряжения, перегрева или попадания влаги. Симптомы: лампа АБС горит постоянно, система не реагирует на торможение, возможны ошибки типа U0121. Замена блока – единственное решение, но перед этим стоит проверить предохранители и реле.

Проблемы с гидравлическим блоком АБС (насосом или клапанами) проявляются в виде утечки тормозной жидкости, неравномерного торможения или «жёсткой» педали. Признаки: педаль тормоза проваливается, слышен шум насоса при включении зажигания, на приборной панели загорается лампа тормозной системы. Диагностика требует проверки давления в системе и состояния уплотнений.

Загрязнение или засорение клапанов гидроблока приводит к некорректной работе АБС. Тормозная жидкость со временем накапливает продукты износа, которые оседают на клапанах. Симптомы: система срабатывает с задержкой, торможение сопровождается вибрацией педали. Решение – промывка гидроблока или замена жидкости с прокачкой системы.

Окисление контактов разъёмов блока управления или датчиков вызывает периодические сбои. Контакты покрываются коррозией из-за влаги или некачественного соединения. Признаки: лампа АБС мигает, ошибки появляются и исчезают. Очистка контактов специальным спреем или замена разъёмов восстанавливает работу системы.

Неправильная установка датчиков после ремонта ступицы или замены подшипников – частая ошибка. Если датчик смещён или установлен с неправильным зазором, АБС не будет работать. Признаки: система не активируется, ошибки типа C0040. Проверка зазора щупом и повторная установка датчика решают проблему.
