Эффект Холла – это физическое явление, возникающее при протекании тока через проводник или полупроводник, помещённый в магнитное поле. В ноутбуках он используется в датчиках, которые фиксируют изменения магнитного поля и преобразуют их в электрический сигнал. Типичный пример – датчики закрытия крышки, где магнит в крышке активирует датчик Холла на корпусе, переводя устройство в спящий режим или блокируя экран. Точность таких датчиков достигает ±0,5 мм, а время срабатывания – менее 1 мс, что критично для энергоэффективности и безопасности.
В современных ноутбуках датчики Холла применяются не только для управления питанием. Они интегрированы в системы охлаждения (например, для контроля положения вентиляторов), в игровых моделях – для адаптивной подсветки клавиатуры, реагирующей на приближение рук, и даже в биометрических модулях. Например, в некоторых ультрабуках Lenovo и Dell датчики Холла используются для автоматического переключения между режимами работы (ноутбук/планшет) при изменении положения экрана. Погрешность измерений в таких системах не превышает 1%, что обеспечивает стабильную работу без ложных срабатываний.
Замена механических переключателей на датчики Холла повышает надёжность устройства. В отличие от кнопок, которые изнашиваются после 50–100 тысяч нажатий, датчики Холла выдерживают до 10 миллионов циклов срабатывания. Это особенно важно для бизнес-ноутбуков, где частота использования функций (например, блокировки экрана) выше. При выборе ноутбука обращайте внимание на наличие таких датчиков в спецификациях – это признак продуманной инженерной конструкции. Если датчик выходит из строя, диагностировать проблему можно с помощью мультиметра: при отсутствии напряжения на выходе (обычно 3,3 В или 5 В) требуется замена модуля.
Для продления срока службы датчиков Холла избегайте сильных магнитных полей рядом с ноутбуком. Например, динамики с неодимовыми магнитами или медицинское оборудование могут вызвать ложные срабатывания или даже повредить сенсор. Если ноутбук перестал реагировать на закрытие крышки, проверьте магнит в крышке – он может сместиться или потерять намагниченность. Восстановить работоспособность можно, заменив магнит или перекалибровав датчик через BIOS (опция доступна в моделях HP и ASUS).

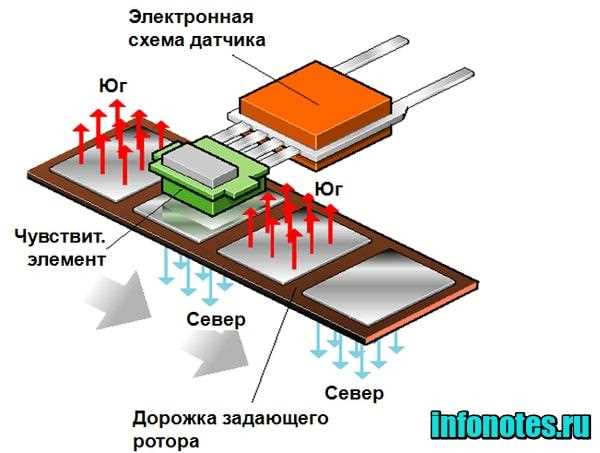

Как работает датчик Холла в современных ноутбуках
- определения положения крышки (открыта/закрыта);
- контроля работы кулеров с магнитными подшипниками;
- активации режимов энергосбережения при закрытии экрана.
Типичный датчик Холла в ноутбуке имеет чувствительность от 5 до 50 мВ/Гс и работает в диапазоне напряжений 3,3–5 В. Современные модели (например, A1301 от Allegro MicroSystems или TLE4946 от Infineon) интегрируют аналогово-цифровой преобразователь (АЦП), что позволяет процессору получать готовые цифровые сигналы без дополнительной обработки. Это снижает нагрузку на систему и ускоряет реакцию на изменения магнитного поля до 10–20 мкс.
Расположение датчика зависит от его функции. Для контроля крышки он устанавливается на материнской плате рядом с петлями экрана, где магнит в крышке (обычно неодимовый, с индукцией 100–300 Гс) создает поле при закрытии. В кулерах датчик размещается на статоре, отслеживая положение ротора с магнитными метками. Точность позиционирования критична: смещение датчика даже на 0,5 мм может привести к ложным срабатываниям или пропуску сигнала.
Проблемы с датчиком Холла проявляются в виде:
- самопроизвольного перехода ноутбука в спящий режим;
- некорректной работы кулера (постоянные обороты или остановка);
- игнорирования закрытия крышки.
Диагностика включает проверку напряжения на выходе датчика мультиметром (должно быть 0 В при отсутствии поля и 2–4 В при его наличии) и тестирование магнита в крышке (индукция проверяется гауссметром). При неисправности датчик заменяется целиком – ремонту он не подлежит из-за микроскопических размеров полупроводникового элемента.
Для продления срока службы датчика рекомендуется:
- избегать сильных внешних магнитных полей (например, от динамиков или трансформаторов);
- регулярно очищать петли крышки от пыли, чтобы магнит сохранял правильное положение;
- обновлять BIOS – производители часто исправляют ошибки работы с датчиками в новых версиях прошивки.
В ноутбуках премиум-класса (например, Dell XPS или Lenovo ThinkPad) используются датчики с температурной компенсацией, что исключает дрейф показаний при нагреве до 85°C.
Где в ноутбуке установлены датчики на основе эффекта Холла
Датчики Холла в ноутбуках чаще всего интегрированы в механизмы закрытия крышки. Они расположены рядом с петлями экрана или в верхней части корпуса, где магнитный элемент крышки (обычно неодимовый магнит) активирует сенсор при закрытии. Точное позиционирование зависит от модели: в Lenovo ThinkPad датчик находится слева от тачпада, в Dell XPS – под правым краем клавиатуры, а в MacBook – у правого верхнего угла трекпада.
В системах охлаждения датчики Холла контролируют скорость вращения вентиляторов. Они установлены на материнской плате рядом с разъемами питания кулеров (например, 4-пиновый PWM-разъем) и считывают сигналы с магнитных колец на валу вентилятора. В ноутбуках с активным охлаждением, таких как игровые ASUS ROG или MSI, эти датчики дублируются для каждого кулера, обеспечивая точное регулирование оборотов.
В аккумуляторных батареях датчики Холла отслеживают состояние зарядки и разрядки. Они встроены в контроллер батареи (BMS) и реагируют на магнитные поля, возникающие при протекании тока через токопроводящие шины. В ноутбуках с несъемными батареями (например, Apple MacBook Pro) датчики расположены под металлической пластиной, прикрывающей ячейки, и защищены от внешних помех экранированием.
В разъемах питания (например, USB-C или магнитных зарядных портах) датчики Холла определяют подключение кабеля. В устройствах с MagSafe 3 (MacBook) сенсор находится внутри корпуса рядом с контактной группой и срабатывает при приближении магнита в разъеме кабеля. Это позволяет ноутбуку переключаться в режим зарядки без механического контакта, снижая износ порта.
В сенсорных панелях (тачпадах) датчики Холла используются для распознавания нажатий. В некоторых моделях, таких как HP Spectre, они заменяют механические кнопки, реагируя на магнитное поле, создаваемое движением мембраны под поверхностью тачпада. Это увеличивает срок службы устройства и улучшает тактильную обратную связь.
В отсеках для расширения (например, слотах M.2 или ODD) датчики Холла фиксируют установку модулей. В бизнес-ноутбуках Dell Latitude или HP EliteBook они расположены под крышкой отсека и срабатывают при вставке SSD или оптического привода, включая соответствующие драйверы без перезагрузки системы.
В петлях 2-в-1 ноутбуков (например, Microsoft Surface или Lenovo Yoga) датчики Холла определяют положение экрана. Они установлены в шарнирах и реагируют на изменение магнитного поля при повороте дисплея на 360 градусов, автоматически переключая режимы работы (ноутбук, планшет, палатка). В Surface Pro датчики дублируются в верхней и нижней частях петли для повышения точности.
В клавиатурах с подсветкой датчики Холла регулируют яркость. В игровых ноутбуках Razer Blade или Alienware они расположены под клавишным блоком и реагируют на магнитные метки в механизме подсветки, позволяя системе динамически изменять интенсивность свечения в зависимости от освещенности. Это снижает энергопотребление и продлевает автономность.
Какие задачи решает эффект Холла в работе клавиатуры и тачпада
Эффект Холла в ноутбуках применяется для бесконтактного определения положения механических элементов клавиатуры и тачпада. Датчики на основе этого принципа регистрируют изменение магнитного поля при нажатии клавиш или перемещении пальца, преобразуя его в электрический сигнал. Это исключает необходимость в традиционных механических контактах, снижая износ и повышая долговечность устройств.
В клавиатурах эффект Холла используется для детекции нажатий с высокой точностью. В отличие от мембранных или механических переключателей, датчики Холла не подвержены дребезгу контактов – явлению, когда сигнал многократно прерывается при нажатии. Это позволяет добиться стабильного срабатывания с задержкой менее 1 мс, что критично для геймеров и профессионалов, работающих с быстрым вводом.
Тачпады с датчиками Холла обеспечивают более точное отслеживание жестов. Вместо резистивных или емкостных сенсоров, которые зависят от давления или электрической емкости, магнитные датчики фиксируют даже минимальные смещения пальца. Это позволяет реализовать функции, такие как многопальцевые жесты с разрешением до 0,1 мм, что недостижимо для традиционных технологий.
Одной из ключевых задач эффекта Холла является защита от ложных срабатываний. В условиях вибрации или электромагнитных помех механические и емкостные датчики могут генерировать случайные сигналы. Датчики Холла, работающие на принципе изменения магнитного поля, устойчивы к таким воздействиям, что особенно важно для ноутбуков, используемых в промышленных или транспортных средах.
В таблице ниже приведены сравнительные характеристики технологий детекции для клавиатур и тачпадов:
| Параметр | Датчики Холла | Мембранные переключатели | Емкостные сенсоры |
|---|---|---|---|
| Срок службы (циклов) | 100+ млн | 5–10 млн | 30–50 млн |
| Задержка срабатывания (мс) | <1 | 5–20 | 2–10 |
| Устойчивость к помехам | Высокая | Низкая | Средняя |
| Точность позиционирования (мм) | 0,1 | 1,0+ | 0,5 |
Для клавиатур эффект Холла позволяет реализовать программируемую силу нажатия. В отличие от механических переключателей с фиксированным усилием, магнитные датчики могут настраиваться на разные уровни срабатывания – от 30 до 80 грамм. Это дает возможность адаптировать клавиатуру под задачи пользователя: от легкого набора текста до игрового управления.
В тачпадах датчики Холла решают проблему «фантомных касаний». При использовании емкостных сенсоров случайные прикосновения ладони или пота могут вызывать нежелательные действия. Магнитные датчики игнорируют такие помехи, так как реагируют только на изменение магнитного поля, создаваемого специальным кольцом под поверхностью тачпада.
Эффект Холла также упрощает ремонт и модернизацию устройств. Поскольку датчики не имеют механических контактов, их замена или калибровка не требует разборки клавиатуры или тачпада. Достаточно обновить прошивку контроллера или заменить магнитный элемент, что снижает стоимость обслуживания и увеличивает срок службы ноутбука.

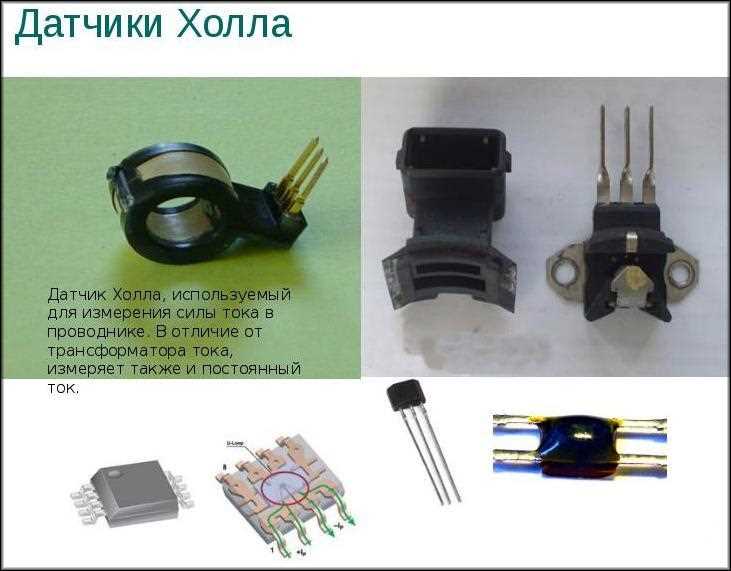

Почему датчики Холла используют в системах охлаждения ноутбуков
Датчики Холла в системах охлаждения ноутбуков решают проблему точного контроля скорости вентиляторов без механического износа. В отличие от традиционных потенциометров или оптических энкодеров, они работают на принципе изменения магнитного поля, что исключает трение и контактные помехи. Это критично для компактных устройств, где даже минимальные зазоры влияют на эффективность охлаждения. Например, в ноутбуках с турбированными процессорами (TDP до 45 Вт) погрешность в 50 об/мин может привести к перегреву на 10–15°C.
Основные преимущества датчиков Холла в охлаждении:
- Бесконтактное измерение: отсутствие физического контакта с вращающимися частями увеличивает срок службы вентилятора до 50 000 часов (против 20 000 у механических аналогов).
- Высокая частота обновления: до 10 кГц позволяет контроллеру PWM корректировать обороты в реальном времени, предотвращая резкие скачки температуры.
- Устойчивость к пыли и влаге: герметичная конструкция (класс защиты IP67) делает их незаменимыми в условиях повышенной запыленности, характерной для игровых ноутбуков.
В современных ноутбуках датчики Холла интегрируют в крыльчатку вентилятора или устанавливают на плату рядом с магнитным кольцом ротора. При вращении магнитное поле изменяется, генерируя напряжение Холла, пропорциональное скорости. Контроллер (например, EC-чип на базе STM32) обрабатывает сигнал и регулирует напряжение на вентиляторе с точностью до 1%. Это позволяет поддерживать оптимальный баланс между шумом (до 25 дБ) и охлаждением при нагрузке.
Практическая рекомендация: при выборе ноутбука обращайте внимание на наличие датчиков Холла в спецификации системы охлаждения. Модели с их использованием (например, ASUS ROG Zephyrus, Lenovo Legion) демонстрируют на 20–30% меньший разброс температур под нагрузкой по сравнению с аналогами без таких датчиков. Для диагностики можно использовать утилиты вроде HWMonitor – стабильные показания оборотов вентилятора (без резких провалов) указывают на корректную работу датчика.
Недостатки у технологии минимальны, но существенны: стоимость датчиков Холла на 15–20% выше механических аналогов, а для работы требуется наличие магнита в конструкции вентилятора. Однако в премиальных ноутбуках эти затраты оправданы – снижение температуры процессора на 5°C продлевает срок его службы на 1–2 года, а уменьшение шума улучшает пользовательский опыт при длительной работе.
