Как стучит распредвал на ваз 2114

Стук распредвала на ВАЗ 2114 – проблема, которая проявляется на пробегах от 80 000 до 150 000 км, но может возникнуть и раньше при нарушении регламента обслуживания. Характерный металлический стук слышен в районе клапанной крышки на холодную или при резком наборе оборотов. Частота звука совпадает с частотой вращения распредвала – в два раза ниже оборотов коленвала. Игнорирование симптома приводит к ускоренному износу кулачков, постели распредвала и клапанного механизма.

Основные причины стука: износ постели распредвала (зазор более 0,15 мм), выработка кулачков (допустимый износ – не более 0,05 мм), недостаточная смазка (давление масла ниже 1,5 кгс/см² на холостых) или засорение масляных каналов. На двигателях с пробегом свыше 120 000 км часто встречается деформация распредвала из-за перегрева или ударных нагрузок. Проверка начинается с замера зазоров в постели микрометром и визуального осмотра кулачков на наличие задиров.

Диагностика требует снятия клапанной крышки и проверки осевого люфта распредвала – допустимое значение не более 0,15 мм. Если стук сохраняется после замены масла на SAE 5W-40 или 10W-40 с высоким индексом вязкости, причина кроется в механическом износе. Ремонт включает расточку постели под ремонтный размер или замену распредвала в сборе с постелью. На ранних стадиях помогает установка усиленных вкладышей или регулировка зазоров клапанов с шагом 0,05 мм.

Профилактика: замена масла каждые 7 000–8 000 км, использование фильтров с противодренажным клапаном, контроль давления масла манометром. При появлении стука на холодную исключите запуск двигателя без прогрева – это ускоряет износ трущихся пар. Если звук усиливается при 2 500–3 000 об/мин, проверьте натяжение цепи ГРМ – растяжение более 3 мм приводит к смещению фаз и дополнительным нагрузкам на распредвал.

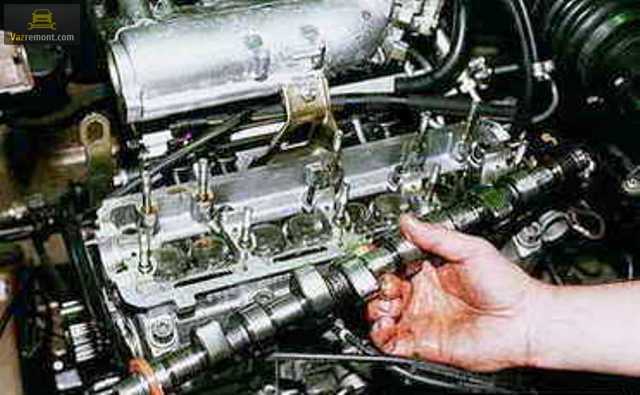

Как звучит стук распредвала на ВАЗ 2114 и когда он проявляется

Стук распредвала на ВАЗ 2114 напоминает металлический лязг средней тональности, похожий на удары молотка по пустому железному ведру. Звук чёткий, ритмичный, с частотой около 10–15 ударов в секунду на холостых оборотах (800–900 об/мин). При увеличении оборотов до 2000–2500 об/мин стук становится чаще, но сохраняет характерный «сухой» тембр, отличающий его от глухого стука коленвала или дребезжания цепи ГРМ.

Проявляется дефект в трёх ключевых режимах: на холодную, при резком наборе оборотов и под нагрузкой. После запуска непрогретого двигателя стук слышен первые 30–60 секунд, затем может затихать – это указывает на износ постелей распредвала или недостаточную смазку. Если звук не исчезает после прогрева, проблема серьёзнее: вероятно, задиры на кулачках или выработка вкладышей.

На ходу стук усиливается при движении на 2–3 передаче с частичной нагрузкой (например, при разгоне с 2000 до 3500 об/мин). В этот момент распредвал испытывает максимальные нагрузки от клапанного механизма, и изношенные элементы проявляют себя отчётливее. На высоких оборотах (свыше 4000 об/мин) звук может маскироваться шумом двигателя, но при сбросе газа он вновь становится заметным.

Отличить стук распредвала от других шумов помогает локализация: звук исходит из верхней части двигателя, ближе к клапанной крышке. Для проверки приложите длинную отвёртку к крышке и прижмите ухо к рукоятке – стук будет слышен отчётливее. Если при добавлении газа звук не меняет тональность, а лишь учащается, это верный признак проблем именно с распредвалом.

Стук на холодную без прогрева масла до 60–70°C – норма для двигателей с пробегом свыше 100 000 км, если он исчезает через минуту. Но если звук сохраняется дольше или появляется на горячем двигателе, требуется диагностика. Проверьте давление масла: на холостых оно должно быть не ниже 0,8 кг/см² (для 8-клапанного мотора 21114). Падение давления ниже 0,5 кг/см² – критический показатель, требующий немедленного ремонта.

При первых признаках стука замените масло на более вязкое (например, 10W-40 вместо 5W-30) и добавьте присадку для восстановления поверхностей. Если звук не исчезнет в течение 500 км пробега, готовьтесь к демонтажу распредвала: скорее всего, потребуется шлифовка кулачков или замена вкладышей. Игнорирование проблемы приведёт к разрушению постелей и необходимости капитального ремонта головки блока.

Основные места прослушивания стука распредвала под капотом

Второй участок – передняя часть головки блока цилиндров, где установлен шкив распредвала. Здесь стук может быть менее выраженным из-за вибраций ремня ГРМ, но при увеличении оборотов до 2000–2500 об/мин он становится отчётливым. Используйте фонендоскоп или резиновый шланг, прижав его к корпусу натяжного ролика – так удастся отделить звук распредвала от шума ремня.

Третья точка – область возле сальника распредвала с правой стороны двигателя. Стук здесь часто сопровождается подтёками масла, что указывает на износ сальника или самого вала. Прослушивание проводите при холодном двигателе, так как нагрев может искажать звук. Если стук усиливается при резком сбросе газа, вероятна выработка постели распредвала или его подшипников.

Последний участок – зона возле датчика фаз, расположенного на торце головки блока. Здесь стук проявляется при неравномерной работе двигателя или после длительной стоянки. Прослушивание проводите на холостых оборотах, постепенно увеличивая их до 3000 об/мин. Если звук пропадает при прогреве, причиной может быть недостаточная смазка или временное расширение деталей.

Отличия стука распредвала от других шумов двигателя

• От стука гидрокомпенсаторов: распредвал издает более резкий и сухой звук, гидрокомпенсаторы – частый дробный стук, усиливающийся при холодном пуске и исчезающий после прогрева.
• От износа цепи ГРМ: цепь гремит неравномерно, с металлическим «перекатом», особенно на холодную, и сопровождается вибрацией по корпусу двигателя.
• От подшипников насоса охлаждения: насос шумит непрерывно, с визгом или скрежетом, усиливающимся при увеличении оборотов, но без четкой привязки к фазам газораспределения.
• От клапанов: зазорные клапаны стучат реже (один удар за 2 оборота коленвала), звук более высокий и «щелкающий», исчезает после регулировки.

Диагностику проводят стетоскопом: прикладывают к клапанной крышке – стук распредвала усиливается именно здесь. Если звук пропадает при снятии крышки и проверке зазоров в постели, причина в износе вала или вкладышей.

Типичные причины износа распредвала и его постелей

Недостаточный уровень или низкое качество моторного масла – основная причина ускоренного износа распредвала и его постелей на ВАЗ 2114. Масло с вязкостью ниже рекомендованной (5W-40 или 10W-40 для этого двигателя) не обеспечивает необходимой смазочной пленки, особенно при холодном пуске. Использование масел с высоким содержанием присадок на основе цинка и фосфора (ZDDP) продлевает ресурс пар трения, но их дефицит в дешевых маслах приводит к абразивному износу кулачков и постелей уже через 50–70 тыс. км.

Засорение масляных каналов продуктами износа или нагаром нарушает подачу смазки к распредвалу. На ВАЗ 2114 часто забивается канал в головке блока цилиндров, ведущий к постелям, из-за несвоевременной замены масляного фильтра или использования некачественных фильтрующих элементов. Проверка давления масла манометром (норма – 1,5–4,5 кгс/см² на прогретом двигателе) помогает выявить проблему до критического износа.

Перегрев двигателя вызывает деформацию постелей распредвала и ускоряет износ кулачков. На ВАЗ 2114 критическим считается превышение температуры охлаждающей жидкости выше 105°C – при этом алюминиевый сплав головки блока теряет жесткость, а масло разжижается. Частые причины перегрева: неисправный термостат, забитый радиатор или низкий уровень антифриза. Регулярная проверка системы охлаждения и замена термостата каждые 60 тыс. км снижает риск.

Неправильная установка распредвала или нарушение зазоров в приводе ГРМ приводит к неравномерной нагрузке на кулачки. На ВАЗ 2114 зазор между кулачком и толкателем должен составлять 0,2±0,05 мм для впускных клапанов и 0,35±0,05 мм для выпускных. Превышение этих значений вызывает ударные нагрузки, недостаточный зазор – повышенное трение. Проверка и регулировка зазоров требуется каждые 30 тыс. км.

Использование некачественных или неоригинальных деталей при ремонте ускоряет износ. Постели распредвала на ВАЗ 2114 изготавливаются из алюминиевого сплава АК9М2, а распредвал – из чугуна ВЧ50. Замена на детали с другими характеристиками (например, стальные постели) нарушает тепловое расширение и приводит к задирам. При ремонте рекомендуется использовать только оригинальные запчасти или аналоги от проверенных производителей (например, «АвтоВАЗ» или «КЗАТЭ»).

Попадание абразивных частиц в масло из-за износа поршневых колец или сальников клапанов вызывает микроцарапины на поверхности кулачков и постелей. На ВАЗ 2114 с пробегом свыше 150 тыс. км часто наблюдается повышенный расход масла (более 500 г на 1000 км), что указывает на необходимость проверки компрессии и состояния ЦПГ. Установка масляного фильтра с противодренажным клапаном и замена масла каждые 7–8 тыс. км минимизирует риск.

Чрезмерные нагрузки на двигатель при низких оборотах (езда «внатяг») ухудшают смазку распредвала. На ВАЗ 2114 оптимальный диапазон оборотов для длительной работы – 2000–4000 об/мин. Езда на оборотах ниже 1500 об/мин приводит к масляному голоданию, особенно в холодное время года. Рекомендуется избегать длительной работы двигателя на холостом ходу и использовать пониженные передачи при движении под нагрузкой.

Коррозия постелей распредвала возникает при длительном простое автомобиля без консервации. На ВАЗ 2114 алюминиевые постели подвержены окислению при контакте с остатками влаги в масле или конденсатом. Перед длительным хранением (более 3 месяцев) необходимо слить старое масло, залить свежее с консервирующими присадками и прокрутить двигатель стартером без запуска. При обнаружении коррозии постели требуют расточки или замены головки блока.

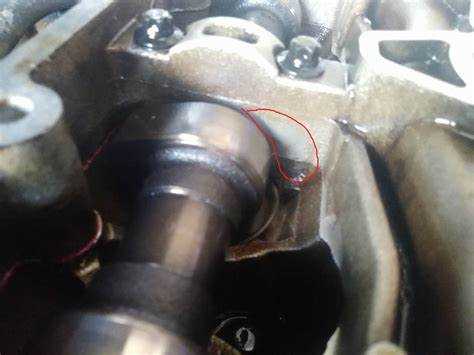

Как проверить состояние распредвала без разборки двигателя

Первый способ – анализ шумов через стетоскоп или металлический стержень. Запустите двигатель на холостых оборотах и приложите инструмент к крышке клапанов в зоне расположения распредвала (между 2-м и 3-м цилиндрами). Характерный металлический стук с частотой, синхронной оборотам коленвала (≈1:2), указывает на износ кулачков или подшипниковых опор. Для точности сравните звук с эталонным: на исправном моторе ВАЗ 2114 распредвал издает равномерный шелест без резких ударов. Проверку проводите при температуре масла 80–90°C – холодное масло маскирует дефекты.

Второй метод – замер давления масла в магистрали. Подключите манометр к датчику давления (расположен на ГБЦ рядом с распредвалом) и сравните показания с нормативом:

• Холостой ход (800–900 об/мин): 0,8–1,2 кгс/см²;
• 2000 об/мин: 2,0–2,5 кгс/см².

Падение давления на 20% и более при прогретом двигателе сигнализирует о повышенных зазорах в опорах распредвала или износе масляного насоса. Дополнительно оцените состояние масла: наличие металлической стружки на магнитной пробке поддона – косвенный признак разрушения подшипников. Для исключения ошибок повторите замер после замены масляного фильтра и масла на синтетику вязкостью 5W-40.

Что делать при обнаружении стука распредвала: шаги по диагностике и ремонту

Первым шагом при появлении стука распредвала на ВАЗ 2114 станет проверка уровня и состояния моторного масла. Снимите щуп, протрите его чистой ветошью и оцените качество смазки: черный цвет, металлическая стружка или запах гари указывают на необходимость немедленной замены. Если масло в норме, измерьте его уровень – при недостатке долейте до отметки «MAX». Используйте только рекомендованные производителем масла: для 8-клапанного двигателя – 5W-40 или 10W-40, для 16-клапанного – 5W-30. Проверьте также состояние масляного фильтра: забитый фильтр снижает давление в системе, что провоцирует стук.

Далее проведите диагностику гидрокомпенсаторов, если они установлены на вашем двигателе. Запустите мотор и прослушайте стук на холодную и горячую: если шум пропадает после прогрева, вероятна неисправность гидрокомпенсаторов из-за загрязнения или износа. Для проверки снимите клапанную крышку и осмотрите элементы – на них не должно быть следов задиров, трещин или чрезмерного люфта. При обнаружении дефектов замените гидрокомпенсаторы комплектом, так как их ресурс обычно одинаков. Если стук сохраняется, переходите к проверке распредвала.

Для оценки состояния распредвала потребуется частичная разборка ГРМ. Снимите ремень или цепь привода, демонтируйте крышку подшипников распредвала и осмотрите шейки и кулачки. Допустимый износ шеек – не более 0,05 мм, кулачков – 0,1 мм. Измерьте зазоры в подшипниках с помощью микрометра и щупа: предельные значения для 8-клапанного двигателя – 0,15 мм, для 16-клапанного – 0,1 мм. При превышении этих параметров распредвал подлежит замене. Одновременно проверьте состояние постели распредвала: задиры или выработка требуют фрезеровки или замены головки блока.
