Как работает вариатор на автомобиле

Вариатор (CVT) – это бесступенчатая трансмиссия, которая плавно изменяет передаточное отношение без фиксированных передач. В отличие от классической АКПП с гидротрансформатором или механической коробки, где переключения ощущаются как рывки, CVT обеспечивает непрерывное ускорение. Это достигается за счёт работы двух раздвижных шкивов (ведущего и ведомого), соединённых металлическим ремнём или цепью. Диаметр шкивов регулируется гидравликой, изменяя передаточное число от 0,5 до 2,5 в зависимости от модели.

Ключевой элемент – металлический ремень или цепь. Ремень состоит из сотен стальных пластин, зажатых между двумя кольцами из высокопрочной стали. При работе он не растягивается, а передаёт крутящий момент за счёт трения о поверхность шкивов. Цепь (например, в вариаторах Audi Multitronic) работает по тому же принципу, но выдерживает большие нагрузки – до 400 Н·м. Оба варианта требуют специальной жидкости с высоким коэффициентом трения, иначе ремень начнёт проскальзывать, что приведёт к износу.

Гидравлическая система управляет давлением на шкивы, регулируя их диаметр. При старте ведущий шкив сужается, а ведомый расширяется – это создаёт максимальное передаточное отношение (аналог первой передачи). По мере разгона ведущий шкив расширяется, а ведомый сужается, снижая обороты двигателя при сохранении скорости. Электроника отслеживает нагрузку, обороты и положение педали газа, корректируя давление в реальном времени. Важно: резкие ускорения или буксировка увеличивают нагрузку на ремень, сокращая ресурс вариатора до 150–200 тыс. км.

Преимущества CVT – экономичность и плавность хода. Двигатель всегда работает в оптимальном диапазоне оборотов (обычно 1500–2500 об/мин), что снижает расход топлива на 5–10% по сравнению с АКПП. Однако есть и ограничения: вариаторы плохо переносят высокие нагрузки, поэтому не ставятся на мощные внедорожники или спортивные авто. Также они чувствительны к перегреву – при длительном движении в пробках рекомендуется включать нейтраль, чтобы избежать перегрева жидкости.

Обслуживание вариатора требует строгого соблюдения регламента. Замена жидкости – каждые 60–80 тыс. км (в зависимости от модели), причём использовать нужно только оригинальную или одобренную производителем ATF. Фильтры тонкой очистки меняются вместе с жидкостью, а фильтр грубой очистки (сетка в поддоне) промывается. Игнорирование этих правил приводит к загрязнению гидроблока, что вызывает рывки и преждевременный выход из строя. Совет: перед покупкой б/у автомобиля с CVT проверьте уровень и состояние жидкости – тёмный цвет и запах гари сигнализируют о проблемах.

Какие детали составляют основу вариатора и как они взаимодействуют

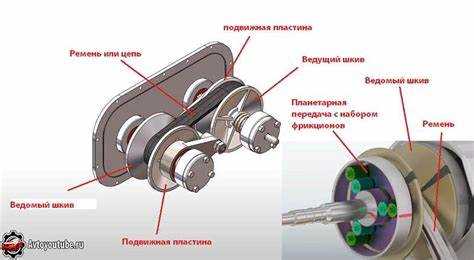

Основа вариатора – два раздвижных шкива (ведущий и ведомый) и металлический ремень или цепь. Ведущий шкив соединён с коленвалом двигателя, ведомый – с приводом колёс. Каждый шкив состоит из двух конических дисков: один неподвижен, второй перемещается вдоль оси гидравлическим приводом. Изменение расстояния между дисками регулирует рабочий диаметр шкива, заставляя ремень перемещаться по конической поверхности. Для вариаторов с цепью (например, в Audi Multitronic) вместо ремня используется набор стальных пластин, соединённых штифтами, что повышает крутящий момент до 400 Н·м.

• Гидравлический блок управления – распределяет давление масла (до 60 бар) для перемещения подвижных дисков. Датчики частоты вращения и нагрузки корректируют положение шкивов в реальном времени, обеспечивая плавное изменение передаточного отношения от 0,4 до 2,5.
• Масляный насос – создаёт давление для работы гидравлики. В вариаторах Jatco (Nissan) используется насос трохоидного типа с производительностью до 20 л/мин при 6000 об/мин.
• Демпфер крутильных колебаний – гасит вибрации от двигателя. В вариаторах Subaru Lineartronic применяется двухмассовый маховик с пружинными элементами, снижающий нагрузку на ремень на 30%.
• Система охлаждения – отводит тепло от масла. В вариаторах Toyota Direct Shift-CVT радиатор интегрирован в контур системы охлаждения двигателя, поддерживая температуру масла в диапазоне 80–100°C.

При эксплуатации рекомендуется менять масло каждые 60 000 км (для вариаторов с цепью – каждые 40 000 км) и избегать резких ускорений с места, чтобы предотвратить проскальзывание ремня и износ конических поверхностей.

Почему ремень или цепь в вариаторе не проскальзывает при передаче крутящего момента

Вариаторные ремни и цепи проектируются с расчётом на высокое трение между рабочими поверхностями. Металлические ремни состоят из сотен стальных пластин, соединённых гибкими лентами, а их боковые грани имеют микрорельеф, увеличивающий коэффициент трения до 0,3–0,5. Цепи, например, в вариаторах Audi Multitronic, используют специальные звенья с насечками, которые входят в зацепление с конусами шкивов под давлением до 40 бар.

Ключевую роль играет гидравлическая система управления шкивами. Давление масла в цилиндрах вариатора достигает 60–80 бар, что обеспечивает плотное прижатие ремня или цепи к поверхности конусов. Даже при максимальном крутящем моменте (например, 380 Н·м у Toyota Corolla с вариатором Direct Shift) проскальзывание исключается за счёт постоянной корректировки усилия прижима блоком управления.

Материалы контактных поверхностей подбираются с учётом износостойкости и адгезии. Шкивы изготавливают из закалённой стали с твёрдостью 60–65 HRC, а ремни покрывают нитридом титана или алмазоподобным углеродом (DLC). Такое сочетание снижает риск микроскольжения даже при резких ускорениях, когда нагрузка на ремень возрастает на 30–40% за 0,1 секунды.

Смазка в вариаторе работает в режиме граничного трения. Специальные трансмиссионные масла (например, CVT Fluid FE) содержат присадки, формирующие на поверхностях тонкую плёнку толщиной 0,5–2 мкм. Она предотвращает сухое трение, но не снижает сцепление – в отличие от обычных масел, коэффициент трения здесь остаётся на уровне 0,12–0,15 даже при температуре 120°C.

Конструкция ремня или цепи предусматривает саморегулирование натяжения. В металлических ремнях ленты из высокопрочной стали (предел прочности 2000–2500 МПа) компенсируют растяжение, а в цепях – пружинные элементы между звеньями. Это позволяет поддерживать оптимальное усилие прижима независимо от износа или температурных деформаций.

Электронный контроль вариатора отслеживает параметры с частотой до 1000 раз в секунду. Датчики давления, температуры и скорости вращения шкивов корректируют гидравлическое давление в реальном времени. При обнаружении признаков проскальзывания (например, расхождение оборотов входного и выходного валов более чем на 0,5%) система увеличивает прижимное усилие на 15–20% за 50–100 мс.

Как изменяется передаточное число в вариаторе без ступеней переключения

В вариаторе передаточное число регулируется изменением рабочих диаметров ведущего и ведомого шкивов. Каждый шкив состоит из двух конических дисков, которые сдвигаются или раздвигаются гидравлическим приводом. При уменьшении диаметра ведущего шкива и одновременном увеличении диаметра ведомого передаточное число снижается, обеспечивая высокую скорость при низком крутящем моменте. Обратный процесс – увеличение диаметра ведущего и уменьшение ведомого – повышает передаточное число, усиливая тягу на колесах.

Гидравлическая система управляет положением дисков с точностью до 0,1 мм, реагируя на сигналы блока управления. Давление масла в цилиндрах шкивов регулируется электромагнитными клапанами, которые получают команды от датчиков оборотов двигателя, скорости автомобиля и положения педали акселератора. Для плавного изменения передаточного числа используется алгоритм, учитывающий не только текущие параметры, но и прогнозируемую нагрузку, например, при разгоне или подъеме в гору.

Ремень или цепь вариатора передает крутящий момент между шкивами, адаптируясь к их изменяющемуся диаметру. Металлический ремень состоит из стальных лент и сегментов, которые прижимаются к дискам силой до 30 кН, исключая проскальзывание. Цепные вариаторы используют пластинчатые звенья, соединенные осями, что позволяет выдерживать нагрузки до 400 Н·м без деформации. Критическое значение имеет смазка: масло должно сохранять вязкость при температурах от -30°C до +150°C и не образовывать пены под высоким давлением.

Передаточное число в вариаторе может изменяться в диапазоне от 0,4 до 2,5 в зависимости от конструкции. Например, в вариаторах Jatco для Nissan этот диапазон составляет 0,42–2,34, а в агрегатах ZF для BMW – 0,44–2,43. Для расширения диапазона некоторые производители добавляют двухступенчатый планетарный редуктор, который включается при старте или на высоких скоростях, имитируя работу классической АКПП. Это позволяет снизить нагрузку на ремень и увеличить ресурс вариатора до 200–250 тыс. км.

Чтобы продлить срок службы вариатора, избегайте резких ускорений с места и длительной езды на предельных оборотах. Регулярно проверяйте уровень и состояние масла: для большинства моделей интервал замены составляет 60 тыс. км, но при агрессивной эксплуатации его стоит сократить до 40 тыс. км. Используйте только рекомендованные производителем жидкости, например, Nissan CVT Fluid NS-3 или Toyota CVT FE. При появлении вибраций или рывков немедленно диагностируйте вариатор – игнорирование симптомов приводит к разрушению ремня и дорогостоящему ремонту.

Чем отличается работа вариатора на подъёме и при резком ускорении

На подъёме вариатор поддерживает оптимальные обороты двигателя за счёт плавного изменения передаточного отношения. Система фиксирует увеличение нагрузки по данным датчиков крутящего момента и положения дроссельной заслонки, после чего смещает ремень или цепь в сторону пониженных передач. Например, при уклоне 10% и скорости 40 км/ч вариатор Nissan X-Tronic переходит на передаточное число ~2,5:1, удерживая обороты в диапазоне 2200–2800 об/мин. Это предотвращает перегрузку двигателя и снижает расход топлива на 8–12% по сравнению с фиксированной передачей.

При резком ускорении вариатор реагирует иначе: алгоритмы управления имитируют переключение «виртуальных» передач для быстрого набора скорости. В режиме «Sport» или при полном нажатии педали акселератора система за 0,2–0,4 секунды смещает ремень в положение, эквивалентное пониженной передаче (например, 1,8:1), а затем плавно возвращает его к оптимальному соотношению. Такая логика позволяет избежать задержек, характерных для классических АКПП, и обеспечивает разгон до 100 км/ч на 0,5–0,7 секунды быстрее, чем в экономичном режиме.

Ключевое отличие – в приоритетах управления. На подъёме вариатор стремится к стабильности: гидравлическая система поддерживает постоянное давление на ремень, предотвращая проскальзывание, а блок управления корректирует угол наклона конусов с шагом 0,01 мм. При резком ускорении приоритет отдаётся динамике – давление в системе повышается на 20–30%, а алгоритмы учитывают температуру масла и износ ремня, чтобы избежать перегрева. В автомобилях с адаптивными вариаторами (например, Subaru Lineartronic) при частом резком ускорении система автоматически увеличивает интервал замены масла на 15–20%.

Для продления ресурса вариатора на подъёмах рекомендуется включать режим «L» или «Manual» на уклонах свыше 15%, а при резких ускорениях – избегать длительной работы на оборотах выше 5000 об/мин. Владельцам автомобилей с цепными вариаторами (Audi Multitronic) следует чаще проверять уровень масла: при агрессивном стиле вождения его расход увеличивается на 0,3–0,5 л на 1000 км. На подъёмах свыше 20% целесообразно переключаться на ручной режим, фиксируя передаточное число в диапазоне 2,5–3,0:1, чтобы снизить нагрузку на гидротрансформатор.

Какие датчики контролируют работу вариатора и что происходит при их поломке

Вариатор управляется блоком TCM (Transmission Control Module), который получает данные от нескольких ключевых датчиков. Основные из них: датчик частоты вращения входного вала, датчик частоты вращения выходного вала, датчик положения селектора, датчик давления масла и датчик температуры рабочей жидкости. Первый определяет скорость вращения коленвала двигателя, второй – скорость движения автомобиля. Разница между их показаниями позволяет TCM корректировать передаточное отношение шкивов.

Датчик положения селектора фиксирует выбранный режим (P, R, N, D) и передает сигнал в TCM для активации соответствующей программы управления. При его неисправности вариатор может не переключаться в нужный режим или запускать аварийный режим с ограничением оборотов. Типичные симптомы поломки: отсутствие реакции на перемещение селектора, самопроизвольное включение режима N, ошибки P0705 или P0850 в диагностике.

Датчик давления масла контролирует гидравлическое усилие, необходимое для сжатия ремня между шкивами. Если давление падает ниже нормы (обычно 1,5–3,5 МПа в зависимости от модели), TCM снижает нагрузку на трансмиссию, ограничивая крутящий момент. При выходе датчика из строя вариатор переходит в аварийный режим с фиксированным передаточным числом, что приводит к рывкам, пробуксовкам и перегреву. Критическая ошибка: P0868 (низкое давление масла).

Датчик температуры рабочей жидкости предотвращает перегрев вариатора, регулируя охлаждение и корректируя алгоритмы работы. При превышении порога (обычно 120–130°C) TCM снижает нагрузку или включает принудительное охлаждение. Если датчик неисправен, система не получает данных о реальной температуре, что может привести к перегреву ремня и разрушению конусов. Признаки поломки: резкое падение динамики, включение индикатора «Check Engine» с ошибками P0710 или P0711.

При подозрении на неисправность датчиков вариатора первым шагом должна быть диагностика сканером OBD-II с поддержкой протокола CAN. Не рекомендуется продолжать эксплуатацию автомобиля с ошибками по датчикам – это ускоряет износ механических компонентов. Замена датчиков должна выполняться с использованием оригинальных запчастей или аналогов с подтвержденной совместимостью, так как некорректные данные могут спровоцировать сбои в работе TCM.

Как водитель ощущает работу вариатора в сравнении с автоматической коробкой передач

Первое, что бросается при вождении автомобиля с вариатором, – отсутствие привычных «переключений». В классическом автомате водитель чувствует легкие толчки или задержки при смене передач, особенно на 1500–2500 об/мин. Вариатор же поддерживает оптимальные обороты двигателя плавно, без скачков: если нажать педаль газа, стрелка тахометра поднимется до нужного значения и зафиксируется, пока не изменится нагрузка. Это создает ощущение «бесконечной передачи», где мотор работает в узком диапазоне оборотов – например, 2000–3000 об/мин при разгоне, вместо резких переходов между 1500 и 4000, как в АКПП.

Разгон на вариаторе воспринимается иначе: вместо рывков при переключениях слышен монотонный гул двигателя, который нарастает по тону, но не по громкости. Водители, привыкшие к автомату, часто описывают это как «резиновую тягу» – машина ускоряется без четких ступеней, словно подключена к эластичной ленте. На трассе при обгоне это проявляется в моментальном отклике: обороты мгновенно поднимаются до 4000–5000, но без характерного «провала» или задержки, свойственных гидротрансформатору АКПП.

Еще одно отличие – поведение при торможении двигателем. В автомате при сбросе газа на спуске коробка переключается на пониженную передачу, создавая эффект «подхвата» и легкие толчки. Вариатор же просто снижает передаточное отношение, поддерживая обороты на уровне 1200–1500, без ощутимых переходов. Это делает торможение более предсказуемым, но менее «спортивным» – водитель не чувствует, как коробка «помогает» замедлению, а лишь слышит ровный гул мотора.

Шумность работы – ключевой фактор восприятия. В автомате переключения сопровождаются кратковременным снижением оборотов и последующим подхватом, что создает ритмичный звук. Вариатор же генерирует постоянный шум на одной ноте, который может утомлять на длительных поездках. Например, на крейсерской скорости 110 км/ч двигатель с вариатором держит 2200 об/мин, тогда как в автомате обороты могут «плавать» между 1800 и 2400 при переключениях. Производители маскируют это программными «виртуальными передачами», имитирующими ступени, но эффект не всегда убедителен.

Реакция на резкое нажатие газа в вариаторе отличается от автомата. В АКПП сначала происходит задержка (0,2–0,5 с), пока гидротрансформатор «раскручивается», затем – переключение на пониженную передачу. Вариатор реагирует мгновенно: обороты подскакивают на 500–800 об/мин за 0,1–0,3 с, но без физического толчка. Это создает иллюзию большей динамики, хотя реальное ускорение может быть сопоставимо. Водителям, пересаживающимся с автомата, рекомендуется первые 200–300 км адаптироваться к отсутствию «ступеней», чтобы избежать дискомфорта от непривычной работы мотора.

Экономичность вариатора проявляется в повседневной эксплуатации. При равномерном движении расход топлива снижается на 5–10% за счет поддержания оптимальных оборотов. Однако в режиме «кик-даун» (резкое ускорение) вариатор может удерживать высокие обороты дольше, чем автомат, что увеличивает расход на 3–7% в городском цикле. Водителю стоит избегать постоянных резких разгонов, чтобы сохранить ресурс ремня или цепи вариатора – их износ ускоряется при частых перепадах нагрузки, особенно в диапазоне 3000–5000 об/мин.
