Генератор – ключевой элемент электросистемы автомобиля, от которого зависит зарядка аккумулятора и питание бортовой сети. Даже незначительные неисправности приводят к падению напряжения, разряду АКБ или выходу из строя электронных компонентов. Диагностика снятого генератора позволяет выявить дефекты обмоток, диодного моста, регулятора напряжения и подшипников без риска повреждения проводки или ЭБУ. Ниже – последовательность проверки с использованием мультиметра, осциллографа и визуального осмотра.
Перед началом работ убедитесь, что генератор отключен от аккумулятора и снят с автомобиля. Для проверки потребуются: мультиметр с диапазоном измерения сопротивления до 200 Ом и напряжения до 50 В, источник постоянного тока на 12 В (например, лабораторный блок питания), контрольная лампа на 12 В мощностью 3–5 Вт, а также динамометрический ключ для проверки момента затяжки подшипников. Избегайте использования мощных ламп накаливания – они могут повредить диодный мост.

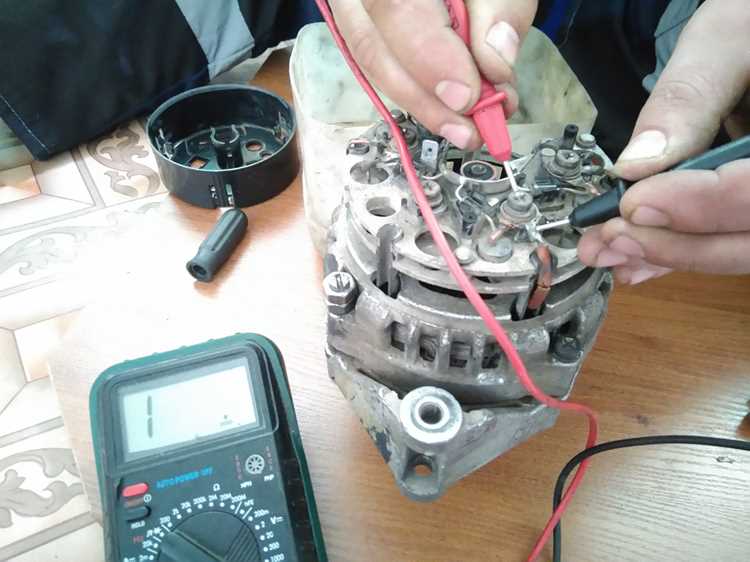

Второй этап – диагностика диодного моста. Переведите мультиметр в режим проверки диодов. Прямое падение напряжения на исправном диоде составляет 0,5–0,7 В, обратное сопротивление – бесконечность. Если прибор показывает одинаковые значения в обоих направлениях или нулевое сопротивление, диод неисправен. Проверяйте каждый диод отдельно: положительные диоды на плюсовой шине, отрицательные – на корпусе. Замените мост целиком при обнаружении хотя бы одного дефектного элемента.
Какие инструменты понадобятся для диагностики генератора
Для проверки снятого генератора потребуются: мультиметр с диапазоном измерения постоянного и переменного напряжения (не менее 20 В), тестер диодов (встроенный в мультиметр или отдельный), нагрузочная вилка (для проверки под нагрузкой до 50 А), осциллограф (опционально, для анализа формы выходного сигнала), а также стандартный набор инструментов – отвёртки с изолированными ручками, торцевые ключи (обычно на 10, 13, 17 мм), пассатижи и щуп для проверки зазоров. Для разборки понадобятся съёмник подшипников и молоток с резиновой или пластиковой головкой. Не забудьте про контрольную лампу на 12 В – она поможет быстро выявить обрывы в цепи возбуждения.
Дополнительно пригодятся: штангенциркуль для измерения диаметра контактных колец (допустимый износ – не более 0,5 мм), мегомметр (для проверки сопротивления изоляции обмоток, минимальное значение – 1 МОм), а также источник питания 12 В с регулируемым током (до 5 А) для тестирования регулятора напряжения. Если генератор оснащён интегральным регулятором, потребуется схема его подключения – без неё корректная проверка невозможна.

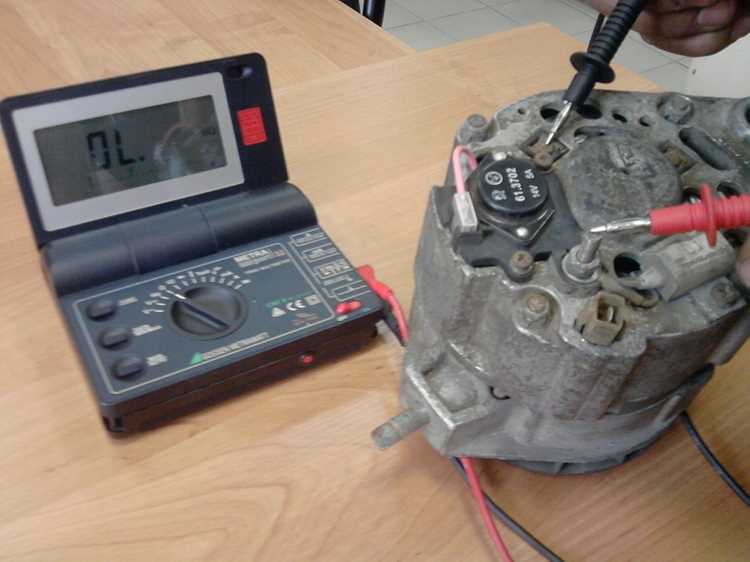

Как проверить обмотку статора на обрыв и короткое замыкание
Проверка на межвитковое замыкание требует специализированного прибора – мегомметра или индукционного тестера. При отсутствии оборудования используйте метод сравнения: замерьте сопротивление всех трех обмоток. Разница более 10% между показаниями – признак короткого замыкания. Альтернатива – подача переменного напряжения 12 В на обмотку через лампу накаливания: равномерное свечение без искрения подтверждает исправность.
| Параметр | Норма | Отклонение | Причина |
|---|---|---|---|
| Сопротивление между фазами | 0,1–0,5 Ом | <0,1 Ом или ∞ | КЗ или обрыв |
| Сопротивление на корпус | >1 МОм | <1 МОм | Пробой изоляции |
| Разница сопротивлений обмоток | <10% | >10% | Межвитковое КЗ |
Способы проверки ротора на целостность и сопротивление
Для проверки обмотки ротора на обрыв или короткое замыкание используйте мультиметр в режиме измерения сопротивления (200 Ом). Подключите щупы к контактным кольцам: исправная обмотка покажет сопротивление в пределах 2–5 Ом (точные значения зависят от модели генератора – уточняйте по сервисной документации). Если прибор показывает «1» (бесконечность), обмотка оборвана; если сопротивление близко к нулю – короткое замыкание. Дополнительно проверьте изоляцию обмотки относительно корпуса ротора: установите мультиметр в режим мегаомметра (200 МОм) и приложите один щуп к кольцу, второй – к валу или сердечнику. Сопротивление должно быть не менее 1 МОм, иначе изоляция нарушена.
Визуальный осмотр ротора выявит механические повреждения: оплавление лаковой изоляции, потемнение витков, следы перегрева или коррозии на контактных кольцах. Проверьте биение ротора с помощью индикатора часового типа: закрепите ротор в центрах токарного станка или на призмах, установите индикатор на кольцо и прокрутите вал. Допустимое биение – не более 0,05 мм. При превышении нормы кольца протачивают или заменяют. Для проверки межвиткового замыкания используйте специализированный прибор ПДО-1 или аналоги: подайте переменное напряжение на обмотку и измерьте ЭДС на кольцах – разница более 5% указывает на дефект.
Как прозвонить диодный мост мультиметром и выявить неисправности
Диодный мост генератора состоит из 6 диодов (в большинстве случаев), собранных по мостовой схеме. Для проверки потребуется мультиметр в режиме прозвонки диодов (символ диода на переключателе) или измерения сопротивления (200–2000 Ом). Перед началом отсоедините мост от обмоток статора и регулятора напряжения, чтобы исключить ложные показания.
- Если в обоих направлениях мультиметр показывает 0 или близкое к нему значение – диод пробит.
- Если в обоих направлениях сопротивление высокое (более 1 МОм) – диод в обрыве.
- Если показания в прямом направлении отличаются от эталонных (например, 0,1 В или 1 В) – диод деградировал и подлежит замене.
Проверяйте каждый диод отдельно, не полагаясь на визуальный осмотр. Даже микротрещины или потемнения на корпусе могут не отражать реальное состояние полупроводника. Особое внимание уделите диодам, расположенным на радиаторе: они чаще выходят из строя из-за перегрева. Если мост собран на плате, прозванивайте диоды, не выпаивая их, но учитывайте возможное влияние соседних элементов.
После проверки замените все неисправные диоды или мост целиком. При замене отдельных диодов используйте элементы с такими же параметрами: прямым током не менее 10 А и обратным напряжением от 100 В. Убедитесь, что пайка выполнена качественно, без холодных спаев, а корпус диода не касается соседних деталей. После сборки повторите проверку мультиметром, чтобы исключить ошибки монтажа.
Проверка подшипников и щеточного узла на износ и люфт
Подшипники генератора работают в условиях высоких нагрузок и температур, поэтому их износ – одна из основных причин шума и вибрации. Осмотрите наружный и внутренний подшипники на наличие следов ржавчины, вытекшей смазки или металлической стружки. Проверьте радиальный люфт, зафиксировав вал генератора и покачивая шкив в стороны: допустимое смещение – не более 0,05 мм. Превышение этого значения указывает на необходимость замены.
Для проверки осевого люфта зажмите ротор в тисках через мягкие прокладки и попробуйте сдвинуть его вдоль оси. Если смещение превышает 0,1 мм, подшипники изношены. Обратите внимание на звук при вращении: скрежет или гул на низких оборотах сигнализируют о разрушении сепаратора или шариков. В таких случаях ремонт нецелесообразен – только замена.
Щеточный узел проверяется визуально и инструментально. Измерьте длину щеток штангенциркулем: минимально допустимый размер – 5 мм (для большинства моделей). Если щетки короче, их ресурс исчерпан. Осмотрите поверхность на наличие сколов, трещин или неравномерного износа – это признак перекоса или заедания в направляющих. Проверьте усилие прижима пружин динамометром: норма – 1,5–2,5 Н.
Люфт щеток в держателях не должен превышать 0,2 мм. Зажмите щетку пальцами и попробуйте покачать её в пазах: чрезмерное смещение приводит к искрению и нестабильному контакту с коллектором. Обратите внимание на цвет рабочей поверхности щеток: черный нагар или блестящие следы перегрева говорят о проблемах с контактом или перегрузке генератора.
Коллектор ротора требует отдельной проверки. Протрите его поверхность безворсовой салфеткой, смоченной в спирте, и осмотрите на наличие рисок, выработки или подгораний. Глубина канавок между ламелями не должна превышать 0,5 мм. Если коллектор имеет неровности, его можно проточить на токарном станке с последующей шлифовкой мелкозернистой наждачной бумагой (зернистость 1000–1200). После обработки обязательно продуйте пазы сжатым воздухом.
Перед сборкой смажьте подшипники специализированной смазкой (например, Литол-24 или Mobil Polyrex EM), но не переусердствуйте – избыток смазки приведет к её вытеканию и загрязнению щеточного узла. Убедитесь, что щетки свободно перемещаются в держателях и не заедают при нажатии. После установки генератора на автомобиль проверьте его работу под нагрузкой: отсутствие посторонних шумов и стабильное напряжение (13,8–14,5 В) подтвердят правильность диагностики и ремонта.
Сборка генератора после диагностики и тестирование под нагрузкой
Перед сборкой очистите все детали от остатков старой смазки, пыли и металлической стружки. Используйте безворсовую салфетку и очиститель контактов (например, CRC Electrical Cleaner) для контактных колец и щёток. Проверьте состояние подшипников: если люфт превышает 0,05 мм или слышен шум при вращении, замените их. Нанесите на подшипники высокотемпературную смазку (SKF LGMT 2 или аналог) – не более 30% объёма полости, иначе избыток выдавится на обмотки.
Сборку начинайте с установки ротора в переднюю крышку. Убедитесь, что шпонка на валу совпадает с пазом в крышке, иначе при затяжке гайки возможен перекос. Момент затяжки гайки крепления шкива – 40–50 Н·м для большинства моделей (уточните по сервисной документации). При установке статора проверьте зазор между ротором и статором: он должен быть равномерным по окружности (0,3–0,5 мм). Затягивайте болты крепления статора крест-накрест с усилием 8–10 Н·м.
- Щёточный узел: перед установкой проверьте длину щёток – минимально допустимая 5 мм. При меньшей длине замените комплект. Убедитесь, что пружины щёток обеспечивают усилие 150–200 гс (измерьте динамометром).
- Диодный мост: прозвоните каждый диод мультиметром в режиме проверки диодов (падение напряжения 0,4–0,7 В в прямом направлении, обрыв в обратном). Припаяйте провода к мосту только после проверки – перегрев может вывести диоды из строя.
- Регулятор напряжения: подключите его к источнику 12 В и мультиметру. При подаче напряжения 13,5–14,5 В на вход регулятор должен отключать выход (показания мультиметра на выходе – 0 В).
Тестирование под нагрузкой проводите на стенде или с помощью нагрузочной вилки. Подключите генератор к аккумулятору (12,6 В) и запустите двигатель стенда на 1500–2000 об/мин. Подавайте нагрузку ступенчато: 20 А, 40 А, 60 А (максимальный ток для большинства легковых генераторов – 80–100 А). Контролируйте напряжение на клеммах аккумулятора – оно должно стабильно держаться в пределах 13,8–14,4 В. При падении напряжения ниже 13,5 В проверьте обмотки статора на межвитковое замыкание (сопротивление между фазами должно быть одинаковым, разброс не более 0,1 Ом). После 30 минут работы под нагрузкой температура корпуса не должна превышать 80 °C – используйте пирометр для контроля.
