Как увеличить обороты электродвигателя 12 вольт

Электродвигатели постоянного тока на 12В широко применяются в моделях, робототехнике и маломощных устройствах. Стандартные обороты таких двигателей обычно составляют 3000–6000 об/мин, но в ряде задач требуется их увеличение без замены мотора. Основные методы повышения оборотов включают изменение напряжения питания, оптимизацию нагрузки и модификацию конструкции.

Увеличение напряжения – самый прямой способ. При номинальных 12В двигатель может стабильно работать на 14–16В, повышая обороты на 15–25%. Однако превышение 18В ведет к перегреву обмоток и сокращению ресурса. Для точного контроля используйте регулируемый источник питания с защитой от скачков тока. Важно: проверьте допустимые пределы напряжения в технической документации двигателя.

Снижение механической нагрузки на вал позволяет двигателю развивать максимальные обороты. Уберите лишние шестерни, уменьшите трение в подшипниках или замените смазку на менее вязкую. Для двигателей с редуктором оптимально использовать передаточное число 1:1 или понижающее, если требуется баланс между оборотами и крутящим моментом.

Модификация обмоток – радикальный метод, требующий разборки двигателя. Уменьшение числа витков в обмотке якоря снижает индуктивность, увеличивая обороты на 30–50%, но одновременно падает крутящий момент. Альтернатива – замена щеток на более жесткие или установка неодимовых магнитов для усиления магнитного поля. Внимание: такие изменения нарушают заводские характеристики и могут привести к нестабильной работе.

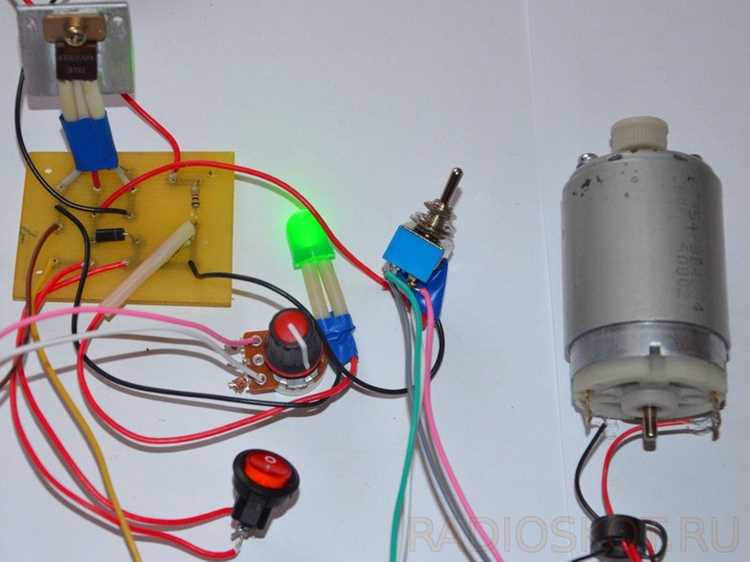

Использование ШИМ-регулятора (широтно-импульсной модуляции) позволяет плавно изменять эффективное напряжение без потерь мощности. Частота ШИМ должна быть выше 20 кГц, чтобы избежать слышимого гула и вибраций. Для двигателей с номинальным током до 5А подойдут модули на базе микросхемы LM2596 или XL4015, обеспечивающие КПД до 95%.

Как увеличить напряжение питания без повреждения двигателя

Электродвигатели на 12В рассчитаны на номинальное напряжение, но их обороты можно повысить, увеличив питание до 14–16В. Превышение этого диапазона приводит к перегреву обмоток, ускоренному износу подшипников и сокращению ресурса. Перед изменением напряжения проверьте паспортные данные двигателя: допустимое превышение обычно не более 10–15% от номинала. Для двигателей с постоянными магнитами риск повреждения выше из-за отсутствия регулировки магнитного потока.

Используйте лабораторный блок питания с регулировкой напряжения и ограничением тока. Начните с 12В, постепенно повышая напряжение на 0,5В с интервалом в 30 секунд. Контролируйте температуру корпуса двигателя: при нагреве выше 60°C дальнейшее увеличение напряжения недопустимо. Для точного измерения используйте бесконтактный термометр или термопару, закреплённую на статоре.

• ШИМ-регулятор (широтно-импульсная модуляция) – безопасный способ повысить эффективное напряжение без изменения амплитуды. Установите частоту 10–20 кГц, чтобы минимизировать пульсации тока и нагрев. Коэффициент заполнения импульсов (duty cycle) можно увеличить до 90%, но следите за током: он не должен превышать номинальный более чем на 20%.
• Повышающий преобразователь DC-DC (boost converter) подходит для увеличения напряжения с сохранением стабильности. Выбирайте модели с КПД не ниже 85% и током нагрузки на 30% выше номинального тока двигателя. Например, для двигателя на 5А используйте преобразователь на 6,5А. Подключайте конденсаторы ёмкостью 100–220 мкФ на входе и выходе для сглаживания пульсаций.
• Последовательное соединение аккумуляторов – простой, но нерегулируемый метод. Два 12В аккумулятора дадут 24В, что критично для большинства двигателей. Используйте только для кратковременных испытаний с обязательным контролем температуры и тока. Для длительной работы этот способ неприменим.

Охлаждение – ключевой фактор при повышенном напряжении. Установите дополнительный вентилятор с расходом воздуха не менее 50 CFM (кубических футов в минуту) или радиатор с тепловыми трубками. Для двигателей мощностью свыше 100 Вт используйте принудительное жидкостное охлаждение с циркуляцией дистиллированной воды. Температура обмоток не должна превышать 80°C даже при пиковой нагрузке.

Мониторинг параметров в реальном времени предотвращает повреждения. Подключите амперметр с шунтом на 75 мВ для измерения тока и вольтметр с точностью 0,1В. Используйте осциллограф для анализа формы тока: искажения синусоиды или резкие скачки указывают на перегрузку. Для автоматизации контроля интегрируйте микроконтроллер (например, STM32) с датчиками тока ACS712 и температуры DS18B20.

После увеличения напряжения проведите ресурсные испытания: запустите двигатель на 70% от максимальной нагрузки в течение 2 часов. Зафиксируйте изменения в потребляемом токе, температуре и уровне шума. Если ток стабилен, а нагрев не превышает допустимых значений, двигатель готов к эксплуатации. В противном случае снизьте напряжение на 1–2В или улучшите охлаждение.

Подбор и замена обмоток для повышения скорости вращения

Скорость вращения коллекторного электродвигателя на 12В напрямую зависит от числа витков обмотки якоря и статора. Для увеличения оборотов на 20–30% замените обмотку на проволоку меньшего сечения (например, с 0,35 мм на 0,25 мм) при сохранении общего количества витков. Это снизит индуктивность, уменьшит противо-ЭДС и повысит частоту вращения. Учтите: тонкий провод увеличит нагрев, поэтому ограничьте ток нагрузкой не более 70% от номинала. Для бесколлекторных двигателей (BLDC) пересчитайте количество витков по формуле n₂ = n₁ × (U₂/U₁), где n₁ – исходное число витков, U₁ – напряжение питания, U₂ – желаемое напряжение на обмотке (обычно 8–10В для 12В двигателя).

При перемотке используйте лак с высокой термостойкостью (класс F или H) и обеспечьте равномерное натяжение провода – отклонение более 5% приведёт к дисбалансу и вибрациям. Для двигателей с постоянными магнитами проверьте зазор между ротором и статором: увеличение зазора на 0,1 мм снижает момент, но повышает обороты на 5–8%. После замены обмотки проведите балансировку ротора на стенде – разбаланс свыше 0,5 г·см вызовет разрушение подшипников при оборотах выше 10 000 об/мин.

Использование ШИМ-регуляторов для плавного управления оборотами

ШИМ-регуляторы (широтно-импульсная модуляция) позволяют изменять среднее напряжение на электродвигателе 12В без потерь мощности на резистивных элементах. Принцип работы основан на быстром переключении питания с частотой 1–20 кГц, где коэффициент заполнения (duty cycle) определяет эффективное напряжение. Для двигателей постоянного тока оптимальная частота ШИМ – 5–10 кГц: ниже возникает слышимый шум, выше растут потери на переключение.

Основные преимущества ШИМ-регуляторов:

• КПД до 95% за счет минимального тепловыделения.
• Линейная зависимость оборотов от duty cycle (0–100%).
• Совместимость с микроконтроллерами (Arduino, STM32) для автоматизации.
• Защита от перегрузок при использовании драйверов с обратной связью (например, L298N).

Для выбора ШИМ-регулятора учитывайте ток двигателя. Модели на базе MOSFET-транзисторов (IRFZ44N, IRF540N) подходят для токов до 20–30 А, но требуют радиатора при длительной работе. Готовые модули (XL4015, LM2596 с ШИМ-входом) проще в подключении, но ограничены током 3–5 А. При частоте выше 15 кГц используйте драйверы с быстродействующими ключами (например, DRV8871).

Подключение: вход ШИМ-сигнала (3.3–5 В) подается на управляющий пин регулятора, питание 12 В – на вход модуля, выход – к двигателю. Для стабилизации оборотов добавьте обратную связь с тахогенератора или энкодера. Избегайте длинных проводов между регулятором и двигателем – это вызывает помехи. При работе с индуктивной нагрузкой обязателен защитный диод (1N4007) параллельно обмоткам.

Оптимизация нагрузки и снижение механических потерь

Нагрузка на двигатель должна быть согласована с его номинальной мощностью. Превышение на 20% от паспортных значений (например, 60 Вт вместо 50 Вт) увеличивает ток на 25–30% и снижает КПД на 5–7%. Используйте редуктор с передаточным числом 1:1,5–1:2 для согласования момента нагрузки с оптимальной рабочей точкой двигателя. При работе с насосами или вентиляторами замените лопасти на профилированные (например, NACA 4412) – это снижает аэродинамическое сопротивление на 12–18% при 6000 об/мин.

Замена подшипников и смазка для уменьшения трения

Износ подшипников в 12-вольтовых электродвигателях – одна из ключевых причин падения оборотов. Стандартные шариковые подшипники 608Z (8×22×7 мм) или 625Z (5×16×5 мм), используемые в большинстве моделей, теряют эффективность при зазорах свыше 0,02 мм. Замена на высокоточные аналоги класса ABEC-5 или ABEC-7 снижает радиальное биение до 0,005 мм, что напрямую увеличивает КПД на 3–7%. Для двигателей с высокими нагрузками (например, вентиляторы охлаждения) рекомендуются керамические подшипники – они на 40% легче стальных и выдерживают температуры до 250°C без деформации.

Смазка подшипников должна соответствовать рабочим условиям. Для двигателей с оборотами до 10 000 об/мин подходит литиевая смазка NLGI 2 (например, Molykote BR2 Plus), сохраняющая вязкость при -30°C. При частоте вращения свыше 15 000 об/мин используют синтетические масла с низкой вязкостью (5–10 сСт при 40°C), такие как Mobil Velocite No. 3. Нанесение смазки проводится шприцеванием через технологические отверстия в крышках подшипников – достаточно 0,1–0,2 г на каждый узел. Избыток смазки увеличивает сопротивление и приводит к перегреву.

Перед установкой новых подшипников проверяют посадочные места на валу и в корпусе. Допустимое отклонение от цилиндричности – не более 0,01 мм. При превышении этого значения используют методы восстановления: для валов – хромирование или наплавку, для корпусов – расточку с последующей запрессовкой втулок. Монтаж подшипников осуществляют с предварительным нагревом до 80–100°C (для внутреннего кольца) или охлаждением в жидком азоте (для наружного) – это исключает деформацию и обеспечивает посадку с натягом 0,01–0,03 мм.

Контроль качества сборки проводят по уровню вибрации. Допустимый показатель для 12-вольтовых двигателей – не более 1,5 мм/с (среднеквадратичное значение). Измерения выполняют виброметром на частоте 10–1000 Гц. Превышение нормы указывает на перекос подшипников, недостаточный натяг или повреждение сепаратора. В таких случаях повторяют сборку с корректировкой посадок или заменяют подшипники на более высокий класс точности.

Проверка и корректировка параметров контроллера двигателя

Контроллеры для 12В электродвигателей часто имеют настраиваемые параметры, влияющие на обороты. Первым шагом проверьте документацию к устройству – большинство производителей указывают диапазоны регулировки ШИМ-сигнала (обычно 0–100% или 1–255). Если документация отсутствует, используйте мультиметр в режиме измерения постоянного напряжения: подключите его к выходным клеммам контроллера и замерьте напряжение при разных положениях регулятора. При 100% сигнале напряжение должно быть близко к 12В, при 50% – около 6В.

Для контроллеров с обратной связью (например, ESC для бесколлекторных двигателей) критически важна калибровка датчика Холла или энкодера. Отключите двигатель, подайте питание на контроллер и выполните процедуру калибровки согласно инструкции – обычно это удержание регулятора в крайнем положении при включении. Неправильная калибровка приводит к нестабильной работе на высоких оборотах или рывкам.

Проверьте частоту ШИМ-сигнала. Стандартные значения для 12В двигателей – 1–20 кГц. Слишком низкая частота (менее 1 кГц) вызывает слышимый гул и вибрацию, высокая (более 25 кГц) увеличивает потери на переключение транзисторов. Изменить частоту можно через программное обеспечение контроллера или аппаратно – заменой резисторов на плате (если предусмотрено схемой).

Токовые ограничения контроллера напрямую влияют на максимальные обороты. Если двигатель не развивает паспортные значения, проверьте настройки токоограничения. Для этого подключите амперметр последовательно с двигателем и сравните измеренное значение с пределом контроллера. При необходимости увеличьте порог через программный интерфейс или подбором шунтирующего резистора (для аналоговых контроллеров).

Температурный режим контроллера – частая причина снижения оборотов. При перегреве срабатывает защита, уменьшая выходную мощность. Проверьте температуру радиатора после 5–10 минут работы на максимальных оборотах: она не должна превышать 60–70°C. Установите дополнительный вентилятор или увеличьте площадь радиатора, если температура выше. Для контроллеров с термодатчиком настройте гистерезис защиты через ПО.

Питание контроллера должно быть стабильным. Используйте источник с током не менее 120% от номинального тока двигателя. Проверьте падение напряжения на проводах питания при нагрузке – оно не должно превышать 0,5В. При необходимости замените провода на более толстые (сечение не менее 2,5 мм² для токов до 20А) или сократите их длину. Нестабильное питание вызывает сбои в работе ШИМ-генератора.

Для цифровых контроллеров с интерфейсом UART или I2C проверьте корректность передачи данных. Подключите контроллер к компьютеру через адаптер USB-UART и считайте текущие параметры с помощью специализированного ПО (например, BLHeliSuite для ESC). Ошибки в протоколе обмена данными приводят к непредсказуемым изменениям оборотов. Обновите прошивку контроллера, если доступна новая версия.

Финальный этап – тестирование под нагрузкой. Подключите двигатель к нагрузочному стенду или механической нагрузке (например, пропеллеру) и замерьте обороты тахометром. Сравните полученные значения с расчетными. Если обороты ниже ожидаемых, последовательно проверьте все параметры: напряжение питания, ток, частоту ШИМ, температуру. Корректируйте по одному параметру за раз, фиксируя изменения.
