Как смазывается компрессор кондиционера на автомобиле

Компрессор автокондиционера – один из самых нагруженных узлов системы, работающий при давлении до 25–30 бар и температурах свыше 100°C. Без правильной смазки его ресурс сокращается в 2–3 раза, а риск заклинивания возрастает на 40–60%. Основная ошибка владельцев – игнорирование типа масла и его совместимости с хладагентом. Например, PAG-масла (полиалкиленгликоли) используются с R134a, а POE-масла (полиэфиры) – с R1234yf. Смешивание несовместимых составов приводит к образованию шлама и коррозии деталей.

Объем заливаемого масла зависит от модели компрессора и типа системы. Для большинства легковых автомобилей норма составляет 120–180 мл, но у некоторых японских моделей (например, Toyota Land Cruiser) требуется до 250 мл. Превышение дозы на 20–30% снижает эффективность охлаждения из-за вспенивания масла, а недостаток – ускоряет износ подшипников и поршневой группы. Проверка уровня проводится через смотровое окно на компрессоре или с помощью специального насоса при вакуумировании системы.

Замена масла требуется при каждом вскрытии контура или после 50 000–70 000 км пробега. Старое масло теряет свойства из-за окисления и накопления металлической стружки, что увеличивает трение на 15–25%. При доливке используйте только оригинальные составы или аналоги с идентичными вязкостными характеристиками (например, PAG 46 для большинства европейских авто). Не добавляйте масло «на глаз» – даже 5–10 мл лишнего объема могут нарушить баланс системы.

Особое внимание – к герметичности контура. Влага, попавшая в систему, вступает в реакцию с маслом, образуя кислоты, которые разрушают уплотнения и металлические детали. После замены масла обязательно проведите вакуумирование до -1 бар в течение 30–40 минут, чтобы удалить остатки влаги. Используйте только сухой азот для продувки трубок – сжатый воздух содержит до 20 г/м³ влаги, что критично для системы.

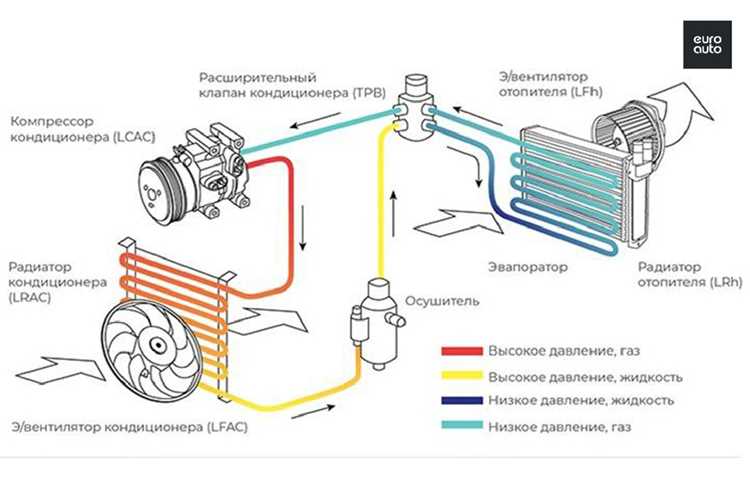

Смазка компрессора автокондиционера: правила и нюансы

Тип смазки для компрессора автокондиционера зависит от хладагента: PAG (полиалкиленгликоль) используется с R134a и R1234yf, POE (полиолэфир) – с R12 и некоторыми гибридными системами. Вязкость масла указывается в спецификации производителя: для R134a чаще применяют PAG 46 или PAG 100, для R1234yf – PAG 68 или PAG 120. Превышение или занижение вязкости на 20% снижает эффективность смазки на 30–40%, что приводит к ускоренному износу подшипников и уплотнений. Замена масла требуется при утечке хладагента свыше 15% от заправочного объема или после 5 лет эксплуатации, даже если система герметична.

При заправке масла используйте дозирующий цилиндр с точностью ±5 мл – избыток смазки увеличивает нагрузку на компрессор, недостаток вызывает сухое трение. Перед добавлением масла проверьте остаточный уровень с помощью анализатора или визуально по прозрачному участку магистрали: норма – 5–7 мм слоя на дне. Смешивание разных типов масел недопустимо: PAG и POE образуют осадок, забивающий ТРВ и конденсор. После замены масла запустите систему на 10–15 минут, затем проверьте давление на всасывании (должно быть 2–3 бар при 20°C) и отсутствие посторонних шумов.

Какие типы масел подходят для компрессора автокондиционера

Выбор масла для компрессора автокондиционера зависит от типа хладагента, конструкции системы и рекомендаций производителя. Основные категории масел: минеральные, полиалкиленгликолевые (PAG), полиолэфирные (POE) и полиалфаолефиновые (PAO). Каждый тип имеет специфические свойства, определяющие его применимость.

Минеральные масла (например, Suniso 5GS) используются в системах с хладагентами R-12 и R-134a старого образца. Они совместимы с резиновыми уплотнениями и обеспечивают стабильную работу при высоких температурах. Однако их применение ограничено из-за низкой растворимости с современными хладагентами, такими как R-1234yf.

Масла PAG (Polyalkylene Glycol) – стандарт для систем с R-134a и R-1234yf. Они делятся на три подтипа:

• PAG 46 – универсальный вариант для большинства легковых автомобилей;
• PAG 100 – применяется в системах с высокой нагрузкой (грузовики, автобусы);
• PAG 150 – для экстремальных условий эксплуатации.

Недостаток PAG – гигроскопичность: масло быстро впитывает влагу, что требует герметичного хранения и быстрой заправки.

POE (Polyol Ester) – синтетические масла, используемые в системах с R-134a и R-1234yf, где требуется высокая термостойкость и химическая стабильность. Они менее гигроскопичны, чем PAG, но агрессивны к некоторым уплотнительным материалам. Применяются в компрессорах с алюминиевыми деталями и в гибридных системах.

PAO (Polyalphaolefin) – редко используются в автокондиционерах, но встречаются в специализированных системах (например, в электромобилях). Отличаются низкой вязкостью и высокой устойчивостью к окислению. Совместимы с R-134a, но не рекомендуются для R-1234yf из-за риска образования отложений.

При выборе масла учитывайте:

1. Тип хладагента – несовместимость приведет к образованию кислот и выходу компрессора из строя;
2. Вязкость – указана в мануале (например, ISO 46, ISO 100);
3. Совместимость с материалами системы – POE разрушает некоторые резиновые уплотнения;
4. Условия эксплуатации – для жаркого климата выбирайте масла с высокой термостойкостью (PAG 150, POE).

Запрещается смешивать масла разных типов. Даже частичная замена на несовместимое масло снижает эффективность смазки и приводит к преждевременному износу компрессора. При переходе на новый хладагент (например, с R-134a на R-1234yf) систему промывают и заправляют соответствующим маслом – обычно PAG 46 или POE.

Как правильно определить уровень смазки в системе

Уровень масла в компрессоре автокондиционера проверяют двумя основными методами: визуальным контролем через смотровое стекло (если предусмотрено конструкцией) и измерением количества смазки при частичной или полной разборке системы. Первый способ применим только для компрессоров с прозрачным окном, например, в моделях Sanden SD7H15 или Denso 10PA17C, где метки указывают минимальный и максимальный уровни. Второй метод требует слива хладагента и демонтажа компрессора, что позволяет точно замерить объем масла в картере.

Для проверки через смотровое стекло система должна быть заправлена хладагентом под рабочим давлением (обычно 5–7 бар на стороне низкого давления при 20°C). Масло должно находиться между метками, но не выше верхней границы – избыток смазки снижает эффективность теплообмена и увеличивает нагрузку на компрессор. Если уровень ниже минимального, доливают масло через сервисный порт, используя шприц или специальный инжектор, предварительно убедившись в совместимости типа смазки (PAG для R134a, POE для R1234yf).

• При разборке системы сливают масло в мерную емкость, фиксируя объем. Для большинства компрессоров легковых автомобилей норма составляет 80–150 мл, но точные значения указаны в сервисной документации (например, 120 мл для компрессора Zexel DKS-15BH).
• Если объем масла меньше нормы на 20% и более, систему проверяют на утечки – чаще всего смазка теряется через сальники вала или уплотнения трубок.
• Избыток масла (свыше 15% от нормы) также недопустим: он приводит к вспениванию, снижению смазывающих свойств и повреждению клапанов компрессора.

При замене хладагента или компонентов системы (конденсатора, испарителя, ресивера-осушителя) масло распределяется по контуру неравномерно. В таких случаях рекомендуется сливать всю смазку, промывать систему специальным растворителем (например, Denso ND-Oil 8) и заливать новое масло в строгом соответствии с техническими требованиями. Для систем с R1234yf используют масла POE с вязкостью ISO 46 или 68, для R134a – PAG ISO 46/100/150 в зависимости от модели компрессора.

Электронные течеискатели и УФ-красители помогают выявить утечки масла, но не заменяют прямого измерения уровня. Краситель добавляют в систему в количестве 5–10 мл, после чего облучают УФ-фонарем соединения и узлы. Однако этот метод не дает информации о точном объеме оставшейся смазки – только о местах ее утечки. Для диагностики состояния масла проверяют его цвет и консистенцию: темный оттенок, металлические частицы или запах гари указывают на необходимость полной замены.

В системах без смотрового стекла уровень масла определяют косвенно – по количеству слитого хладагента и остаткам смазки в компонентах. Например, в испарителе и конденсаторе может оставаться до 30% от общего объема масла. При заправке новой системы или после ремонта заливают базовое количество (указанное в мануале), затем корректируют после пробного запуска, контролируя давление и температуру нагнетания. Если компрессор работает с повышенным шумом или перегревом, проверяют уровень смазки в первую очередь.

Пошаговая процедура замены масла в компрессоре

Перед началом работ убедитесь, что система кондиционирования полностью разгерметизирована: стравите хладагент через сервисные порты с помощью станции рекуперации. Используйте манометрический коллектор для контроля давления – оно должно опуститься до 0 бар. Отсоедините электрический разъем компрессора и демонтируйте его с автомобиля, предварительно слив остатки масла через нижний штуцер или дренажное отверстие. Для точного замера количества слитого масла используйте мерный стакан с ценой деления не более 5 мл.

Определите тип и объем масла, рекомендованный производителем компрессора. В большинстве случаев для современных систем применяется полиалкиленгликолевое (PAG) масло вязкостью 46, 100 или 150, либо полиолэфирное (POE) для гибридных автомобилей. Уточните спецификацию по сервисной документации или маркировке на компрессоре – ошибка в выборе масла приведет к ускоренному износу уплотнений и подшипников. Пример: для компрессоров Denso 7SEU17 требуется 120 мл PAG 46.

Промойте внутренние полости компрессора специализированным очистителем, например, CRC AC Flush или аналогичным. Залейте очиститель через впускной порт, прокрутите вал компрессора вручную 10–15 раз для равномерного распределения, затем слейте. Повторите процедуру до тех пор, пока сливаемая жидкость не станет прозрачной. Сушите компрессор сжатым воздухом (давление не более 2 бар) в течение 15 минут, избегая попадания влаги.

Залейте новое масло через впускной или сервисный порт, используя шприц с гибкой трубкой или вакуумный насос. Для равномерного распределения прокрутите вал компрессора 20–30 раз вручную, удерживая устройство в горизонтальном положении. Установите компрессор на автомобиль, подключите электрический разъем и вакуумируйте систему в течение 30–45 минут при остаточном давлении не выше 500 микрон рт. ст. для удаления воздуха и влаги. Заправьте систему хладагентом согласно спецификации.

После запуска двигателя и включения кондиционера проверьте работу компрессора на слух и по манометрам: давление нагнетания должно составлять 15–20 бар, всасывания – 2–3 бар при температуре окружающей среды +25°C. Осмотрите соединения на предмет утечек с помощью электронного течеискателя или ультрафиолетовой лампы (при использовании масла с УФ-добавкой). Зафиксируйте объем залитого масла в сервисной книжке для последующего обслуживания.

Частые ошибки при добавлении смазки и как их избежать

Использование неподходящего типа масла – первая и самая критичная ошибка. Компрессоры автокондиционеров требуют специфических смазок: PAG (полиалкиленгликоль) для систем с R134a или R1234yf, POE (полиолэфир) для R12 или гибридных установок. Применение минерального масла в системах с синтетическими хладагентами приводит к образованию шлама, закупорке дроссельных отверстий и выходу компрессора из строя в течение 500–1000 км пробега. Проверяйте маркировку на компрессоре или в сервисной документации автомобиля – производители указывают допустимые типы смазки с точностью до вязкости (например, PAG 46 или PAG 100).

Передозировка масла встречается в 70% случаев самостоятельного обслуживания. Избыток смазки снижает эффективность теплообмена в конденсаторе и испарителе, увеличивает нагрузку на компрессор и провоцирует гидроудар. Для большинства легковых автомобилей норма составляет 120–150 мл масла на систему, но точные значения зависят от модели компрессора и объема хладагента. Например, для компрессора Denso 7SEU17 требуется 140 мл PAG 46, а для Sanden SD7V16 – 110 мл. Всегда сливайте старое масло полностью и замеряйте количество добавляемого с помощью мерного цилиндра или электронных весов.

Игнорирование процедуры вакуумирования перед заправкой приводит к попаданию влаги и воздуха в систему. Влага вступает в реакцию с хладагентом и маслом, образуя кислоты, которые разрушают уплотнения и металлические детали. Воздух снижает эффективность охлаждения и увеличивает давление нагнетания. Вакуумирование должно длиться не менее 30 минут при остаточном давлении ниже 500 микрон рт. ст. – только так гарантируется удаление влаги. Используйте вакуумный насос с производительностью не менее 4 м³/ч и манометрический коллектор с точным датчиком.

Смешивание масел разных типов или вязкостей – грубая ошибка, которая приводит к несовместимости присадок и ускоренному износу. Даже масла одного типа, но разных производителей (например, PAG от Fuchs и PAG от Idemitsu), могут содержать несовместимые пакеты присадок. Если требуется доливка, используйте масло той же марки и вязкости, что и уже залитое. При отсутствии данных о типе масла в системе – полностью промывайте контур специальным фреоном (например, R141b) и заливайте новое масло с нуля.

Неправильная точка ввода масла сокращает срок службы компрессора. Масло следует добавлять через сервисный порт на стороне низкого давления при работающем двигателе и включенном кондиционере. Ввод через порт высокого давления или при остановленном компрессоре приводит к неравномерному распределению смазки – часть масла остается в ресивере-осушителе или конденсаторе, а компрессор работает «всухую». Для точного дозирования используйте инжектор для масла или специальный шприц с обратным клапаном, чтобы избежать обратного выброса хладагента.

Пренебрежение проверкой уровня масла после заправки – распространенная ошибка, которая обнаруживается только при повторном отказе системы. После добавления масла и хладагента запустите кондиционер на 10–15 минут, затем слейте масло через сервисный порт и замерьте его количество. Уровень должен соответствовать заводским нормам ±10 мл. Если масло пенится или имеет темный цвет с металлическими включениями – это признак износа компрессора или загрязнения системы. В таких случаях требуется промывка контура и замена ресивера-осушителя.
