Как сделать корпус из металла

Металлический корпус – это не только прочность и долговечность, но и возможность точно подогнать габариты под конкретную задачу. Для работы потребуется листовой металл толщиной от 0,8 до 3 мм (в зависимости от нагрузки), сварочный аппарат или клёпки, а также инструменты для резки: ножницы по металлу, болгарка с отрезным диском или лазерный резак. Начинайте с эскиза: прорисуйте все грани, отверстия под крепёж и вентиляцию, учитывая допуски на сгибы – не менее 1,5 толщины материала.

Для сгибания листов используйте листогиб или самодельный станок из уголков и домкрата. Углы сгиба должны быть чёткими, без заломов – для этого предварительно прорезайте пазы глубиной 0,5–0,7 толщины металла в местах будущих изгибов. Если корпус будет подвергаться вибрации, усильте рёбра жёсткости: приварите уголки 20×20 мм или профильные трубы 20×40 мм по периметру и в местах крепления тяжёлых компонентов.

Сборка начинается с прихватки деталей точечной сваркой или клёпками диаметром 3–5 мм. Перед окончательной сваркой проверьте геометрию: диагонали корпуса должны совпадать с точностью до ±1 мм. Для защиты от коррозии используйте грунтовку по металлу (например, ГФ-021) и эмаль с высокой адгезией. Если корпус будет эксплуатироваться на улице, добавьте слой антикоррозийной мастики на стыках и сварных швах.

Отверстия под разъёмы и крепёж сверлите с шагом не менее 10 мм от края, чтобы избежать трещин. Для точной разметки используйте керн и штангенциркуль. Если требуется герметичность, промажьте стыки силиконовым герметиком или установите резиновые уплотнители. Готовый корпус обработайте шлифовальной машинкой, удалив заусенцы и острые кромки – это снизит риск травм и улучшит внешний вид.

Выбор материала и расчёт необходимых размеров

Для корпуса подойдут стали Ст3, 09Г2С или алюминиевые сплавы АМг3, АД31. Ст3 дешевле, но тяжелее (плотность 7,85 г/см³), АМг3 легче (2,66 г/см³) и устойчив к коррозии, но дороже на 30–40%. При толщине стенок 1,5–2 мм сталь выдерживает нагрузку до 50 кг на 1 м² без деформаций, алюминий – до 25 кг. Если корпус будет эксплуатироваться на улице, выбирайте оцинкованную сталь или алюминий с анодированием.

Толщину листа определяйте по формуле: t = (P × L) / (σ × b), где t – толщина (мм), P – максимальная нагрузка (Н), L – длина пролёта (мм), σ – допустимое напряжение материала (Ст3 – 160 МПа, АМг3 – 80 МПа), b – ширина сечения (мм). Для корпуса размером 500×300×200 мм с нагрузкой 20 кг на верхнюю панель при стали Ст3 толщина составит 0,8 мм, но практичнее брать 1,2–1,5 мм с запасом на крепёж и вибрации.

При раскрое учитывайте припуски на сварку или загибы. Для сварных швов оставляйте 5–7 мм на сторону, для фальцевых соединений – 10–12 мм. Если корпус собирается на винтах, отверстия сверлите с шагом 50–70 мм, отступая от края не менее 1,5 диаметров винта. Для алюминия используйте заклёпки из того же сплава или нержавеющие винты М4–М6.

Расчёт габаритов начинайте с внутренних размеров. Если внутри размещается плата 200×150 мм с крепёжными отверстиями на расстоянии 180×130 мм, минимальная длина и ширина корпуса – 220×170 мм (зазор 10 мм по периметру). Высота зависит от высоты компонентов: для радиатора 30 мм и платы 10 мм потребуется не менее 50 мм, плюс 10–15 мм на вентиляцию.

Для снижения веса используйте перфорированные листы с отверстиями диаметром 3–5 мм и шагом 10–15 мм. Перфорация уменьшает массу на 20–30% без потери жёсткости, если оставлять не менее 60% сплошной поверхности. В местах крепления тяжёлых элементов (например, трансформаторов) усиливайте конструкцию рёбрами жёсткости из уголка 20×20×2 мм или профильной трубы 20×10×1,5 мм.

При работе с алюминием избегайте контакта с медью и сталью – это вызывает электрохимическую коррозию. Используйте изолирующие прокладки из фторопласта или нейлона. Для стальных корпусов применяйте грунтовку ГФ-021 и эмаль ПФ-115, для алюминия – порошковое покрытие или анодирование толщиной 10–15 мкм.

Перед резкой проверьте развёртку деталей на плоскости. Для корпуса с откидной крышкой рассчитайте петли: при массе крышки 1 кг и длине 300 мм используйте две петли с несущей способностью не менее 0,6 кг каждая. Для замков выбирайте модели с усилием открытия 5–10 Н, чтобы избежать самопроизвольного раскрытия при вибрации.

Подготовка инструментов и рабочего места для резки металла

Для резки металла толщиной до 3 мм подойдет угловая шлифмашина (болгарка) с диском диаметром 125 мм и зернистостью 40–60 для черновой обработки. При работе с листами от 3 до 10 мм используйте диск 230 мм и опорную плиту с регулировкой угла наклона. Для точных резов нержавеющей стали выбирайте отрезные круги с маркировкой INOX – они минимизируют образование заусенцев и перегрев. Запас дисков должен составлять не менее 3 штук на каждый тип металла: сталь, алюминий, нержавейка.

Рабочий стол изготавливайте из стального листа толщиной 8–10 мм с приваренными по периметру уголками 50×50 мм для жесткости. Размеры стола – не менее 1200×800 мм, чтобы разместить заготовку и обеспечить свободный ход инструмента. Крепите стол к полу анкерными болтами М12 или приваривайте к металлической раме. Для фиксации заготовок используйте струбцины с усилием зажима от 500 кг и магнитные угольники с подъемной силой не менее 30 кг – они предотвратят смещение листа при резке.

Обязательные средства защиты: сварочная маска с автоматическим затемнением (класс защиты DIN 9–13), перчатки из спилка с термостойкой пропиткой, наушники с шумоподавлением (SNR 30 дБ и выше). Для удаления пыли и искр установите промышленный пылесос с фильтром класса M (улавливание частиц до 0,1 мкм) и производительностью от 2000 м³/ч. Вентиляция должна обеспечивать воздухообмен не менее 500 м³/ч на каждые 10 м² помещения.

Техники резки и гибки листового металла в домашних условиях

Для резки тонколистового металла (до 1,5 мм) подойдет ручной инструмент: ножницы по металлу с усиленными лезвиями или рычажные ножницы. При работе с алюминием или оцинковкой используйте ножницы с прямым резом – они дают ровный срез без заусенцев. Для стали толщиной 0,8–1,2 мм выбирайте ножницы с зубчатым зацеплением, чтобы избежать проскальзывания. При резке длинных прямых линий зафиксируйте лист струбцинами на ровной поверхности, а для криволинейных резов применяйте фигурные ножницы с узкими губками.

Болгарка с отрезным диском по металлу (толщиной 1–1,6 мм) справляется с листами до 3 мм, но требует осторожности: диск должен вращаться «от себя», а скорость резания – не выше 80 м/с. Для чистого реза без оплавления кромок используйте диски с абразивным напылением из оксида алюминия. При резке нержавейки выбирайте диски с маркировкой INOX – они минимизируют риск коррозии. Обязательно закрепляйте лист на верстаке, чтобы избежать вибрации, и режьте с небольшим наклоном (5–10°), чтобы диск не заклинивало.

Гибка листового металла в домашних условиях выполняется с помощью гибочного станка, тисков или самодельных приспособлений. Для гибки алюминия толщиной до 1 мм достаточно деревянного бруска и молотка с резиновой насадкой: лист зажимают между бруском и металлическим уголком, затем аккуратно подгибают молотком. Сталь толщиной 0,5–1,5 мм гнут на ручном листогибе с регулируемым углом – минимальный радиус гиба должен быть не менее 1,5 толщины листа, иначе металл треснет. Для точной гибки под 90° используйте шаблоны из фанеры или металла, чтобы избежать перекосов.

При работе с оцинкованной сталью или нержавейкой учитывайте упругость материала: после снятия нагрузки лист частично возвращает форму. Для компенсации «пружинения» гибайте металл на 5–10° больше нужного угла. Если требуется гибка сложных профилей (например, Z-образных), предварительно выполните пробные загибы на обрезках. Для защиты поверхности от царапин используйте прокладки из картона или пластика между листом и инструментом. При гибке тонкого металла (до 0,5 мм) применяйте киянку – она не оставляет вмятин.

Способы соединения деталей: сварка, клёпка или болтовые крепления

Выбор метода соединения зависит от требований к прочности, герметичности и возможности демонтажа. Сварка обеспечивает монолитность конструкции, но требует оборудования и навыков. Для стали толщиной 2–5 мм оптимальна полуавтоматическая сварка в среде углекислого газа (MIG/MAG) – скорость до 50 см/мин, минимальные деформации. Аргонодуговая сварка (TIG) подходит для тонких листов (0,5–2 мм) и цветных металлов, но производительность ниже – 10–20 см/мин. Электродная сварка (MMA) универсальна, но оставляет шлак и подходит только для толщин от 3 мм.

Клёпка – альтернатива сварке при работе с алюминием, нержавейкой или разнородными металлами. Заклёпки выдерживают вибрационные нагрузки лучше болтов, не ослабляют материал отверстиями. Для корпусов используют вытяжные заклёпки диаметром 3–6 мм с шагом 15–25 мм. Преимущества: отсутствие термического воздействия, возможность соединения окрашенных деталей. Недостатки: сложность демонтажа, необходимость доступа с двух сторон для установки. Для герметичных швов применяют заклёпки с резиновыми прокладками или герметик.

Болтовые соединения незаменимы при необходимости частой сборки-разборки или замены деталей. Для корпусов используют болты М4–М12 с классом прочности не ниже 8.8. Рекомендации:

• Шаг резьбы: мелкий (например, М8×1) для тонких листов, крупный (М8×1,25) для толстых.
• Шайбы: обязательны под головку и гайку для распределения нагрузки.
• Стопорение: пружинные шайбы или анаэробный фиксатор резьбы (например, Loctite 243).
• Момент затяжки: 10–20 Н·м для М6, 30–50 Н·м для М10 (зависит от материала).

Недостатки: ослабление конструкции отверстиями, риск самоотвинчивания при вибрации.

Комбинированные решения повышают надёжность. Например, сварка основных швов + болты для съёмных панелей, или клёпка угловых соединений + герметик. Для алюминиевых корпусов часто используют заклёпки + эпоксидный клей (например, JB Weld) – прочность на сдвиг увеличивается на 30–40%. При выборе метода учитывайте: толщину металла, условия эксплуатации (влажность, температура), доступность инструмента и допустимые затраты времени.

Обработка кромок и защита металла от коррозии

После резки металла кромки требуют обязательной обработки – заусенцы и острые края не только травмоопасны, но и ускоряют коррозию. Для удаления заусенцев используйте напильник с насечкой №2 или №3 (для стали толщиной 1–3 мм) или угловую шлифмашину с лепестковым кругом зернистостью P80–P120. При работе с нержавеющей сталью применяйте только корундовые или циркониевые круги – абразивы на основе оксида алюминия оставляют микроцарапины, провоцирующие точечную коррозию.

Скругление кромок радиусом 0,5–1 мм снижает концентрацию напряжений и улучшает адгезию защитных покрытий. Для этого подойдет шабер или специальная фреза с радиусной заточкой. На сталях толщиной свыше 4 мм кромки разделывают под сварку – угол скоса 30–35° с притуплением 1–2 мм. После механической обработки поверхность обезжиривают ацетоном или изопропиловым спиртом – остатки масла или эмульсии снижают эффективность последующей защиты на 40–60%.

Для защиты от коррозии черных металлов применяют фосфатирование или холодное цинкование. Фосфатирующий состав на основе ортофосфорной кислоты (концентрация 15–20%) наносят кистью или распылением при температуре 15–25°C, выдерживают 10–15 минут, затем промывают водой. Слой фосфатов толщиной 5–10 мкм обеспечивает адгезию грунтов и замедляет коррозию в 3–5 раз. Холодное цинкование (например, составы Zinga или Galvanol) создает слой цинка толщиной 40–60 мкм, выдерживающий до 1000 часов в соляном тумане без появления ржавчины.

Нержавеющие стали пассивируют раствором азотной кислоты (20–30%) при температуре 40–50°C в течение 20–30 минут. Процесс восстанавливает оксидную пленку хрома, разрушенную при механической обработке. После пассивации деталь промывают дистиллированной водой и сушат горячим воздухом. Для алюминиевых сплавов используют анодирование или хроматирование – хроматные покрытия (например, Alodine 1200) обеспечивают защиту до 500 часов в камере соляного тумана.

Грунтовки на эпоксидной основе (например, ЭП-0215 или Jotun Penguard) наносят слоем 50–80 мкм после предварительной обработки металла. Для наружных конструкций используют цинконаполненные грунты (содержание цинка не менее 80% в сухой пленке), для внутренних – фосфатирующие. Между слоями выдерживают межслойную сушку: 6–8 часов при 20°C или 1–2 часа при 60°C. Финишное покрытие – полиуретановые или алкидные эмали толщиной 60–100 мкм, устойчивые к УФ-излучению и абразивному износу.

Для защиты сварных швов применяют локальное цинкование или нанесение конверсионных покрытий. Сварные соединения на черных металлах обрабатывают преобразователем ржавчины (например, Цинкарь) с последующим нанесением цинксодержащей грунтовки. На нержавейке швы зачищают до металлического блеска, пассивируют и покрывают силиконовой смазкой для предотвращения щелевой коррозии. В агрессивных средах (морская вода, химические реагенты) используют двухкомпонентные эпоксидные системы с добавлением ингибиторов коррозии.

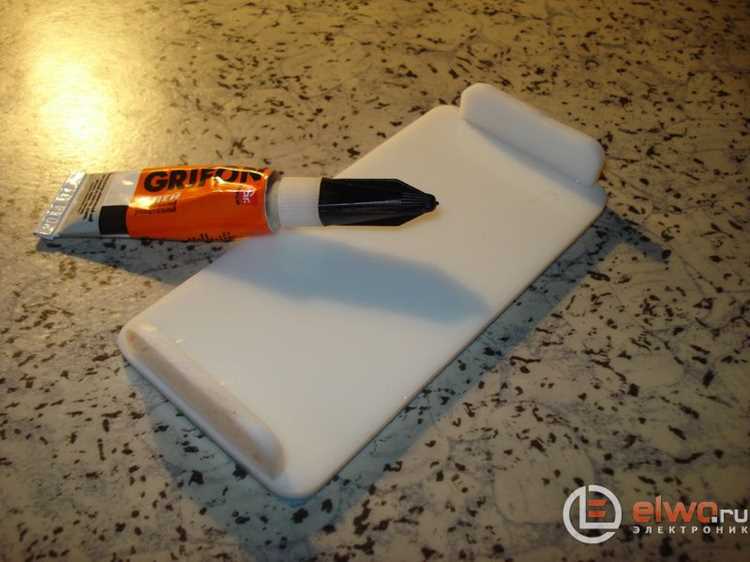

Сборка и финальная подгонка корпуса под нужные параметры

Основные этапы подгонки:

• Проверка диагоналей – разница не должна превышать 1 мм на метр длины. Используйте лазерный уровень или рулетку.
• Контроль зазоров в стыках – допустимый люфт 0,2–0,5 мм для компенсации теплового расширения.
• Фрезеровка кромок после сварки – снимайте 0,3–0,5 мм металла для устранения наплывов и обеспечения плоскостности.
• Проверка перпендикулярности углов – угольником с точностью 90°±0,5°.

Для финальной подгонки используйте напильники с насечкой №2 (для грубой обработки) и №4 (для чистовой). При работе с нержавеющей сталью выбирайте инструмент из быстрорежущей стали (HSS) или твердосплавные надфили. Углы свыше 90° корректируйте шлифовальным кругом с зернистостью P80–P120, затем доводите до P240. Избегайте перегрева зоны обработки – при появлении цветов побежалости охлаждайте деталь сжатым воздухом или водой.

После механической обработки проведите контроль герметичности (если требуется). Для этого заполните корпус водой под давлением 0,1–0,2 МПа на 10–15 минут. Течи устраняйте герметиком на основе MS-полимера (например, Teroson MS 9399) или повторной сваркой с предварительной зачисткой зоны дефекта до чистого металла. Перед покраской обезжирьте поверхность ацетоном или изопропиловым спиртом, затем нанесите грунт-эпоксид (толщина слоя 20–30 мкм) для защиты от коррозии.
