Задняя втулка – один из ключевых узлов велосипеда, отвечающий за плавность хода и передачу усилия на колесо. Её обслуживание требуется при появлении люфта, скрипа, затруднённом вращении или после пробега в 3–5 тысяч километров (в зависимости от условий эксплуатации). Разборка позволяет заменить изношенные подшипники, смазать конусы или отрегулировать затяжку. Для работы понадобятся: ключи на 15 и 17 мм (для большинства втулок), съёмник кассеты, хлыст, шестигранники на 5 и 6 мм, а также смазка для подшипников (литол-24 или специализированная).
Перед началом демонтажа снимите колесо с велосипеда и зафиксируйте его в тисках через мягкие прокладки, чтобы не повредить обода. Если втулка оснащена тормозной системой (V-brake или диск), отсоедините тросики или гидролинию. Для втулок с кассетой потребуется снять её с помощью съёмника и хлыста – удерживайте хлыстом звёзды, вращая съёмник против часовой стрелки. На втулках с трещоткой (обычно на бюджетных моделях) процесс проще: достаточно открутить её специальным ключом.
Разборка начинается с откручивания контргайки на оси. На правой стороне втулки (со стороны кассеты) используйте ключ на 17 мм для контргайки и на 15 мм для конуса. На левой стороне порядок обратный: сначала конус, затем контргайка. Запоминайте количество оборотов при откручивании – это поможет при обратной сборке. После снятия контргаек и конусов аккуратно извлеките ось вместе с подшипниками. Осмотрите шарики (стандартный размер – 3/16″ или 1/4″) на предмет сколов или деформации, а дорожки качения на конусах – на наличие выработки. При сильном износе замените детали комплектом.
Очистите все элементы от старой смазки с помощью обезжиривателя (бензин, уайт-спирит) и ветоши. Нанесите тонкий слой новой смазки на дорожки качения и установите подшипники на место. При сборке затягивайте конусы до устранения люфта, но не перетягивайте – колесо должно вращаться свободно, без заеданий. Проверьте регулировку, покачивая колесо в вертикальной плоскости: допустимый люфт – 0,1–0,3 мм. Затяните контргайки с усилием 10–12 Н·м, чтобы предотвратить самопроизвольное ослабление.

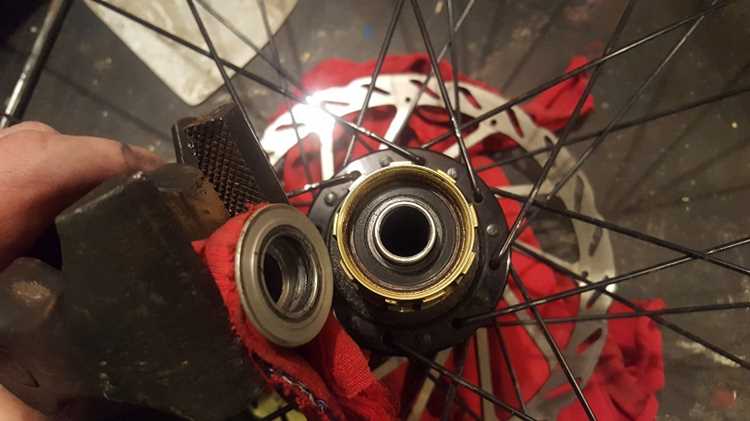

Какие инструменты понадобятся для демонтажа задней втулки
Для снятия и разборки задней втулки велосипеда потребуется набор специализированных инструментов, адаптированных под тип крепления и конструкцию узла. Базовый комплект включает ключи и приспособления, без которых демонтаж невозможен или рискован для целостности деталей.
Основной инструмент – съемник кассеты. Для Shimano и SRAM подходит съемник с 12 зубцами (например, Park Tool FR-5.2), для Campagnolo – с 10 зубцами (Park Tool FR-11). Съемник фиксируется в шлицах кассеты и удерживается хлыстом, предотвращающим проворачивание. Без него снять кассету не получится, даже если гайка или эксцентрик откручены.
Второй обязательный инструмент – хлыст. Это металлическая рукоять с цепью, которая обхватывает звезды кассеты, блокируя их вращение при откручивании стопорной гайки. Хлыст должен быть совместим с размером звезд: для 11- и 12-скоростных кассет требуется узкая цепь, иначе она не войдет между зубьями.
Для откручивания стопорной гайки кассеты нужен ключ с накидной головкой на 24–27 мм (в зависимости от производителя). У Shimano и большинства азиатских брендов стандарт – 24 мм, у некоторых моделей SRAM – 27 мм. Головка должна быть тонкостенной, чтобы войти в узкое пространство между гайкой и рамой.
| Тип втулки | Инструмент для конусных гаек | Размер ключа |
|---|---|---|
| Shimano (стандарт) | Конусный ключ | 15 мм |
| Shimano (усиленные) | Конусный ключ | 17 мм |
| Campagnolo | Конусный ключ | 13 мм |
| Novatec, Joytech | Шестигранник | 5 мм |
При работе с конусными втулками потребуются конусные ключи. Для большинства Shimano достаточно ключа на 15 мм, но у некоторых моделей (например, Deore XT) гайки на 17 мм. Campagnolo использует 13-миллиметровые конусы. Ключи должны быть тонкими (толщиной 2–3 мм), чтобы поместиться между контргайкой и конусом.
Для извлечения оси и подшипников понадобится выжимка шатунов (если ось интегрирована в каретку) или молоток с бронзовой наставкой для аккуратного выбивания оси из втулки. В случае промышленных подшипников (например, у втулок на картриджах) может потребоваться съемник подшипников с цанговым захватом или двухлапый съемник.
Дополнительные инструменты: плоскогубцы с тонкими губками для извлечения пыльников и стопорных колец, набор шестигранников (2–6 мм) для регулировки или снятия эксцентриков, динамометрический ключ (если требуется соблюдать момент затяжки при сборке). Для смазки подшипников пригодится консистентная смазка (например, Shimano Premium Grease или Motorex Bike Grease 2000).
Рабочее место должно быть оборудовано тисками с мягкими губками или специальной стойкой для фиксации колеса. Это предотвратит повреждение обода и обеспечит устойчивость при приложении усилий. Без фиксации колесо будет прокручиваться, что затруднит демонтаж.
Как правильно зафиксировать велосипед перед снятием колеса
Перед началом работ установите велосипед на ровную твердую поверхность. Асфальт, бетон или деревянный пол подойдут лучше всего – они обеспечат устойчивость и предотвратят случайное смещение рамы. Если пол скользкий, подложите резиновый коврик или используйте противоскользящие накладки под колеса.
Переверните велосипед седлом и рулем вниз. Убедитесь, что руль и седло не касаются пола – это защитит грипсы, манетки и подседельную трубу от царапин и деформации. Если велосипед имеет дисковые тормоза, избегайте нажатия на тормозной рычаг в перевернутом положении: это может привести к попаданию воздуха в гидравлическую систему.
Используйте велосипедную стойку или самодельный фиксатор, если работаете часто. Стойки с зажимами для рамы или вилки надежно удерживают велосипед в вертикальном или горизонтальном положении, освобождая руки. При отсутствии стойки зафиксируйте раму между ног или попросите помощника придержать велосипед.
- Для фиксации заднего колеса перед снятием втулки выполните следующие шаги:
- Переключите цепь на самую маленькую звезду кассеты.
- Ослабьте эксцентрик или открутите гайки оси колеса.
- Приподнимите заднее колесо, чтобы оно не касалось земли, но не вынимайте его полностью.
Если велосипед оснащен ободными тормозами, разведите колодки перед снятием колеса. Для этого сожмите рычаги тормоза и зафиксируйте их пластиковой стяжкой или специальным зажимом. Это упростит установку колеса обратно и предотвратит повреждение обода при случайном нажатии на тормоз.
При работе с электровелосипедом или велосипедом с мотор-колесом отключите аккумулятор и убедитесь, что провода не натянуты. Даже слабый ток может вызвать короткое замыкание при случайном касании контактов. Закрепите провода изолентой или пластиковыми хомутами, чтобы они не мешали при снятии колеса.
После фиксации проверьте устойчивость конструкции. Покачайте велосипед из стороны в сторону – он не должен шататься или падать. Если работа предстоит долгая, подложите под раму мягкую ткань или поролон, чтобы избежать повреждения лакокрасочного покрытия.
Пошаговая инструкция по извлечению оси и подшипников из втулки
Перед началом работы зафиксируйте колесо в вертикальном положении, используя стенд или тиски с мягкими губками. Если втулка конусная, ослабьте контргайку на нерегулируемой стороне ключом на 15–17 мм, удерживая конус рожковым ключом на 13–14 мм. Для бесконусных втулок с промподшипниками этот шаг пропустите.
Снимите стопорное кольцо или пыльник с помощью отвертки с плоским жалом или специального съемника. Вставляйте инструмент под край кольца и аккуратно поддевайте, избегая перекосов – деформация усложнит обратную сборку. Для втулок с прессовыми подшипниками (например, Shimano Deore) потребуется съемник с внутренним диаметром 17–20 мм.
Извлеките ось, потянув её за выступающий конец. Если ось не поддается, постучите по ней резиновым молотком через деревянную проставку – металлический инструмент повредит резьбу. В случае закисания резьбы нанесите проникающую смазку (WD-40, Liquid Wrench) и выждите 10–15 минут. Для втулок с полой осью (QR) предварительно снимите эксцентрик.
Подшипники вынимайте поочередно. Насыпные шарики собирайте магнитом или пинцетом, складывая в емкость с чистым маслом. Для промподшипников используйте съемник с цанговым захватом или выколотку из мягкого металла (латунь, алюминий). Ударьте по внутреннему кольцу подшипника, направляя усилие строго перпендикулярно оси втулки – перекос приведет к заклиниванию.
Проверьте состояние чашек втулки. На конусных моделях осмотрите дорожки качения на предмет выработки – глубокие канавки или раковины указывают на необходимость замены конусов. Для промподшипников измерьте посадочные места штангенциркулем: допустимый износ – не более 0,05 мм. При превышении замените корпус втулки.
Очистите все детали ультразвуковой ванной или вручную – используйте обезжириватель (например, Finish Line Citrus) и безворсовую салфетку. Особое внимание уделите резьбе оси и контргайкам: остатки старой смазки удаляйте щеткой с жесткой щетиной. Сушите детали сжатым воздухом или дайте высохнуть естественным путем в течение 10 минут.
Перед сборкой нанесите смазку на подшипники и чашки. Для насыпных шариков используйте консистентную смазку (Shimano Premium Grease, Motorex Bike Grease 2000), для промподшипников – низковязкую (Finish Line Teflon, Squirt Dry Lube). Избегайте избытка смазки: для втулки на 9–10 шариков достаточно горошины диаметром 5 мм.
Как очистить и проверить состояние деталей задней втулки
После разборки втулки промойте все детали в керосине или специализированном обезжиривателе для велосипедных узлов. Избегайте бензина – он разрушает резиновые уплотнения. Для очистки подшипников используйте мягкую щётку с синтетической щетиной, удаляя старую смазку и абразивные частицы. Особое внимание уделите конусам и чашкам: на их поверхности не должно оставаться задиров или коррозии.
Проверьте состояние шариков подшипников. Идеальные шарики – гладкие, без сколов и потемнений. Если обнаружите хотя бы один повреждённый, замените весь комплект: смешивание новых и старых шариков приведёт к неравномерному износу. Диаметр шариков должен совпадать с оригинальным (обычно 3/16″ или 1/4″ для большинства втулок).
Осмотрите конусы на наличие выработки. Признаки износа – волнообразные канавки или матовая поверхность вместо зеркального блеска. Конусы с дефектами восстановить невозможно: их нужно менять. Проверьте резьбу на конусах и оси – замятые витки или сорванные нитки недопустимы. Для точной оценки используйте лупу с 10-кратным увеличением.
Чашки втулки (внутренние и внешние) должны быть без трещин и глубоких царапин. Незначительные риски можно устранить притиркой пастой ГОИ, но при сильном износе чашки подлежат замене. Измерьте внутренний диаметр чашек штангенциркулем: отклонение более 0,05 мм от номинала требует вмешательства. Для стальных чашек допустима легкая коррозия, если она не затронула рабочую поверхность.
Проверьте уплотнительные кольца на эластичность. Резина не должна трескаться при растяжении или терять форму. Силиконовые уплотнения выдерживают больше циклов разборки, чем резиновые. Нанесите на кольца тонкий слой консистентной смазки перед установкой – это продлит срок их службы. Изношенные уплотнения пропускают грязь, ускоряя износ подшипников.
Оцените состояние оси. Погнутость проверяется прокаткой по ровной поверхности: биение более 0,1 мм недопустимо. На алюминиевых осях не должно быть задиров или деформаций в местах контакта с конусами. Стальные оси более устойчивы, но подвержены коррозии: ржавчину удаляйте мелкозернистой наждачной бумагой (зерно 1000 и выше).
Для проверки подшипников на люфт соберите втулку без смазки, затянув конусы до упора. Покачайте ось в радиальном и осевом направлениях: ощутимый люфт указывает на износ чашек или конусов. Вращение должно быть плавным, без заеданий. Если подшипник «хрустит» – замените его или переберите с новой смазкой. Для точной диагностики используйте индикатор часового типа.
Перед сборкой просушите все детали сжатым воздухом или безворсовой салфеткой. Остатки влаги вызовут коррозию. Нанесите смазку на подшипники тонким слоем: избыток приведёт к перегреву и выдавливанию через уплотнения. Для втулок с промышленными подшипниками используйте только рекомендованные производителем смазки (например, литиевые для высоких нагрузок).
Типичные ошибки при разборке и как их избежать
Вторая распространенная проблема – потеря шариков при снятии конуса. В закрытых втулках (например, Joytech или Formula) шарики удерживаются сепаратором, но в открытых системах (классические Shimano Tourney) они высыпаются при неаккуратном демонтаже. Перед разборкой подложите под втулку магнитный лоток или лист белой бумаги – это позволит быстро собрать шарики и оценить их состояние. Если шарик потерян, замените весь комплект: использование шариков разного диаметра (даже на 0,05 мм) сокращает ресурс подшипника на 40–60%.

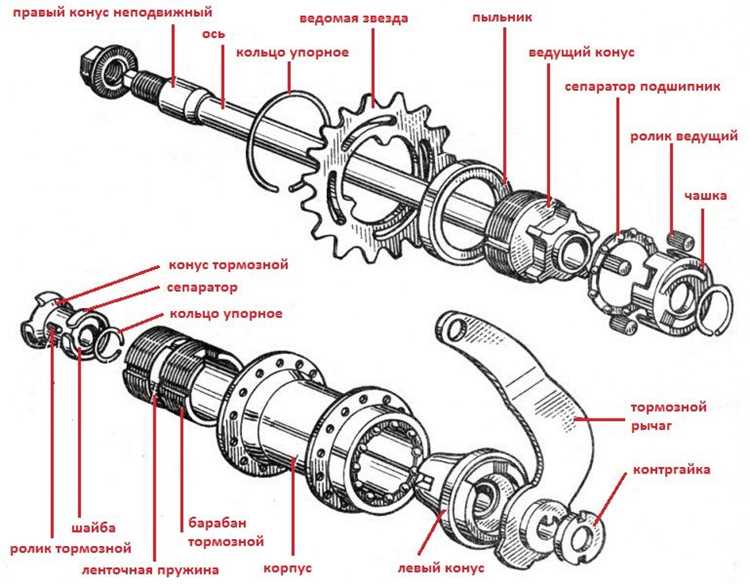

Сборка задней втулки: порядок установки деталей и регулировка
После установки оси соберите левую сторону. Для втулок с контргайкой наденьте на ось в следующем порядке: пыльник (если предусмотрен), конус, шайбу (при наличии), затем контргайку. Затяните конус ключом на 15–17 мм до легкого сопротивления, удерживая ось от проворачивания вторым ключом. Для втулок с эксцентриком зафиксируйте пружину на оси так, чтобы узкий конец был направлен внутрь втулки, а широкий – наружу.
- Регулировка зазора подшипников: ослабьте контргайку, вращайте конус по часовой стрелке до появления легкого люфта, затем отверните на 1/8–1/4 оборота назад. Затяните контргайку, удерживая конус от проворачивания.
- Проверка вращения: прокрутите колесо – оно должно вращаться свободно, без заеданий и биения. При наличии сопротивления или люфта повторите регулировку.
- Для втулок с трещоткой или кассетой: установите стопорное кольцо с моментом затяжки 30–40 Н·м, используя хлыст и съемник.
Завершите сборку установкой пыльников и проверкой герметичности. Для втулок с промподшипниками убедитесь, что уплотнительные кольца не повреждены и плотно прилегают к корпусу. Перед окончательной затяжкой эксцентрика проверьте, что колесо стоит ровно в дропаутах – перекос оси приведет к неравномерному износу подшипников. После установки на велосипед прокрутите педали назад, чтобы убедиться в отсутствии посторонних звуков.
