Ультрафиолетовое излучение (УФ) с длиной волны 315–400 нм (УФ-А) или 280–315 нм (УФ-В) находит применение в проверке банкнот, дезинфекции, флуоресцентных экспериментах и даже в хобби, например, при работе с эпоксидными смолами. Однако покупка специализированных ламп – не единственный вариант. Существуют методы, позволяющие получить УФ-свет с помощью доступных компонентов, если соблюдать технику безопасности.
Самый простой способ – использование светодиодов УФ-А с длиной волны 365–395 нм. Их можно приобрести в интернет-магазинах электроники (например, AliExpress или специализированных сайтах) по цене от 50 до 300 рублей за штуку. Для сборки потребуется источник питания на 3–5 В (например, батарейка типа CR2032 или блок питания от смартфона), резистор на 100–220 Ом и паяльник. Светодиоды УФ-А не требуют специальных разрешений, но их излучение может вызывать раздражение глаз при длительном воздействии – используйте защитные очки с фильтром UV400.
Для получения более коротковолнового УФ-В (280–315 нм) подойдут ртутные лампы низкого давления, применяемые в бытовых кварцевых облучателях. Однако такие лампы требуют осторожного обращения: ртуть токсична, а стекло лампы хрупкое. Альтернатива – люминесцентные лампы с УФ-покрытием, например, лампы для проверки банкнот (длина волны ~365 нм). Их можно модифицировать, удалив внешнее стекло, но это снижает безопасность и увеличивает риск поражения глаз. В любом случае работайте в хорошо проветриваемом помещении и избегайте прямого контакта с кожей.
Еще один вариант – использование экрана смартфона или монитора. Некоторые OLED-дисплеи излучают слабый УФ-свет в диапазоне 380–400 нм. Для проверки можно использовать приложения, генерирующие синий или фиолетовый свет (например, «UV Light Simulator»). Эффект будет слабым, но достаточным для демонстрации флуоресценции некоторых материалов. Однако этот метод не подходит для дезинфекции или профессиональных задач.
При работе с самодельными УФ-источниками помните: длительное воздействие УФ-В и УФ-С (200–280 нм) опасно для кожи и глаз. Даже УФ-А может вызывать фотодерматит при чувствительной коже. Всегда используйте защитные средства, ограничивайте время экспозиции и не направляйте излучение на людей или домашних животных. Для дезинфекции поверхностей лучше применять проверенные УФ-рециркуляторы с таймером и датчиком присутствия.

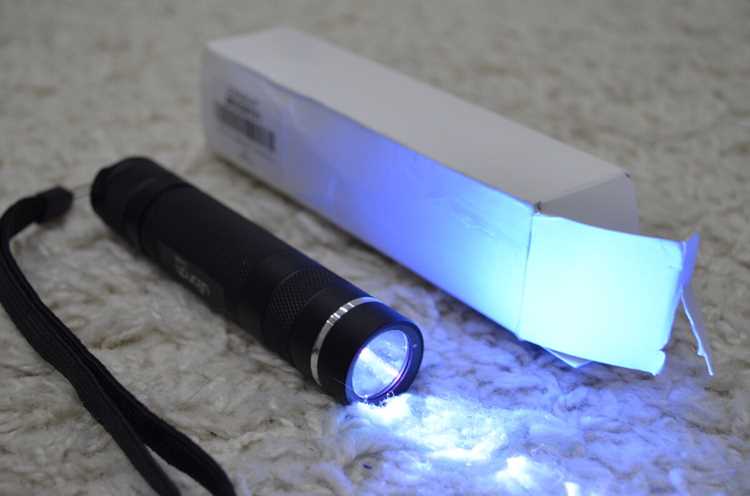

Какие лампы и светодиоды подходят для домашнего УФ-излучения
Для безопасного домашнего использования подходят УФ-лампы с длиной волны 365–400 нм (UVA) – они минимально вредят коже и глазам при кратковременном воздействии. Среди проверенных моделей: люминесцентные лампы Philips TL-D 18W BLB (365 нм), светодиодные модули Nichia NVSU233B (365 нм, 1,4 Вт) и Osram LZ1-10UV00 (385 нм, 3 Вт). Лампы с маркировкой «BLB» (Blacklight Blue) фильтруют видимый свет, оставляя только УФ-диапазон, что удобно для проверки банкнот или флуоресцентных материалов. Избегайте ламп с длиной волны ниже 315 нм (UVB/UVC) – они требуют защитных средств и строгого контроля времени экспозиции.
Светодиоды – более компактный и энергоэффективный вариант. Для сборки самодельного УФ-фонарика подойдут SMD-светодиоды с током 20–350 мА: Seoul Semiconductor UV5TZ (365 нм, 50 мВт), или Cree XPE2-UV (385 нм, 1 Вт). При выборе обращайте внимание на спектральную чистоту (ширина пика на графике не более 15 нм) и теплоотвод – перегрев снижает срок службы. Для точечных задач (например, отверждения клея) используйте матрицы из 3–5 светодиодов с драйвером на 350 мА. Не применяйте лампы накаливания с УФ-покрытием – их эффективность ниже 5%, а риск ожогов выше из-за нагрева.
Как собрать простую УФ-подсветку из доступных компонентов
Для сборки УФ-подсветки потребуются светодиоды с длиной волны 365–395 нм. Такие LED доступны в интернет-магазинах (например, AliExpress, ChipDip) или радиорынках. Выбирайте модели с напряжением питания 3–3,6 В и током 20–30 мА. Избегайте дешёвых аналогов без маркировки – они могут излучать видимый свет вместо УФ.
Основные компоненты:
- УФ-светодиоды (5–10 шт. для равномерного свечения)
- Резисторы (100–220 Ом, в зависимости от напряжения источника)
- Макетная плата или перфорированная плата для монтажа
- Источник питания: батарейный отсек на 3–4 AA (4,5–6 В) или блок питания 5 В (например, от зарядки для телефона)
- Соединительные провода и паяльник (опционально)
Схема подключения проста: светодиоды соединяются последовательно с резисторами, ограничивающими ток. Для 5 светодиодов на 3,3 В и источника 5 В расчёт резистора: (5 В – (3,3 В × 5)) / 0,02 А ≈ 175 Ом. Ближайшее стандартное значение – 180 Ом. Если используете батареи 4,5 В, достаточно резистора 100 Ом.
Тестирование проводите в темноте. Направьте подсветку на флуоресцентные материалы (например, белый лист бумаги с надписью маркером для денег или стиральный порошок). Если свечение отсутствует, проверьте полярность светодиодов и целостность цепи мультиметром. Не смотрите прямо на УФ-источник – используйте защитные очки с фильтром UV400.
Для повышения эффективности добавьте отражатель из алюминиевой фольги или белой пластиковой поверхности. Закрепите подсветку в корпусе из непрозрачного материала (например, пластиковая коробка от электроники), оставив отверстие для светодиодов. Готовое устройство подойдёт для проверки банкнот, поиска пятен или декоративной подсветки.
Меры предосторожности при работе с ультрафиолетом в быту
УФ-излучение делится на три типа: UVA (315–400 нм), UVB (280–315 нм) и UVC (100–280 нм). Для домашнего использования безопасны только источники с длиной волны выше 365 нм (UVA), так как они не вызывают острых ожогов кожи и роговицы. Даже кратковременное воздействие UVB или UVC (например, от самодельных кварцевых ламп) приводит к фотохимическим ожогам сетчатки за 10–30 секунд. Проверяйте маркировку ламп: надписи «UV-A 365 nm» или «Blacklight» указывают на относительно безопасный спектр.
Защита глаз – обязательное условие. Обычные очки не блокируют УФ-лучи; требуются специальные очки с фильтром UV400 или защитные экраны из поликарбоната. Даже рассеянное отражение УФ-света от стен или мебели способно вызвать конъюнктивит. При работе с мощными источниками (свыше 5 Вт) используйте маски сварщика класса защиты не ниже 5 или очки EN 172:1994 с маркировкой «UV». Избегайте прямого взгляда на источник света даже на секунду.
Кожа уязвима к UVA-излучению: 15 минут воздействия эквивалентны 1 часу на солнце в полдень. Наносите крем с SPF 50+ на открытые участки тела, включая кисти рук и шею. Ткани с плотностью выше 180 г/м² (например, джинсовая или брезентовая) блокируют до 98% УФ-лучей, но синтетика (полиэстер, нейлон) пропускает до 30%. При длительной работе надевайте перчатки из хлопка или кожи и одежду с длинными рукавами. Дети и люди с фоточувствительностью (например, при приёме тетрациклинов) должны полностью исключить контакт с УФ-источниками.
Вентиляция критически важна при использовании УФ-ламп для дезинфекции или полимеризации материалов. Лампы мощностью от 10 Вт выделяют озон (O₃) в концентрациях, превышающих ПДК (0,1 мг/м³) уже через 5 минут работы. Озон раздражает дыхательные пути и вызывает головную боль. Устанавливайте лампы в проветриваемых помещениях или используйте модели с озоновым фильтром. При появлении запаха «электричества» или металлического привкуса во рту немедленно выключите устройство и покиньте комнату на 30 минут.
Храните УФ-источники в недоступных для детей и домашних животных местах. Лампы мощностью 3 Вт и выше способны вызвать ожоги при прямом контакте с кожей за 2–3 секунды. Используйте защитные чехлы или контейнеры с блокировкой. Не оставляйте включённые устройства без присмотра: даже маломощные LED-лампы (1 Вт) перегреваются при длительной работе, что может привести к возгоранию пластиковых корпусов. Проверяйте целостность проводов и патронов каждые 3 месяца – трещины в изоляции увеличивают риск короткого замыкания и поражения током.
Проверка работоспособности самодельного УФ-источника
Первый шаг – визуальная оценка свечения. Включите источник в темноте и направьте на белую бумагу или чистую поверхность. УФ-A (315–400 нм) даст слабое фиолетовое или голубоватое свечение, УФ-B (280–315 нм) – едва заметное, а УФ-C (100–280 нм) невидим без специальных материалов. Если свет тусклый или отсутствует, проверьте контакты, напряжение питания и целостность лампы/светодиода.
Используйте люминесцентные материалы для точной диагностики. Подойдут:
- Банкноты – защитные элементы светятся под УФ-A;
- Тоники с хинином (например, Schweppes) – флуоресцируют голубым;
- Стиральные порошки с оптическими отбеливателями – дают сине-белое свечение;
- УФ-краски (продаются в магазинах для хобби) – реагируют на УФ-B и УФ-C.
Если реакция слабая, увеличьте расстояние до объекта или замените материал на более чувствительный.
Для проверки УФ-C потребуется флуоресцентный маркер или специальная карта-детектор. Нанесите метку на бумагу и поднесите источник на 5–10 см. При наличии УФ-C метка засветится зеленым или желтым. Учтите: УФ-C быстро разрушает люминофоры, поэтому не держите источник дольше 10 секунд.
Измерьте длину волны подручными средствами. Спектроскоп из DVD-диска (разобранного на решетку) позволит увидеть спектр. Направьте свет на щель шириной 0,5 мм, за ней расположите решетку под углом 30°. На белом экране появятся линии – УФ-A будет у границы фиолетового, УФ-B и УФ-C сместятся в невидимую зону, но их можно зафиксировать на фотокамеру без ИК-фильтра.
Проверьте безопасность источника. УФ-B и УФ-C вызывают ожоги кожи и роговицы глаз за 15–30 секунд. Наденьте защитные очки с маркировкой «UV400» и перчатки. Если источник греется выше 50°C, добавьте радиатор или уменьшите ток питания. Для УФ-C используйте экран из кварцевого стекла – обычное стекло блокирует 90% излучения.
Сравните мощность с эталоном. Возьмите промышленный УФ-фонарь (например, Convoy S2+ с длиной волны 365 нм) и направьте оба источника на люминесцентный объект с одинакового расстояния. Если самодельный светит слабее, увеличьте количество светодиодов или напряжение (но не превышайте номинальные значения). Для УФ-C ламп на 254 нм оптимальная мощность – 4–6 Вт на 1 м².
Зафиксируйте результаты. Запишите:
- Тип источника (светодиод/лампа, длина волны);
- Расстояние до объекта и время экспозиции;
- Яркость свечения (по шкале от 1 до 5);
- Температуру корпуса после 5 минут работы;
- Наличие защитных мер.
Эти данные помогут скорректировать конструкцию и избежать ошибок при повторном изготовлении.
Где и как применять УФ-свет в домашних условиях
| Область применения | Тип УФ-излучения | Рекомендации |
|---|---|---|
| Дезинфекция воды | UVC (254 нм) | Пропускайте воду через УФ-стерилизатор со скоростью не более 2 л/мин; предварительно фильтруйте от взвесей. |
| Выявление пятен | UVA (365–395 нм) | Освещайте ткани и поверхности в темноте – биологические загрязнения (моча, кровь) светятся белым или жёлтым. |
| Полимеризация клея | UVA (385–405 нм) | Используйте лампы мощностью 4–9 Вт для отверждения фотополимеров; время экспозиции – 30–120 секунд. |
Ошибки новичков при создании УФ-освещения и как их избежать
Первая и самая опасная ошибка – использование неподходящих источников света. Многие пытаются применить обычные светодиоды или лампы накаливания, покрытые синим или фиолетовым лаком, ожидая УФ-излучения. Такие самоделки не только неэффективны, но и могут выделять вредные пары при нагреве лака. Вместо этого выбирайте специализированные УФ-светодиоды с длиной волны 365–395 нм или УФ-лампы с маркировкой UVA/UVB, проверенные производителем.
Игнорирование защиты глаз и кожи – вторая распространённая проблема. УФ-излучение даже низкой интенсивности при длительном воздействии вызывает ожоги роговицы и фотостарение кожи. Новички часто пренебрегают очками с УФ-фильтром (стандарт EN 172) или перчатками, полагаясь на кратковременность эксперимента. Минимальная защита – очки с маркировкой UV400 и одежда с длинными рукавами из плотной ткани.
Неправильный расчёт расстояния до объекта приводит к неравномерному освещению или перегреву. УФ-светодиоды теряют эффективность уже на расстоянии 10–15 см, а лампы накаливания с УФ-фильтром требуют не менее 30 см для равномерного покрытия. Используйте линейку или лазерный дальномер для точной настройки. Для проверки равномерности подложите под источник лист бумаги с флуоресцентным маркером – пятна укажут на зоны слабого освещения.
Перегрузка электрической цепи – типичная ошибка при подключении нескольких УФ-светодиодов. Новички часто соединяют их последовательно без учёта падения напряжения (0,7–1,2 В на диод) или параллельно без токоограничивающих резисторов. Результат – перегрев, выход из строя или возгорание. Рассчитайте цепь по формуле: резистор (Ом) = (напряжение питания – суммарное падение напряжения на диодах) / ток диода (А). Для 12 В и 3 диодов по 3,3 В с током 20 мА потребуется резистор 120 Ом.
Использование нестойких материалов для корпуса или отражателей снижает эффективность и безопасность. Пластик без УФ-стабилизаторов (например, ПЭТ или ПВХ) желтеет и трескается за несколько недель, а алюминиевая фольга отражает лишь 60–70% УФ-лучей. Для корпуса подойдёт анодированный алюминий или стекло с УФ-пропусканием (кварцевое или боросиликатное). Отражатели лучше делать из полированного алюминия с коэффициентом отражения 85–90%.
Отсутствие тестирования готовой конструкции на безопасность – критическая ошибка. Перед использованием проверьте изоляцию проводов мультиметром (сопротивление >1 МОм), измерьте температуру корпуса после 30 минут работы (не выше 60°C) и убедитесь в отсутствии утечек тока на корпус. Для проверки УФ-излучения используйте люминофорные тест-карты или дозиметр УФ-излучения. Если прибор показывает мощность выше 1 мВт/см² на расстоянии 20 см, добавьте рассеиватель или уменьшите ток питания.
