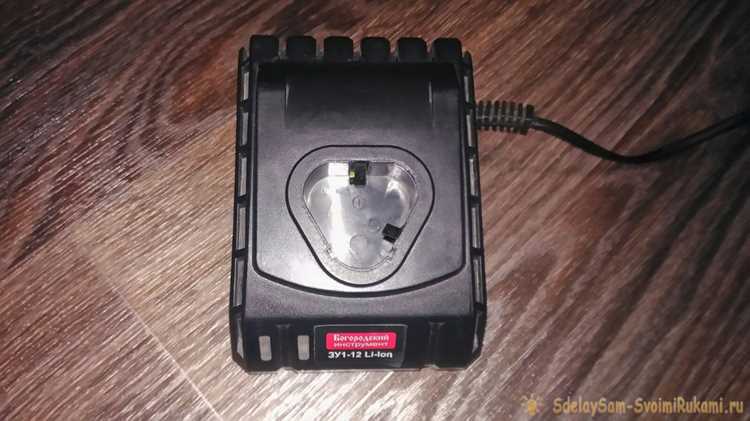

Как отремонтировать зарядное устройство для шуруповерта

Зарядное устройство для шуруповерта – компонент, который выходит из строя чаще всего. Причинами поломок становятся скачки напряжения, механические повреждения корпуса или окисление контактов. В 70% случаев неисправность связана с перегоранием предохранителя, диодного моста или трансформатора. Прежде чем покупать новую зарядку, проверьте возможность ремонта – это сэкономит до 60% стоимости замены.

Для диагностики потребуется мультиметр, паяльник мощностью 40–60 Вт и базовые навыки работы с электроникой. Начните с визуального осмотра платы: вздутые конденсаторы, потемневшие резисторы или следы гари указывают на неисправные элементы. Если внешних повреждений нет, измерьте выходное напряжение на клеммах – при норме 12–24 В (в зависимости от модели) отклонение более чем на 10% свидетельствует о проблеме в цепи.

Разборка корпуса зарядки требует осторожности: используйте отвертку с магнитным наконечником, чтобы не потерять мелкие винты. Пластиковые защелки часто ломаются при неаккуратном вскрытии – поддевайте их пластиковой картой или медиатором. После разборки очистите плату от пыли и окислов спиртом или специальным очистителем контактов. Это устранит ложные срабатывания и улучшит теплоотвод.

Замена неисправных компонентов начинается с проверки предохранителя: прозвоните его мультиметром в режиме проверки сопротивления. Если он перегорел, установите аналог с тем же номиналом (обычно 2–5 А). При выходе из строя диодного моста замените его на сборку с обратным напряжением не ниже 50 В и прямым током от 1 А. Для трансформатора критически важно соблюсти параметры первичной и вторичной обмоток – данные указаны на шильдике или в сервисной документации.

Какие инструменты и материалы понадобятся для ремонта

Для диагностики и ремонта зарядного устройства шуруповерта потребуется мультиметр с диапазоном измерения постоянного напряжения до 30 В и сопротивления до 2 МОм. Модель с функцией прозвонки диодов и проверки транзисторов ускорит поиск неисправностей в плате. Дополнительно пригодится осциллограф с полосой пропускания от 20 МГц для анализа формы сигнала на выходе импульсного преобразователя, если зарядка построена на ШИМ-контроллере.

Набор отверток с магнитными наконечниками: крестовая PH1 для мелких винтов корпуса, плоская 2,5 мм для фиксации платы при пайке, шестигранная T6 для разборки некоторых моделей. Паяльная станция с регулировкой температуры от 200 до 400 °C и тонким жалом (0,5–1 мм) для работы с SMD-компонентами. Припой с флюсом в виде проволоки диаметром 0,5 мм, содержащий 60% олова и 40% свинца, или бессвинцовый аналог для ремонта плат с RoHS-маркировкой.

Запасные элементы: диоды Шоттки типа 1N5822 или SB560 для замены выпрямительных мостов, электролитические конденсаторы на 1000 мкФ 25 В и 470 мкФ 35 В с низким ESR для фильтрации напряжения. Резисторы типоразмера 0805 или 1206 номиналами 1 кОм, 10 кОм и 100 кОм с допуском 1% для восстановления цепей обратной связи. Если неисправен трансформатор, потребуется аналогичный с идентичными параметрами обмоток (например, 220 В на первичной, 12 В на вторичной) и габаритной мощностью не менее 10 Вт.

Спирт изопропиловый 99% для очистки плат от остатков флюса и окислов, безворсовые салфетки и кисть с жесткой щетиной для удаления пыли из труднодоступных мест. Силиконовая термопаста КПТ-8 или Arctic MX-4 для улучшения теплоотвода с радиаторов транзисторов или микросхем, если ремонт связан с перегревом. Монтажный провод сечением 0,25–0,5 мм² в силиконовой изоляции для восстановления оборванных дорожек или замены штатных проводников.

Документация: схема электрическая принципиальная зарядного устройства (можно найти по модели шуруповерта на форумах или в сервисных мануалах), datasheet на ключевые микросхемы (например, UC3843, TL494) для проверки режимов работы. Если схема отсутствует, подойдет плата-донор с аналогичной зарядкой для сравнения номиналов компонентов. Лабораторный блок питания с регулировкой напряжения до 20 В и тока до 2 А для тестирования платы без подключения к сети.

Как разобрать корпус зарядного устройства без повреждений

Перед началом разборки изучите конструкцию корпуса: большинство зарядных устройств для шуруповертов фиксируются защелками, винтами или комбинированным крепежом. Винты часто скрыты под наклейками, резиновыми ножками или заглушками – проверьте эти места с помощью тонкой отвертки или пластиковой лопатки. Если корпус склеен, прогрейте швы феном (температура 60–80°C) в течение 30–60 секунд, чтобы размягчить клей, но избегайте перегрева электронных компонентов.

Для работы используйте инструменты из таблицы:

Начинайте разборку с наименее заметных мест: подденьте лопаткой край корпуса у шва, двигаясь по периметру с шагом 5–10 мм. Если защелки не поддаются, не прилагайте силу – осмотрите их расположение и найдите точку приложения усилия. При наличии скрытых винтов под наклейками аккуратно прорежьте их канцелярским ножом, чтобы сохранить целостность этикетки. После снятия половины корпуса отсоедините шлейфы или провода, маркируя их положение скотчем или фломастером, чтобы избежать ошибок при сборке.

Проверка и замена неисправных элементов питания внутри зарядки

Внутри зарядки обычно установлены Ni-Cd, Ni-MH или Li-ion аккумуляторы в виде цилиндрических банок типоразмеров AA, Sub-C или 18650. Проверьте их напряжение мультиметром: исправный Ni-Cd или Ni-MH элемент должен показывать 1,2–1,3 В в разряженном состоянии, Li-ion – 3,0–3,7 В. Если напряжение ниже 0,8 В для никелевых или 2,5 В для литиевых, элемент необратимо поврежден и подлежит замене.

Для точной диагностики измерьте внутреннее сопротивление банок с помощью ESR-метра. У исправных Ni-Cd элементов оно не превышает 30–50 мОм, у Ni-MH – 50–100 мОм, у Li-ion – 20–80 мОм. Превышение этих значений на 50% и более указывает на деградацию. Запишите показания для каждой банки – это поможет выявить слабые звенья в цепи.

При замене элементов питания выбирайте аналогичные по емкости и типу. Для Ni-Cd и Ni-MH банок допустимо использовать элементы с емкостью на 10–15% выше оригинальных, но не ниже. Для Li-ion аккумуляторов строго соблюдайте номинальное напряжение (3,6–3,7 В) и ток разряда (не менее 10 А для мощных зарядок). Избегайте дешевых подделок – они часто имеют завышенные характеристики и быстро выходят из строя.

Отпаяйте неисправные банки, соблюдая полярность. Используйте паяльник мощностью 40–60 Вт с тонким жалом и припой с низкой температурой плавления (например, POS-61). Нагревайте контакт не дольше 3 секунд, чтобы не повредить внутреннюю структуру аккумулятора. Для Li-ion элементов обязательно применяйте термоусадку или изоленту, чтобы исключить короткое замыкание.

При сборке новой батареи соедините банки последовательно, как в оригинальной схеме. Для Ni-Cd и Ni-MH используйте никелевую ленту толщиной 0,15–0,2 мм, для Li-ion – медную ленту или провода сечением не менее 1,5 мм². Пропаяйте соединения с минимальным количеством припоя – избыток увеличивает сопротивление цепи. Проверьте общее напряжение сборки: для 12-вольтовой зарядки оно должно быть в пределах 13,2–14,4 В.

После замены элементов протестируйте зарядку в работе. Подключите ее к сети и измерьте выходное напряжение на контактах для аккумулятора шуруповерта. Оно должно соответствовать номиналу (например, 14,4 В для 12-вольтовой системы) с отклонением не более ±0,2 В. Если напряжение занижено, проверьте качество пайки и целостность проводников. При завышенном напряжении отключите зарядку и осмотрите плату на предмет поврежденных компонентов.

Для продления срока службы новых элементов проведите 2–3 цикла полного разряда-заряда. Используйте для этого штатный аккумулятор шуруповерта или резистивную нагрузку (например, лампу накаливания 12 В 21 Вт). После калибровки зарядка должна стабильно работать, обеспечивая заявленное время заряда (обычно 1–3 часа в зависимости от емкости). Храните устройство в сухом месте при температуре 10–25°C, чтобы избежать преждевременной деградации элементов.

Диагностика платы управления и выявление сгоревших компонентов

Для проверки резисторов используйте мультиметр в режиме измерения сопротивления. Номинал указан на корпусе, но допустимо отклонение до 5–10% для большинства схем. Если сопротивление бесконечно или равно нулю – компонент неисправен. У полевых транзисторов прозвоните переходы сток-исток и затвор-исток: в закрытом состоянии сопротивление должно быть высоким (мегаомы), в открытом – доли ома. У биполярных транзисторов проверьте коэффициент усиления hFE в режиме тестера.

Конденсаторы проверяйте на короткое замыкание и потерю ёмкости. Электролитические конденсаторы с напряжением 25–50 В и ёмкостью 47–470 мкФ часто выходят из строя. Используйте ESR-метр или мультиметр с функцией измерения ёмкости: реальное значение не должно отличаться от номинального более чем на 20%. Вздутые или подтёкшие конденсаторы заменяйте без проверки – они гарантированно неисправны.

Проверка диодов и диодных мостов проводится в режиме прозвонки. Исправный диод пропускает ток в одном направлении (прямое падение напряжения 0,3–0,7 В для кремниевых) и блокирует в обратном. Если диод звонится в обе стороны или не звонится вообще – он пробит или в обрыве. Для диодных сборок проверяйте каждый диод отдельно, так как часто выходит из строя только один канал.

Ремонт или замена поврежденного разъема питания

Поврежденный разъем питания – одна из самых частых причин выхода зарядного устройства шуруповерта из строя. Симптомы: нестабильное соединение, искрение, нагрев или полное отсутствие контакта. Прежде чем принимать решение о ремонте или замене, проверьте целостность проводов мультиметром в режиме прозвонки. Если сопротивление между контактами разъема и платой стремится к бесконечности, проблема в обрыве цепи.

Для диагностики разъема типа DC 5.5×2.1 мм (стандарт для большинства шуруповертов) используйте штекер с известными рабочими параметрами. Вставьте его в гнездо и покачайте под разными углами – если зарядка то включается, то отключается, контакты внутри разъема деформированы или окислены. Окисление удаляется спиртом и тонкой иглой, но деформация требует механического вмешательства.

Ремонт разъема оправдан, если повреждение поверхностное: сломан фиксатор, погнуты контакты или нарушена пайка. Для восстановления пайки потребуется паяльник мощностью 25–40 Вт, припой ПОС-61 и флюс (канифоль или ЛТИ-120). Алгоритм действий:

• Отпаяйте провода от контактов разъема, предварительно зафиксировав их положение на бумаге.
• Очистите посадочные площадки на плате от остатков припоя с помощью оплетки или оловоотсоса.
• Залудите контакты разъема и платы, нанеся тонкий слой припоя.
• Припаяйте разъем строго перпендикулярно плате, избегая перегрева (время пайки – не более 3 секунд).

Замена разъема необходима при следующих дефектах: оплавление корпуса, трещины в изоляции, обрыв внутренних контактов. Подберите аналог с идентичными параметрами: диаметр штекера (обычно 5.5 мм), полярность (центральный контакт – «+»), токовая нагрузка (не менее 2 А для бытовых моделей). Разъемы с креплением на винтах (например, клеммные колодки) предпочтительнее паяных – их проще заменить в будущем.

При выборе разъема обратите внимание на материал контактов. Латунные покрытые никелем служат дольше, чем стальные или алюминиевые. Избегайте разъемов с пластиковым корпусом – они плавятся при перегреве. Для шуруповертов с высоким током зарядки (от 3 А) используйте разъемы с позолоченными контактами, например, серии «Power Jack» от Molex.

Процесс замены разъема включает демонтаж старого и установку нового с соблюдением полярности. Порядок действий:

1. Отрежьте поврежденный разъем, оставив 5–7 см провода для удобства пайки.
2. Зачистите концы проводов на 5 мм, скрутите жилы и залудите их.
3. Наденьте на провода термоусадочную трубку диаметром 4–6 мм.
4. Припаяйте провода к новому разъему, соблюдая полярность (красный – «+», черный – «–»).
5. Изолируйте соединения термоусадкой или изолентой.
6. Проверьте зарядку мультиметром в режиме измерения напряжения (должно быть 12–20 В в зависимости от модели).

Если разъем интегрирован в корпус зарядного устройства (например, у моделей Bosch или Makita), замена усложняется. В таких случаях проще приобрести новый блок питания или использовать универсальное зарядное устройство с подходящими параметрами. При выборе универсальной зарядки учитывайте: выходное напряжение должно совпадать с номиналом аккумулятора шуруповерта (±0.5 В), а ток зарядки – не превышать 1.5 от емкости батареи (например, для аккумулятора 1.5 А·ч ток зарядки – не более 2.25 А).

После ремонта или замены разъема протестируйте зарядное устройство под нагрузкой. Подключите его к аккумулятору шуруповерта и измерьте напряжение на клеммах батареи в процессе зарядки. Если напряжение стабильно и соответствует паспортным значениям (например, 14.4 В для Ni-Cd 12 В), а корпус разъема не нагревается выше 40 °C, ремонт выполнен корректно.

Для профилактики повторных поломок зафиксируйте провода у основания разъема термоклеем или пластиковым хомутом. Избегайте резких рывков за кабель и не храните зарядное устройство с подключенным штекером – это приводит к износу контактов. При частых перегибах провода используйте гибкий многожильный кабель сечением не менее 0.75 мм².

Пайка и восстановление контактов на печатной плате

Перед началом пайки очистите поврежденные контакты от окислов и остатков припоя. Используйте мелкозернистую наждачную бумагу (P800–P1200) или ластик для удаления налета, затем обезжирьте спиртом или изопропанолом. Для восстановления обрывов дорожек применяйте медный провод диаметром 0,1–0,3 мм: зачистите его, залудите и припаяйте к оставшимся участкам дорожки, предварительно покрыв их тонким слоем флюса (например, ЛТИ-120). Температура паяльника – 300–350°C, время контакта с платой – не более 2–3 секунд, чтобы избежать отслоения фольги.

• При пайке SMD-компонентов используйте паяльную пасту и термофен (температура 250–280°C, поток воздуха 15–20 л/мин). Наносите пасту точечно на контактные площадки, фиксируйте деталь пинцетом и прогревайте до расплавления припоя.
• Для восстановления оторванных контактных площадок примените токопроводящий клей (например, CircuitWorks CW2400) или напаяйте перемычку из провода, закрепив её эпоксидной смолой для механической прочности.
• После пайки проверьте целостность дорожек мультиметром в режиме прозвонки (сопротивление должно быть близко к 0 Ом). Изолируйте восстановленные участки лаком (например, Plastik 70) для защиты от коррозии.

Сборка зарядного устройства и проверка работоспособности

Установите плату в корпус, зафиксировав её винтами М3×6 через штатные отверстия. Проверьте отсутствие замыканий между дорожками и металлическими элементами корпуса – используйте мультиметр в режиме прозвонки (сопротивление должно превышать 1 МОм). Подключите провода к клеммам аккумулятора: красный к «+», чёрный к «−», соблюдая полярность, указанную на плате. Затяните контакты отвёрткой с моментом 0,3 Н·м, чтобы избежать нагрева при эксплуатации.

Перед окончательной сборкой подайте напряжение 220 В на вход зарядного устройства и измерьте выходное напряжение на клеммах. Для Ni-Cd и Ni-MH аккумуляторов оно должно составлять 1,4–1,5 В на банку (например, 14,4 В для 12-вольтового блока), для Li-Ion – 4,2 В на элемент (12,6 В для 3S-конфигурации). Если показания отличаются более чем на 5%, замените стабилизатор напряжения (обычно микросхема типа LM317 или аналогичная).

Закройте корпус, убедившись, что провода не пережаты и не касаются радиаторов или трансформатора. Подключите аккумулятор и запустите зарядку на 10 минут – ток должен плавно снижаться с 1–2 А до 0,2–0,3 А по мере набора ёмкости. Проверьте температуру корпуса: нагрев свыше 45 °C указывает на неисправность термодатчика или неверный режим зарядки. При отсутствии ошибок зафиксируйте крышку четырьмя винтами и нанесите на контакты тонкий слой силиконовой смазки для защиты от окисления.

Типичные ошибки при ремонте и как их избежать

Первая и самая опасная ошибка – игнорирование проверки входного напряжения. Многие начинают разбирать зарядное устройство, не убедившись, что проблема именно в нём, а не в розетке или кабеле питания. Перед ремонтом измерьте напряжение на входе мультиметром: если оно отсутствует или ниже 220 В (±10%), ищите неисправность в сети. Также проверьте целостность сетевого шнура – обрывы часто маскируются под внешне исправный провод. Прозвонка кабеля тестером занимает 2 минуты, но экономит часы на бесполезной разборке.

Распространённая ошибка – замена компонентов без диагностики. Например, при перегреве зарядки многие сразу меняют транзистор или диодный мост, хотя причина может быть в высохших электролитических конденсаторах или засорившемся радиаторе. Перед заменой деталей:

• Проверьте ESR конденсаторов (даже если они визуально целы).
• Очистите радиатор от пыли – слой в 1 мм снижает теплоотдачу на 30%.
• Прозвоните резисторы – обрыв даже одного может нарушить работу всей схемы.

Без мультиметра и осциллографа (для продвинутых случаев) ремонт превращается в гадание.

Неправильная пайка – причина 40% повторных поломок. Использование паяльника мощностью выше 40 Вт приводит к перегреву дорожек и отслаиванию фольги на плате. При пайке SMD-компонентов температура жала не должна превышать 300°C, а время контакта – 3 секунды. Всегда применяйте флюс (канифоль или безотмывочный гель) – окисленные контакты снижают проводимость. После пайки удалите остатки флюса спиртом: они притягивают влагу и вызывают коррозию.

Самая досадная ошибка – сборка без проверки. Многие закрывают корпус сразу после замены детали, не протестировав зарядку под нагрузкой. Подключите к устройству разряженный аккумулятор и измерьте выходное напряжение: оно должно соответствовать номиналу батареи (например, 12 В ±0,5 В для Ni-Cd). Если напряжение «плавает» или отсутствует, ищите холодные пайки, неправильно установленные диоды или повреждённые дорожки. Только после 10–15 минут стабильной работы можно считать ремонт завершённым.
