Ток во вторичной обмотке трансформатора определяет его нагрузочную способность и эффективность работы в реальных условиях. Ошибки в расчетах приводят к перегреву обмоток, снижению КПД или выходу устройства из строя. Основная формула для определения тока вторичной обмотки – I₂ = (U₂ / Z_нагр), где U₂ – напряжение холостого хода, а Z_нагр – полное сопротивление нагрузки. Однако на практике необходимо учитывать падение напряжения на обмотке, коэффициент трансформации и параметры сердечника.
Для трансформаторов с коэффициентом трансформации k = U₁/U₂ ток вторичной обмотки связан с первичным током соотношением I₂ = I₁ × k. При этом реальное значение I₂ может отличаться на 5–15% из-за потерь в меди и стали. Например, для трансформатора мощностью 1 кВА с U₁ = 220 В и U₂ = 12 В при нагрузке 10 Ом расчетный ток составит 1,2 А, но с учетом потерь фактическое значение может достигать 1,3–1,4 А.
При работе с импульсными нагрузками или нелинейными потребителями (например, выпрямителями) ток вторичной обмотки содержит высшие гармоники, что требует корректировки расчетов. В таких случаях используют эквивалентное сопротивление нагрузки с учетом коэффициента мощности (cos φ). Для точного определения тока рекомендуется применять метод эквивалентных схем или программное моделирование (например, в LTspice), где учитываются индуктивности рассеяния и активные сопротивления обмоток.
Практический пример: при проектировании трансформатора для блока питания с выходным напряжением 5 В и током 2 А необходимо заложить запас по мощности не менее 20%. Это означает, что расчетный ток вторичной обмотки должен составлять 2,4 А, а сечение провода выбираться с учетом плотности тока 3–4 А/мм² для естественного охлаждения. Игнорирование этих параметров приведет к снижению надежности и сокращению срока службы устройства.
Определение исходных параметров для расчета тока
Для расчета тока во вторичной обмотке трансформатора требуются три ключевых параметра: напряжение вторичной обмотки (U₂), сопротивление нагрузки (Rн) и коэффициент трансформации (k). Напряжение U₂ указывается в паспортных данных трансформатора или измеряется вольтметром при холостом ходе. Сопротивление нагрузки определяется по формуле Rн = Uн/Iн, где Uн и Iн – номинальные напряжение и ток нагрузки. Коэффициент трансформации вычисляется как k = U₁/U₂, где U₁ – напряжение первичной обмотки.
При отсутствии паспортных данных используйте метод замещения: подключите к вторичной обмотке известное сопротивление (например, 10 Ом) и измерьте ток амперметром. По закону Ома рассчитайте фактическое напряжение U₂ = Iизм × Rизм. Для точности учитывайте активные потери в обмотках – введите поправочный коэффициент 0,95–0,98 при расчете тока, если трансформатор работает с нагрузкой близкой к номинальной.
Формула связи тока и напряжения в трансформаторе
Основное соотношение между токами и напряжениями в трансформаторе определяется коэффициентом трансформации k, равным отношению числа витков первичной обмотки N₁ к числу витков вторичной N₂. Формула связи имеет вид: U₁/U₂ = I₂/I₁ = k, где U₁ и U₂ – напряжения, а I₁ и I₂ – токи в первичной и вторичной обмотках соответственно. Для идеального трансформатора (без потерь) мощность на входе равна мощности на выходе: U₁·I₁ = U₂·I₂. В реальных условиях КПД трансформатора снижается из-за потерь в меди и стали, что учитывается введением поправочного коэффициента η (обычно 0,9–0,98).
При расчете тока во вторичной обмотке I₂ используют формулу: I₂ = (U₁·I₁·η)/U₂. Например, для трансформатора с U₁ = 220 В, I₁ = 5 А, U₂ = 12 В и η = 0,95 ток I₂ составит 87,08 А. Важно помнить, что при понижении напряжения ток во вторичной обмотке возрастает пропорционально коэффициенту трансформации, что требует выбора проводников с соответствующим сечением. Для медных обмоток плотность тока не должна превышать 3–5 А/мм² во избежание перегрева.
В трехфазных трансформаторах формула корректируется с учетом схемы соединения обмоток (звезда или треугольник). При соединении «звезда-звезда» линейные токи равны фазным, а при «треугольник-звезда» линейный ток вторичной обмотки в √3 раз больше фазного. Например, для трансформатора 10/0,4 кВ с мощностью 100 кВА и соединением «треугольник-звезда» фазный ток вторичной обмотки составит I₂ф = S/(√3·U₂) = 144,34 А, а линейный – 250 А.
Для точного расчета необходимо учитывать падение напряжения на обмотках, особенно при нагрузках, близких к номинальным. Падение напряжения ΔU в процентах определяется как ΔU = (I₂·R₂ + I₁·R₁)/U₂ · 100%, где R₁ и R₂ – активные сопротивления обмоток. В силовых трансформаторах ΔU обычно не превышает 5–7%. При проектировании рекомендуется использовать справочные данные по удельным сопротивлениям материалов (для меди – 0,0175 Ом·мм²/м) и учитывать температурный коэффициент сопротивления (0,004 °C⁻¹).
Учет коэффициента трансформации при вычислениях
Коэффициент трансформации (k) определяет соотношение витков первичной (N₁) и вторичной (N₂) обмоток: k = N₁/N₂. Для расчета тока во вторичной обмотке (I₂) используют формулу I₂ = k × I₁, где I₁ – ток первичной обмотки. Однако на практике значение k редко совпадает с идеальным из-за потерь в магнитопроводе и обмотках. Например, при k = 10 и I₁ = 2 А теоретический I₂ составит 20 А, но реальное значение может быть на 3–5% ниже из-за падения напряжения на активном сопротивлении обмоток.
При вычислениях важно учитывать режим работы трансформатора. В режиме холостого хода (I₂ ≈ 0) коэффициент k определяется по напряжениям: k = U₁/U₂. В нагрузочном режиме ток I₂ зависит от сопротивления нагрузки (Rₙ) и ЭДС вторичной обмотки (E₂): I₂ = E₂/(Rₙ + R₂), где R₂ – активное сопротивление вторичной обмотки. Для трансформаторов мощностью до 10 кВА падение напряжения на R₂ может достигать 2–4% от E₂, что необходимо корректировать в расчетах.
- Для понижающих трансформаторов (k > 1) ток I₂ всегда выше I₁. Например, при k = 20 и I₁ = 1 А I₂ ≈ 20 А, но с учетом КПД 95% реальный ток составит ~19 А.
- Для повышающих трансформаторов (k < 1) ток I₂ ниже I₁. При k = 0.5 и I₁ = 10 А теоретический I₂ = 5 А, но из-за потерь в стали фактическое значение может быть 4.8–4.9 А.
- В автотрансформаторах коэффициент k определяется как (N₁ + N₂)/N₂, что требует отдельного учета при расчете токов в общей части обмотки.
Погрешности при игнорировании коэффициента трансформации растут с увеличением мощности. Для трансформаторов свыше 100 кВА отклонение I₂ от расчетного значения может превышать 7% из-за влияния индуктивности рассеяния и гистерезиса. В таких случаях рекомендуется использовать паспортные данные или проводить измерения под нагрузкой. Например, для трансформатора ТМ-160/10 с k = 10 при I₁ = 16 А реальный I₂ может колебаться в пределах 152–158 А.
При проектировании систем с трансформаторами коэффициент k корректируют с учетом температурного режима. Сопротивление обмоток увеличивается на 0.4% на каждый градус Цельсия сверх 20°C. Для медных обмоток при нагреве до 75°C сопротивление вырастает на ~22%, что снижает I₂ на 1–2%. В расчетах это компенсируют введением температурного коэффициента: kₜ = k × (1 + 0.004 × ΔT), где ΔT – превышение температуры над номинальной.
Для точных вычислений используют схему замещения трансформатора с учетом параметров холостого хода и короткого замыкания. Активные и реактивные сопротивления обмоток (R₁, R₂, X₁, X₂) определяют экспериментально. Например, для трансформатора с R₂ = 0.05 Ом и X₂ = 0.1 Ом при нагрузке Zₙ = 1 + j0.5 Ом ток I₂ рассчитывают по формуле:
I₂ = E₂ / √[(R₂ + Rₙ)² + (X₂ + Xₙ)²].
Это позволяет учесть влияние коэффициента трансформации на фазовый сдвиг и величину тока.
Влияние нагрузки на величину вторичного тока
Вторичный ток трансформатора напрямую зависит от сопротивления нагрузки, подключенной к вторичной обмотке. При активной нагрузке (например, резистивной) ток определяется законом Ома: I2 = U2 / Rн, где U2 – напряжение холостого хода, а Rн – сопротивление нагрузки. Увеличение Rн снижает ток, уменьшение – повышает. Для трансформатора мощностью 1 кВА с U2 = 24 В при Rн = 10 Ом ток составит 2,4 А, а при Rн = 2 Ом – 12 А.
Индуктивная нагрузка (например, электродвигатели) вносит фазовый сдвиг между током и напряжением, что снижает коэффициент мощности (cosφ). В таких случаях расчет тока требует учета полного сопротивления: I2 = U2 / Zн, где Zн = √(Rн² + XL²). Для нагрузки с Rн = 5 Ом и XL = 3 Ом при U2 = 24 В ток составит 4,3 А вместо 4,8 А при чисто активной нагрузке.
Емкостная нагрузка (конденсаторы, длинные кабели) компенсирует индуктивность, повышая cosφ. Однако при резонансе ток может резко возрасти из-за снижения Zн. Например, при XC = XL полное сопротивление становится равным Rн, что увеличивает ток до значений, близких к короткому замыканию. Для предотвращения перегрузки рекомендуется использовать защитные устройства с порогом срабатывания на 20–30% выше номинального тока.
При нелинейных нагрузках (импульсные блоки питания, тиристорные регуляторы) вторичный ток содержит высшие гармоники, искажающие форму сигнала. Это приводит к дополнительным потерям в обмотках и магнитопроводе. Для трансформатора с номинальным током 10 А гармоники могут увеличить действующее значение тока на 15–25%. Решение – применение фильтров или трансформаторов с увеличенным сечением обмоток.
Динамические нагрузки (пуск электродвигателей) вызывают кратковременные броски тока, превышающие номинал в 5–7 раз. Например, при пуске асинхронного двигателя мощностью 5 кВт ток во вторичной обмотке может достигать 100 А вместо номинальных 20 А. Для защиты трансформатора используют устройства плавного пуска или увеличивают его мощность на 30–40%.

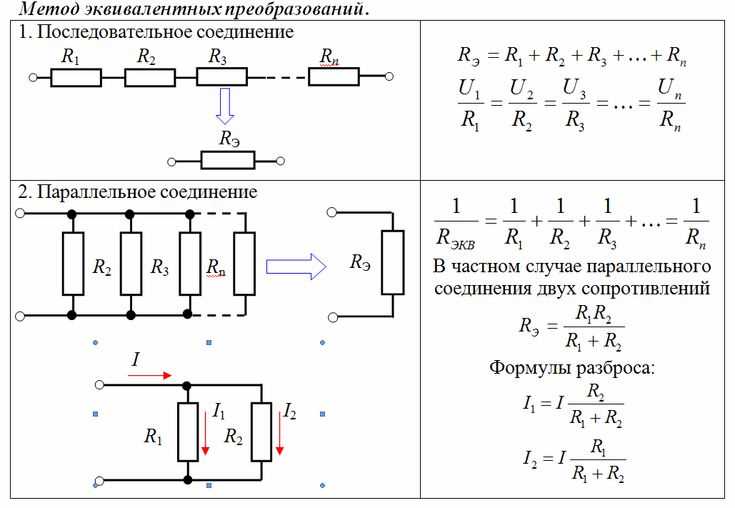

При параллельном подключении нескольких нагрузок суммарный ток определяется их эквивалентным сопротивлением. Для двух нагрузок с R1 = 12 Ом и R2 = 6 Ом при U2 = 24 В общий ток составит 6 А. Важно следить, чтобы суммарная мощность нагрузок не превышала номинальную мощность трансформатора, иначе произойдет перегрев обмоток.
Поправки на потери мощности в обмотках и сердечнике
Потери в обмотках трансформатора, вызванные активным сопротивлением проводников, рассчитываются по формуле Pобм = I2 · R, где I – действующее значение тока, а R – сопротивление обмотки. Для медных проводников удельное сопротивление при 20°C составляет 0,0175 Ом·мм²/м, но с ростом температуры на каждые 10°C оно увеличивается на ~4%. При расчете вторичного тока учитывайте температурный коэффициент, особенно для трансформаторов с длительным режимом работы.
Потери в сердечнике делятся на гистерезисные и вихревые. Гистерезисные потери пропорциональны площади петли гистерезиса материала и частоте: Pг = kг · f · Bn, где kг – коэффициент материала (для электротехнической стали ~0,02–0,05), f – частота, B – индукция, n ≈ 1,6–2,0. Вихревые потери зависят от толщины листов сердечника и удельного сопротивления: Pв = kв · f2 · B2 · d2, где d – толщина листа (обычно 0,27–0,35 мм). Для снижения потерь используйте стали с низкими удельными потерями, например, марки 3408 (не более 1,3 Вт/кг при 1,5 Тл и 50 Гц).
При расчете тока во вторичной обмотке корректируйте значение с учетом КПД трансформатора: I2 = (P2 / U2) · (1 + (Pобм + Pсерд) / P2). Для трансформаторов мощностью до 10 кВА КПД обычно составляет 95–97%, свыше 100 кВА – 98–99%. Если потери в обмотках превышают 3% от номинальной мощности, замените провод на больший диаметр или используйте алюминий с поправочным коэффициентом 1,6 (из-за разницы в удельном сопротивлении).
Влияние частоты на потери критично для высокочастотных трансформаторов. При переходе с 50 Гц на 400 Гц вихревые потери возрастают в 64 раза, а гистерезисные – в 8 раз. Для частот выше 1 кГц применяйте ферриты с низкими потерями (например, N87 – 300 мВт/см³ при 100 кГц и 200 мТл) или аморфные сплавы с потерями менее 0,1 Вт/кг. Толщину листов сердечника уменьшайте до 0,05–0,1 мм для снижения вихревых токов.
Практический пример: трансформатор мощностью 5 кВА с КПД 96% имеет потери 200 Вт (120 Вт в обмотках, 80 Вт в сердечнике). При вторичном напряжении 230 В скорректированный ток составит I2 = (5000 / 230) · (1 + 200 / 5000) ≈ 22,3 А вместо 21,7 А без учета потерь. Для точности измеряйте сопротивление обмоток мостом постоянного тока и сравнивайте с расчетными значениями – расхождение более 5% указывает на дефекты намотки или короткозамкнутые витки.
Оптимизация потерь требует комплексного подхода: выбирайте материал сердечника под рабочую частоту, минимизируйте длину проводников обмоток, используйте принудительное охлаждение при плотности тока выше 3 А/мм². Для трансформаторов с несинусоидальной нагрузкой (например, импульсные источники питания) учитывайте дополнительные потери от высших гармоник, увеличивая расчетные значения на 10–20%.
Расчет тока при нелинейной нагрузке
Нелинейные нагрузки, такие как импульсные блоки питания, частотные преобразователи или газоразрядные лампы, искажают форму тока во вторичной обмотке трансформатора, генерируя высшие гармоники. Основная проблема – появление токов с частотами, кратными основной (50/60 Гц), что приводит к увеличению действующего значения тока и дополнительным потерям. Для расчета используют разложение тока в ряд Фурье: I(t) = I₁·sin(ωt + φ₁) + Σ Iₙ·sin(nωt + φₙ), где Iₙ – амплитуда n-й гармоники. Коэффициент нелинейных искажений (THD) определяется как THD = (√(Σ Iₙ²) / I₁) · 100%. При THD > 10% стандартные методы расчета (I₂ = I₁ / k) дают погрешность до 15–20%.
Для точного определения тока вторичной обмотки при нелинейной нагрузке требуется спектральный анализ. Измеряют амплитуды гармоник до 50-й включительно (n = 3, 5, 7, …, 49) с помощью анализатора качества электроэнергии. Действующее значение тока рассчитывают по формуле: I₂_действ = √(I₁² + I₃² + I₅² + … + Iₙ²). Например, при I₁ = 10 А, I₃ = 3 А, I₅ = 2 А, I₂_действ = √(10² + 3² + 2²) ≈ 10,63 А. Учет гармоник критичен для трансформаторов с магнитопроводом из электротехнической стали, где потери на гистерезис и вихревые токи растут пропорционально квадрату частоты гармоники.
При проектировании трансформатора для нелинейной нагрузки увеличивают сечение обмоток на 20–30% относительно расчетного значения для линейной нагрузки. Это компенсирует дополнительный нагрев от высших гармоник. Для снижения THD применяют пассивные фильтры (LC-цепи), настроенные на частоты 150, 250 и 350 Гц (3-я, 5-я и 7-я гармоники). Активные фильтры корректируют форму тока в реальном времени, но требуют сложных систем управления. В расчетах учитывают, что ток третьей гармоники может достигать 80% от тока первой гармоники в трехфазных системах с нейтралью.
Проверку расчетов проводят с помощью моделирования в программах типа MATLAB/Simulink или PSIM. Задают реальные параметры нагрузки (например, коэффициент мощности 0,7 и THD = 30%) и сравнивают результаты с экспериментальными данными. При превышении допустимого нагрева обмоток (ΔT > 65°C для класса изоляции F) корректируют конструкцию: увеличивают зазор между обмотками, применяют провод с эмалевой изоляцией повышенной термостойкости или используют трансформаторы с расщепленными обмотками.
Практический пример вычисления тока для однофазного трансформатора
Рассмотрим трансформатор мощностью 500 ВА с первичным напряжением 220 В и вторичным – 12 В. Для расчета тока во вторичной обмотке используем формулу:
I₂ = S / U₂, гдеS– полная мощность трансформатора (ВА),U₂– напряжение вторичной обмотки (В).
Подставляем значения: I₂ = 500 / 12 ≈ 41,67 А. Это номинальный ток, но на практике учитывают коэффициент загрузки (обычно 0,8–0,9), чтобы избежать перегрева. Например, при 0,85 рабочий ток составит 41,67 × 0,85 ≈ 35,42 А.
Для проверки сечения провода вторичной обмотки используем плотность тока 3–5 А/мм² (для медных проводов). При 4 А/мм² минимальное сечение: 35,42 / 4 ≈ 8,86 мм². Выбираем ближайший стандартный провод – 10 мм². При меньшем сечении возможен перегрев, при большем – неоправданные затраты.
Если трансформатор работает с выпрямителем (например, для зарядки аккумулятора), ток во вторичной обмотке увеличивается из-за формы сигнала. Для однополупериодного выпрямителя действующий ток возрастает в 1,57 раза, для двухполупериодного – в 1,11 раза. В нашем примере при двухполупериодном выпрямлении расчетный ток: 35,42 × 1,11 ≈ 39,32 А. Это требует пересмотра сечения провода до 10–16 мм².
При выборе предохранителя для вторичной цепи учитывают пусковые токи нагрузки. Для активной нагрузки (например, лампы накаливания) номинал предохранителя берут на 20–30% выше рабочего тока: 35,42 × 1,3 ≈ 46 А. Для индуктивной нагрузки (двигатели, трансформаторы) запас увеличивают до 50–100%. Используйте быстродействующие предохранители типа gG или aR для защиты от короткого замыкания.
Погрешность расчетов зависит от точности данных. Если мощность трансформатора указана с допуском ±10%, ток может варьироваться от 37,5 А до 45,8 А. Всегда проверяйте фактические параметры мультиметром: измерьте напряжение U₂ под нагрузкой и уточните мощность по формуле S = U₂ × I₂. При расхождении более 5% пересчитайте сечение проводов и номиналы защитных элементов.
Проверка результатов расчета с помощью измерительных приборов
Для верификации расчетного тока во вторичной обмотке трансформатора используйте цифровой мультиметр с диапазоном измерения переменного тока не менее 120% от ожидаемого значения. Подключите прибор в разрыв цепи вторичной обмотки, соблюдая полярность щупов: красный – к нагрузке, черный – к обмотке. При измерении тока свыше 10 А применяйте токовые клещи с погрешностью не более ±1,5%, так как прямое подключение мультиметра в таких случаях приводит к перегреву шунта и искажению показаний.
Перед началом измерений проверьте калибровку приборов по эталонному источнику тока. Для трансформаторов с выходным напряжением до 50 В используйте нагрузочный резистор с мощностью, превышающей расчетную на 20–30%, чтобы исключить влияние нагрева на сопротивление. Например, при расчетном токе 5 А и напряжении 24 В резистор должен быть не менее 12 Вт (24 В × 5 А = 120 Вт, с запасом – 150 Вт). Зафиксируйте показания прибора через 30 секунд после подачи напряжения, когда ток стабилизируется.
Сравните измеренные значения с расчетными по формуле: ΔI = |I_изм − I_расч| / I_расч × 100%. Допустимое отклонение не должно превышать 5% для трансформаторов мощностью до 1 кВА и 3% – свыше 1 кВА. При превышении этих значений проверьте параметры нагрузки, коэффициент трансформации и сопротивление обмоток. В таблице ниже приведены типичные причины расхождений и методы их устранения:
| Причина расхождения | Метод проверки | Действие |
|---|---|---|
| Неправильный коэффициент трансформации | Измерьте напряжение на первичной и вторичной обмотках без нагрузки | Пересчитайте ток с учетом фактического коэффициента |
| Повышенное сопротивление обмоток | Измерьте сопротивление вторичной обмотки омметром | Замените трансформатор или учтите потери в расчетах |
| Нестабильное входное напряжение | Контролируйте первичное напряжение осциллографом | Используйте стабилизатор или скорректируйте расчеты |
Для трансформаторов с несколькими вторичными обмотками измеряйте ток в каждой отдельно, отключая остальные. При параллельном соединении обмоток убедитесь в равенстве их напряжений холостого хода с точностью до 0,5 В, иначе возникнет уравнительный ток, искажающий результаты. В случае импульсных трансформаторов применяйте осциллограф с токовым пробником, так как форма тока может отличаться от синусоидальной, и мультиметр покажет некорректное среднеквадратичное значение.
Зафиксируйте условия измерений: температуру окружающей среды, влажность, напряжение питания и тип нагрузки. Повторите измерения трижды с интервалом в 1 минуту, усредните результаты. Если разброс показаний превышает 2%, проверьте контакты в цепи измерения на наличие окислов или неплотного соединения. Для высокоточных применений (погрешность менее 1%) используйте лабораторный амперметр класса точности 0,2 или выше.
