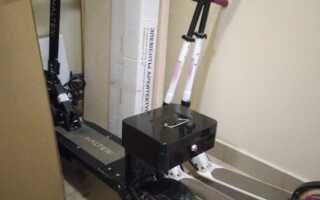

Собрать электросамокат из стандартной модели можно за 3–5 дней, если использовать готовые комплектующие и инструменты, доступные в большинстве мастерских. Минимальный бюджет проекта – 15–20 тысяч рублей, включая мотор-колесо мощностью 350–500 Вт, контроллер на 36–48 В и литий-ионную батарею ёмкостью 10–15 А·ч. Основная сложность – правильно подобрать компоненты по напряжению и току, чтобы избежать перегрева или нехватки мощности на подъёмах.
Для переделки подойдёт любой самокат с прочной рамой и колёсами диаметром от 8 до 12 дюймов. Оптимальный вариант – модели с дисковыми тормозами, так как они выдерживают нагрузку до 100 кг и скорость до 25 км/ч. Если штатные тормоза ободные, их придётся заменить на гидравлические или механические с увеличенным усилием – стандартные не справятся с возросшей массой конструкции (готовый электросамокат весит 12–18 кг).
Ключевой этап – установка мотор-колеса. Для самокатов с задним приводом подойдёт мотор на 8 или 10 дюймов с номинальным током 15–20 А. Передний привод требует более лёгкого колеса (6–8 дюймов) и усиленной вилки, чтобы избежать деформации под весом батареи. Контроллер лучше брать с функцией рекуперации – это продлит срок службы аккумулятора на 15–20%. Батарею размещайте в нижней части рамы или под декой, чтобы сохранить центр тяжести и устойчивость.
Электропроводка – слабое место самодельных электросамокатов. Используйте провода сечением не менее 2,5 мм² для силовых линий и 1,5 мм² для сигнальных. Все соединения пропаивайте и изолируйте термоусадочной трубкой – скрутки приводят к потерям напряжения и перегреву. Для защиты от короткого замыкания установите предохранитель на 30–40 А и автоматический выключатель на 20 А. Датчик тормоза подключайте напрямую к контроллеру, чтобы мотор отключался при нажатии рычага.
Финальный шаг – настройка контроллера. Параметры задавайте через программу для ПК (например, XPD или VESC Tool): ограничьте максимальный ток на уровне 80% от номинала мотора, установите плавный старт и отрегулируйте рекуперацию. Тестируйте самокат на ровной поверхности, постепенно увеличивая скорость. Если мотор греется выше 60°C после 10 минут езды, снизьте ток или улучшите охлаждение – например, установите радиатор на контроллер.
Как выбрать подходящий самокат для переделки
Оптимальный вариант – складной городской самокат с диаметром колёс от 200 до 250 мм и стальной или алюминиевой рамой толщиной не менее 2 мм. Избегайте моделей с пластиковыми деталями в силовой конструкции: они не выдержат нагрузки от электропривода. Проверьте геометрию рулевой колонки – она должна быть прямой, без изгибов, иначе установка мотор-колеса или редуктора потребует сложной доработки. Обратите внимание на подшипники колёс: если они заклинивают при вращении рукой, самокат не подойдёт – ресурс таких деталей при увеличении скорости до 25–30 км/ч исчерпается за 50–100 км.
Ключевые параметры: вес до 10 кг (легче – проще модернизировать), расстояние между осями колёс от 700 мм (для устойчивости на скорости), наличие дисковых тормозов или возможности их установки. Откажитесь от самокатов с пружинной или резиновой амортизацией – они усложняют монтаж электропривода и снижают надёжность. Идеальный донор: модели типа Xiaomi Mi Electric Scooter Pro 2 (без электроники) или Kugoo S3 – их рамы рассчитаны на динамические нагрузки, а колёса подходят для установки мотор-колеса 8–10 дюймов.
Необходимые инструменты и материалы для сборки
Для сборки электросамоката потребуется базовый набор инструментов: мультиметр с диапазоном измерения до 60 В, паяльная станция мощностью не менее 60 Вт с регулировкой температуры, набор отвёрток с шестигранными и крестовыми битами (размеры 2, 2.5, 3, 4 мм), торцевые ключи на 8, 10, 13 мм. Дополнительно понадобятся кусачки для проводов сечением до 4 мм², стриппер для снятия изоляции, термоусадочные трубки диаметром 3–10 мм и термопистолет. Без этих инструментов невозможно качественно соединить электрические компоненты и обеспечить надёжность конструкции.
Основные материалы включают раму от старого самоката с диаметром колёс не менее 8 дюймов – лучше выбрать алюминиевую или стальную с толщиной стенки от 1.5 мм. Мотор-колесо мощностью 350–500 Вт с напряжением 36–48 В и встроенным контроллером (например, модели от QS Motor или Leafbike). Аккумуляторная батарея на основе литий-ионных элементов 18650 с суммарным напряжением 36–48 В и ёмкостью от 10 А·ч – подойдут готовые сборки формата 10S4P или 13S3P. Для управления потребуется электронный регулятор скорости (ESC) с поддержкой рекуперативного торможения и пульт дистанционного управления на базе NRF24L01.
Крепёжные элементы: болты М5–М8 с гайками и шайбами из нержавеющей стали, нейлоновые стяжки шириной 3–5 мм, алюминиевые уголки 20×20 мм для усиления рамы. Для изоляции и защиты проводки используйте гофрированные трубки ПВХ диаметром 10–16 мм и изоленту 3M Scotch 88. Если рама не имеет посадочных мест под мотор-колесо, потребуются фланцы из стали толщиной 3–4 мм или адаптеры под конкретную модель колеса. Не экономьте на крепеже – некачественные болты могут ослабнуть от вибрации.
Для сборки рулевой колонки и тормозной системы нужны: вынос руля с регулировкой угла наклона (например, от велосипеда BMX), тормозные колодки V-brake или дисковые механические тормоза с ротором 140–160 мм, тросики и рубашки тормозной системы диаметром 1.5–2 мм. Если планируется установка амортизаторов, подойдут пружинно-масляные вилки от велосипедов с ходом 50–80 мм. Для защиты электроники от влаги и пыли используйте герметичные боксы из ABS-пластика с IP65 или самодельные кожухи из оргстекла толщиной 3 мм.
Расходные материалы: припой ПОС-61 с флюсом для пайки, силиконовая смазка для подшипников и тросиков, контактная смазка для клемм аккумулятора, двухкомпонентный эпоксидный клей для фиксации деталей. Для настройки и калибровки системы пригодится программатор для контроллера (например, ST-Link для STM32) и ПО типа VESC Tool или Kelly Controller Software. Перед началом сборки проверьте совместимость всех компонентов по напряжению, току и габаритам – несоответствие параметров приведёт к выходу из строя мотора или батареи.
Установка электродвигателя и контроллера на раму
Выбор места крепления двигателя зависит от типа рамы и конструкции самоката. Для алюминиевых рам толщиной 2–3 мм подойдут болты М6 с гроверными шайбами. На стальных рамах используйте сварку или усиленные кронштейны из стали 3 мм. Избегайте крепления к тонким или изогнутым участкам – вибрация разболтает соединение за 50–100 км пробега.
Мотор-колесо диаметром 8–10 дюймов оптимально для самокатов с 12–16-дюймовыми колесами. При установке на заднюю вилку проверьте зазор: между корпусом двигателя и рамой должно оставаться не менее 5 мм. Для моторов с цепным приводом используйте натяжитель цепи с регулировкой ±15 мм – это компенсирует износ и провисание.
- Двигатели мощностью до 500 Вт крепите на штатную вилку через адаптер из алюминиевого сплава Д16Т.
- Для моторов 500–1000 Вт требуется усиление вилки стальной пластиной 4×40×100 мм.
- Свыше 1000 Вт – только на сварную раму с косынками толщиной 5 мм.
Контроллер размещайте в герметичном боксе из ABS-пластика или алюминиевого профиля. Температурный диапазон работы контроллера – от -10°C до +60°C. При установке под сиденьем или на багажнике обеспечьте вентиляцию: просверлите отверстия диаметром 3–4 мм с шагом 20 мм. Для водонепроницаемости используйте силиконовые прокладки толщиной 1 мм.
Проводка от двигателя к контроллеру должна быть сечением не менее 4 мм² для токов до 20 А и 6 мм² для 20–40 А. Используйте термостойкие провода в силиконовой изоляции (например, КГ-ХЛ). Соединения пропаивайте и изолируйте термоусадочной трубкой с клеевым слоем. Избегайте острых углов – радиус изгиба провода должен быть не менее 5 диаметров.
Крепление контроллера к раме выполняйте через резиновые демпферы толщиной 5–8 мм. Это снизит вибрацию на 30–40% и предотвратит повреждение пайки. Для фиксации используйте нейлоновые стяжки с шагом 50 мм или металлические хомуты с резиновыми вставками. Не допускайте контакта корпуса контроллера с металлическими частями рамы – это приведет к короткому замыканию.
При подключении двигателя к контроллеру соблюдайте полярность фаз. Для проверки используйте мультиметр в режиме прозвонки: сопротивление между фазами должно быть одинаковым (допустимое отклонение ±5%). Если мотор вращается в обратную сторону, поменяйте местами любые две фазы. Для контроллеров с функцией рекуперации подключите фазы в последовательности A-B-C.
После установки проведите тестовый запуск на подставке. Двигатель должен вращаться плавно, без рывков и посторонних шумов. Температура корпуса мотора после 5 минут работы на 50% мощности не должна превышать +60°C. Если контроллер перегревается, увеличьте площадь радиатора или установите дополнительный вентилятор 50×50 мм с питанием от 12 В.
Подбор и монтаж аккумуляторной батареи
Выбор аккумулятора определяет дальность хода и надежность самоката. Оптимальный вариант – литий-ионные (Li-ion) или литий-полимерные (LiPo) батареи с напряжением 36–48 В. Для самоката с мотором 250–500 Вт достаточно емкости 10–20 А·ч. Пример: батарея 48 В 15 А·ч обеспечит запас хода 25–35 км при средней нагрузке 70 кг.
Ключевые параметры при выборе: напряжение (должно соответствовать контроллеру), емкость (А·ч), максимальный ток разряда (C-рейтинг). Для мотора 350 Вт минимальный C-рейтинг – 15C (например, 15 А·ч × 15 = 225 А). Превышение тока разряда приведет к перегреву и деградации батареи.
| Тип батареи | Напряжение, В | Емкость, А·ч | Макс. ток разряда, А | Вес, кг |
|---|---|---|---|---|
| Li-ion 18650 | 36–48 | 10–20 | 20–30 | 2–4 |
| LiPo | 37–52 | 8–15 | 30–50 | 1.5–3 |
| LiFePO4 | 36–48 | 12–25 | 10–20 | 4–6 |
Сборка батареи из элементов 18650 требует точечной сварки или пайки с высокотемпературным припоем. Используйте BMS (Battery Management System) для балансировки ячеек и защиты от перезаряда/глубокого разряда. Модель BMS должна соответствовать количеству ячеек (например, 13S для 48 В).
Корпус батареи изготавливайте из негорючего материала: алюминий 1–2 мм или огнестойкий пластик. Внутри закрепите элементы на термоклей или силиконовые прокладки. Обеспечьте вентиляцию – при нагрузке температура батареи не должна превышать 60°C.
Монтаж батареи на самокате зависит от конструкции. Для жесткой рамы подойдет крепление на болты M6 с резиновыми демпферами. На складных моделях используйте быстросъемные зажимы или нейлоновые стяжки. Избегайте вибраций – они сокращают срок службы батареи.
Подключение: плюс батареи к контроллеру через предохранитель (30–50 А), минус – напрямую. Разъемы XT60 или XT90 выдерживают ток до 60 А. Перед первым запуском проверьте полярность мультиметром и зарядите батарею до 40–60% для калибровки BMS.
Хранение батареи: при длительном простое заряжайте до 50–70% и держите при температуре 10–25°C. Раз в 3 месяца проверяйте напряжение ячеек – разброс более 0.1 В указывает на необходимость балансировки.
Сборка и подключение системы управления и тормозов
Начните с установки контроллера – ключевого элемента системы. Выберите модель, совместимую с мощностью двигателя: для моторов до 500 Вт подойдет контроллер на 36 В и 15 А, для более мощных (до 1000 Вт) – 48 В и 25–30 А. Закрепите его на раме или под декой с помощью пластиковых стяжек или металлических хомутов, обеспечив вентиляцию. Избегайте мест с прямым контактом с водой или вибрациями от колес.
Подключите провода двигателя к контроллеру, строго соблюдая полярность: красный – к фазе A, желтый – к B, зеленый – к C. Ошибка приведет к короткому замыканию или обратному вращению колеса. Для фиксации используйте термоусадочные трубки и изоленту, исключив риск замыкания на металлические части рамы.
Тормозная система на самокате – механическая или электронная. Для механики установите дисковый тормоз с гидравлическим приводом на заднее колесо: суппорт крепится болтами М6 к вилке, ротор диаметром 140–160 мм фиксируется на ступице. Прокачайте систему тормозной жидкостью DOT 4, удалив воздух через штуцер. Регулируйте зазор между колодками и диском в пределах 0,1–0,2 мм.
Электронное торможение реализуется через контроллер с функцией рекуперации. Подключите тормозные датчики (герконы или оптические) к соответствующим контактам контроллера: при нажатии на рычаг тормоза сигнал поступает на плату, снижая мощность двигателя. Для надежности дублируйте механический тормоз – рекуперация неэффективна на скоростях ниже 10 км/ч.
Рулевая колонка – место установки органов управления. Закрепите дроссельную рукоятку (газ) и тормозной рычаг на руле с помощью хомутов. Подключите провода дросселя к контроллеру: черный – масса, красный – +5 В, белый – сигнальный. Проверьте линейность отклика: при полном нажатии напряжение на сигнальном проводе должно составлять 4,2–4,5 В.
Для защиты от перегрузок установите предохранитель на 30 А в разрыв плюсового провода аккумулятора. Используйте держатель с крышкой, исключив случайные замыкания. Подключите светодиодный индикатор заряда параллельно аккумулятору через резистор 1 кОм – он покажет состояние батареи при включении системы.
Перед первым запуском прозвоните все соединения мультиметром: сопротивление между фазами двигателя должно быть одинаковым (0,1–0,5 Ом), изоляция проводов – не менее 1 МОм. Затяните все контакты, исключив окисление. Проверьте работу тормозов на ходу: механический должен останавливать самокат с 20 км/ч за 3–4 метра, электронный – плавно снижать скорость без рывков.
