Как работает турбина на бензиновом двигателе

Турбонаддув в бензиновых двигателях – это способ увеличения мощности за счёт принудительной подачи большего объёма воздуха в цилиндры. В отличие от атмосферных моторов, где воздух поступает под действием разрежения, турбина использует энергию выхлопных газов для вращения компрессора. Средний прирост мощности составляет 30–50% без увеличения рабочего объёма двигателя, что делает турбину ключевым элементом в современных высокоэффективных агрегатах.

Основные компоненты системы – турбинное колесо, компрессорное колесо и корпус подшипников. Выхлопные газы, проходя через турбинное колесо, раскручивают его до 100 000–250 000 об/мин, передавая вращение на компрессорное колесо через общий вал. Компрессор сжимает воздух, повышая его плотность перед подачей во впускной коллектор. Давление наддува обычно составляет 0,5–1,5 бара, но в спортивных версиях может достигать 2–3 бар.

Ключевая проблема турбированных бензиновых двигателей – турбояма, задержка между нажатием на педаль газа и реакцией турбины. Для её минимизации применяют турбины с изменяемой геометрией (VGT) или двойной наддув (битурбо). VGT-турбины регулируют угол лопаток направляющего аппарата, оптимизируя поток выхлопных газов при разных оборотах. В системах битурбо одна турбина работает на низких оборотах, вторая – на высоких, обеспечивая линейную отдачу.

Температурный режим – критический фактор для турбины. Выхлопные газы нагревают турбинное колесо до 900–1000°C, поэтому корпус изготавливают из жаропрочных сплавов на основе никеля. Для охлаждения используют водяные рубашки или масляное охлаждение. Недостаточная смазка или резкое выключение двигателя после нагрузки приводит к коксованию масла и выходу турбины из строя. Рекомендуется дать двигателю поработать на холостых 30–60 секунд перед остановкой.

Интеркулер – обязательный элемент турбированных бензиновых двигателей. Он снижает температуру сжатого воздуха с 120–150°C до 50–70°C, увеличивая его плотность и предотвращая детонацию. Эффективность интеркулера напрямую влияет на мощность: при снижении температуры на 10°C прирост мощности составляет 1–2%. Для бензиновых моторов предпочтительны воздушно-воздушные или водяные интеркулеры с высокой пропускной способностью.

Как турбонагнетатель увеличивает мощность двигателя без роста объема

Турбонагнетатель использует энергию выхлопных газов, которая в атмосферных двигателях просто теряется. Выхлопные газы вращают турбинное колесо со скоростью до 150 000 об/мин, передавая энергию на компрессорное колесо через общий вал. Компрессор сжимает входящий воздух, увеличивая его плотность перед подачей в цилиндры. При давлении наддува 0,5–1,5 бара масса воздуха в камере сгорания возрастает на 30–50%, что позволяет сжечь больше топлива за такт и получить пропорциональный прирост мощности.

Ключевой фактор – повышение массового наполнения цилиндров. В атмосферном двигателе воздух поступает под давлением около 1 бара, ограничивая количество кислорода для сгорания. Турбонагнетатель нагнетает воздух под давлением, превышающим атмосферное, что эквивалентно увеличению рабочего объема без физического изменения геометрии двигателя. Например, 2-литровый турбированный агрегат может выдавать мощность, сопоставимую с 3-литровым атмосферным, при сохранении компактных размеров и меньшем расходе топлива на низких оборотах.

Эффективность турбонаддува зависит от правильного подбора параметров турбины. Критическое значение имеет AR-отношение (aspect ratio) – соотношение площади сечения улитки турбины к радиусу колеса. Малое AR (0,4–0,6) обеспечивает быстрый отклик на низких оборотах, но ограничивает максимальную мощность. Большое AR (0,8–1,2) позволяет развивать высокую мощность на высоких оборотах, но увеличивает турбояму. Для гражданских автомобилей оптимально AR в диапазоне 0,5–0,7, для спортивных – 0,8–1,0.

Температура нагнетаемого воздуха снижает эффективность наддува. При сжатии воздух нагревается до 100–150°C, уменьшая его плотность. Интеркулер охлаждает воздух на 40–60°C, повышая массовый расход кислорода на 10–15%. Без интеркулера прирост мощности от турбины может упасть на 20–30%. Для двигателей с наддувом свыше 1 бара рекомендуется использовать воздушно-водяные интеркулеры, обеспечивающие лучшее охлаждение при высоких нагрузках.

Турбонагнетатель требует точной настройки системы управления двигателем. Необходимо корректировать угол опережения зажигания и состав топливовоздушной смеси для предотвращения детонации. При давлении наддува 1 бар октановое число топлива должно быть не ниже 98, а при 1,5 бара – 100+. Современные ЭБУ используют датчики детонации и адаптивные карты зажигания, позволяющие безопасно эксплуатировать турбированные двигатели на бензине с октановым числом 95 при умеренном наддуве (до 0,8 бара).

Основные компоненты турбины и их роль в работе системы

Турбокомпрессор состоит из двух ключевых узлов: турбинного и компрессорного колес, соединённых общим валом. Турбинное колесо, изготавливаемое из жаропрочных сплавов на основе никеля (например, Inconel 713C), вращается под действием отработавших газов с температурой до 1000°C и скоростью до 250 000 об/мин. Его лопатки спроектированы для максимального съёма энергии газового потока – угол атаки и профиль оптимизированы под давление 1,5–3 бара. Компрессорное колесо, выполненное из алюминиевого сплава (часто A356-T6), нагнетает воздух в цилиндры, повышая плотность заряда на 30–50%. Критическая зависимость: дисбаланс вала свыше 0,2 г·мм приводит к разрушению подшипников за 50–100 моточасов.

Корпус турбины – не просто защитный элемент, а сложная гидродинамическая система. Спиральный канал (улитка) формирует направленный поток газов, увеличивая КПД турбины на 12–18% за счёт снижения турбулентности. Материал корпуса – чугун с шаровидным графитом (например, GJS-500) или сталь 1.4849 для высокотемпературных версий. Внутренние перегородки делят поток на два канала (twin-scroll), предотвращая интерференцию импульсов выхлопа между цилиндрами. При проектировании учитывают коэффициент расширения газов: при температуре 900°C объём увеличивается на 3,5 раза, что требует точного расчёта сечения каналов.

Система смазки и охлаждения вала – критический элемент, определяющий ресурс турбины. Подшипники скольжения (обычно бронзовые или алюминиевые втулки) работают в режиме гидродинамической смазки: масло под давлением 4–6 бар создаёт плёнку толщиной 5–15 мкм, предотвращая контакт металла с металлом. Температура масла на входе не должна превышать 120°C – при 150°C начинается коксование, ведущее к заклиниванию вала. Для охлаждения используют жидкостную рубашку в корпусе или отдельный контур с антифризом: разница температур между турбинным и компрессорным концами вала не должна превышать 150°C, иначе возникают термические деформации.

Перепускной клапан (wastegate) регулирует давление наддува с точностью до 0,1 бара. Механические клапаны с пневматическим приводом (например, Garrett GT2860) имеют время срабатывания 80–120 мс, электронные (с шаговым двигателем) – 30–50 мс. Пружина клапана калибруется под конкретное давление: при превышении на 0,3 бара выше номинала возрастает риск детонации и прогара поршней. Для двигателей с наддувом свыше 1,5 бара рекомендуется использовать клапаны с двойным уплотнением и термостойкими прокладками из графитонаполненного фторкаучука (FKM), выдерживающими 300°C без потери герметичности.

Почему турбина начинает работать только после определенных оборотов

Турбонаддув в бензиновом двигателе активируется не сразу из-за зависимости от энергии выхлопных газов. На низких оборотах (до 1500–2000 об/мин) объем и скорость выхлопа недостаточны для эффективного раскручивания турбины. Давление газов в выпускном коллекторе редко превышает 1,2–1,5 бара, что ниже порога срабатывания большинства турбокомпрессоров (обычно 1,8–2,2 бара).

Конструкция турбины предусматривает минимальный порог оборотов для предотвращения «турбоямы» – задержки отклика. Колесо турбины (крыльчатка) имеет инерцию: при массе 50–150 грамм и диаметре 40–70 мм требуется время для разгона до 80 000–150 000 об/мин. На холостом ходу энергии выхлопа хватает лишь на поддержание вращения на уровне 10 000–20 000 об/мин, что не создает заметного наддува.

• Геометрия турбины: узкие каналы горячей части (0,3–0,6 мм между лопатками) оптимизированы для высокоскоростного потока. При низких оборотах газы движутся ламинарно, не создавая достаточного давления на лопатки.
• Температура выхлопа: на 1000 об/мин она составляет 300–400°C, а для эффективной работы турбины требуется 600–800°C. Разница в плотности газов снижает их кинетическую энергию.
• Сопротивление компрессора: на малых оборотах воздух через компрессор проходит с минимальным сопротивлением, не создавая давления в системе впуска.

Производители устанавливают порог срабатывания турбины с учетом баланса между отзывчивостью и ресурсом. Например, у двигателей VW 1.4 TSI (EA211) турбина начинает работать с 1800 об/мин, а у BMW N57 (дизель) – с 1500 об/мин. Разница обусловлена конструкцией выпускного коллектора и типом турбины: twin-scroll быстрее реагирует за счет разделения потоков выхлопа.

Для снижения эффекта «турбоямы» применяют:

1. Малоинерционные турбины с керамическими или титановыми крыльчатками (масса до 30 г). Пример: Garrett GT2860RS на Subaru WRX STI.
2. Электрические или механические нагнетатели предварительного наддува (например, Eaton TVS на Mercedes-AMG M139).
3. Системы изменения геометрии турбины (VGT), регулирующие угол лопаток для оптимизации потока на низких оборотах.

Настройка ЭБУ также влияет на порог активации турбины. В заводских прошивках часто заложена задержка включения наддува для защиты двигателя от детонации и перегрева. При чип-тюнинге этот порог можно снизить на 200–300 об/мин, но это требует корректировки угла опережения зажигания и обогащения смеси. Например, для двигателя Ford EcoBoost 2.3L рекомендуется не опускать порог ниже 1600 об/мин без установки дополнительного интеркулера.

Практическая рекомендация: для быстрого выхода турбины на рабочий режим используйте «перегазовку» перед разгоном. Резкое открытие дросселя на 2500–3000 об/мин увеличивает объем выхлопа на 30–40%, сокращая время раскрутки турбины до 0,5–0,8 секунды. Однако частые перегазовки повышают износ турбины на 15–20% из-за термических циклов.

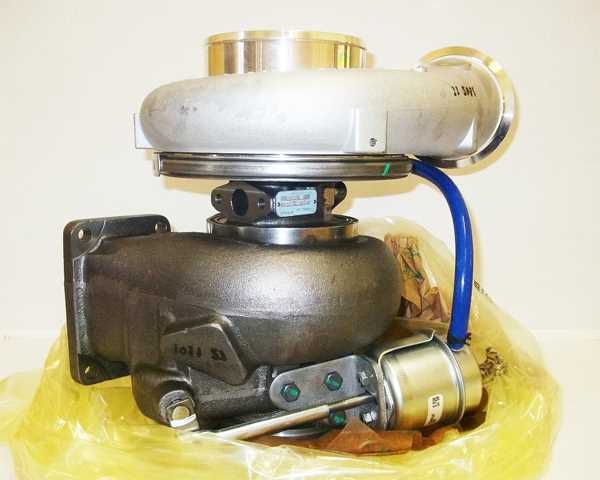

Как происходит сжатие воздуха и его подача в цилиндры

Турбокомпрессор в бензиновом двигателе использует энергию отработавших газов для привода центробежного компрессора. Горячие выхлопные газы раскручивают турбинное колесо до 100 000–250 000 об/мин, передавая вращение через общий вал компрессорному колесу. Компрессор засасывает атмосферный воздух через воздушный фильтр и сжимает его, повышая давление на 0,5–2,5 бара в зависимости от нагрузки и конструкции системы.

Сжатый воздух нагревается до 120–200°C из-за адиабатического сжатия и трения. Для снижения температуры и увеличения плотности заряда применяется интеркулер – теплообменник, охлаждающий воздух до 40–60°C. Это критично: каждый градус снижения температуры на впуске увеличивает мощность на 0,5–1% за счет повышения массового наполнения цилиндров.

• Типы интеркулеров:
  • Воздух-воздух – эффективность 60–80%, простота конструкции, но зависит от скорости автомобиля;
  • Воздух-вода – эффективность 80–95%, компактность, но требует дополнительного насоса и радиатора;
  • Комбинированные – сочетают преимущества обоих типов, используются в высокопроизводительных системах.

После интеркулера воздух поступает во впускной коллектор через дроссельную заслонку. В современных двигателях с непосредственным впрыском топлива (GDI, TFSI) давление во впускном тракте регулируется электронным блоком управления (ЭБУ) с точностью до 0,01 бара. Датчики массового расхода воздуха (MAF) и абсолютного давления (MAP) обеспечивают обратную связь для корректировки подачи топлива и момента зажигания.

В цилиндре сжатый воздух смешивается с топливом и воспламеняется. Степень сжатия в турбированных бензиновых двигателях обычно снижена до 9–11:1 (против 10–12:1 в атмосферных) для предотвращения детонации. Однако благодаря наддуву фактическое давление в конце такта сжатия достигает 20–30 бар, что эквивалентно степени сжатия 14–16:1. Для управления детонацией применяются:

1. Позднее зажигание (до 10–15° после ВМТ);
2. Охлаждение заряда интеркулером;
3. Использование топлива с октановым числом не ниже 95–98;
4. Динамическое изменение фаз газораспределения (VVT).

Ключевой параметр – коэффициент наполнения (η_v), показывающий, насколько эффективно цилиндр заполняется воздухом. В турбированных двигателях η_v достигает 1,2–1,4 (против 0,8–0,9 в атмосферных), что позволяет увеличить крутящий момент на 30–50% при тех же оборотах. Для оптимизации процесса рекомендуется:

• Использовать турбины с изменяемой геометрией (VGT) для минимизации турболага;
• Применять системы рециркуляции отработавших газов (EGR) для снижения температуры сгорания;
• Регулярно проверять герметичность впускного тракта – утечки на 1 мм² снижают давление наддува на 0,2–0,3 бара;
• Мониторить температуру воздуха на впуске: превышение 60°C требует проверки интеркулера и системы охлаждения.

Зачем нужен интеркулер и как он влияет на производительность

Интеркулер – теплообменник, снижающий температуру воздуха, сжатого турбокомпрессором, перед его подачей в цилиндры. При сжатии воздух нагревается до 120–150°C, что уменьшает его плотность и, как следствие, количество кислорода на единицу объема. Каждый градус снижения температуры на впуске увеличивает плотность воздуха на ~0,3%, повышая эффективность сгорания топлива. Для бензиновых двигателей это критично: при температуре впускного воздуха 60°C вместо 30°C мощность может упасть на 5–8% из-за снижения наполнения цилиндров.

Основные типы интеркулеров: воздушные и водяные. Воздушные дешевле, проще в обслуживании и эффективнее при высоких скоростях (снижают температуру на 40–60°C). Водяные компактнее, быстрее реагируют на изменения нагрузки, но требуют дополнительного насоса и радиатора. Выбор зависит от условий эксплуатации: для городского режима подойдет водяной, для трека – воздушный с увеличенной фронтальной площадью.

• Снижение детонации. Горячий воздух повышает риск детонационного сгорания, особенно в бензиновых двигателях с высокой степенью сжатия. Интеркулер уменьшает температуру на 30–70°C, позволяя использовать более раннее зажигание или повышенное давление наддува без риска повреждения поршней.
• Увеличение мощности. При снижении температуры впускного воздуха с 120°C до 50°C плотность воздуха возрастает на ~20%. Это эквивалентно увеличению объема цилиндров на тот же процент без конструктивных изменений.
• Снижение расхода топлива. Более холодный воздух требует меньшего обогащения смеси для поддержания стехиометрического соотношения (14,7:1 для бензина). В режиме частичной нагрузки экономия может достигать 3–5%.

Эффективность интеркулера зависит от его размеров и конструкции. Слишком маленький не справится с тепловой нагрузкой, слишком большой увеличит сопротивление потоку воздуха (падение давления наддува на 0,1 бар снижает мощность на ~1,5%). Оптимальное соотношение: фронтальная площадь интеркулера должна составлять 30–50% от площади радиатора охлаждения двигателя. Для двигателей мощностью 200–300 л.с. рекомендуется интеркулер с объемом 2–4 литра.

Материалы интеркулера влияют на теплоотдачу и вес. Алюминиевые пластинчатые конструкции – стандарт для серийных автомобилей (теплопроводность ~200 Вт/м·К). Медные интеркулеры эффективнее (~400 Вт/м·К), но тяжелее и дороже, поэтому применяются в тюнинге. Трубчато-пластинчатые модели обеспечивают лучший баланс между теплоотдачей и аэродинамическим сопротивлением.

Установка интеркулера требует учета расположения и длины воздуховодов. Каждый метр гибкого шланга диаметром 60 мм увеличивает температуру воздуха на 2–3°C из-за теплопотерь. Оптимальная длина тракта от турбины до интеркулера – не более 1,5 м. Также критично расположение: интеркулер должен обдуваться холодным воздухом, а не горячим от радиатора или выпускного коллектора. В гоночных автомобилях используют отдельные воздухозаборники на капоте или крыше.

Обслуживание интеркулера включает регулярную проверку на загрязнение и повреждения. Забитый грязью или маслом интеркулер теряет до 30% эффективности. Чистку проводят каждые 20–30 тыс. км пробега сжатым воздухом или специальными очистителями (например, CRC Intake Valve Cleaner). При установке тюнинговых интеркулеров проверяют герметичность соединений: утечка воздуха на 5% снижает давление наддува на 0,05–0,07 бар, что эквивалентно потере 3–4 л.с.
