Как работает стабилизатор поперечной устойчивости передней подвески

Стабилизатор поперечной устойчивости – это упругий элемент подвески, снижающий крен кузова при прохождении поворотов. Его эффективность зависит от жесткости материала, диаметра стержня и конструкции креплений. В большинстве легковых автомобилей используются стабилизаторы диаметром 16–22 мм из пружинной стали 60С2А или аналогов с пределом текучести не менее 1200 МПа. При крене кузова на 5° стабилизатор создает противодействующий момент до 1500–2000 Н·м, что на 30–40% уменьшает боковой наклон.

Работа стабилизатора основана на преобразовании вертикального перемещения колес в крутящий момент. При разной высоте подвески левого и правого колес стержень скручивается, создавая силу, направленную на выравнивание кузова. Например, в подвеске McPherson плечо приложения силы составляет 120–180 мм, а угол закручивания при максимальном ходе подвески достигает 15–20°. Для снижения шума и вибраций в точках крепления используются резиновые втулки с твердостью 60–70 Shore A.

Выбор параметров стабилизатора зависит от массы автомобиля и типа подвески. Для передней подвески внедорожников (например, Toyota Land Cruiser) применяют стабилизаторы диаметром 24–28 мм, а для спортивных автомобилей (Porsche 911) – регулируемые системы с изменяемой жесткостью. При установке усиленного стабилизатора увеличивается нагрузка на стойки и рычаги, что требует проверки их ресурса: прирост жесткости на 20% сокращает срок службы сайлентблоков на 15–20%.

Обслуживание стабилизатора включает проверку втулок каждые 20 000 км и смазку точек крепления консистентной смазкой (например, Литол-24). Износ втулок на 30% увеличивает люфт стержня, что снижает эффективность стабилизации на 10–12%. При замене рекомендуется использовать оригинальные детали или аналоги с идентичными геометрическими параметрами: отклонение диаметра на 1 мм изменяет жесткость на 8–10%.

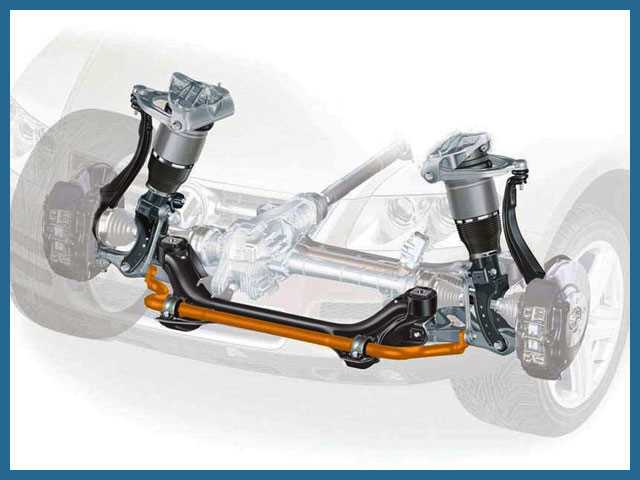

Как стабилизатор снижает крен кузова при поворотах

Ключевой параметр – угол закручивания стабилизатора, который прямо пропорционален силе, действующей на кузов. Например, при крене 5° на скорости 60 км/ч стабилизатор диаметром 20 мм создает противодействующий момент до 1200 Н·м, снижая крен на 30–35%. Для точной настройки важно учитывать соотношение жесткости стабилизатора и пружин: превышение жесткости стабилизатора над пружинами на 15–20% оптимально для большинства дорожных условий.

Монтаж стабилизатора требует точной регулировки: неправильное крепление стоек или износ втулок снижает эффективность на 10–15%. Втулки из полиуретана (твердость 70–90 по Шору) служат дольше резиновых, но передают больше вибраций. При замене рекомендуется проверять люфт в шарнирах: допустимое значение – не более 0,5 мм. Для автомобилей с адаптивной подвеской стабилизаторы часто оснащаются гидравлическими или электромеханическими актуаторами, позволяющими динамически изменять жесткость в диапазоне 50–300 Н·м.

На грузовых автомобилях и внедорожниках применяют стабилизаторы с регулируемым предварительным натягом. Это позволяет компенсировать неравномерную загрузку кузова: при смещении центра тяжести на 200 мм в сторону система автоматически увеличивает жесткость на 25–30%. Для диагностики неисправностей используют тест на подъемной платформе: при подъеме одного колеса на 100 мм второе должно опуститься не более чем на 30 мм – превышение указывает на износ стабилизатора или его элементов.

Основные элементы конструкции стабилизатора и их функции

Стабилизатор поперечной устойчивости состоит из трёх ключевых компонентов, каждый из которых выполняет строго определённую задачу в работе системы:

• Стержень стабилизатора – изготавливается из пружинной стали (например, 50ХФА или 60С2А) диаметром 16–28 мм в зависимости от класса автомобиля. Работает на кручение, противодействуя крену кузова при прохождении поворотов. Радиус изгиба стержня подбирается так, чтобы обеспечить оптимальное соотношение жёсткости и податливости: слишком жёсткий стержень ухудшает комфорт, слишком мягкий – снижает эффективность стабилизации.
• Стойки стабилизатора (линки) – соединяют концы стержня с элементами подвески (рычагами или амортизационными стойками). Выполняются из высокопрочной стали с шаровыми или резинометаллическими шарнирами. Длина стоек варьируется от 150 до 300 мм; при выборе аналогов важно учитывать не только размеры, но и угол установки – отклонение более чем на 5° от заводского положения приводит к преждевременному износу шарниров.
• Крепёжные втулки – фиксируют стержень к кузову или подрамнику, обеспечивая его свободное вращение. Изготавливаются из полиуретана (80–95 по Шору) или резины (60–70 по Шору). Полиуретановые втулки служат в 2–3 раза дольше резиновых, но требуют регулярной смазки силиконовой пастой каждые 20–30 тыс. км для предотвращения скрипов. При установке втулок затяжку болтов следует производить на нагруженной подвеске (автомобиль на колёсах), чтобы избежать деформации стержня.

Дополнительные элементы, влияющие на работу стабилизатора:

1. Регулируемые стабилизаторы – позволяют изменять жёсткость стержня за счёт перемещения точек крепления стоек или использования составных конструкций с гидравлическими или механическими регуляторами. Применяются на спортивных автомобилях и внедорожниках; при установке требуют перекалибровки электронных систем стабилизации (например, ESP).
2. Активные стабилизаторы – оснащаются электромеханическими или гидравлическими приводами, которые динамически изменяют жёсткость в зависимости от дорожных условий. Эффективность таких систем на 30–40% выше пассивных аналогов, но стоимость обслуживания выше в 5–7 раз из-за сложности конструкции. При диагностике активных стабилизаторов обязательна проверка датчиков угла поворота руля и поперечного ускорения.

Влияние жёсткости стабилизатора на управляемость автомобиля

Жёсткость стабилизатора напрямую определяет распределение нагрузки между колёсами при крене кузова. Увеличение жёсткости на 20–30% снижает крен на 10–15% при прохождении поворотов со скоростью 80–100 км/ч, но одновременно повышает вероятность отрыва внутреннего колеса от дорожного полотна на неровностях. Для переднеприводных автомобилей оптимальный коэффициент жёсткости стабилизатора передней оси составляет 1,2–1,5 Н·м/град, для задней – 0,8–1,1 Н·м/град. Превышение этих значений на 40% и более приводит к избыточной поворачиваемости, особенно на мокром асфальте (коэффициент сцепления ≤0,6).

• Мягкий стабилизатор (до 1,0 Н·м/град):
  • Улучшает комфорт на разбитых дорогах за счёт снижения передачи ударов на кузов.
  • Увеличивает время реакции на рулевое управление на 0,15–0,25 с при скорости ≥120 км/ч.
  • Рекомендуется для городских кроссоверов и автомобилей с высоким центром тяжести (например, SUV).
• Жёсткий стабилизатор (от 1,8 Н·м/град):
  • Сокращает время отклика подвески на 0,1–0,15 с, повышая точность управления на треке.
  • Увеличивает нагрузку на шарниры и втулки на 25–30%, требуя замены каждые 30–40 тыс. км.
  • Применяется в спортивных автомобилях и машинах с низким профилем шин (≤40%).

При выборе жёсткости учитывайте тип покрытия: на гравийных дорогах жёсткий стабилизатор снижает сцепление на 12–18% из-за уменьшения контакта колёс с поверхностью.

Различия между передним и задним стабилизаторами в подвеске

Передний и задний стабилизаторы поперечной устойчивости выполняют схожие функции, но их конструкция и влияние на управляемость автомобиля различаются из-за особенностей нагрузки и кинематики подвески. Передний стабилизатор чаще всего имеет больший диаметр прутка (18–24 мм против 14–20 мм у заднего) из-за необходимости компенсировать динамические нагрузки при рулении и торможении. Например, в автомобилях с передним приводом передний стабилизатор может быть на 20–30% толще, чтобы снизить крен кузова при резких манёврах.

Задний стабилизатор, особенно в автомобилях с задним или полным приводом, часто проектируется с учётом распределения массы. В спортивных моделях (например, BMW M3 или Porsche 911) задний стабилизатор может быть регулируемым, позволяя водителю корректировать жёсткость подвески в зависимости от стиля вождения. В переднеприводных автомобилях задний стабилизатор иногда отсутствует вовсе (как в базовых комплектациях Renault Logan), так как основная нагрузка приходится на переднюю ось.

Монтажное расположение стабилизаторов также отличается. Передний крепится к подрамнику или кузову через резиновые втулки и соединяется с нижними рычагами подвески через стойки стабилизатора. Задний чаще интегрируется в многорычажную подвеску или балку, где его эффективность зависит от геометрии рычагов. Например, в подвеске типа «мультилинк» задний стабилизатор может быть смещён ближе к центру автомобиля для улучшения устойчивости на высоких скоростях.

Влияние на управляемость проявляется по-разному. Передний стабилизатор уменьшает крен кузова при входе в поворот, но чрезмерная жёсткость может вызвать недостаточную поворачиваемость. Задний, напротив, при излишней жёсткости провоцирует избыточную поворачиваемость, что критично для заднеприводных автомобилей. В гоночных болидах (например, Формулы-1) задний стабилизатор часто делают более жёстким, чтобы улучшить сцепление задних колёс при разгоне.

Материалы и технологии изготовления также варьируются. Передний стабилизатор чаще изготавливают из пружинной стали 55Si7 или 60Si2Mn с термообработкой для повышения усталостной прочности. Задний может быть выполнен из композитных материалов (например, углепластика в суперкарах McLaren) для снижения веса без потери жёсткости. В серийных автомобилях задний стабилизатор иногда заменяют электронными системами (например, активный стабилизатор Porsche PDCC), которые регулируют жёсткость в реальном времени.

Обслуживание и замена переднего стабилизатора требуют большего внимания из-за агрессивной среды эксплуатации (грязь, реагенты). Втулки переднего стабилизатора изнашиваются быстрее (через 50–70 тыс. км), тогда как задние могут служить до 100 тыс. км. При замене важно учитывать совместимость с другими элементами подвески: например, установка более жёсткого переднего стабилизатора без корректировки заднего может нарушить баланс автомобиля.

Выбор стабилизаторов для тюнинга должен основываться на конкретных задачах. Для улучшения управляемости на треке рекомендуется увеличивать жёсткость заднего стабилизатора на 10–15% относительно переднего, чтобы снизить склонность к сносу задней оси. В городских условиях оптимально сохранять заводские параметры или использовать регулируемые стабилизаторы (например, от H&R или Eibach) для адаптации под разные дорожные условия.

Типичные неисправности стабилизатора и способы их диагностики

Наиболее частая проблема – износ или разрушение резиновых втулок стабилизатора. При пробеге свыше 50–70 тыс. км резина теряет эластичность, трескается или деформируется, что приводит к стукам при проезде неровностей и увеличению кренов кузова. Диагностика: визуальный осмотр на подъемнике – втулки должны быть целыми, без трещин и смещений. Проверка на слух: при раскачивании автомобиля вручную или проезде лежачих полицейских характерный глухой стук из-под днища указывает на износ. Замена втулок требует снятия стабилизатора; для некоторых моделей (например, Volkswagen Golf V) предусмотрены ремонтные комплекты с полиуретановыми аналогами.

Излом или деформация самого стержня стабилизатора возникает при сильных ударах (попадание в яму на высокой скорости) или коррозии. Симптомы: неравномерное распределение нагрузки на колеса, увод автомобиля в сторону при торможении, скрипы в подвеске. Для проверки используют штангенциркуль – замеряют диаметр стержня в нескольких точках: отклонение более 1 мм от заводского значения (обычно 16–22 мм) свидетельствует о деформации. При коррозии глубиной свыше 30% сечения стержень подлежит замене. На автомобилях с многорычажной подвеской (BMW E60, Audi A6 C6) излом часто сопровождается повреждением смежных элементов – стоек или рычагов.

Разрушение стоек стабилизатора (линков) проявляется металлическим лязгом при поворотах или резком перестроении. Шариковые шарниры или резиновые сайлентблоки в линках изнашиваются быстрее всего – ресурс редко превышает 40–60 тыс. км. Диагностика: поддомкрачивание колеса и проверка люфта стойки рукой – допустимое смещение не более 2–3 мм. На автомобилях с электронной системой стабилизации (ESP) неисправность может фиксироваться ошибкой в блоке управления (например, коды C1234–C1237 для Mercedes W211). При замене стоек рекомендуется устанавливать усиленные аналоги (Febi, Lemförder) и смазывать резьбовые соединения фиксатором (Loctite 243).

Правила замены и регулировки стабилизатора поперечной устойчивости

Перед демонтажем стабилизатора убедитесь в отсутствии нагрузки на подвеску: поднимите автомобиль на подъемнике или установите на опоры, предварительно затянув стояночный тормоз и заблокировав колеса противооткатными упорами. Отсоедините стойки стабилизатора от рычагов подвески, используя шестигранник на 6 мм или торцевую головку на 14–17 мм (зависит от модели). При откручивании гаек удерживайте шаровой палец ключом на 19 мм, чтобы избежать проворачивания. Проверьте состояние резиновых втулок – трещины или деформация свыше 2 мм требуют их замены.

При установке нового стабилизатора смажьте его концы и посадочные места втулок силиконовой смазкой (например, Liqui Moly Silicon-Spray) для снижения трения и предотвращения скрипов. Затягивайте гайки стоек моментом 40–60 Н·м (точные значения указаны в сервисной документации автомобиля), используя динамометрический ключ. Не допускайте перетяжки – это приводит к разрушению шарового шарнира или деформации стабилизатора. После монтажа проверьте угол отклонения стабилизатора: при нажатии на крыло он должен возвращаться в исходное положение без заеданий.

Регулировка стабилизатора необходима только на автомобилях с адаптивной подвеской или спортивными настройками. Для этого используйте специальные регулировочные шайбы толщиной 0,5–2 мм, устанавливая их между втулкой и кузовом. Увеличение толщины шайб на 1 мм повышает жесткость на 8–12%, но снижает комфорт. На автомобилях с электронными системами стабилизации (например, Porsche PASM) регулировка выполняется через диагностический сканер с корректировкой параметров в блоке управления подвеской.

После замены проведите тест-драйв на скорости 60–80 км/ч с резкими перестроениями. Убедитесь в отсутствии стуков, скрипов и чрезмерного крена кузова. Если крен превышает 3° при боковом ускорении 0,4g, проверьте затяжку креплений и состояние втулок. На автомобилях с пневмоподвеской (Audi A8, Mercedes S-Class) дополнительно проконтролируйте давление в системе – утечки воздуха из амортизаторов искажают работу стабилизатора.
