Как работает полный привод на шевроле каптива

Chevrolet Captiva оснащается системой полного привода All-Wheel Drive (AWD), которая адаптируется к дорожным условиям без участия водителя. В основе лежит электронно-управляемая муфта Haldex 4-го поколения, распределяющая крутящий момент между передней и задней осями в диапазоне от 100:0 до 50:50. Система активируется при пробуксовке передних колес или при резком ускорении, обеспечивая максимальное сцепление с дорогой.

Ключевой элемент – многодисковая фрикционная муфта, расположенная перед задним дифференциалом. Она управляется блоком управления ECU, который анализирует данные с датчиков ABS, угла поворота руля, положения дроссельной заслонки и поперечного ускорения. При обнаружении потери тяги муфта частично или полностью блокируется, передавая до 100% крутящего момента на заднюю ось за 0,1–0,2 секунды.

В стандартных условиях Captiva работает в режиме переднего привода, что снижает расход топлива на 5–7% по сравнению с постоянным полным приводом. Однако при температуре ниже -10°C система автоматически перераспределяет 10–15% момента на заднюю ось для стабилизации движения. Владельцам рекомендуется проверять уровень масла в муфте каждые 30 000 км и использовать только оригинальную жидкость GM Dexron VI, так как несовместимые составы приводят к преждевременному износу фрикционов.

Особенность Captiva – отсутствие механической блокировки дифференциалов. В условиях бездорожья эффективность системы ограничена: при диагональном вывешивании колес муфта не сможет передать момент на загруженную ось. Для преодоления сложных участков рекомендуется использовать режим «Lock» (если предусмотрен) или предварительно снижать давление в шинах до 1,5–1,8 бар для увеличения пятна контакта.

Какие типы полного привода используются в Chevrolet Captiva

Chevrolet Captiva оснащался двумя основными системами полного привода, различающимися по принципу работы и целевому назначению. Первая – AWD (All-Wheel Drive) с автоматическим подключением задней оси, реализованная на моделях с бензиновым двигателем 2.4 л и дизелем 2.2 л. Система использует многодисковую муфту Haldex 4-го поколения, которая распределяет крутящий момент между осями в соотношении от 100:0 до 50:50 в зависимости от условий сцепления. Реакция муфты на пробуксовку составляет 50–100 мс, что обеспечивает плавное перераспределение тяги без задержек.

Вторая система – TOD (Torque on Demand), применяемая на Captiva с двигателем 3.2 л V6. В отличие от Haldex, здесь используется электронно-управляемая муфта BorgWarner с возможностью принудительной блокировки до скорости 40 км/ч. Распределение момента в нормальных условиях – 95:5 в пользу передней оси, но при необходимости задняя ось может получать до 100% тяги. Система интегрирована с ESP и антипробуксовочной системой, что позволяет корректировать распределение момента с учетом угла поворота руля и поперечного ускорения.

• Haldex 4-го поколения (AWD):
  • Работает без предварительного прогрева муфты.
  • Поддерживает режим «Eco» с отключением задней оси для экономии топлива.
  • Максимальный момент на заднюю ось – 2800 Н·м.
  • Не требует обслуживания муфты до 100 000 км.
• BorgWarner TOD:
  • Имеет кнопку принудительной блокировки муфты (режим «Lock»).
  • Работает с системой спуска с горы (HDC).
  • Муфта выдерживает кратковременные перегрузки до 3500 Н·м.
  • Требует замены масла в муфте каждые 60 000 км.

Ключевое отличие систем – в алгоритмах управления. Haldex активируется только при пробуксовке колес, тогда как TOD может предварительно подгружать заднюю ось при резком ускорении или поворотах, улучшая динамику. Например, при старте с места на сухом асфальте TOD перебрасывает на заднюю ось до 30% момента уже на первых метрах, в то время как Haldex начинает работать только после потери сцепления передними колесами.

Для эксплуатации в условиях бездорожья TOD предпочтительнее из-за режима блокировки муфты и более высокого запаса прочности. Однако Haldex экономичнее в городском режиме: тесты показывают снижение расхода топлива на 0,3–0,5 л/100 км за счет отключения задней оси. Владельцам Captiva с Haldex рекомендуется избегать длительных пробуксовок (более 30 секунд), так как это приводит к перегреву муфты и активации защитного режима с отключением полного привода.

При выборе между модификациями стоит учитывать условия эксплуатации. Для смешанного режима (город + легкое бездорожье) подойдет Captiva с Haldex, а для регулярных поездок по грунтовым дорогам или снегу – версия с TOD. В обоих случаях критически важно следить за состоянием муфты: утечка масла или износ дисков приводит к полному отказу системы и дорогостоящему ремонту (стоимость восстановления муфты – от 80 000 до 120 000 рублей).

Как работает система автоматического подключения заднего моста

Chevrolet Captiva оснащается системой полного привода AWD (All-Wheel Drive) с автоматическим подключением заднего моста через электромагнитную муфту Haldex четвертого поколения. В отличие от постоянного полного привода, эта система работает по принципу «on-demand», активируя заднюю ось только при необходимости. Основной поток мощности (до 100%) передается на передние колеса, а задний мост подключается при пробуксовке передних или при резком ускорении. Датчики ABS, угловой скорости колес и положения дроссельной заслонки анализируют условия каждые 10–20 миллисекунд.

Ключевой элемент системы – многодисковая муфта с электронным управлением, расположенная перед задним дифференциалом. При срабатывании электромагнитный клапан создает давление в гидросистеме, сжимая пакет фрикционных дисков. Максимальный крутящий момент, передаваемый на заднюю ось, достигает 50% от общего, но в штатных режимах редко превышает 20–30%. Таблица ниже показывает зависимость распределения момента от условий движения:

Система учитывает не только пробуксовку, но и температуру масла в муфте, угол поворота руля и продольное ускорение. При температуре масла выше 120°C контроллер ограничивает передаваемый момент, чтобы избежать перегрева. В режиме «Lock» (активируется кнопкой на центральной консоли) муфта принудительно блокируется, распределяя момент 50/50, но только до скорости 40 км/ч – после этого система автоматически отключает блокировку.

Для диагностики неисправностей используйте сканер с поддержкой протокола CAN (например, GM Tech2 или Launch X431). Код ошибки P0860 указывает на проблемы с электромагнитным клапаном муфты, а P0837 – на неисправность датчика давления. При появлении вибраций на скорости 60–80 км/ч проверьте состояние карданного вала и крестовин: износ этих элементов приводит к ложным срабатываниям системы. Замена масла в муфте Haldex рекомендуется каждые 60 000 км пробега (используйте только оригинальное масло GM 93165147).

В зимних условиях система демонстрирует наибольшую эффективность при температуре окружающей среды от –10°C до +5°C. На льду или снегу подключение заднего моста происходит уже при 3–5% пробуксовки передних колес, тогда как на асфальте порог срабатывания составляет 8–12%. Владельцам Captiva с двигателем 2.4 л стоит учитывать, что при буксировке прицепа массой более 750 кг система автоматически перераспределяет до 40% момента на заднюю ось, даже на сухом покрытии.

При эксплуатации в условиях бездорожья избегайте длительной работы в режиме «Lock» на скоростях выше 20 км/ч – это приводит к перегреву муфты и ускоренному износу фрикционов. Если автомобиль застрял, используйте пониженную передачу и плавные «раскачивания» вместо резких нажатий на педаль газа: система быстрее стабилизирует распределение момента. После преодоления глубокой грязи или снега проедьте 5–10 км на сухом асфальте, чтобы муфта остыла и удалила абразивные частицы из масла.

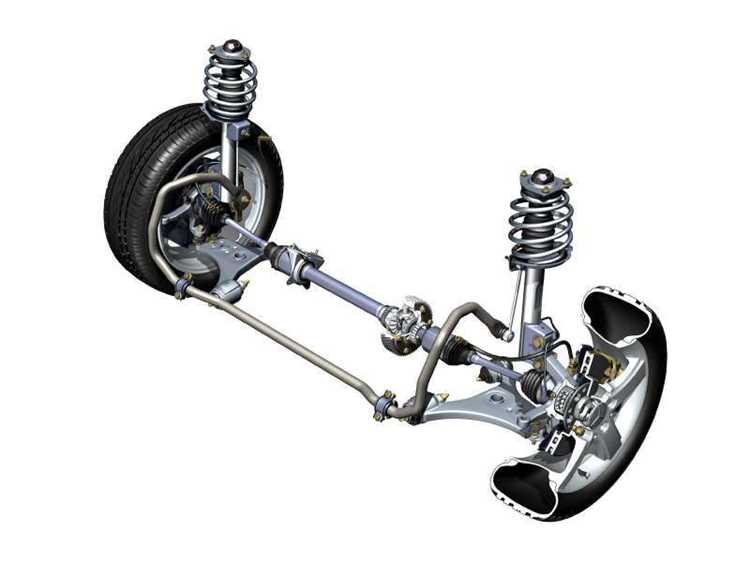

Роль муфты Haldex в распределении крутящего момента

Муфта Haldex четвёртого поколения, установленная на Chevrolet Captiva с 2011 года, работает по принципу гидромеханического сцепления с электронным управлением. В отличие от постоянного полного привода, она активируется только при необходимости, перераспределяя до 100% крутящего момента на заднюю ось. Основной элемент – пакет фрикционных дисков, сжимаемых гидравлическим поршнем под давлением масла, создаваемым насосом с электроприводом. Реакция системы на пробуксовку передних колёс составляет 50–100 мс, что обеспечивает динамичное подключение задней оси без задержек.

Ключевые параметры работы муфты Haldex в Captiva:

• Максимальный передаваемый момент – 2800 Н·м (ограничен конструкцией трансмиссии).
• Рабочая температура масла – 40–120°C (при превышении срабатывает защита, снижая давление).
• Давление в гидросистеме – до 40 бар (регулируется блоком управления на основе данных с датчиков ABS и ESP).
• Ресурс фрикционных дисков – 80–120 тыс. км при соблюдении регламента обслуживания.

Электронный блок управления (ЭБУ) муфты анализирует данные с 12 датчиков, включая угловые скорости колёс, положение дроссельной заслонки, угол поворота руля и поперечное ускорение. Алгоритм учитывает не только пробуксовку, но и предсказывает её вероятность: например, при резком старте или прохождении поворотов на высокой скорости. В режиме «Sport» ЭБУ заранее увеличивает давление в муфте, подготавливая трансмиссию к агрессивному вождению. Однако постоянная работа в таком режиме сокращает ресурс фрикционов на 30–40%.

Обслуживание муфты Haldex критически важно для её долговечности. Производитель рекомендует замену масла каждые 60 тыс. км, используя только оригинальную жидкость Haldex Gen4 (артикул 31327790) или аналог Febi 27975. Фильтр тонкой очистки (артикул 31327791) меняется одновременно с маслом – его засорение приводит к падению давления и некорректной работе муфты. При эксплуатации в тяжёлых условиях (частые пробуксовки, буксировка) интервал сокращается до 30–40 тыс. км. Игнорирование регламента ведёт к перегреву дисков и их преждевременному износу, что проявляется рывками при трогании и посторонними шумами.

Типичные неисправности муфты Haldex на Captiva и их причины:

1. Вибрация при разгоне: износ фрикционных дисков или подшипников насоса (диагностируется по коду ошибки P1889).
2. Задержка подключения задней оси: низкий уровень масла или неисправность датчика давления (ошибка P188A).
3. Постоянная работа полного привода: залипание клапана гидросистемы или сбой ЭБУ (требуется перепрошивка).
4. Шум при движении: разрушение сепаратора подшипника насоса (характерный металлический скрежет).

Для продления срока службы муфты рекомендуется избегать длительных пробуксовок (особенно на асфальте), регулярно проверять уровень масла и использовать только рекомендованные жидкости. При появлении ошибок в блоке управления трансмиссией (например, U0100 – потеря связи с ЭБУ двигателя) муфта переходит в аварийный режим, блокируя передачу момента на заднюю ось. В этом случае требуется диагностика сканером с поддержкой протокола CAN (например, Launch X431), так как стандартные OBD-II сканеры не считывают специфические коды Haldex.

Условия активации и отключения полного привода в разных режимах езды

Chevrolet Captiva оснащается системой полного привода (AWD) с электронным управлением, которая автоматически распределяет крутящий момент между передней и задней осями в зависимости от дорожных условий. В стандартном режиме «Auto» система работает в фоновом режиме, активируя задний мост при пробуксовке передних колес или при резком ускорении. Датчики ABS и ESP фиксируют разницу в скорости вращения колес, инициируя подключение задней оси в течение 100–300 мс. При стабильном движении по сухому асфальту привод остается передним для экономии топлива.

В режиме «Lock» муфта блокировки принудительно распределяет крутящий момент в соотношении 50:50 между осями, обеспечивая максимальную проходимость. Активация возможна на скоростях до 40 км/ч – при превышении этого порога система автоматически переключается в режим «Auto». Блокировка сохраняется до тех пор, пока водитель не отключит её вручную или не сработает защита от перегрева муфты, что происходит при длительной пробуксовке (более 30 секунд).

На бездорожье или при движении по снегу система реагирует на угол поворота руля и положение педали акселератора. При резком старте с места или на подъеме крутящий момент на заднюю ось увеличивается до 60%, даже если режим «Lock» не активирован. Если автомобиль начинает скользить, ESP корректирует распределение момента, снижая его на буксующем колесе и перенаправляя на колеса с лучшим сцеплением. В таких условиях рекомендуется использовать режим «Lock» для предотвращения циклического подключения-отключения привода.

При буксировке прицепа полный привод активируется автоматически, если масса прицепа превышает 500 кг. Система удерживает задний мост подключенным постоянно, чтобы компенсировать дополнительную нагрузку на заднюю часть автомобиля. Однако при длительном движении по шоссе с прицепом рекомендуется отключать режим «Lock», чтобы избежать перегрева муфты и повышенного расхода топлива. В этом случае система переходит в адаптивный режим, подключая заднюю ось только при необходимости.

На высоких скоростях (свыше 80 км/ч) полный привод отключается для повышения устойчивости и снижения нагрузки на трансмиссию. Исключение – резкое ускорение или экстренное маневрирование, когда система кратковременно подключает задний мост для стабилизации автомобиля. В таких ситуациях крутящий момент на заднюю ось не превышает 30%, чтобы избежать избыточной поворачиваемости. При торможении или отпускании педали газа привод снова переходит на переднюю ось.

В режиме «2WD» полный привод принудительно отключается, и Captiva становится переднеприводным. Этот режим предназначен для экономии топлива при движении по сухим дорогам с хорошим покрытием. Однако даже в этом случае система сохраняет возможность экстренного подключения заднего моста при резкой пробуксовке передних колес. Переключение в «2WD» не рекомендуется при температуре ниже +5°C или на мокром покрытии, так как это увеличивает риск потери управляемости.

При температуре окружающей среды ниже -10°C система полного привода активируется чаще, даже на сухом асфальте, из-за повышенного риска пробуксовки. В таких условиях муфта может оставаться частично заблокированной, чтобы предотвратить задержки в подключении заднего моста. Если автомобиль долго стоял на морозе, перед началом движения рекомендуется прогреть трансмиссию, проехав 1–2 км на умеренной скорости без резких ускорений.

Обслуживание системы AWD требует регулярной проверки уровня и состояния трансмиссионной жидкости в муфте. Замена масла в заднем редукторе и муфте рекомендуется каждые 60 000 км или раз в 4 года. При появлении вибраций, посторонних шумов или задержек в подключении заднего моста необходимо провести диагностику датчиков ABS и ESP, а также проверить состояние муфты на предмет износа. Игнорирование этих признаков может привести к выходу из строя полного привода и дорогостоящему ремонту.

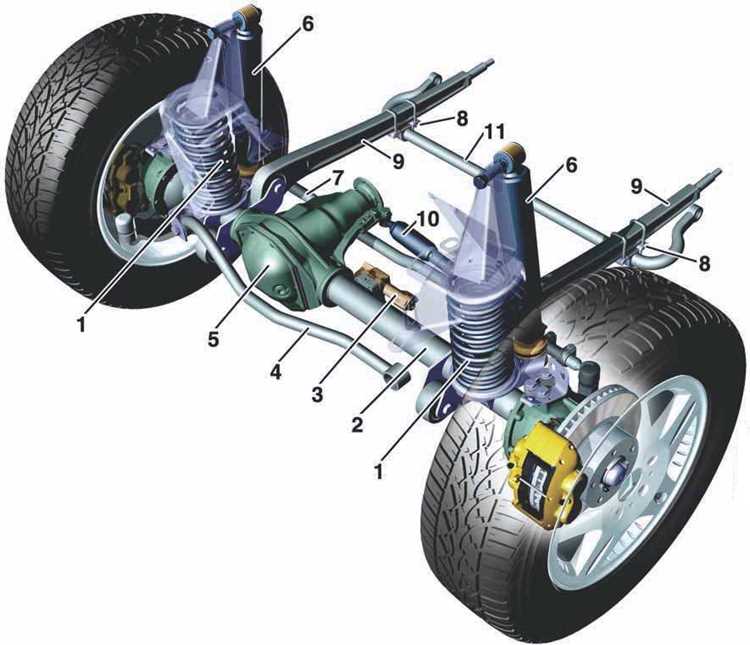

Обслуживание и диагностика компонентов полного привода

Система полного привода Chevrolet Captiva требует регулярной проверки уровня и состояния трансмиссионной жидкости в раздаточной коробке и заднем дифференциале. Завод-изготовитель рекомендует замену масла каждые 60 000 км или раз в 4 года, используя оригинальную жидкость GM Dexron VI для раздатки и синтетическое масло SAE 75W-90 API GL-5 для дифференциала. При проверке обращайте внимание на цвет и запах масла: потемнение или горелый запах указывают на перегрев или износ фрикционов. Несвоевременная замена приводит к ускоренному износу подшипников и шестерен, ремонт которых обходится в 3–5 раз дороже профилактики.

Диагностика муфты Haldex пятого поколения, применяемой на Captiva с 2011 года, начинается с подключения сканера Tech2 или GM MDI для считывания кодов неисправностей. Ошибки C0300–C0399 указывают на проблемы с электрической частью (датчики скорости, соленоиды), а P1830–P1835 – на механический износ или загрязнение муфты. Визуальный осмотр включает проверку герметичности сальников и отсутствие металлической стружки на магнитной пробке сливного отверстия. При обнаружении стружки муфту разбирают для замены фрикционных дисков и фильтра тонкой очистки, ресурс которого составляет 80 000–100 000 км.

Карданные валы и ШРУСы Captiva подвержены вибрациям при износе крестовин или повреждении пыльников. Для диагностики поднимите автомобиль на подъемнике и проверьте люфт в шарнирах: допустимое радиальное смещение – не более 0,1 мм. При обнаружении люфта крестовины заменяют комплектом с подшипниками, используя смазку Mobilgrease XHP 222. Пыльники ШРУСов осматривают на наличие трещин и разрывов; при повреждении их меняют вместе с хомутами, так как повторное использование старых хомутов приводит к попаданию влаги и абразива.

Электронные компоненты системы AWD – блок управления и датчики ABS – требуют проверки при появлении индикации «Service AWD» на приборной панели. Сначала проверьте предохранители F34 (10А) и F41 (15А) в блоке под капотом, затем прозвоните цепи датчиков скорости колес мультиметром (сопротивление 800–1400 Ом). При неисправности блока управления его перепрошивают последней версией ПО через GM SPS или заменяют на новый с калибровкой через диагностический сканер. Игнорирование ошибок приводит к отключению полного привода и перегреву муфты Haldex.
