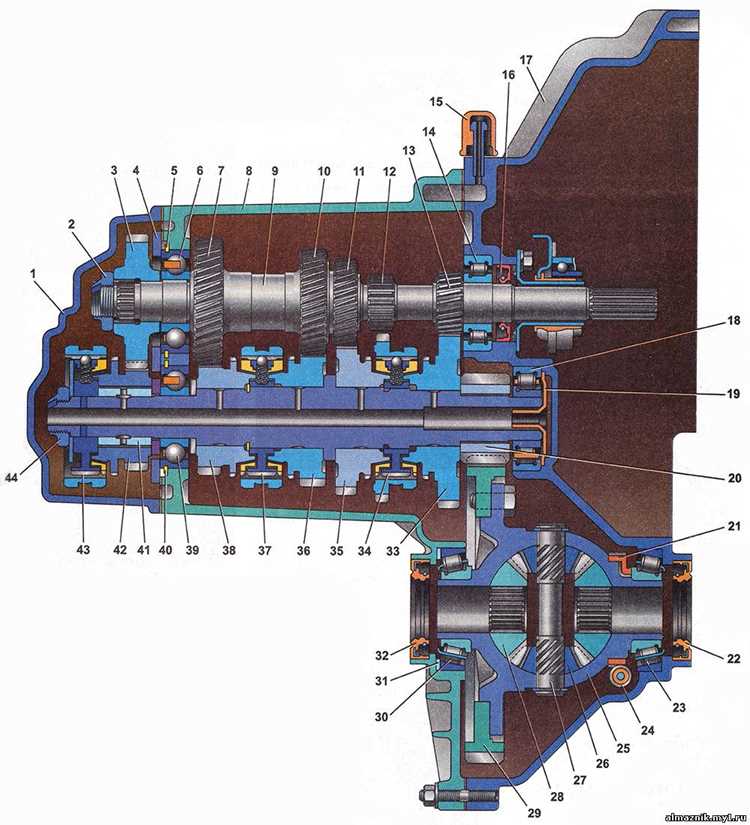

Механическая коробка передач (МКПП) – это не просто набор шестерён, а сложная система, обеспечивающая передачу крутящего момента от двигателя к колёсам с оптимальным соотношением скорости и силы. В основе её работы лежит принцип зубчатого зацепления: первичный вал получает вращение от маховика через сцепление, а вторичный – передаёт его на карданный вал или полуоси. Стандартная 5-ступенчатая МКПП содержит около 15–20 шестерён разного диаметра, каждая из которых соответствует определённой передаче. Например, первая передача имеет передаточное число 3,5–4,5, что позволяет автомобилю трогаться с места при минимальных оборотах двигателя, а пятая – 0,7–0,9, обеспечивая экономичный режим на высоких скоростях.
Сцепление – это фрикционный механизм, разъединяющий двигатель и коробку передач на время переключения. Оно состоит из ведомого диска (с фрикционными накладками), нажимного диска (корзины) и выжимного подшипника. При нажатии на педаль сцепления гидравлический или механический привод через вилку воздействует на подшипник, который отводит нажимной диск от ведомого. Это прерывает передачу крутящего момента, позволяя переключить передачу без повреждения шестерён. Средний ресурс сцепления – 80–120 тыс. км, но при агрессивной езде или частых пробуксовках срок службы сокращается до 30–50 тыс. км.
Ключевой элемент МКПП – синхронизаторы, которые выравнивают скорости вращения шестерён перед их зацеплением. Без них переключение сопровождалось бы скрежетом и быстрым износом зубьев. Синхронизатор состоит из блокирующего кольца, муфты и ступицы. При переключении муфта сдвигается, прижимая кольцо к шестерне, и за счёт трения выравнивает их обороты. Наиболее нагруженные синхронизаторы – первой и второй передач – изнашиваются быстрее остальных. Для продления их ресурса рекомендуется переключать передачи плавно, без резких движений, и не держать ногу на педали сцепления во время движения.
Масло в МКПП выполняет сразу три функции: смазку, охлаждение и защиту от коррозии. В отличие от автоматических коробок, где используются специальные жидкости (ATF), в механике применяют трансмиссионные масла классов GL-4 или GL-5 с вязкостью 75W-90 или 80W-90. Интервал замены – каждые 60–80 тыс. км, но при эксплуатации в тяжёлых условиях (буксировка, бездорожье) его стоит сократить до 40–50 тыс. км. Низкий уровень масла или его загрязнение приводит к повышенному шуму, затруднённому переключению и преждевременному износу подшипников и шестерён.
Диагностировать неисправности МКПП и сцепления можно по характерным признакам. Сцепление: пробуксовка (обороты растут, скорость не увеличивается), вибрация при трогании, запах гари – сигнализируют о критическом износе фрикционных накладок или деформации дисков. Коробка передач: хруст при переключении, самопроизвольное выключение передачи, течь масла из сальников – указывают на проблемы с синхронизаторами, подшипниками или уплотнениями. Игнорирование этих симптомов ведёт к дорогостоящему ремонту: замена сцепления обходится в 15–30 тыс. рублей, а капитальный ремонт МКПП – в 50–100 тыс. рублей.

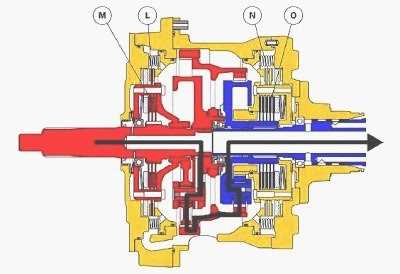

Как работает синхронизатор в механической коробке передач
Синхронизатор – ключевой узел, обеспечивающий плавное и бесшумное переключение передач за счет выравнивания угловых скоростей шестерни и вала. Его работа основана на принципе трения: перед зацеплением зубчатых венцов синхронизатор принудительно уравнивает их обороты, исключая ударные нагрузки. Конструктивно он состоит из ступицы, скользящей муфты, блокирующих колец и пружинных элементов. Ступица жестко закреплена на валу, а муфта перемещается вилкой переключения, приводя в действие остальные компоненты.
При переключении передачи вилка сдвигает муфту в сторону целевой шестерни. Первым в контакт вступает блокирующее кольцо, выполненное из фрикционного материала (чаще всего бронзы или молибденового сплава). Кольцо прижимается к конусу шестерни, создавая трение, которое замедляет или ускоряет вал до скорости шестерни. Этот процесс занимает 0,1–0,3 секунды, но критичен для долговечности коробки: без синхронизации зубья венцов разрушались бы от ударных нагрузок уже через 10–15 тысяч километров.
Блокирующее кольцо имеет специальные выступы, которые входят в пазы муфты, но только после выравнивания скоростей. Пока обороты не синхронизированы, выступы упираются в скосы на муфте, не позволяя ей продвинуться дальше. Это предотвращает преждевременное зацепление и «хруст» при переключении. Как только скорости сравнялись, трение исчезает, кольцо проворачивается, освобождая путь муфте для соединения с зубчатым венцом шестерни.
Материал блокирующих колец подбирается с учетом баланса износостойкости и коэффициента трения. Например, бронзовые кольца (CuSn8) обеспечивают мягкое сцепление, но изнашиваются быстрее молибденовых (MoS₂), которые выдерживают до 200–250 тысяч километров пробега. В современных коробках применяют также углеродные композиты, снижающие вес и повышающие термостойкость. Однако их стоимость в 3–4 раза выше традиционных материалов.
Синхронизаторы работают в условиях высоких нагрузок: при резком переключении давление на фрикционные поверхности достигает 50–70 МПа, а температура в зоне контакта поднимается до 300–400°C. Поэтому смазка играет критическую роль. Масло должно сохранять вязкость при экстремальных температурах и содержать противоизносные присадки (например, диалкилдитиофосфат цинка). Использование неподходящего масла (например, трансмиссионного GL-4 вместо GL-5) сокращает ресурс синхронизатора на 40–60%.
Износ синхронизатора проявляется в виде затрудненного переключения, «выбивания» передачи или металлического скрежета. Основные причины – агрессивный стиль вождения (резкие переключения, «двойной выжим»), низкий уровень масла или его загрязнение металлической стружкой. Для продления срока службы рекомендуется полностью выжимать сцепление перед переключением, избегать длительного удержания рычага в нейтрали на ходу и менять масло каждые 60–80 тысяч километров.
В гоночных коробках передач синхронизаторы часто отсутствуют, так как пилоты переключаются без сцепления («перегазовкой»), а время синхронизации критично для скорости. В гражданских автомобилях синхронизаторы устанавливаются на все передачи, кроме задней, где вместо них используют простые зубчатые муфты. Исключение – некоторые внедорожники, где задняя передача также оснащена синхронизатором для упрощения маневрирования.
Ремонт синхронизатора требует разборки коробки и замены изношенных компонентов. Стоимость работ зависит от конструкции: в простых коробках (например, ВАЗ-2108) замена колец обойдется в 5–7 тысяч рублей, а в сложных (например, Getrag DSG) – до 50 тысяч. При самостоятельном ремонте критически важно соблюдать момент затяжки ступицы (обычно 30–50 Н·м) и использовать оригинальные запчасти: неоригинальные кольца могут иметь другую толщину или угол конуса, что приведет к некорректной работе.
Основные неисправности сцепления и их диагностика
Пробуксовка сцепления возникает при износе фрикционных накладок ведомого диска или ослаблении нажимной пружины корзины. Для проверки на стоящем автомобиле затяните ручной тормоз, включите высшую передачу и плавно отпустите педаль сцепления, одновременно добавляя газ. Если двигатель не глохнет, а обороты растут без увеличения скорости – диск проскальзывает. Дополнительно проверьте уровень масла в коробке: его попадание на диск также вызывает пробуксовку.
- Неполное выключение (ведение) – педаль выжата до конца, но передачи включаются с хрустом или не включаются вовсе. Причины:
- Деформация ведомого диска (биение более 0,5 мм).
- Заедание ступицы диска на шлицах первичного вала.
- Неправильная регулировка привода (свободный ход педали превышает 3–5 мм).
- Повреждение выжимного подшипника или вилки.
- Диагностика: на заглушенном двигателе выжмите сцепление и попробуйте включить передачу. Если слышен скрежет – сцепление не размыкается полностью.
Рывки при трогании чаще всего вызваны неравномерным износом накладок ведомого диска, замасливанием поверхностей трения или разрушением демпферных пружин. Реже – деформацией маховика или корзины. Для локализации проблемы снимите коробку передач и осмотрите диск: трещины, неравномерный износ (менее 0,3 мм остаточной толщины накладок) или следы масла на поверхности – прямые показания к замене.
Посторонние шумы при работе сцепления делятся на две категории:
- Скрежет при нажатии на педаль – износ выжимного подшипника. Проверка: запустите двигатель, выжмите сцепление и прислушайтесь. Шум должен усиливаться при нажатии и исчезать при отпускании.
- Визг или писк – недостаток смазки в подшипнике первичного вала или направляющей втулке. Устраняется заменой подшипника или нанесением термостойкой смазки (например, Литол-24) на втулку.
В обоих случаях затягивание с ремонтом приводит к разрушению корзины или маховика.
Увеличенный свободный ход педали (более 20–30 мм) свидетельствует о необходимости регулировки привода или износе деталей. В гидравлических системах проверьте уровень жидкости в бачке и герметичность трубопроводов: утечки приводят к «проваливанию» педали. В механических приводах осмотрите тросик на предмет обрыва нитей или заедания в оболочке. Регулировка выполняется изменением длины троса или штока рабочего цилиндра до достижения нормативного хода педали (обычно 120–140 мм).
Устройство и принцип работы выжимного подшипника
Выжимной подшипник – узел сцепления, передающий усилие от вилки выключения на лепестки диафрагменной пружины корзины. Конструктивно состоит из двух основных элементов: металлического корпуса с направляющей втулкой и подшипника качения (шарикового или роликового). В современных автомобилях чаще применяются закрытые подшипники с пластиковой обоймой, заполненные консистентной смазкой на весь срок службы. Диаметр подшипника варьируется от 45 до 70 мм в зависимости от модели автомобиля, а ресурс составляет 80–150 тыс. км при соблюдении регламента обслуживания.
Принцип работы основан на преобразовании поступательного движения вилки во вращательное усилие на пружину. При нажатии на педаль сцепления гидравлический или механический привод перемещает вилку, которая давит на наружное кольцо подшипника. Внутреннее кольцо, вращающееся вместе с первичным валом коробки передач, передает усилие на лепестки диафрагмы, отводя нажимной диск от ведомого. Критическое значение имеет соосность подшипника и первичного вала – отклонение более 0,1 мм приводит к неравномерному износу и вибрациям.
В системах с гидравлическим приводом выжимной подшипник часто интегрирован с рабочим цилиндром сцепления (гидровыжимной подшипник). Такая конструкция исключает необходимость в вилке, но требует герметичности уплотнений и регулярной прокачки системы. Давление жидкости в таких узлах достигает 10–12 бар, а ход штока составляет 15–25 мм. При замене гидровыжимного подшипника обязательна проверка состояния направляющей втулки – износ более 0,3 мм вызывает перекос и преждевременный выход из строя.
Типичные неисправности: износ тел качения, разрушение сепаратора, коррозия направляющей втулки. Симптомы – скрежет при нажатии на педаль, затрудненное переключение передач, утечка смазки. Для диагностики достаточно снять коробку передач и проверить люфт подшипника – допустимое значение не более 0,5 мм. При замене рекомендуется использовать оригинальные детали или аналоги с классом точности не ниже ABEC-5, избегая подшипников с пластиковыми сепараторами для автомобилей с мощностью двигателя свыше 200 л.с.
Смазка выжимного подшипника – критически важный аспект. В закрытых подшипниках применяется литиевая или кальциевая смазка с температурным диапазоном от −40 до +180 °C. При установке открытых подшипников (редко встречаются в современных автомобилях) используют высокотемпературные смазки на основе дисульфида молибдена. Запрещается применять графитовые смазки – они вызывают абразивный износ. Перед установкой подшипник необходимо промыть в керосине для удаления консервационной смазки и заполнить новой на 30–40% объема.
Монтаж выжимного подшипника требует точности. Направляющую втулку смазывают тонким слоем смазки, избегая избытка – это приводит к разбрызгиванию и попаданию на диск сцепления. Подшипник устанавливают до упора в лепестки диафрагмы, проверяя отсутствие перекосов. После сборки обязательна регулировка свободного хода педали – для механических систем он составляет 6–12 мм, для гидравлических – 1–3 мм. Игнорирование этого этапа сокращает ресурс подшипника на 40–60%.
Эксплуатационные рекомендации: избегать длительного удержания педали сцепления в нажатом состоянии (более 10 секунд), не допускать резких стартов с высоких оборотов, регулярно проверять уровень жидкости в гидроприводе. При появлении посторонних шумов подшипник подлежит немедленной замене – его разрушение приводит к повреждению лепестков диафрагмы и необходимости замены корзины сцепления. Для автомобилей с частыми пробками рекомендуется сократить интервал проверки до 50 тыс. км.
