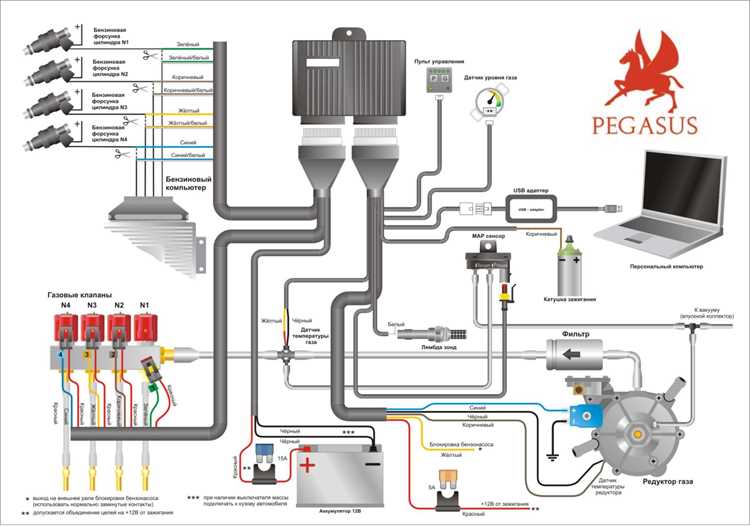

Как работает гбо 4 поколения

Газобаллонное оборудование (ГБО) 4 поколения – это система распределённого впрыска газа, которая обеспечивает точное дозирование топлива на каждый цилиндр двигателя. В отличие от предыдущих поколений, где газ подавался через смеситель или форсунки общего типа, здесь используются индивидуальные газовые инжекторы, синхронизированные с бензиновыми форсунками. Это позволяет достичь эффективности сгорания до 95% от бензинового аналога, снижая расход топлива на 10–15% при сохранении динамических характеристик.

Ключевой элемент системы – электронный блок управления (ЭБУ), который обрабатывает сигналы с датчиков двигателя (кислорода, положения коленвала, давления во впускном коллекторе) и корректирует подачу газа в реальном времени. Газ из баллона поступает в редуктор-испаритель, где давление снижается с 200 бар до 1–1,5 бар, а затем через фильтр тонкой очистки подаётся к форсункам. Температура газа на выходе из редуктора поддерживается на уровне 35–45°C, что исключает обмерзание и обеспечивает стабильную работу.

Преимущества ГБО 4 поколения проявляются в снижении токсичности выхлопа на 50–70% по сравнению с бензином (класс Евро-5/6) и увеличении ресурса двигателя за счёт отсутствия нагара на клапанах и свечах. Система совместима с турбированными и атмосферными моторами объёмом до 6 литров, а время переключения с бензина на газ составляет 0,5–1 секунду. Для оптимальной работы рекомендуется использовать пропан-бутан марки ПБА или ПБТ, а также проводить калибровку форсунок каждые 15–20 тысяч км.

Монтаж ГБО 4 поколения занимает 6–8 часов и включает установку баллона (тороидального или цилиндрического), мультиклапана с предохранительным устройством, магистралей высокого и низкого давления, а также подключение к штатной электронике автомобиля. Стоимость комплекта начинается от 30 000 рублей для 4-цилиндровых двигателей, окупаемость наступает через 10–15 тысяч км при разнице в цене газа и бензина в 2 раза. Важно выбирать оборудование с сертификатами ЕЭК ООН R110 или R67, что гарантирует соответствие стандартам безопасности.

Принцип работы ГБО 4 поколения: устройство и преимущества

ГБО 4 поколения – система последовательного впрыска газа, работающая синхронно с бензиновым впрыском. Газ из баллона под давлением 1,6–2 МПа поступает в редуктор-испаритель, где снижается до 1–1,2 бар. Затем через газовые форсунки, установленные во впускном коллекторе, подается в цилиндры в точном соответствии с тактами работы двигателя. Электронный блок управления (ЭБУ) корректирует подачу газа на основе данных с датчиков кислорода, положения дроссельной заслонки и оборотов коленвала, обеспечивая оптимальное соотношение воздух-топливо.

Ключевое отличие от предыдущих поколений – индивидуальный впрыск газа в каждый цилиндр. Это исключает обратные хлопки, характерные для ГБО 2–3 поколений, и снижает расход топлива на 5–10% по сравнению с бензином. Система поддерживает два режима работы: автоматический переход с бензина на газ при достижении температуры охлаждающей жидкости 35–40°C и ручное переключение через кнопку в салоне. Современные ЭБУ, такие как Stag Q-Box или Prins VSI, адаптируются к изменениям в двигателе, сохраняя стабильность работы даже при износе форсунок.

Преимущества ГБО 4 поколения включают снижение токсичности выхлопа на 20–30% (соответствие стандартам Евро-4/5), увеличение ресурса двигателя за счет более мягкого сгорания газа и отсутствие нагара на клапанах. Стоимость установки окупается за 15–25 тысяч километров пробега при разнице в цене между бензином и метаном/пропан-бутаном в 2–2,5 раза. Для двигателей с турбонаддувом рекомендуется использовать форсунки с высокой пропускной способностью (например, Valtek Type 30 или OMVL Gemini), чтобы избежать падения мощности на 3–5%.

Устройство системы включает баллон с мультиклапаном (защита от переполнения и утечек), магистрали высокого давления из нержавеющей стали или армированного пластика, фильтр тонкой очистки газа (замена каждые 10–15 тысяч км) и газовые форсунки с временем отклика 2–3 мс. Для двигателей объемом свыше 2,5 л целесообразно устанавливать два редуктора-испарителя, чтобы избежать «голодания» на высоких оборотах. При монтаже критически важно соблюдать герметичность соединений – утечки газа обнаруживаются течеискателем с чувствительностью не ниже 5 ppm.

Эксплуатация ГБО 4 поколения требует регулярного обслуживания: калибровка форсунок каждые 20 тысяч км, проверка герметичности системы раз в год, замена фильтров и смазка редуктора. Для продления срока службы рекомендуется использовать масло с пониженной зольностью (например, 5W-30 Low SAPS) и избегать длительной работы на холостом ходу на газе. При правильной настройке система работает бесшумно, не влияет на динамику разгона и позволяет экономить до 40% на топливе без потери надежности двигателя.

Как устроена система впрыска газа в ГБО 4 поколения

Система впрыска газа в ГБО 4 поколения построена на принципе последовательного распределенного впрыска, аналогичного бензиновой системе. Газовый редуктор снижает давление пропан-бутановой смеси до 1–1,2 бар, после чего она поступает в газовые форсунки, установленные перед впускными клапанами каждого цилиндра. Форсунки управляются электронным блоком (ЭБУ ГБО), который синхронизирует их работу с сигналами штатного бензинового контроллера, корректируя время открытия с учетом температуры газа, нагрузки двигателя и оборотов. Датчики давления и температуры газа в магистрали обеспечивают точность дозировки, предотвращая обеднение или переобогащение смеси.

Ключевое отличие от предыдущих поколений – индивидуальное управление каждой форсункой, что позволяет оптимизировать расход газа на уровне 5–7% по сравнению с ГБО 3 поколения. Для стабильной работы системы критически важна калибровка форсунок с погрешностью не более ±0,5 мс, а также использование фильтров тонкой очистки газа (5 мкм) для защиты от механических примесей. Рекомендуется устанавливать форсунки с ресурсом не менее 100 000 км и проверять герметичность соединений каждые 15 000 км пробега.

Основные компоненты ГБО 4 поколения и их функции

Газовый редуктор-испаритель – ключевой элемент, преобразующий сжиженный газ (пропан-бутан) в парообразное состояние под давлением 1–1,5 бар. Оснащён встроенным электромагнитным клапаном, перекрывающим подачу газа при остановке двигателя. Температурный режим работы поддерживается за счёт подогрева охлаждающей жидкостью (60–90°C), что предотвращает обмерзание. Рекомендуется выбирать модели с алюминиевым корпусом и мембранами из EPDM для повышенной долговечности.

Форсунки газовые – дозируют подачу газа в цилиндры с точностью до 0,1 мс, синхронизируясь с сигналами штатного ЭБУ. Быстродействие форсунок (время открытия 1,5–3 мс) критично для сохранения динамики двигателя. Наиболее надёжными считаются модели с латунными или нержавеющими корпусами и игольчатыми клапанами (например, Valtek Type 30 или Keihin). Периодичность чистки – каждые 15–20 тыс. км, иначе растёт расход газа и падает мощность.

Баллон для сжиженного газа – ёмкость цилиндрической или тороидальной формы, рассчитанная на рабочее давление 16 бар. Изготавливается из стали толщиной 3–4 мм или композитных материалов (углепластик) для снижения веса. Объём варьируется от 35 до 120 литров, но заполняется не более чем на 80% для компенсации теплового расширения газа. Обязательны мультиклапан с предохранительным устройством (срабатывает при 27 бар) и датчик уровня топлива.

Электронный блок управления (ЭБУ) – микропроцессор, корректирующий параметры впрыска газа на основе данных лямбда-зонда, датчиков температуры и давления. Современные ЭБУ (например, Stag Q-Box или Prins VSI) поддерживают протоколы OBD-II для диагностики и адаптации под конкретный двигатель. Калибровка проводится на стенде с учётом октанового числа газа (105–110 единиц) и характеристик форсунок. Неправильная настройка приводит к детонации или «плаванию» оборотов.

Мультиклапан – устройство, объединяющее функции запорной арматуры, предохранительного клапана и указателя уровня газа. Устанавливается на баллон и обеспечивает безопасность при заправке и эксплуатации. Модели с электромагнитным клапаном (например, Tomasetto) автоматически перекрывают подачу газа при выключении зажигания. Важно проверять герметичность уплотнений каждые 2 года – утечки пропан-бутана не имеют запаха и взрывоопасны.

Датчик давления и температуры газа – отслеживает параметры в магистрали перед форсунками. При отклонении давления от нормы (1–1,5 бар) ЭБУ переключает систему на бензин. Датчик температуры предотвращает подачу холодного газа, что критично для работы двигателя на холостом ходу. Рекомендуется использовать датчики с аналоговым выходом (0–5 В) для точной передачи данных в ЭБУ.

Газовые магистрали – трубопроводы из меди или нержавеющей стали диаметром 6–8 мм, выдерживающие давление до 30 бар. Соединения выполняются обжимными фитингами или пайкой для исключения утечек. В местах прохода через кузов устанавливаются резиновые втулки, предотвращающие перетирание. После монтажа обязательна проверка герметичности азотом под давлением 20 бар – мыльный раствор не даёт 100% гарантии.

Сравнение работы двигателя на бензине и газе в ГБО 4 поколения

Двигатель на бензине и газе в ГБО 4 поколения демонстрирует принципиальные различия в процессе сгорания топлива. Бензин воспламеняется при температуре 250–400°C, тогда как метан (основной компонент природного газа) требует 650–750°C. Это влияет на угол опережения зажигания: на газе его увеличивают на 5–12° для компенсации более медленного горения. Электронный блок управления (ЭБУ) ГБО корректирует параметры в реальном времени, но разница в скорости сгорания сохраняется, что особенно заметно на высоких оборотах.

Энергетическая эффективность топлив отличается на 10–15% в пользу бензина. Октановое число метана – 110–120, пропан-бутана – 100–110, бензина – 92–98. Однако калорийность газа ниже: 1 м³ метана эквивалентен 1,1–1,2 л бензина, пропан-бутана – 1,25–1,35 л. Это приводит к падению мощности двигателя на 5–10% при работе на газе, что компенсируется настройками ГБО: увеличением давления впрыска и оптимизацией времени открытия форсунок.

• Температурный режим: газ сгорает при более высокой температуре, что снижает тепловую нагрузку на выпускной коллектор и катализатор на 20–30%. Однако повышенная температура в камере сгорания увеличивает риск детонации при неправильной настройке угла зажигания.
• Износ деталей: газ не смывает масляную пленку со стенок цилиндров, в отличие от бензина, что продлевает ресурс поршневых колец и гильз на 15–25%. Но отсутствие смазывающих свойств у газа ускоряет износ седел клапанов – требуется замена на более жаростойкие (например, из бериллиевой бронзы).
• Экология: выбросы CO₂ на газе ниже на 20–25%, CO – на 50–70%, NOx – на 30–40%. Однако при неполном сгорании метана образуется формальдегид, превышающий нормы Евро-5/6 без дополнительной каталитической нейтрализации.

Расход топлива на газе выше на 10–20% в литрах эквивалента, но стоимость 1 км пробега снижается на 30–50% из-за разницы в цене. Например, при цене бензина АИ-95 50 руб/л и пропан-бутана 25 руб/л экономия составит ~40% при расходе 10 л/100 км на бензине и 12 л/100 км на газе. Для метана расчет аналогичен: 8–9 м³/100 км против 10 л бензина при цене 18 руб/м³.

Переключение между топливами в ГБО 4 поколения происходит автоматически при достижении заданных условий (например, 1500 об/мин и температура охлаждающей жидкости 40°C). Однако для продления ресурса двигателя рекомендуется:

1. Использовать бензин при холодном пуске (до +5°C) для смазки топливной системы.
2. Переключаться на газ только после прогрева двигателя до 50–60°C.
3. Избегать резких ускорений на газе в первые 2–3 минуты работы для стабилизации температурного режима.
4. Регулярно проверять зазоры клапанов (каждые 15–20 тыс. км) из-за повышенного износа седел.

Процесс переключения между топливом в ГБО 4 поколения

Водитель может принудительно переключиться на бензин с помощью кнопки в салоне, но это рекомендуется только в экстренных случаях (например, при подозрении на утечку газа). При резком нажатии на педаль газа система автоматически возвращается на бензин на 2–5 секунд, чтобы избежать провалов мощности из-за задержки подачи газа. После стабилизации оборотов ЭБУ снова переводит двигатель на газ. Для корректной работы переключения критически важна синхронизация газовых и бензиновых форсунок – разница в производительности не должна превышать 5%, иначе возможны рывки при переходе. Регулярная калибровка форсунок (раз в 10–15 тыс. км) и обновление прошивки ЭБУ минимизируют риск сбоев.

Преимущества использования ГБО 4 поколения перед предыдущими версиями

ГБО 4 поколения обеспечивает точность дозирования газа до 0,1 мс за счёт использования электронных форсунок с индивидуальным управлением для каждого цилиндра. Это исключает неравномерность подачи топлива, характерную для механических систем 2 и 3 поколений, где погрешность достигала 15–20%. Результат – снижение расхода газа на 5–8% при сохранении динамических характеристик двигателя.

Переход на распределённый впрыск позволил устранить проблему обратных хлопков, свойственную ГБО 1–3 поколений. В системах с моновпрыском или карбюраторным смесеобразованием вероятность воспламенения смеси во впускном коллекторе составляла до 30% при резком сбросе газа. В 4 поколении синхронизация с ЭБУ двигателя исключает подобные риски, продлевая ресурс впускных клапанов и турбокомпрессоров.

Совместимость с современными двигателями, включая турбированные и непосредственного впрыска, – ключевое отличие от предыдущих версий. ГБО 2–3 поколений требовали доработок для работы с моторами стандарта Евро-4 и выше, что увеличивало стоимость установки на 20–30%. В 4 поколении адаптация происходит через прошивку ЭБУ без механических вмешательств, сохраняя заводские настройки системы зажигания и наддува.

Температурная стабильность работы достигается за счёт подогрева редуктора и газовой магистрали, что предотвращает замерзание пропан-бутановой смеси при температуре ниже −10°C. В ГБО 3 поколения редукторы часто обмерзали уже при +5°C, вызывая перебои в подаче топлива. В 4 поколении терморегуляция интегрирована в систему охлаждения двигателя, обеспечивая запуск на газе даже при −25°C без дополнительных подогревателей.

Диагностика и настройка ГБО 4 поколения выполняются через OBD-II интерфейс с использованием специализированного ПО (например, Stag, Prins, BRC). Это сокращает время калибровки до 30–40 минут против 2–3 часов для механических систем. Возможность корректировки параметров в реальном времени позволяет оптимизировать работу двигателя под конкретные условия эксплуатации, включая высотность и качество газа.

Экономия на топливе при использовании ГБО 4 поколения достигает 40–50% по сравнению с бензином, тогда как в 2–3 поколениях этот показатель не превышал 30–35% из-за неэффективного смесеобразования. При среднем пробеге 20 000 км в год окупаемость системы наступает через 12–18 месяцев, что на 6–8 месяцев быстрее, чем у предыдущих версий.

Снижение токсичности выхлопа до уровня Евро-5/6 обеспечивается за счёт точного контроля соотношения воздух-топливо. В ГБО 3 поколения выбросы CO и CH превышали нормативы в 1,5–2 раза, что требовало дополнительных катализаторов. В 4 поколении лямбда-зонд корректирует состав смеси в реальном времени, исключая необходимость в доработках выхлопной системы.
