Закон ома в чем измеряется

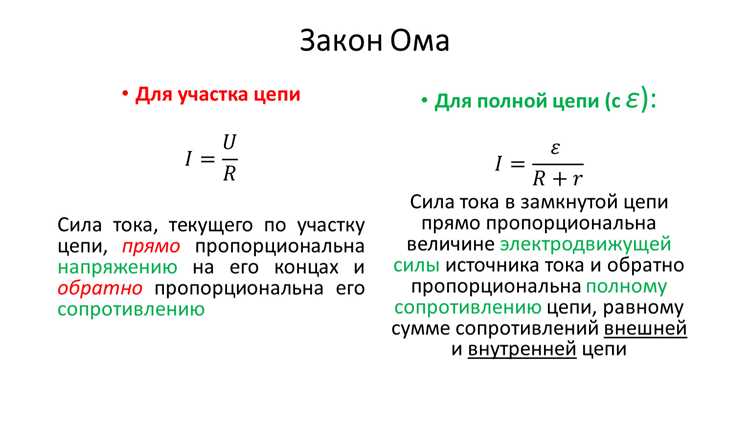

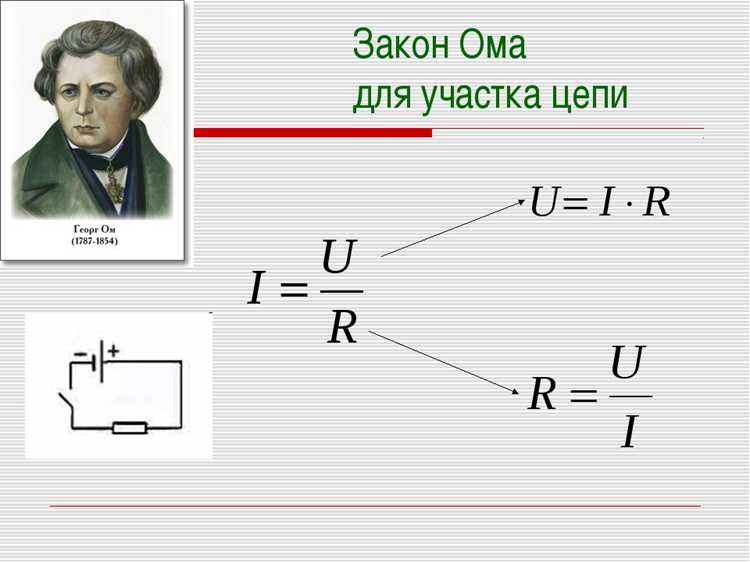

Закон Ома – фундаментальное соотношение, связывающее ток, напряжение и сопротивление в электрической цепи. Его математическая форма I = U/R оперирует тремя величинами, каждая из которых измеряется в строго определённых единицах СИ: амперы (А), вольты (В) и омы (Ом). Без чёткого понимания этих единиц невозможно корректно проектировать схемы, рассчитывать потери мощности или подбирать компоненты. Например, резистор на 1 кОм при напряжении 5 В пропустит ток 5 мА – расчёт, критичный для выбора сечения проводов или защиты от перегрузок.

Вольт (В) характеризует разность потенциалов, необходимую для перемещения заряда в 1 кулон с затратой энергии 1 джоуль. В бытовых сетях напряжение составляет 220–230 В, в автомобильной электронике – 12 В, а в микросхемах – доли вольта. При расчётах важно учитывать не только номинальное значение, но и пульсации, падение напряжения на проводах (до 0,1 В/м для медного провода сечением 1 мм²) и допуски источников питания. Например, стабилизатор на 5 В с допуском ±5% выдаёт от 4,75 до 5,25 В – диапазон, влияющий на работу микроконтроллеров.

Ом (Ом) – единица сопротивления, равная сопротивлению проводника, в котором при напряжении 1 В течёт ток 1 А. Реальные сопротивления варьируются от миллиомов (в шинах питания) до тераомов (в изоляционных материалах). При выборе резисторов учитывают не только номинал, но и мощность рассеивания (P = I²R), температурный коэффициент (до 100 ppm/°C для прецизионных резисторов) и допуск (±1% для точных схем). Например, резистор на 100 Ом с допуском ±5% может иметь реальное сопротивление от 95 до 105 Ом – разброс, способный нарушить работу делителя напряжения.

Практическое применение закона Ома требует учёта производных единиц: ватты (Вт) для мощности (P = UI), джоули (Дж) для энергии (W = Pt) и сименсы (См) для проводимости (G = 1/R). Например, при расчёте нагрева провода сечением 0,5 мм² при токе 10 А мощность потерь составит P = I²R = 10² × 0,034 = 3,4 Вт (где 0,034 Ом/м – удельное сопротивление меди). Игнорирование этих параметров ведёт к перегреву, снижению КПД или выходу оборудования из строя.

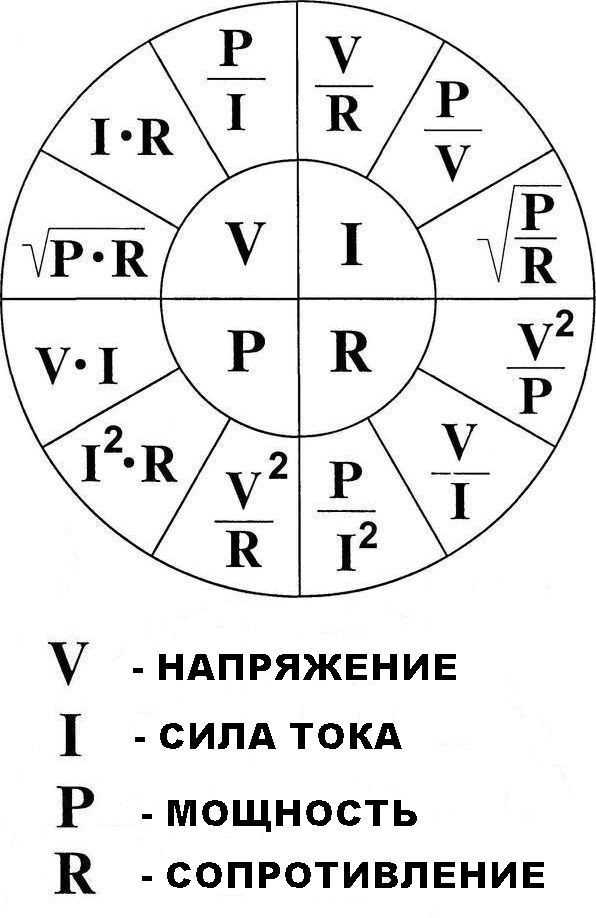

Какие физические величины связывает закон Ома и в каких единицах они измеряются

Закон Ома устанавливает зависимость между тремя ключевыми параметрами электрической цепи: силой тока, напряжением и сопротивлением. Сила тока (I) измеряется в амперах (А) и характеризует количество заряда, проходящего через поперечное сечение проводника за единицу времени. Напряжение (U) – в вольтах (В) – определяет разность потенциалов между двумя точками цепи, обеспечивающую движение зарядов. Сопротивление (R) в омах (Ом) отражает способность материала препятствовать протеканию тока. Для расчётов используют формулу: I = U / R, где изменение любого из параметров прямо влияет на остальные.

Для практического применения закона Ома критически важно соблюдать соответствие единиц измерения. Ниже приведена таблица с основными величинами и их производными, используемыми в инженерных расчётах:

При работе с малыми или большими значениями рекомендуется использовать приставки СИ (например, 1 кОм = 1000 Ом, 1 мА = 0,001 А). Для точных измерений применяйте мультиметры с соответствующими диапазонами: при измерении тока свыше 10 А используйте клещи, а для сопротивлений ниже 1 Ом – четырёхпроводную схему подключения.

Как перевести вольты, амперы и омы в производные единицы СИ

Вольт (В) – единица электрического напряжения, эквивалентная джоулю на кулон (Дж/Кл). Для перевода в производные СИ используйте базовые соотношения: 1 В = 1 кг·м²·с⁻³·А⁻¹. При расчётах мощности в ваттах (Вт) напряжение умножают на ток в амперах: P = U·I, где 1 Вт = 1 В·А. Если требуется выразить вольты через механические единицы, применяйте формулу U = P/I, где мощность задана в ваттах, а ток – в амперах.

Ампер (А) – единица силы тока, равная кулону в секунду (Кл/с). В производных СИ ампер выражается как 1 А = 1 Кл·с⁻¹. Для перевода в другие единицы используйте связь с зарядом: I = Q/t, где Q – заряд в кулонах, t – время в секундах. При работе с магнитными величинами амперы переводят в тесла-метры (Т·м) через силу Лоренца: F = I·L·B, где L – длина проводника, B – магнитная индукция.

Ом (Ом) – единица электрического сопротивления, определяемая как вольт на ампер (В/А). В производных СИ ом эквивалентен 1 кг·м²·с⁻³·А⁻². Для перевода в сименсы (См) используйте обратную зависимость: G = 1/R, где G – проводимость. При расчётах импеданса в цепях переменного тока омы комбинируют с фарадами и генри: Z = √(R² + (X_L − X_C)²), где X_L и X_C – реактивные сопротивления.

Для перевода вольт в милливольты (мВ) или микровольты (мкВ) умножайте на 10³ или 10⁶ соответственно. Аналогично амперы переводят в миллиамперы (мА) и микроамперы (мкА) умножением на 10³ и 10⁶. Омы преобразуют в килоомы (кОм) и мегаомы (МОм) делением на 10³ и 10⁶. Эти кратные единицы удобны при работе с малыми или большими значениями, например, в электронике или высоковольтных системах.

При расчётах мощности в ваттах (Вт) используйте соотношение P = U²/R, где напряжение в вольтах, а сопротивление – в омах. Если мощность задана в киловаттах (кВт), переведите её в ватты умножением на 10³. Для энергии в джоулях (Дж) применяйте формулу E = P·t, где t – время в секундах. Эти преобразования критичны при проектировании электрических сетей и расчёте потребления.

В системах с переменным током напряжение и ток часто выражают в действующих (эффективных) значениях. Для перевода амплитудных значений в действующие делите на √2. Например, если амплитуда напряжения 311 В, действующее значение составит 311/√2 ≈ 220 В. Аналогично для тока: I_действ = I_ампл/√2. Эти расчёты необходимы для корректного подбора оборудования и оценки тепловых потерь.

При работе с международными стандартами учитывайте, что вольт, ампер и ом определены через фундаментальные константы: элементарный заряд e и постоянную Планка h. Например, ампер с 2019 года определяется через фиксированное значение e = 1,602176634·10⁻¹⁹ Кл. Это позволяет выражать электрические единицы через механические с высокой точностью, что важно для метрологии и калибровки приборов.

Для практических расчётов используйте онлайн-калькуляторы или таблицы перевода, но проверяйте результаты вручную через базовые формулы. Например, при переводе 5 кОм в омы умножьте на 10³: 5 кОм = 5000 Ом. При переводе 12 В в милливольты – на 10³: 12 В = 12000 мВ. Точность преобразований зависит от правильного выбора кратных приставок и соблюдения размерностей в формулах.

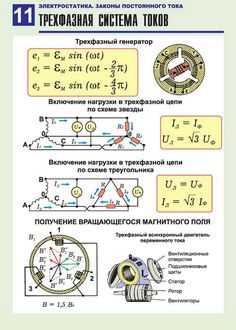

Практическое применение миллиампер и килоом в расчётах цепей

Миллиамперы (мА) и килоомы (кОм) – единицы, оптимизированные для низковольтных и маломощных цепей, где токи и сопротивления выходят за пределы удобства использования ампер и ом. Например, в схемах с микроконтроллерами (Arduino, STM32) рабочий ток часто составляет 20–200 мА, а резисторы подтяжки или ограничения тока – 1–10 кОм. Использование этих единиц сокращает количество нулей в расчётах и снижает вероятность ошибок при переводе величин.

При расчёте делителей напряжения на базе резисторов 1–100 кОм и источников 3,3–5 В ток через цепь редко превышает 1 мА. Формула I = U/R в этом случае даёт результат в миллиамперах: 5 В / 10 кОм = 0,5 мА. Это упрощает подбор компонентов – например, для светодиода с прямым током 10 мА и падением напряжения 2 В резистор рассчитывается как (5 В – 2 В) / 10 мА = 300 Ом, но при использовании 330 Ом (стандартное значение) ток составит 9,1 мА, что допустимо для большинства LED.

• Типовые значения резисторов в кОм для сигнальных цепей:
  • 1 кОм – подтяжка GPIO к питанию;
  • 4,7–10 кОм – ограничение тока базы транзистора;
  • 47–100 кОм – делители напряжения для АЦП.
• Токи в мА для распространённых компонентов:
  • Светодиоды: 5–20 мА;
  • Реле 5 В: 50–100 мА;
  • Микросхемы логики (74HC): 1–10 мА на выход.

В цепях с операционными усилителями (ОУ) резисторы обратной связи часто выбирают в диапазоне 10–1000 кОм, чтобы минимизировать входной ток смещения (обычно 1–100 нА). Например, для неинвертирующего усилителя с коэффициентом усиления 10 и резисторами 10 кОм (R1) и 90 кОм (R2) входной ток составит Uвх / 10 кОм. При Uвх = 100 мВ ток равен 10 мкА, что на порядки меньше рабочего тока ОУ (1–5 мА), исключая влияние на точность.

При работе с малыми токами (менее 1 мА) критично учитывать паразитные сопротивления: дорожки печатной платы (0,1–1 Ом/см), контакты разъёмов (10–100 мОм), внутреннее сопротивление мультиметра (1–10 МОм в режиме измерения тока). Например, при измерении тока 0,5 мА через резистор 1 кОм падение напряжения на контактах 50 мОм составит 25 мкВ, что пренебрежимо мало, но при 10 Ом погрешность достигнет 5 мВ – 1% от напряжения на резисторе.

Для быстрой проверки цепей с резисторами в кОм и токами в мА используйте эмпирическое правило: 1 кОм ≈ 1 мА при 1 В. Это позволяет оценивать токи без калькулятора – например, резистор 4,7 кОм при 5 В пропустит ~1 мА, а при 3,3 В – ~0,7 мА. Для точных расчётов применяйте формулы с учётом допусков компонентов (±5% для резисторов, ±10% для источников питания) и температурных дрейфов (0,1–0,5%/°C).

Типичные ошибки при подстановке единиц измерения в формулу закона Ома

Одна из частых ошибок – игнорирование кратных и дольных приставок. Например, подставляя сопротивление в килоомах (кОм) без перевода в омы (Ом), результат тока получается завышенным в 1000 раз. Аналогично, напряжение в милливольтах (мВ) требует приведения к вольтам (В) перед расчётами, иначе итоговое значение тока будет занижено на три порядка. Всегда приводите величины к базовым единицам СИ: амперы (А), вольты (В), омы (Ом).

Несоответствие систем единиц – другая распространённая проблема. Если напряжение задано в вольтах, а сопротивление – в мегаомах (МОм), формула I = U/R даст ток в микроамперах (мкА), а не в амперах. Ошибка возникает, когда результат не пересчитывается обратно в удобные единицы. Для проверки используйте размерный анализ: подставьте единицы в формулу и убедитесь, что итоговая размерность совпадает с ожидаемой (А = В/Ом).

Смешение действующих и амплитудных значений в цепях переменного тока приводит к неверным расчётам. Закон Ома в форме I = U/R применим только для действующих (среднеквадратичных) значений напряжения и тока. Если подставлять амплитудные значения (U_max), результат будет завышен в √2 раз. Всегда уточняйте тип используемых величин и при необходимости применяйте коэффициенты пересчёта.

Как проверить правильность расчётов по размерностям напряжения, тока и сопротивления

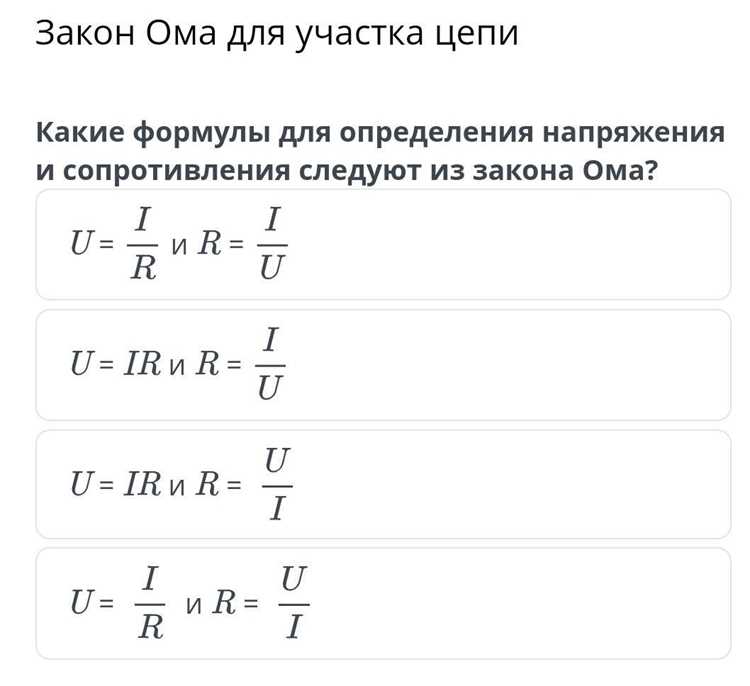

Закон Ома связывает три величины: напряжение (U), ток (I) и сопротивление (R) формулой U = I × R. Чтобы убедиться в корректности расчётов, проверьте размерности. Напряжение измеряется в вольтах (В), ток – в амперах (А), сопротивление – в омах (Ом). Подставьте единицы в формулу: В = А × Ом. Если результат не соответствует, ошибка в вычислениях.

Для проверки используйте базовые соотношения: 1 В = 1 А × 1 Ом. Например, при токе 2 А и сопротивлении 5 Ом напряжение должно быть 10 В. Если расчёт даёт 10 Вт или 10 Дж, размерности не совпадают – это признак неверного применения формул или единиц.

При работе с производными единицами (миллиамперами, килоомами) приводите все величины к базовым. 1 мА = 0,001 А, 1 кОм = 1000 Ом. Подставьте значения в формулу: U = 0,001 А × 1000 Ом = 1 В. Если результат отличается, проверьте перевод единиц.

В сложных цепях с несколькими резисторами или источниками проверяйте размерности на каждом этапе. Например, при параллельном соединении сопротивлений формула 1/R_общ = 1/R1 + 1/R2 требует, чтобы все слагаемые имели одинаковую размерность (Ом⁻¹). Если одно из сопротивлений дано в кОм, а другое в Ом, приведите их к общей единице.

Для проверки мощности (P = U × I) используйте размерности: Вт = В × А. Если в расчётах получилось Вт = А² × Ом, это верно, так как В = А × Ом, а Вт = В × А = А² × Ом. Несоответствие размерностей указывает на ошибку в формуле или данных.

Автоматизируйте проверку с помощью калькуляторов с поддержкой размерностей. Вводите значения с единицами (например, «5 Ом», «2 А») – программа сама проверит согласованность. Это исключит ошибки при ручных расчётах, особенно в многоэтапных задачах.

Примеры задач с использованием закона Ома в разных системах единиц

Закон Ома в форме I = U/R универсален, но выбор системы единиц влияет на расчёты. Рассмотрим задачу: определить ток в цепи с напряжением 12 В и сопротивлением 6 кОм. В СИ результат – 2 мА. Если сопротивление задано в мегаомах (0,006 МОм), расчёт не меняется, но требует приведения к базовым единицам: I = 12 В / 6000 Ом = 0,002 А. Ошибка в переводе (например, 6 кОм → 6 Ом) приведёт к неверному результату – 2 А.

• СГС (сантиметр-грамм-секунда): напряжение измеряется в статвольтах (1 В ≈ 1/300 статВ), сопротивление – в статомах. Задача: найти ток при 300 В (1 статВ) и 100 Ом (≈ 9·10¹¹ статом). Решение: I = 1 статВ / 9·10¹¹ статом ≈ 1,11·10^-12 А. Для перевода в амперы умножьте на 3,33·10^-10.
• Практическая система (до СИ): напряжение в вольтах, сопротивление в омах, но ток – в амперах. Пример: лампа накаливания (220 В, 484 Ом). Ток: I = 220 В / 484 Ом ≈ 0,455 А. Если сопротивление указано в килоомах (0,484 кОм), результат идентичен.

Смешанные единицы часто встречаются в инженерных задачах. Например, расчёт тока в цепи с источником 5 мВ и резистором 2,5 МОм. Перевод: 5 мВ = 0,005 В, 2,5 МОм = 2 500 000 Ом. Ток: I = 0,005 В / 2 500 000 Ом = 2·10^-9 А (2 нА). Ошибка в порядке величин (например, 2,5 МОм → 2,5 кОм) даст неверные 2 мкА. Всегда проверяйте приставки: м (10^-3), М (10⁶), н (10^-9).

Для высокочастотных цепей используют внесистемные единицы. Задача: определить падение напряжения на резисторе 50 Ом при токе 10 мА. Решение: U = I·R = 0,01 А · 50 Ом = 0,5 В. Если ток задан в микроамперах (10 000 мкА), переведите в амперы: 10 000 мкА = 0,01 А. В радиоэлектронике сопротивление часто указывают в килоомах – при 0,05 кОм результат останется 0,5 В, но расчёт требует перевода: 0,05 кОм = 50 Ом.
