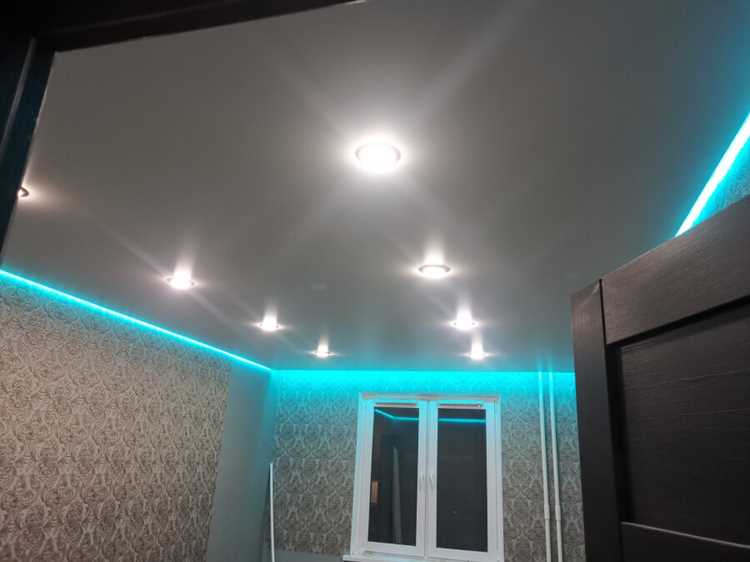

Как сделать rgb подсветку в комнате

RGB-подсветка – это не только способ украсить рабочее место или игровой уголок, но и инструмент для создания нужной атмосферы. Стандартные решения часто ограничены по длине, цветам или функционалу, а покупные комплекты стоят от 1500 до 5000 рублей за базовый набор. Собрать подсветку самостоятельно дешевле (от 800 рублей за метр ленты + контроллер) и позволяет точно подогнать параметры под задачу: от регулировки яркости до синхронизации с музыкой.

Для сборки потребуются: адресная RGB-лента (например, WS2812B с плотностью 60 светодиодов/метр), контроллер (ESP8266 или Arduino Nano), блок питания на 5В (мощность рассчитывается по формуле: 0,06 А × количество светодиодов), паяльник с тонким жалом, провода сечением 0,2–0,5 мм² и термоусадочная трубка. Ленты на чипах WS2812B предпочтительнее аналоговых, так как позволяют управлять каждым светодиодом отдельно, создавая эффекты типа «бегущей волны» или градиента.

Перед началом работы определитесь с питанием: для ленты длиной 5 метров с 300 светодиодами потребуется блок на 18 Вт (3,6 А). Если мощности не хватит, светодиоды начнут мерцать или перегреваться. Контроллер подключается к ленте через три провода: 5V (питание), GND (земля) и DATA (сигнал). Для стабильной работы сигнального провода используйте резистор на 300–500 Ом между пинами контроллера и ленты.

Программная часть зависит от выбранного контроллера. Для Arduino подойдет библиотека FastLED или Adafruit NeoPixel, для ESP8266 – WLED, которая поддерживает управление через Wi-Fi и интеграцию с голосовыми помощниками. Пример кода для базового эффекта радуги на 60 светодиодах:

#include <FastLED.h>
#define NUM_LEDS 60
#define DATA_PIN 6
CRGB leds[NUM_LEDS];
void setup() {
FastLED.addLeds<WS2812B, DATA_PIN, GRB>(leds, NUM_LEDS);
}
void loop() {
for(int i = 0; i < NUM_LEDS; i++) {
leds[i] = CHSV(i * 4, 255, 255);
}
FastLED.show();
delay(20);
}

Монтаж начинайте с проверки ленты на работоспособность: подключите её к блоку питания через контроллер и запустите тестовый скетч. Если светодиоды горят неравномерно, проверьте качество пайки и целостность проводов. Для крепления ленты используйте алюминиевый профиль с рассеивателем – это снизит нагрев и улучшит равномерность свечения. Избегайте резких изгибов (радиус менее 2 см может повредить дорожки).

RGB подсветка своими руками: пошаговая инструкция

Для сборки RGB-подсветки потребуется контроллер WS2812B (адресная лента), блок питания на 5В с током не менее 3А на каждые 5 метров ленты, паяльник с тонким жалом, провода сечением 0,5–0,75 мм² и термоусадочная трубка. Выбирайте ленту с плотностью 60 LED/м для равномерного свечения или 30 LED/м для экономии энергии. Избегайте дешёвых аналогов – они часто страдают от нестабильной цветопередачи и перегрева.

Начните с расчёта длины ленты: измерьте периметр поверхности, где планируется установка, и добавьте 10% на обрезки. Разрезайте ленту только по маркированным линиям (обычно каждые 3 LED) – нарушение целостности дорожек приведёт к неработоспособности сегмента. При пайке используйте флюс для меди и температуру паяльника 280–300°C, чтобы избежать повреждения светодиодов.

Подключите блок питания к контроллеру через разъём DC 5,5×2,1 мм, соблюдая полярность: центральный контакт – «+», внешний – «–». Для лент длиннее 5 метров используйте параллельное подключение питания каждые 3–4 метра, чтобы предотвратить падение напряжения и неравномерную яркость. Заизолируйте все соединения термоусадкой или изолентой, особенно в местах с высокой влажностью.

Программирование контроллера зависит от выбранной платформы. Для Arduino используйте библиотеку FastLED или Adafruit_NeoPixel – они поддерживают до 1000 LED на одном пине. Пример кода для циклической смены цветов: fill_rainbow(leds, NUM_LEDS, 0, 7). Для ESP8266/ESP32 добавьте Wi-Fi управление через приложение WLED, которое позволяет настраивать эффекты через веб-интерфейс.

Крепите ленту на алюминиевый профиль с рассеивателем – это снизит нагрев и улучшит светораспределение. Для монтажа используйте двухсторонний скотч 3M VHB или силиконовые клипсы с шагом 30–40 см. Избегайте резких изгибов (радиус менее 2 см) – это может повредить дорожки. При установке под мебелью или за телевизором оставляйте зазор 5–7 мм для вентиляции.

Тестируйте подсветку перед окончательной установкой: проверьте яркость, равномерность свечения и работу всех эффектов. Если лента мерцает или гаснет, проверьте качество пайки, напряжение на концах ленты (должно быть не ниже 4,8В) и загрузку блока питания. Для долговечности ограничьте максимальную яркость на уровне 70–80% – это продлит срок службы светодиодов и снизит энергопотребление.

Выбор компонентов для сборки RGB подсветки

Первым шагом определите тип светодиодной ленты. Для домашней подсветки чаще всего используют адресные ленты WS2812B или аналоговые RGB-ленты с общим анодом. WS2812B позволяют управлять каждым светодиодом отдельно, что даёт возможность создавать динамические эффекты, но требуют контроллера с поддержкой протокола FastLED или NeoPixel. Аналоговые ленты дешевле, но ограничены однородным свечением всей полосы.

Мощность блока питания рассчитывайте исходя из длины ленты и её характеристик. Стандартная адресная лента WS2812B потребляет около 60 мА на светодиод при максимальной яркости. Для 5 метров ленты с плотностью 60 светодиодов на метр потребуется блок питания на 18 А (5 м × 60 диодов/м × 0,06 А = 18 А). Не экономьте на запасе мощности – минимальный резерв должен составлять 20–30%.

Контроллер выбирайте под задачи. Для аналоговых RGB-лент подойдёт простой PWM-контроллер с пультом ДУ, например, модели на базе микросхемы PT4115. Для адресных лент нужен микроконтроллер с поддержкой протокола: Arduino Nano (ATmega328P) или ESP8266/ESP32 для Wi-Fi-управления. ESP32 предпочтительнее из-за большего количества GPIO и встроенного Bluetooth.

Соединительные провода должны выдерживать ток нагрузки. Для лент длиной до 3 метров используйте провода сечением 0,75 мм², для более длинных – 1,5 мм². Избегайте пайки тонких проводов напрямую к ленте – используйте коннекторы типа «мама-папа» или пайку с термоусадкой. Для адресных лент критически важно соблюдать полярность и порядок подключения: 5 В, GND, DATA.

Дополнительные компоненты зависят от сценария использования. Для синхронизации с музыкой потребуется микрофонный модуль MAX4466 или аналоговый аудиовход на контроллере. Для управления через голосовые помощники (Google Home, Алиса) интегрируйте ESP32 с прошивкой WLED или Home Assistant. Если планируете монтаж на мебель или потолок, закупите алюминиевый профиль с рассеивателем – он улучшает теплоотвод и равномерность свечения.

Проверьте совместимость компонентов перед покупкой. Не все контроллеры поддерживают высокочастотные протоколы адресных лент. Например, Arduino Uno не справится с лентой длиннее 300 светодиодов из-за ограниченной оперативной памяти. ESP32 без проблем управляет 1000+ диодами. Для аналоговых лент убедитесь, что блок питания выдаёт стабильное напряжение – пульсации выше 100 мВ приведут к мерцанию.

Запасные части покупайте сразу. Коннекторы, термоусадочные трубки, запасные отрезки ленты и предохранители на 5–10 А сэкономят время при монтаже. Для защиты от короткого замыкания установите автоматический выключатель на 10 А в цепь питания. Если лента будет работать на улице или во влажных помещениях, выбирайте модели с IP65 или выше и герметичные блоки питания.

Подготовка инструментов и рабочего места

Для сборки RGB-подсветки потребуется набор инструментов с конкретными характеристиками. Основной – паяльник мощностью 30–60 Вт с тонким жалом (1–2 мм) для работы с мелкими контактами светодиодных лент. Дополнительно нужны кусачки с изолированными ручками, пинцет с антистатическим покрытием и мультиметр с функцией проверки напряжения и целостности цепи. Отвертка с магнитным наконечником облегчит крепление контроллера и блока питания.

Рабочая поверхность должна быть ровной, неэлектропроводной и устойчивой к высоким температурам. Подойдет силиконовый коврик для пайки или лист текстолита толщиной не менее 3 мм. Если используется деревянный стол, накройте его огнеупорной подложкой – например, асбестовым картоном или стеклотканью. Избегайте металлических поверхностей: случайное замыкание контактов может вывести из строя компоненты.

Организуйте освещение с цветовой температурой 4000–5000 К: холодный белый свет лучше выявляет дефекты пайки и мелкие детали. Настольная лампа с регулируемой яркостью и гибкой шейкой позволит направить свет под нужным углом. При работе с SMD-компонентами используйте увеличительное стекло на штативе или бинокулярную лупу с 3–5-кратным увеличением.

Подготовьте расходные материалы заранее. Припой диаметром 0,5–0,8 мм с флюсовым сердечником (например, Sn60Pb40 или бессвинцовый SAC305) обеспечит надежное соединение. Для очистки контактов понадобится безворсовая салфетка и изопропиловый спирт (концентрация 90% и выше). Термоусадочные трубки диаметром 2–6 мм разных цветов защитят места пайки от влаги и короткого замыкания.

Разместите инструменты в зоне досягаемости, но не загромождайте рабочее пространство. Оптимальная схема: паяльник справа (для правшей), пинцет и кусачки слева, мультиметр перед собой. Используйте подставку для паяльника с губкой или латунной стружкой для очистки жала. Контейнеры с мелкими деталями (резисторы, конденсаторы) лучше хранить в антистатических пакетах или коробках с ячейками.

Проветривайте помещение: при пайке выделяются токсичные пары флюса и свинца. Установите вытяжку с угольным фильтром или работайте у открытого окна. Если вентиляция недостаточна, используйте респиратор с фильтром класса FFP2. Температура воздуха в помещении должна быть 18–25°C – при низких температурах припой хуже растекается, при высоких – ускоряется окисление жала паяльника.

Закрепите светодиодную ленту на временной основе перед пайкой. Для этого подойдет двухсторонний скотч или монтажный профиль с клипсами. Если лента длинная, нарежьте ее на сегменты по линиям разреза (обычно каждые 5–10 см) и промаркируйте их в соответствии со схемой подключения. Избегайте перегибов ленты под углом менее 90° – это может повредить токопроводящие дорожки.

Проверьте работоспособность всех компонентов до начала сборки. Подключите блок питания к контроллеру и светодиодной ленте через тестовые провода (без пайки). Убедитесь, что напряжение на выходе блока соответствует требованиям ленты (обычно 12 В или 24 В). Если лента не загорается, проверьте полярность подключения и целостность контактов мультиметром. Запишите параметры исправных компонентов – это упростит диагностику при возникновении проблем во время сборки.

Монтаж светодиодной ленты на поверхность

Перед началом монтажа определите тип поверхности: металл, дерево, пластик или гипсокартон. Для гладких материалов (металл, пластик) используйте двусторонний скотч 3M VHB толщиной 0,5–1 мм – он выдерживает нагрузку до 5 кг/см² и компенсирует неровности до 0,3 мм. На пористых поверхностях (дерево, гипсокартон) предварительно загрунтуйте участок акриловым праймером и дайте высохнуть 15–20 минут. Избегайте монтажа на необработанное дерево – смолы и дубильные вещества со временем разрушают клеевой слой ленты.

Разметьте трассу монтажа с шагом 30–50 см, используя лазерный уровень или строительный шнур. При укладке ленты на изгибах радиусом менее 20 мм разрежьте её по меткам (обычно через каждые 3–10 см в зависимости от модели) и соедините коннекторами с защёлками. Для лент с IP65/IP67 защитным покрытием зачистите силикон на 2–3 мм в местах разреза, иначе контакт будет ненадёжным. При пайке используйте паяльник мощностью 25–40 Вт с температурой жала 280–300°C – перегрев разрушает токопроводящие дорожки.

При креплении на вертикальные поверхности (стены, шкафы) дополнительно зафиксируйте ленту пластиковыми клипсами с шагом 20–25 см. Для потолочного монтажа выбирайте алюминиевый профиль с рассеивателем – он отводит тепло и предотвращает перегрев светодиодов (рабочая температура кристаллов не должна превышать 60°C). Профили с угловым креплением (например, LED-ALU-45) позволяют монтировать ленту под углом 90° без изгибов, сохраняя равномерное свечение.

Перед подключением к блоку питания проверьте полярность: красный провод – «+», чёрный или синий – «–». Для лент длиной более 5 м используйте параллельное подключение или усилители сигнала (для адресных лент типа WS2812B). Блок питания выбирайте с запасом мощности 20–30%: например, для ленты SMD5050 60 LED/м (14,4 Вт/м) на 10 м потребуется источник на 150–180 Вт. Подключайте через термоусадочные трубки или влагозащищённые клеммники, даже если лента находится в сухом помещении.

После монтажа протестируйте ленту в течение 30 минут на 50% яркости. Если отдельные сегменты горят тусклее или мигают, проверьте качество пайки/коннекторов и сопротивление дорожек мультиметром (должно быть не более 0,1 Ом на метр). При монтаже на металлические поверхности используйте изолирующую прокладку из полиимидной плёнки толщиной 0,05 мм – это исключит короткое замыкание при повреждении клеевого слоя.

Для долговечности закрепите провода к поверхности нейлоновыми стяжками с шагом 15–20 см, избегая натяжения. В местах прохода через стены или мебель используйте гофрированные трубки диаметром 16–20 мм. При монтаже на улице или во влажных помещениях обработайте стыки ленты и коннекторов силиконовым герметиком (например, Dow Corning 732) – он сохраняет эластичность при температурах от –50°C до +200°C и не разрушает пластик.

Подключение контроллера и блока питания

Выбор блока питания зависит от мощности RGB-ленты. Для стандартной ленты 5050 с плотностью 60 светодиодов на метр потребление составляет ~14.4 Вт/м. Умножьте длину ленты на этот показатель и добавьте 20% запаса. Например, для 3 метров: 3 × 14.4 × 1.2 = 51.84 Вт. Подойдет блок на 60 Вт с выходным напряжением 12 В (или 24 В для лент с соответствующим питанием).

Контроллеры делятся на аналоговые и цифровые. Аналоговые (типа IR или RF) управляют цветом через ШИМ, но не поддерживают адресную подсветку. Цифровые (WS2812B, SK6812) требуют отдельного питания для логики (5 В) и основного канала (12/24 В). Проверьте совместимость контроллера с протоколом ленты: SPI, DMX или специализированные чипы.

• Подключите блок питания к сети 220 В через кабель с сечением не менее 0.75 мм².
• Выходные клеммы блока (+V и GND) соедините с соответствующими контактами контроллера. Используйте провода сечением 1.5 мм² для токов свыше 5 А.
• Для цифровых контроллеров подайте отдельное питание 5 В на вход VDD, если это указано в документации.

При подключении нескольких лент параллельно суммируйте их ток. Для 4 метров ленты 5050 (60 LED/м) при 12 В: 4 × 2.4 А = 9.6 А. Используйте блок питания на 120 Вт (12 В × 10 А) и распределите нагрузку через клеммную колодку. Избегайте последовательного соединения лент – падение напряжения приведет к неравномерной яркости.

Заземление контроллера и блока питания обязательно при мощности свыше 50 Вт. Подключите GND блока к шине заземления через провод 2.5 мм². Для защиты от помех установите ферритовые кольца на входные и выходные кабели питания. При использовании металлического корпуса заизолируйте все контакты термоусадочной трубкой или изолентой.

Проверка перед включением:

1. Убедитесь, что напряжение блока питания соответствует ленте (12/24 В).
2. Измерьте мультиметром сопротивление между +V и GND на контроллере – оно должно быть не менее 1 МОм.
3. Подайте питание и проверьте напряжение на выходе контроллера. Для 12 В допустимое отклонение ±0.5 В.

При нестабильной работе (мерцание, перезагрузка контроллера) добавьте конденсаторы: 1000 мкФ на входе блока питания и 220 мкФ на выходе контроллера. Для длинных линий (свыше 5 м) установите повторители сигнала каждые 3 метра, чтобы избежать затухания данных.
