Как поставить спидометр на квадроцикл

Спидометр на квадроцикле – не просто прибор для измерения скорости, а инструмент контроля за состоянием техники. Стандартные модели часто не оснащены штатными датчиками, а универсальные решения требуют точной настройки. Для установки подойдут спидометры с датчиками Холла или индуктивными сенсорами, работающими от импульсов с переднего или заднего колеса. Оптимальный выбор – приборы с диапазоном измерения до 120–150 км/ч и погрешностью не более 3–5%.

Перед началом работ определите тип привода: механический (тросовый) или электронный. Для тросового спидометра потребуется адаптер на ступицу колеса с передаточным числом, соответствующим штатному (обычно 1:1 или 1:2). Электронные модели подключаются к датчику ABS или отдельному сенсору, закреплённому на вилке или маятнике. Питание – от бортовой сети 12 В через предохранитель на 5 А. Избегайте подключения напрямую к аккумулятору: используйте штатные разъёмы или блок управления.

Крепление спидометра зависит от конструкции квадроцикла. На рулевой колонке удобно размещать компактные цифровые модели с влагозащитой IP67. Для аналоговых приборов потребуется кронштейн из нержавеющей стали толщиной 3–4 мм. Датчик скорости фиксируйте на расстоянии 2–5 мм от зубчатого венца или магнитного кольца – превышение этого зазора приведёт к сбоям в показаниях. Прокладывайте провода в гофре, избегая острых кромок и подвижных узлов.

Калибровка – ключевой этап. Для точной настройки измерьте длину окружности колеса: обмотайте его ниткой или используйте формулу π × D, где D – диаметр в метрах. Введите полученное значение в меню спидометра (обычно в разделе «Calibration» или «Wheel Size»). Проверьте работу прибора на ровной поверхности, сравнив показания с GPS-навигатором или эталонным спидометром. При расхождении более 5% откорректируйте коэффициент в настройках.

Выбор подходящего спидометра для квадроцикла

Первым критерием становится тип датчика: магнитный или оптический. Магнитные модели (например, Trail Tech Vapor или Speedhut 3001) работают с импульсным сигналом от датчика на колесе или трансмиссии, требуя 4–8 импульсов на оборот для точности. Оптические (Koso RX2N) считывают метки на вращающемся диске, но уязвимы к грязи и вибрации – на бездорожье их точность падает на 15–20%. Для квадроциклов с цепным приводом подойдут оба варианта, а для валов – только магнитные.

Второй параметр – диапазон измерений. Стандартные спидометры рассчитаны на 0–180 км/ч, но для утилитарных моделей (CFMoto CForce 500, Yamaha Grizzly 700) хватит 0–120 км/ч. Электронные приборы (Garmin Tread) часто поддерживают GPS-коррекцию, компенсируя погрешность до 3% на неровностях. Механические (тросиковые) спидометры устарели: их погрешность достигает 10%, а ресурс троса – 500 моточасов.

Интерфейс и дополнительные функции определяют удобство. Цифровые дисплеи (ICO Racing Rally 2) отображают скорость, обороты, температуру масла и напряжение АКБ, но требуют питания 12 В. Аналоговые (Motogadget MotoMeter) работают при 8–16 В, но лишены памяти поездок. Для гонок выбирайте модели с функцией lap timer (например, AIM Solo 2), для туризма – с трекером маршрута и расходом топлива.

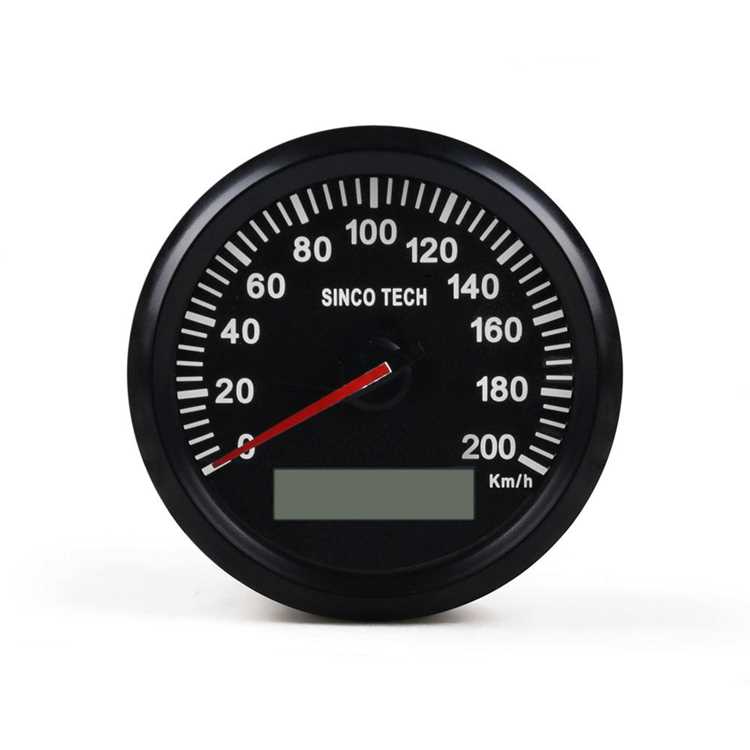

Необходимые инструменты и материалы для монтажа

Для установки спидометра на квадроцикл потребуется базовый набор инструментов, адаптированный под специфику креплений и электропроводки техники. В первую очередь понадобятся:

• Набор отвёрток с магнитными наконечниками (крестовые и плоские, размеры PH2, PH3, SL4, SL6)
• Торцевые головки на 8, 10, 12 мм с трещоткой и удлинителем (для доступа к труднодоступным болтам)
• Пассатижи и кусачки для работы с проводами (желательно с изолированными ручками)
• Мультиметр с диапазоном измерения до 20 В (для проверки напряжения и целостности цепей)
• Кримпер для обжимки клемм (под разъёмы 2,8–6,3 мм)
• Нож для снятия изоляции (с регулировкой глубины реза)

Спидометры для квадроциклов делятся на механические и электронные. Для первых дополнительно нужны гибкий приводной трос (диаметр 3–4 мм, длина подбирается по модели квадроцикла) и переходники для подключения к трансмиссии. Электронные требуют датчик скорости (индуктивный или Холла) и комплект проводов с разъёмами. Часто в комплекте идёт монтажный кронштейн – если его нет, потребуется изготовить его из стального листа толщиной 2–3 мм или приобрести универсальный (например, для моделей CFMoto, Yamaha Raptor).

Расходные материалы зависят от способа монтажа. Для фиксации проводки используйте:

1. Пластиковые стяжки (ширина 3–5 мм, длина 100–300 мм) – минимум 20 штук
2. Изоленту ПВХ (чёрную или синюю, шириной 19 мм) или термоусадочные трубки (диаметр 3–10 мм)
3. Силиконовый герметик (для защиты разъёмов от влаги)
4. Контактную смазку (например, Kontakt 60 или CRC 2-26) для предотвращения окисления клемм
5. Саморезы по металлу (3,5×16 мм) и дюбели (если крепление идёт к пластиковым панелям)

При работе с электропроводкой квадроцикла избегайте скруток – используйте обжимные клеммы или пайку. Для пайки потребуются паяльник мощностью 40–60 Вт, припой ПОС-61 и флюс (канифоль или ЛТИ-120). Если спидометр питается от бортовой сети (12 В), обязательно установите предохранитель на 5 А в разрыв плюсового провода. Для моделей с подсветкой проверьте совместимость напряжения (некоторые требуют стабилизатор на 5 В).

Дополнительные аксессуары упростят монтаж: магнитный держатель для инструментов (если работа ведётся в полевых условиях), зеркало на гибкой ножке (для осмотра обратной стороны приборной панели) и схема электропроводки квадроцикла (можно найти в сервисном мануале или на форумах владельцев). При выборе спидометра обратите внимание на тип датчика – индуктивные работают с металлическими зубцами на валу, а датчики Холла требуют установки магнитного кольца. Некоторые модели (например, Trail Tech Vapor) поддерживают оба варианта.

Подготовка проводки и места установки на приборной панели

Определите точку подключения к штатной проводке квадроцикла: для спидометра с датчиком Холла потребуется сигнальный провод от датчика скорости (обычно белый или жёлтый, сечением 0,5–0,75 мм²), питание +12 В (красный провод) и масса (чёрный или коричневый). На большинстве моделей датчик расположен на передней ступице или коробке передач – уточните схему в сервисной документации. Проложите провода вдоль штатных жгутов, зафиксировав их пластиковыми хомутами через каждые 15–20 см, избегая острых кромок и подвижных элементов. Для защиты от влаги и вибрации используйте гофру диаметром 8–10 мм или термоусадочные трубки с клеевым слоем на стыках.

На приборной панели вырежьте отверстие под спидометр, ориентируясь на его габариты: для стандартных моделей диаметром 52–85 мм подойдёт коронка соответствующего размера или ступенчатое сверло. Зачистите края напильником и покройте антикоррозийным составом. Если панель пластиковая, зафиксируйте спидометр с помощью металлических скоб или клеевого пистолета (термоклей выдерживает температуры до +80°C). Для герметичности стыка нанесите тонкий слой силиконового герметика по периметру. Подключите провода к клеммам спидометра согласно схеме: сигнальный – к входу «S», питание – к «+», массу – к «–». Проверьте надёжность соединений мультиметром перед окончательной сборкой.

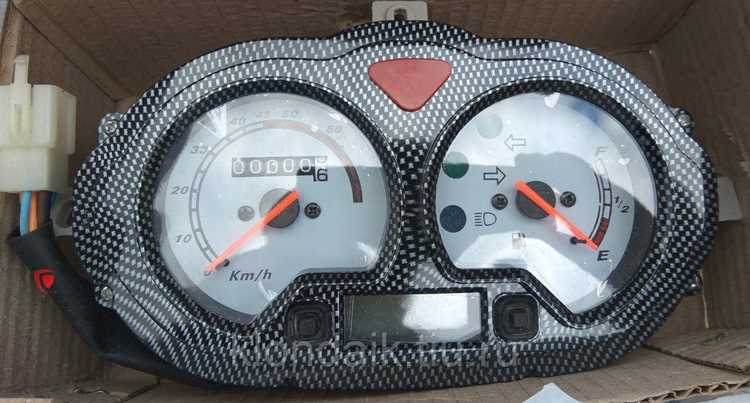

Подключение датчика скорости к колесу или трансмиссии

Выбор точки подключения датчика зависит от конструкции квадроцикла и типа используемого спидометра. Для механических систем с тросовым приводом оптимально крепить датчик к переднему колесу или выходному валу трансмиссии. Электронные датчики (индуктивные, Холла) чаще монтируют на заднее колесо или карданный вал – там меньше грязи и вибраций, влияющих на точность.

Для установки на колесо потребуется:

• Датчик с крепежным кронштейном (обычно входит в комплект спидометра).
• Магнитный ротор – устанавливается на ступицу или тормозной диск. Диаметр ротора должен соответствовать расстоянию срабатывания датчика (обычно 3–10 мм).
• Шаблон для разметки отверстий под крепеж – сверление без него приведет к смещению и ложным срабатываниям.

При монтаже на трансмиссию учитывайте передаточное число. Например, если датчик ставится на вторичный вал КПП с передаточным числом 3:1, а штатный спидометр рассчитан на прямую передачу, потребуется корректировка показаний через калибровку или дополнительный делитель сигнала. Без этого скорость будет завышена втрое.

Электрическое подключение датчика Холла требует экранированного провода сечением не менее 0,5 мм². Прокладывайте кабель вдоль штатной проводки, фиксируя его пластиковыми хомутами через каждые 15–20 см. Избегайте мест с высокой температурой (ближе 10 см к выпускному коллектору) и острых кромок – они перетрут изоляцию. Разъем датчика защитите термоусадочной трубкой или герметиком.

Настройка зазора между датчиком и магнитом критична. Для индуктивных датчиков оптимальный зазор – 0,5–1,5 мм, для датчиков Холла – 1–3 мм. Проверьте зазор щупом или штангенциркулем после затяжки крепежа. Слишком малый зазор приведет к повреждению датчика при вибрации, слишком большой – к пропуску импульсов.

Тестирование проводите на подъемнике или поддомкраченном квадроцикле. Включите зажигание, вращайте колесо вручную и наблюдайте за сигналом на осциллографе или мультиметре (режим измерения частоты). Для датчика Холла напряжение на выходе должно меняться от 0 до 5 В при прохождении магнита. Если сигнал нестабилен, проверьте:

1. Надежность крепления магнита (не должен болтаться).
2. Целостность проводки (прозвоните тестером).
3. Полярность подключения (для датчиков Холла – «+» на красный, «-» на черный, сигнал на белый/желтый).

При установке на карданный вал используйте датчик с герметичным корпусом (IP67 и выше). Крепежный кронштейн изготавливайте из нержавеющей стали толщиной 3–4 мм – стандартные алюминиевые хомуты не выдержат вибраций. Магнит закрепляйте на фланце кардана через немагнитную прокладку (например, текстолитовую), чтобы избежать наводок на датчик.

После монтажа откалибруйте спидометр. Для этого проедьте ровный участок длиной 100 м с постоянной скоростью (например, 30 км/ч) и сравните показания с GPS-навигатором. Если погрешность превышает 5%, скорректируйте коэффициент в настройках спидометра или замените шестерню привода (для механических систем). Запишите полученные данные – они пригодятся при замене шин или датчика.

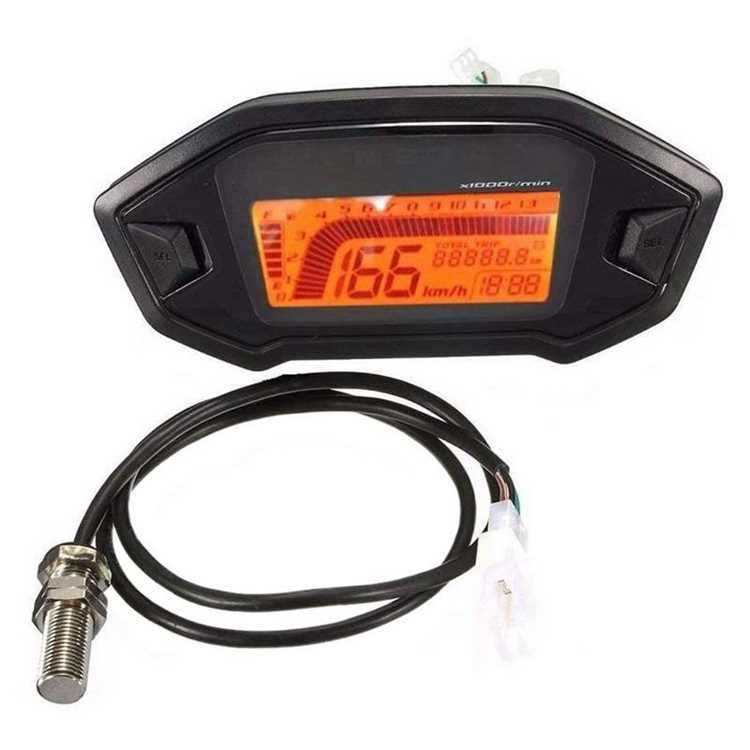

Настройка и калибровка спидометра после установки

Первым шагом после монтажа спидометра на квадроцикл становится проверка соответствия сигнала датчика скорости. Большинство современных устройств работают с импульсными датчиками, генерирующими от 4 до 8000 импульсов на километр. Уточните этот параметр в технической документации спидометра и сравните с характеристиками штатного датчика квадроцикла. Если значения не совпадают, потребуется перепрограммирование или замена датчика на совместимый.

Для калибровки используйте встроенное меню спидометра или специальное ПО производителя. Например, спидометры Starlight и Trail Tech позволяют вводить коэффициент импульсов на километр через кнопки на корпусе. Введите точное значение, полученное из документации, или рассчитайте его самостоятельно: разделите количество импульсов датчика на длину окружности колеса в метрах, умноженную на 1000. Ошибка в расчётах приведёт к неверным показаниям скорости до 15–20%.

Проверьте правильность подключения проводки. Сигнал от датчика скорости должен поступать на вход спидометра без помех. Используйте экранированный кабель сечением не менее 0,5 мм² для минимизации наводок от системы зажигания. Если спидометр подключён через CAN-шину, убедитесь в корректности идентификаторов сообщений – для квадроциклов CFMoto, Yamaha и Polaris они часто отличаются от автомобильных стандартов.

Проведите тестовый заезд на ровной поверхности с известной дистанцией. Разгонитесь до постоянной скорости (например, 30 км/ч) и зафиксируйте показания спидометра. Сравните их с реальной скоростью, измеренной GPS-навигатором или лазерным измерителем. Разница более 5% указывает на необходимость повторной калибровки. Для спидометров с аналоговым выходом используйте осциллограф: частота импульсов должна линейно расти с увеличением скорости.

Отдельное внимание уделите настройке дополнительных функций. Если спидометр поддерживает отображение оборотов двигателя, подключите тахометрический вход к катушке зажигания или ECU. Для корректной работы требуется указать количество цилиндров и тип системы зажигания (например, 1 импульс на оборот для одноцилиндровых двигателей с электронным зажиганием). Некоторые модели, как Koso RX2N, позволяют задавать пороговые значения для предупреждений – установите их с запасом в 10% от рабочих параметров.

При использовании спидометра с функцией одометра сбросьте предыдущие показания или введите текущий пробег квадроцикла. Для этого удерживайте кнопку сброса в течение 5–10 секунд или воспользуйтесь диагностическим режимом. Убедитесь, что одометр учитывает только фактическое движение: на холостом ходу показания должны оставаться неизменными. Если спидометр поддерживает сохранение данных в энергонезависимой памяти, выполните резервное копирование настроек через ПО производителя.

Завершите настройку проверкой работы спидометра в экстремальных условиях. Протестируйте его при температуре от –10°C до +40°C, а также после вибрационных нагрузок (например, при езде по бездорожью). Если показания «плывут» или пропадают, замените датчик скорости на более устойчивый к помехам (например, с магниторезистивным элементом вместо геркона). Для спидометров с беспроводным подключением убедитесь в стабильности сигнала на расстоянии до 10 метров от передатчика.
