Как подобрать лампы в пару 6п3с

Лампы 6П3С – основа многих усилителей мощности, от советских радиол до современных аудиофильских конструкций. Их подбор в пару требует учета не только электрических параметров, но и особенностей производства, хранения и эксплуатации. Номинальные значения анодного тока, крутизны характеристики и внутреннего сопротивления указаны в паспорте, но реальные отклонения могут достигать 20–30%. Это критично для симметричных схем, где разбаланс приводит к искажениям и перегрузке одной из ламп.

Первый шаг – измерение анодного тока в рабочей точке. Для 6П3С в типовом режиме (анодное напряжение 250 В, смещение −14 В) ток должен составлять 70–80 мА. Разница между лампами в паре не должна превышать 5 мА. При больших отклонениях стоит проверить крутизну (S) – у исправных экземпляров она колеблется в пределах 5,5–6,5 мА/В. Лампы с S ниже 5 мА/В использовать не рекомендуется: они вносят заметные нелинейные искажения.

Второй параметр – внутреннее сопротивление (Ri). У 6П3С оно должно быть в диапазоне 22–28 кОм. Лампы с Ri выше 30 кОм склонны к самовозбуждению в ультралинейных схемах, а с Ri ниже 20 кОм – к перегрузке выходного трансформатора. Измерять Ri удобно методом двух нагрузок: сравнивая анодный ток при изменении анодного напряжения на 10–15%.

Не менее важен подбор по микрофонному эффекту. Лампы с высокой чувствительностью к вибрациям (особенно в усилителях с акустической обратной связью) можно выявить простым тестом: легкое постукивание по баллону не должно вызывать слышимых щелчков в динамиках. Для пары выбирайте экземпляры с одинаковой реакцией на механические воздействия.

При подборе учитывайте год выпуска и завод-изготовитель. Лампы 6П3С производства «Светлана» (Ленинград) и «Рефлектор» (Саратов) отличаются по характеристикам: первые имеют более стабильные параметры, вторые – чуть большую мощность, но склонны к разбросу. Если в паре используются лампы разных заводов, разница в анодном токе не должна превышать 3 мА.

Для долговременной стабильности работы проверяйте лампы на прогрев. После 30 минут работы анодный ток не должен изменяться более чем на 2–3%. Экземпляры с дрейфом тока выше 5% отбраковывайте: они быстро деградируют и нарушают баланс схемы. В идеале подбор проводите на стенде с регулируемым смещением и возможностью контроля гармонических искажений.

Подбор ламп 6П3С в пару: советы и рекомендации

Для симметричной работы выходного каскада на лампах 6П3С подбирайте экземпляры с разницей анодного тока не более 5 мА при одинаковом смещении. Измеряйте параметры на рабочем напряжении (например, 250 В на аноде, -14 В на сетке) с помощью лампового тестера или стенда с резистором катодной нагрузки 270 Ом. Учитывайте крутизну характеристики: при Ua=250 В и Ug=-14 В оптимальное значение – 5,5–6,5 мА/В. Лампы с крутизной ниже 5 мА/В дадут завал высоких частот, выше 7 мА/В – склонны к самовозбуждению.

Проверяйте пары на идентичность по внутреннему сопротивлению (Ri) – допустимое отклонение не более 10%. Для этого используйте формулу Ri = ΔUa / ΔIa при фиксированном Ug (например, -10 В). Лампы с Ri < 22 кОм обеспечат лучшую линейность, но потребуют более мощного трансформатора. Избегайте экземпляров с микрофонным эффектом: постучите по баллону при включенном усилителе – паразитные колебания на выходе не должны превышать 50 мВ. Храните подобранные пары в оригинальной упаковке с маркировкой параметров.

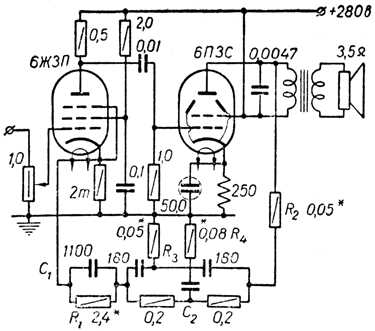

Как проверить работоспособность ламп 6П3С перед покупкой

Оцените симметрию электродов. В лампах 6П3С анодные пластины должны располагаться параллельно друг другу без прогибов или смещений. Деформация анодов приводит к неравномерному распределению тока и искажениям сигнала. Проверьте также зазор между сеткой и катодом – он должен быть одинаковым по всей длине, иначе возможны микрофонные эффекты.

Используйте ламповый тестер для комплексной проверки. Установите лампу в панель, выберите режим тестирования 6П3С и запустите измерение. Обратите внимание на показания крутизны характеристики (S) – у исправной лампы она составляет 5,5–7,5 мА/В. Если значение ниже 4 мА/В, лампа потеряла эмиссию. Проверьте также ток анода (Iа) при Uа=250 В и Uс=-14 В – он должен быть в пределах 70–90 мА.

Прослушайте лампу в рабочем режиме. Подключите её к усилителю с известными характеристиками и подайте сигнал частотой 1 кГц. Прислушайтесь к посторонним шумам: шипение, потрескивание или фон указывают на межэлектродные замыкания или плохой вакуум. Сравните звучание с эталонной лампой – разница в тональности или динамике может свидетельствовать о скрытых дефектах.

Зафиксируйте параметры при первом включении. Запишите значения анодного тока, напряжения смещения и крутизны характеристики. Через 100 часов работы повторите измерения – если параметры изменились более чем на 10%, лампа нестабильна и её ресурс ограничен. Для парного подбора сравните данные двух ламп: разница в крутизне не должна превышать 0,5 мА/В, а в токе анода – 5 мА.

Основные параметры для сравнения ламп при подборе пары

Первым критерием выступает анодный ток (Ia) в рабочей точке. Для 6П3С номинальное значение при Ua=250В и Ug2=250В составляет 72±14 мА. Допустимый разброс в паре – не более 5 мА. Превышение этого порога приводит к асимметрии выходного сигнала, особенно заметной на высоких частотах. Измеряйте ток при реальных режимах усилителя, а не по паспортным данным, так как разброс параметров трансформаторов и резисторов смещения влияет на фактические значения.

Крутизна характеристики (S) определяет усиление каскада. Для 6П3С типовое значение – 6,0 мА/В при Ia=72 мА. Разница в крутизне между лампами пары не должна превышать 0,3 мА/В. При больших отклонениях возникает дисбаланс фазоинверсного каскада, что проявляется в искажении формы сигнала и увеличении коэффициента нелинейных искажений. Проверяйте S при Ug1=-14В и Ua=250В, используя тестер ламп или осциллограф с генератором низкой частоты.

Внутреннее сопротивление (Ri) влияет на демпфирование динамиков и частотную характеристику. Для 6П3С Ri составляет 22,5 кОм в триодном включении и 38 кОм в пентодном. Допустимый разброс в паре – 10%. Превышение этого значения приводит к разнице в затухании резонансов акустической системы, что субъективно воспринимается как «рыхлый» бас. Измеряйте Ri методом двух нагрузок, сравнивая падение напряжения на аноде при изменении сопротивления нагрузки на 10%.

Ток экранирующей сетки (Ig2) критичен для пентодного режима. Номинальное значение для 6П3С – 5±1 мА при Ug2=250В. Разница в паре более 0,5 мА вызывает неравномерный нагрев ламп и ускоренную деградацию катода у экземпляра с большим током. Проверяйте Ig2 при рабочем смещении, так как его зависимость от Ug1 нелинейна. Используйте миллиамперметр с погрешностью не более 0,1 мА или осциллограф с токовым шунтом.

Напряжение смещения (Ug1) для получения заданного анодного тока должно совпадать в паре с точностью до 0,2 В. Для 6П3С при Ia=72 мА типовое Ug1 составляет -14 В. Разница в смещении приводит к неравномерному распределению мощности между лампами и перегреву одной из них. Измеряйте Ug1 при фиксированном анодном токе, а не по падению напряжения на катодном резисторе, так как разброс сопротивлений резисторов и токов утечки может искажать результат.

Коэффициент усиления (μ) в триодном включении для 6П3С равен 8,5. Разброс в паре не должен превышать 0,5. При большей разнице возникает асимметрия в двухтактных каскадах, особенно заметная на малых уровнях сигнала. Проверяйте μ методом изменения анодного напряжения на 10% при фиксированном Ug1, измеряя изменение анодного тока. Для точных измерений используйте стабилизированные источники питания и цифровой вольтметр с разрешением 1 мВ.

Методы измерения анодного тока и крутизны характеристики

Для точного подбора пары ламп 6П3С измерение анодного тока и крутизны характеристики проводят при фиксированных режимах: анодное напряжение 250 В, напряжение на второй сетке 250 В, смещение на первой сетке −14 В. Используют стабилизированный источник питания с пульсациями не более 0,1% и цифровой мультиметр с разрешением 1 мкА. Ток измеряют в цепи анода, подключая прибор последовательно с нагрузкой 100 Ом для минимизации влияния на режим. Крутизну определяют как отношение изменения анодного тока к изменению напряжения на первой сетке: S = ΔI_a/ΔU_g1, где ΔU_g1 = 0,5 В (от −14 В до −13,5 В).

Практическая схема измерения включает регулируемый источник смещения на первой сетке с шагом 0,1 В и вольтметр с входным сопротивлением не менее 10 МОм. Для исключения влияния сеточных токов используют разделительный конденсатор 0,1 мкФ между источником сигнала и сеткой. Измерения проводят после 30-минутного прогрева лампы при рабочем режиме. Типичные значения для 6П3С: анодный ток 50–70 мА, крутизна 5–7 мА/В. Лампы с отклонением тока более ±5% или крутизны более ±10% от среднего значения в партии бракуют.

При массовом подборе ламп применяют автоматизированные стенды с программным управлением. Стенд последовательно подает тестовые сигналы на сетку, измеряет анодный ток через прецизионный шунт 1 Ом и рассчитывает крутизну по формуле S = (I_a2 − I_a1)/(U_{g1_2} − U_{g1_1}). Для 6П3С шаг изменения U_g1 выбирают 0,2 В в диапазоне −15 В…−13 В. Данные сохраняют в файл для последующего анализа: лампы группируют по току с шагом 2 мА и крутизне с шагом 0,2 мА/В. Пример: партия из 20 ламп может быть разделена на 3–4 группы с разбросом параметров внутри группы не более 3%.

Для экспресс-контроля используют упрощенную методику: измеряют анодный ток при U_g1 = −14 В и U_g1 = −13 В, затем вычисляют крутизну. Погрешность такого метода составляет ±15%, но он позволяет быстро отбраковать лампы с явными отклонениями. Важно учитывать, что крутизна зависит от температуры катода: при перегреве (более 850 °C) она снижается на 0,3–0,5 мА/В на каждые 50 °C. Поэтому перед измерениями лампу прогревают в штатном режиме не менее 15 минут.

При отсутствии специализированного оборудования анодный ток можно измерить косвенно через падение напряжения на катодном резисторе 100 Ом. Для этого используют вольтметр с высоким входным сопротивлением (не менее 1 МОм/В) и формулу I_a = U_кат/R_кат. Крутизну в этом случае оценивают по изменению напряжения на катодном резисторе при изменении смещения на сетке: S ≈ ΔU_кат/(ΔU_g1 × R_кат). Метод дает погрешность до 20%, но пригоден для предварительного отбора ламп в полевых условиях.

Как подобрать лампы с одинаковым уровнем шума и микрофонного эффекта

Микрофонный эффект и собственный шум ламп 6П3С зависят от механической жесткости конструкции, качества крепления электродов и однородности катодного покрытия. Измеряйте уровень шума тестером с функцией анализа спектра (например, Mullard AVO VCM163 или Hickok 539C) в диапазоне 20 Гц–20 кГц при анодном напряжении 250 В и токе 50 мА. Допустимое расхождение между парой – не более 1,5 дБ на частоте 1 кГц. Лампы с разницей выше 2 дБ создадут дисбаланс в усилителе, особенно в фазоинверторных каскадах.

Для проверки микрофонного эффекта используйте метод акустического воздействия: установите лампу в панельку, подайте номинальное напряжение накала и анода, затем постучите по баллону деревянной палочкой с усилием 0,5 Н. Сигнал на аноде не должен превышать 5 мВ (пик) при чувствительности осциллографа 1 мВ/дел. Пара ламп считается сбалансированной, если разница в амплитуде наведенного сигнала не более 20%. Избегайте ламп с видимыми смещениями электродов – они склонны к резонансам на частотах 100–300 Гц.

• Проверяйте лампы в реальных условиях работы: подключите их к усилителю с известными параметрами, замерьте шум на выходе при закороченном входе. Используйте резисторы 10 Ом в катодной цепи для стабилизации режима.
• Отбраковывайте экземпляры с неравномерным свечением катода – это признак локальных дефектов эмиссии, усиливающих шум.
• Храните подобранные пары в антистатических тубусах с пенопластовыми вкладышами, чтобы избежать механических повреждений.

Если нет измерительного оборудования, используйте метод сравнения на слух: подключите лампы поочередно к усилителю с чувствительностью не менее 0,5 В/Вт, воспроизведите белый шум через АС мощностью 5–10 Вт. Разница в громкости шума должна быть едва различимой. Для фазоинвертора допустимое расхождение – не более 1 дБ, для выходного каскада – до 3 дБ. Лампы с металлическим геттером (черное напыление) обычно тише стеклянных аналогов на 0,5–1 дБ.

Инструменты и приборы для тестирования ламп 6П3С в домашних условиях

Для проверки параметров ламп 6П3С потребуется минимальный набор приборов, позволяющий оценить эмиссию катода, ток анода, крутизну характеристики и симметрию плеч. Основной инструмент – ламповый тестер, но не любой: модели типа Л1-3 или Л1-5 адаптированы под советские лампы и измеряют ток анода при фиксированном смещении. Более универсальные приборы, например, AVO VCM163, поддерживают режим тестирования 6П3С с возможностью регулировки напряжений на электродах, что критично для выявления скрытых дефектов.

В отсутствие специализированного тестера можно собрать простую схему на базе регулируемого источника питания (0–300 В, 0–150 мА) и мультиметра. Для измерения тока анода лампу включают в триодном режиме: анодное напряжение 250 В, напряжение на сетке –15 В, ток должен составлять 35–50 мА. Отклонение более 15% указывает на деградацию катода или межэлектродные замыкания. Для проверки крутизны характеристики изменяют напряжение на сетке в пределах –10…–20 В и фиксируют изменение анодного тока – норма 4,5–6 мА/В.

• Осциллограф – необходим для оценки формы сигнала и выявления микрофонного эффекта. Подключают через резистор 1 кОм к аноду, подают на сетку синусоидальный сигнал 1 кГц амплитудой 1 В. Искажения более 5% или паразитные колебания свидетельствуют о неисправности.
• Мегомметр (500–1000 В) – проверяет сопротивление изоляции между электродами. Значение ниже 10 МОм между катодом и подогревателем указывает на утечку, приводящую к фоновому шуму.
• Трансформатор с отводами – позволяет подавать на подогреватель пониженное напряжение (5,5–6 В вместо 6,3 В) для оценки ресурса катода. Если при 5,5 В ток анода падает более чем на 30%, лампа близка к выходу из строя.

Для сравнения пары ламп 6П3С используют двухканальный источник питания с идентичными напряжениями и нагрузками. Лампы включают в одинаковые каскады (например, катодные повторители) и измеряют разницу анодных токов – допустимое расхождение не более 5%. При большей разнице подбирают лампы с близкими параметрами или корректируют смещение резисторами в цепи катода. Для точной настройки применяют переменные резисторы 10–50 кОм, подключенные последовательно с сеткой.
