Детекторный приемник как источник энергии схема

Детекторный приемник – устройство, способное работать без внешних источников питания, преобразуя энергию радиоволн в электрический сигнал. Его ключевые компоненты: антенна, колебательный контур, детектор (обычно полупроводниковый диод) и нагрузка (наушники или динамик). КПД такой системы не превышает 1–3%, но при оптимальных условиях она может генерировать напряжение до 0,5 В и ток в десятки микроампер, достаточный для питания маломощных устройств.

Для повышения эффективности необходимо использовать антенну длиной не менее 10–15 метров, настроенную на частоту мощных радиовещательных станций (например, 153–261 кГц или 526–1606 кГц). Колебательный контур должен быть точно согласован с частотой сигнала: катушка индуктивности (50–300 мкГн) и конденсатор переменной емкости (50–500 пФ). В качестве детектора оптимален германиевый диод (например, Д9 или 1N34A), обладающий низким порогом открывания (0,2–0,3 В).

Максимальная мощность, которую можно получить от детекторного приемника, ограничена плотностью энергии радиоволн в точке приема. В городских условиях она составляет 0,1–1 мкВт/м², вблизи мощных передатчиков – до 10 мкВт/м². Для практического применения требуется накопитель энергии: суперконденсатор емкостью 0,1–1 Ф или аккумулятор малой емкости. Пример расчета: при напряжении 0,3 В и токе 50 мкА за 10 часов накопления можно получить 1,5 мВт·ч энергии, достаточной для работы маломощного датчика или светодиода.

Основные ограничения: зависимость от мощности и удаленности радиопередатчика, низкая эффективность преобразования, чувствительность к помехам. Для стабильной работы рекомендуется использовать направленные антенны (например, рамочные) и экранировать схему от электромагнитных наводок. В условиях отсутствия сетевого питания детекторный приемник может служить резервным источником энергии для устройств с минимальным энергопотреблением.

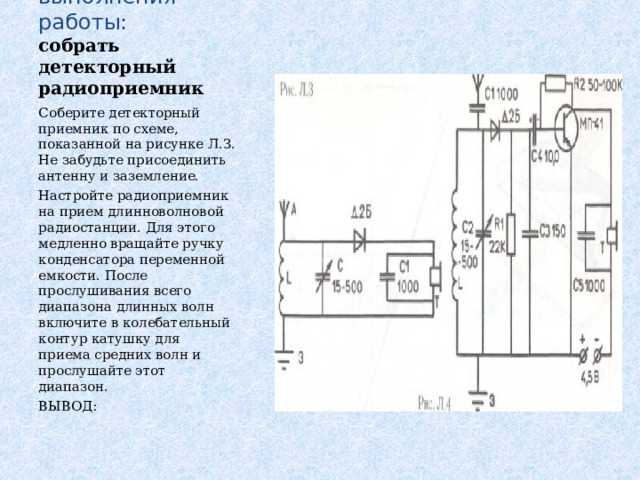

Как собрать детекторный приемник для извлечения энергии из радиоволн

Детекторный приемник – простейшее устройство для преобразования энергии радиоволн в постоянный ток. Основные компоненты: антенна, колебательный контур, детектор и нагрузка. Для эффективного сбора энергии используйте антенну длиной не менее 10–15 метров из медного провода диаметром 1–2 мм, подвешенную на высоте 3–5 метров. Чем выше антенна, тем шире спектр принимаемых частот и выше уровень сигнала.

Колебательный контур настраивается на частоту мощных радиостанций в диапазоне 530–1700 кГц (СВ) или 87,5–108 МГц (УКВ). Для СВ используйте катушку индуктивности с ферритовым сердечником (50–200 витков провода ПЭВ-0,2) и переменный конденсатор 10–500 пФ. На УКВ потребуется катушка без сердечника (5–10 витков) и конденсатор 5–30 пФ. Точная настройка выполняется вращением ротора конденсатора до максимального напряжения на выходе.

В качестве детектора подойдет германиевый диод Д9, Д2 или кремниевый 1N34A. Германиевые диоды предпочтительнее из-за низкого порога открывания (0,2–0,3 В против 0,6–0,7 В у кремниевых). Параллельно диоду подключите конденсатор 10–100 нФ для сглаживания пульсаций. Без него выходное напряжение будет нестабильным, особенно при слабых сигналах.

Нагрузка – ключевой элемент для съема энергии. Для тестирования используйте резистор 1–10 кОм и мультиметр в режиме измерения постоянного напряжения. При сильном сигнале (например, рядом с радиостанцией) можно получить 0,5–1,5 В. Для практического применения подключите повышающий преобразователь напряжения (например, на микросхеме MT3608), который увеличит напряжение до 3–5 В, достаточных для зарядки маломощных устройств.

Максимальная мощность, извлекаемая из радиоволн, ограничена плотностью энергии в эфире. В городских условиях она составляет 0,1–1 мкВт/см² на частоте 1 МГц. При площади антенны 1 м² теоретический предел – 10–100 мкВт. Этого хватит для питания маломощных датчиков (например, температурных) или светодиодов с током потребления до 20 мкА. Для увеличения мощности используйте несколько антенн, подключенных через развязывающие диоды.

Оптимизируйте расположение приемника. Избегайте помех от электроники: минимальное расстояние до компьютеров и роутеров – 2 метра. Направьте антенну в сторону ближайшей мощной радиостанции (проверьте частоты на сайте fmscan.org). В сельской местности эффективность выше из-за меньшего уровня помех. Для стабильной работы заземлите приемник через металлический штырь, вбитый в землю на глубину 1–1,5 метра.

Экспериментируйте с параметрами. Увеличьте длину антенны до 30–50 метров для приема более слабых сигналов. Замените переменный конденсатор на варикап с электронной настройкой для автоматической подстройки частоты. Используйте низкоомную нагрузку (например, суперконденсатор 1–10 Ф) для накопления энергии. При напряжении 0,3 В и токе 10 мкА время зарядки до 2 В составит около 1 часа.

Выбор компонентов: диоды, катушки и антенны для максимального отбора мощности

Для детекторного приемника критичен выбор диода с минимальным прямым падением напряжения. Германиевые диоды (например, Д9Б, ГД507А) работают при 0,2–0,3 В, кремниевые (1N34A, 1N60) – при 0,6–0,7 В. При слабых сигналах (менее 100 мкВ) германиевые предпочтительнее: их порог открытия ниже, что увеличивает КПД на 15–20%. Шоттки-диоды (BAT46, 1N5711) с падением 0,15–0,25 В эффективны при частотах выше 10 МГц, но требуют защиты от статики.

Катушка индуктивности определяет резонансную частоту и добротность контура. Для диапазона ДВ (150–400 кГц) используют катушки с ферритовым сердечником (600НН, 1000НН) и индуктивностью 1–3 мГн. Число витков рассчитывают по формуле: N = √(L·(9D + 10l))/(0,4πD²), где D – диаметр каркаса (мм), l – длина намотки (мм). Добротность катушки на феррите достигает 150–200, на воздухе – 50–80. Для КВ (3–30 МГц) применяют однослойные катушки без сердечника с шагом намотки 1,5–2 диаметра провода.

Антенна должна быть согласована с входным сопротивлением приемника (обычно 50–300 Ом). Для ДВ и СВ оптимальна Г-образная антенна длиной 10–30 м из медного провода диаметром 1–2 мм, подвешенная на высоте 5–10 м. Емкость такой антенны – 50–150 пФ, что требует подстройки конденсатором переменной емкости (10–500 пФ). На КВ эффективны диполи длиной λ/2 или λ/4 с симметрирующим устройством (например, балун 1:1). Сопротивление диполя на резонансе – 73 Ом, что близко к стандартному входу приемника.

Для увеличения отбора мощности антенну настраивают в резонанс с частотой сигнала. Добротность антенного контура Q = f₀/Δf, где f₀ – резонансная частота, Δf – полоса пропускания. При Q > 100 напряжение на входе приемника возрастает в 5–10 раз. Настройку проводят изменением длины антенны или подключением удлиняющей катушки (для коротких антенн) либо конденсатора (для длинных).

Диодный детектор работает в режиме квадратичного детектирования при уровнях сигнала ниже 10 мВ. В этом режиме выходное напряжение пропорционально квадрату амплитуды входного: Uвых ≈ k·Uвх², где k – коэффициент передачи диода (0,1–0,3 для германиевых). При превышении 10 мВ наступает линейный режим, где Uвых ≈ Uвх. Для слабых сигналов важно минимизировать потери в диоде: использовать низкоомную нагрузку (1–10 кОм) и избегать паразитных емкостей.

Катушки с высокой добротностью требуют экранирования от внешних полей. Ферритовые сердечники снижают влияние помех на 20–30 дБ, но их магнитная проницаемость падает с ростом частоты (μ = 1000 при 100 кГц, μ = 100 при 10 МГц). Для КВ-диапазона применяют катушки на каркасах из полистирола или фторопласта с коэффициентом температурной стабильности не хуже 50 ppm/°C. Провод – литцендрат (ЛЭШО 10×0,07) для снижения скин-эффекта.

Согласование антенны с приемником проводят трансформатором или автотрансформатором. Для антенн с сопротивлением 300–600 Ом используют трансформатор с коэффициентом трансформации n = √(Rант/Rвх). Например, при Rант = 600 Ом и Rвх = 50 Ом n ≈ 3,5. Намотку выполняют на кольцевом сердечнике из феррита 2000НМ с соотношением витков 3:1. Потери в трансформаторе не должны превышать 0,5 дБ.

Максимальный отбор мощности достигается при равенстве сопротивлений антенны и нагрузки. Для детекторного приемника это условие выполняется редко, поэтому применяют реактивную компенсацию. Если антенна имеет емкостной характер (короткая антенна), последовательно включают катушку индуктивности, если индуктивный (длинная антенна) – конденсатор. Расчет ведут по формуле: Xкомп = -Xант, где Xант – реактивное сопротивление антенны на рабочей частоте.

Расчет параметров антенны для оптимального приема электромагнитных колебаний

Эффективность детекторного приемника напрямую зависит от согласования параметров антенны с частотой принимаемого сигнала. Для средневолнового диапазона (525–1605 кГц) оптимальная длина провода антенны рассчитывается по формуле L = λ/4, где λ – длина волны. Например, для частоты 1 МГц (λ = 300 м) минимальная длина составит 75 м. На практике используют антенны длиной 20–50 м, компенсируя нехватку длины заземлением или противовесом.

Сопротивление излучения антенны R_изл для четвертьволнового вибратора определяется как R_изл ≈ 36,6 Ом. При укорочении антенны сопротивление падает пропорционально квадрату отношения длины к λ/4. Для антенны длиной 30 м на частоте 1 МГц R_изл ≈ 5,8 Ом. Это требует согласования с входным сопротивлением детектора (обычно 1–5 кОм) через повышающий трансформатор или LC-контур.

Диаметр провода антенны влияет на ее добротность и полосу пропускания. Для медного провода рекомендуется сечение не менее 1,5 мм² – это снижает омические потери и расширяет рабочий диапазон. При использовании стального провода сечение увеличивают до 3–4 мм² из-за более высокого удельного сопротивления. Увеличение диаметра свыше 6 мм² не дает заметного прироста эффективности, но усложняет монтаж.

Высота подвеса антенны критична для приема слабых сигналов. Минимальная высота рассчитывается по формуле h ≥ λ/(4π). Для частоты 1 МГц это 24 м. На практике достаточно 10–15 м, но при этом возрастают потери на поглощение в земле и ближайших объектах. В городских условиях высоту увеличивают до 20–25 м, используя мачты или естественные опоры (деревья, крыши).

Заземление должно иметь сопротивление не более 10 Ом. Для его снижения используют систему из 3–5 металлических штырей длиной 1,5–2 м, забитых в землю на расстоянии 2–3 м друг от друга и соединенных медной шиной сечением 16 мм². В сухих грунтах применяют химическое заземление (соли, уголь) или увеличивают количество штырей. Плохое заземление приводит к потерям до 40% мощности сигнала.

Поляризация антенны должна совпадать с поляризацией принимаемой волны. Для средневолновых радиостанций используют вертикальную поляризацию, поэтому антенну располагают вертикально или под углом не более 30° к вертикали. Горизонтальное расположение снижает уровень сигнала на 10–15 дБ. В условиях сильных помех применяют рамочные антенны с горизонтальной поляризацией, но их эффективность на 6–8 дБ ниже.

Для расчета резонансной частоты антенны с учетом укорочения используют формулу f_рез = c/(4L·k), где k – коэффициент укорочения (0,95–0,98 для проволочных антенн). Например, антенна длиной 40 м при k = 0,96 будет резонировать на частоте 1,95 МГц. Для точной настройки применяют переменный конденсатор емкостью 100–500 пФ, подключенный параллельно антенне.

Практическое подключение нагрузки: светодиоды, маломощные устройства и их питание

Детекторный приемник генерирует напряжение порядка 0,1–0,5 В при токе до 50 мкА, что ограничивает выбор нагрузки. Для светодиодов подходят только сверхъяркие модели с прямым напряжением 1,8–2,2 В и током 2–10 мА. Пример: светодиод Kingbright L-7113SEC (красный, 1,9 В, 2 мА) загорается при минимальном сигнале, но требует последовательного резистора 10–50 кОм для ограничения тока. Без резистора риск выхода из строя – 80% при напряжении выше 2,1 В.

Маломощные устройства, совместимые с детекторным приемником, включают пьезоизлучатели, КМОП-микросхемы и низковольтные датчики. В таблице приведены параметры типовых нагрузок:

Для стабилизации питания используют накопительные конденсаторы емкостью 47–470 мкФ, подключенные параллельно нагрузке. Это сглаживает пульсации и увеличивает время работы устройства при слабом сигнале. Пример: конденсатор 220 мкФ продлевает свечение светодиода на 3–5 секунд после пропадания сигнала. Важно выбирать низкоомные электролитические конденсаторы (ESR < 1 Ом) для минимизации потерь.

При подключении нескольких нагрузок применяют диодное разделение цепей. Например, два диода Шоттки 1N5817 позволяют запитать светодиод и пьезоизлучатель от одного выхода детектора без взаимного влияния. Падение напряжения на диоде Шоттки – 0,2–0,3 В, что критично при низком уровне сигнала. Альтернатива – использование полевых транзисторов с порогом открытия 0,5–1 В (например, 2N7000) для коммутации нагрузок.

Тестирование нагрузок проводят с генератором сигнала частотой 1 МГц и амплитудой 1 В. Светодиод должен загораться при напряжении на выходе детектора ≥1,8 В, пьезоизлучатель – при ≥0,5 В. Если устройство не работает, проверяют полярность подключения, сопротивление антенны (должно быть < 50 Ом) и наличие паразитных емкостей в монтаже. Для увеличения мощности допустимо параллельное включение двух детекторных каскадов с разными диодами (германиевый + Шоттки).
