Задержка включения светодиодной ленты на 0,5–3 секунды – распространённая проблема, вызванная особенностями схемотехники и компонентов. Основная причина кроется в работе драйвера или блока питания, особенно если используется импульсный источник с функцией soft-start. Эта функция плавно наращивает напряжение, защищая цепь от бросков тока, но увеличивает время реакции. В дешёвых блоках питания задержка может достигать 5 секунд из-за низкокачественных конденсаторов с высоким ESR (эквивалентным последовательным сопротивлением), которые медленно заряжаются.
Другой фактор – контроллеры с ШИМ-управлением. Модели на базе микросхем WS2812B или SK6812 требуют времени на инициализацию протокола передачи данных (до 500 мс). Если лента подключена через диммер или RGB-контроллер, задержка суммируется: например, при использовании диммера на LM3409 время включения увеличивается на 200–800 мс из-за алгоритма плавного пуска. В системах с адресной подсветкой (например, NeoPixel) задержка пропорциональна длине ленты – каждые 5 метров добавляют ~100 мс.
Температурные условия также влияют на скорость срабатывания. При температуре ниже –10°C ёмкость электролитических конденсаторов в блоке питания снижается на 30–50%, что замедляет зарядку. В уличных инсталляциях с лентами IP65/IP67 задержка может вырасти до 4–6 секунд из-за дополнительного сопротивления герметизирующих материалов. Для минимизации проблемы рекомендуется использовать блоки питания с активным PFC (коэффициент мощности >0,9) и конденсаторами с низким ESR (например, Nichicon UHE или Panasonic FR).
В системах с датчиками движения или микроконтроллерами (например, Arduino) задержка часто связана с программной обработкой сигнала. Код, написанный без оптимизации, может добавлять 200–1000 мс на инициализацию портов и проверку условий. Для ускорения включения следует использовать прерывания (ISR) вместо опроса в цикле и минимизировать задержки в delay(). При подключении ленты через реле или твердотельное реле (SSR) время срабатывания зависит от типа устройства: механические реле дают задержку 10–50 мс, а SSR на основе MOSFET – 1–10 мс.
Неисправности блока питания и их влияние на время запуска
Выход из строя конденсаторов фильтрации в блоке питания – одна из ключевых причин задержки включения светодиодной ленты. Вздутые или потерявшие ёмкость электролитические конденсаторы (особенно на 1000 мкФ и выше) увеличивают время накопления заряда, необходимое для стабилизации напряжения. При этом лента может запускаться с паузой от 0,5 до 3 секунд, а в некоторых случаях – мерцать перед полным включением. Замена конденсаторов на аналоги с запасом по напряжению (например, 35 В вместо 25 В) и проверка ESR-метром продлевает срок службы блока.
Проблемы с ШИМ-контроллером или его обвязкой приводят к некорректной работе схемы плавного пуска. Если микросхема (например, TL494 или UC3843) теряет стабильность из-за перегрева или обрыва цепи обратной связи, время выхода на рабочий режим может растягиваться до 5–10 секунд. Диагностика включает проверку резисторов делителя напряжения (обычно 10–100 кОм) и диодов в цепи feedback. При обнаружении отклонений свыше 10% от номинала компоненты подлежат замене.
Окисление контактов разъёмов питания или пайки на плате блока снижает эффективность передачи энергии, вызывая падение напряжения на старте. Даже при исправных компонентах плохой контакт в цепи +V или GND увеличивает время заряда входных цепей ленты на 200–500 мс. Для устранения достаточно пропаять проблемные участки и очистить разъёмы от окислов спиртом или специальным средством. В блоках с пассивным охлаждением проверяют также термопасту на транзисторах – её высыхание ведёт к перегреву и срабатыванию защиты, что дополнительно замедляет запуск.
Проблемы с контроллером и задержка сигнала управления
Задержка включения светодиодной ленты часто связана с неисправностями или ограничениями контроллера. Стандартные RGB-контроллеры на базе микросхем типа WS2811 или TM1814 имеют встроенные буферы данных, которые при переполнении вызывают задержку до 200–500 мс. Это особенно заметно при использовании длинных лент (свыше 10 м) или при передаче сложных эффектов с высокой частотой обновления. Проверка прошивки контроллера на наличие обновлений или замена на модель с большей пропускной способностью (например, APA102 с тактовой частотой 20 МГц) может устранить проблему.
Неправильная настройка параметров сигнала в контроллере – ещё одна распространённая причина. Например, при использовании протокола DMX512 задержка возникает из-за неверно заданного времени обновления кадров (refresh rate). Оптимальное значение для большинства лент – 25–40 кадров в секунду. Превышение этого порога приводит к накоплению задержки, особенно если контроллер не успевает обрабатывать команды. Рекомендуется использовать ПО для настройки, например, QLC+ или Madrix, чтобы точно выставить параметры.
Электромагнитные помехи в кабеле управления способны искажать сигнал, вызывая повторную передачу данных и, как следствие, задержку. Для лент с адресными светодиодами критически важно использовать экранированный кабель типа CAT5e или витую пару с волновым сопротивлением 100–120 Ом. Расстояние между контроллером и лентой не должно превышать 5 м без усилителя сигнала (repeater). При монтаже избегайте прокладки кабеля рядом с источниками помех: блоками питания, трансформаторами или силовыми линиями.
Низкое качество сборки контроллера или использование дешёвых компонентов также влияет на скорость обработки сигнала. В бюджетных моделях часто применяются микроконтроллеры с тактовой частотой ниже 8 МГц, что замедляет выполнение команд. При выборе контроллера обращайте внимание на технические характеристики: минимальная тактовая частота для плавной работы – 16 МГц, а объём оперативной памяти должен быть не менее 32 КБ. Примеры надёжных моделей: SP107E (для адресных лент) или LOR RGB Controller (для DMX-систем).
Задержка может возникать из-за конфликта протоколов при подключении нескольких устройств к одному контроллеру. Например, одновременное использование SPI и UART на одном канале приводит к коллизиям и потере пакетов. Решение – разделить каналы или использовать контроллер с поддержкой нескольких независимых выходов. Для сложных систем с большим количеством лент рекомендуется применять Ethernet-контроллеры (например, Art-Net), которые обеспечивают стабильную передачу данных без задержек даже при нагрузке до 512 каналов.
Программные ошибки в прошивке контроллера – ещё один фактор, который трудно диагностировать без специального оборудования. Например, в контроллерах на базе ESP8266 задержка может возникать из-за неоптимизированного кода, обрабатывающего Wi-Fi-команды. Обновление прошивки до последней версии или перепрошивка на альтернативную (например, WLED или Tasmota) часто решает проблему. Перед перепрошивкой обязательно проверьте совместимость с вашей моделью ленты и контроллера.
Для диагностики задержки используйте осциллограф или логический анализатор. Подключитесь к сигнальному проводу между контроллером и лентой и измерьте время между отправкой команды и фактическим изменением состояния светодиодов. Нормальное значение для большинства протоколов – менее 50 мкс на один светодиод. Если задержка превышает 1 мс, проверьте качество пайки контактов, целостность кабеля и настройки контроллера. В сложных случаях замените контроллер на модель с аппаратной обработкой сигнала, например, Teensy 4.0 с библиотекой FastLED.

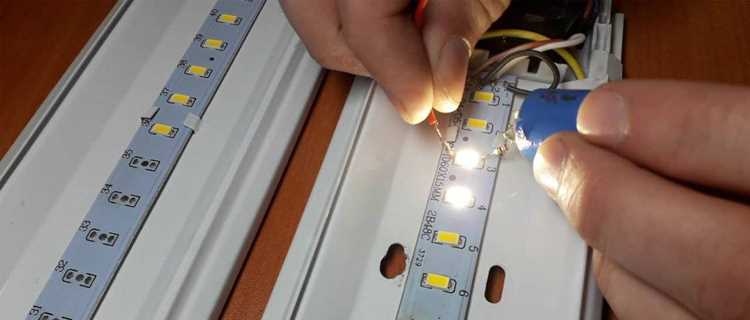

Качество контактов и пайки в местах соединений ленты
Окисление контактов – одна из основных причин задержки включения светодиодной ленты. При использовании низкокачественных соединителей или пайки с нарушением технологии на поверхности меди образуется оксидная пленка, увеличивающая сопротивление в 5–10 раз. Например, сопротивление чистого медного контакта составляет ~0,01 Ом, а при окислении может вырасти до 0,1–0,5 Ом, что приводит к падению напряжения на 0,2–1 В при токе 2 А. Для предотвращения используйте флюс на основе канифоли или спирто-канифольный раствор, а после пайки обработайте контакты изопропиловым спиртом и нанесите тонкий слой контактной смазки (например, Kontakt 60).
Неправильная пайка стыков ленты вызывает микротрещины и холодные спаи, которые проявляются не сразу, но со временем ухудшают проводимость. При пайке температура жала паяльника должна быть 300–350°C для бессвинцовых припоев (Sn96.5Ag3Cu0.5) и 250–300°C для свинцовых (ПОС-61). Время контакта жала с контактной площадкой – не более 2–3 секунд, иначе перегрев разрушает адгезивный слой ленты. Проверяйте качество пайки мультиметром в режиме прозвонки: сопротивление между соседними контактами не должно превышать 0,1 Ом. При обнаружении дефектов перепаяйте соединение с предварительной зачисткой контактов.
| Дефект пайки | Признаки | Последствия | Метод устранения |
|---|---|---|---|
| Холодный спай | Неровная поверхность припоя, матовый оттенок | Периодические обрывы цепи, мерцание | Перепаять с увеличением температуры на 20–30°C |
| Перегрев | Потемнение контактной площадки, отслоение дорожек | Полный отказ сегмента ленты | Заменить поврежденный участок ленты |
| Недостаток припоя | Видимые зазоры между проводом и контактом | Высокое переходное сопротивление, нагрев | Добавить припой, обеспечив полное смачивание |
Перегрев компонентов и защитные механизмы задержки
Светодиодные ленты с током потребления выше 12 Вт/м или работающие в условиях плохой теплоотдачи подвержены перегреву. Критическая температура для большинства SMD-светодиодов (например, 5050, 2835) составляет 85–100°C. При превышении этого порога встроенные термодатчики контроллеров или драйверов активируют защитную задержку включения – от 1 до 5 секунд. Это время необходимо для снижения температуры кристалла до безопасного уровня (обычно 60–70°C).
Задержка возникает из-за работы термозащиты по принципу гистерезиса: после срабатывания система не возвращается в рабочий режим до тех пор, пока температура не упадет на 10–15°C ниже порога отключения. Например, если защита срабатывает при 90°C, повторное включение произойдет только при 75–80°C. В дешевых лентах без термодатчиков перегрев приводит к необратимой деградации люминофора, снижая яркость на 30–50% за 500–1000 часов работы.
- Причины перегрева, вызывающие задержку:
- Отсутствие алюминиевого профиля при мощности >10 Вт/м – тепловое сопротивление клеевого слоя ленты достигает 15°C/Вт.
- Работа в замкнутых пространствах (например, внутри мебели) – температура окружающей среды повышается на 20–30°C.
- Использование блоков питания с заниженным КПД (<80%) – до 20% энергии рассеивается в виде тепла.
- Плотный монтаж ленты без зазоров – тепловыделение соседних сегментов суммируется.
Для диагностики перегрева используйте бесконтактный термометр: измерьте температуру светодиодов через 10–15 минут работы. Если показания превышают 70°C, требуется доработка системы охлаждения. В случае частых задержек проверьте параметры блока питания – его мощность должна превышать суммарную мощность ленты на 20–30%. Например, для 5 м ленты 14,4 Вт/м (72 Вт) нужен блок на 90–100 Вт.
Заводские защитные механизмы можно обойти только модификацией схемы, что не рекомендуется: это приведет к сокращению срока службы ленты в 2–3 раза. Вместо этого оптимизируйте теплоотвод:
- Замените клеевой монтаж на термопасту с теплопроводностью ≥2 Вт/(м·К) при установке на металлические поверхности.
- Используйте алюминиевые профили с ребрами охлаждения – снижают температуру на 15–25°C.
- Обеспечьте естественную конвекцию: зазор между лентой и стеной должен быть ≥10 мм.
- Для RGB-лент с контроллерами выбирайте модели с активным охлаждением (например, WS2812B с вентилятором).
Если задержка сохраняется после улучшения охлаждения, проверьте исправность термодатчика мультиметром. Сопротивление NTC-термистора (обычно 10 кОм при 25°C) должно меняться плавно при нагреве. Резкие скачки указывают на неисправность – замените контроллер или драйвер. Для лент с питанием 24 В используйте блоки с функцией «мягкого старта», которые ограничивают пусковой ток и снижают тепловую нагрузку на первые 2–3 секунды работы.
Неправильный выбор сечения проводов и падение напряжения
Светодиодные ленты на 12 В или 24 В критически зависят от стабильного напряжения. При использовании проводов с сечением меньше 0,5 мм² на каждый метр длины ленты падение напряжения может достигать 0,5–1 В, что приводит к заметному снижению яркости или задержке включения. Для лент мощностью 14,4 Вт/м (12 В) на расстоянии 5 метров требуется провод не тоньше 1,5 мм², иначе напряжение на конце упадет до 10–11 В, вызывая мерцание или медленный старт.
Падение напряжения рассчитывается по формуле: ΔU = (2 × L × I × ρ) / S, где L – длина провода в метрах, I – ток в амперах, ρ – удельное сопротивление меди (0,0175 Ом·мм²/м), S – сечение провода. Например, для ленты длиной 8 метров с током 2 А при сечении 0,75 мм² падение составит 0,75 В, что уже критично для стабильной работы.
Многие игнорируют двустороннюю подачу питания, хотя это снижает падение напряжения в 4 раза. При одностороннем подключении 10 метров ленты на 24 В с проводом 1 мм² напряжение на конце упадет на 1,4 В, а при двустороннем – всего на 0,35 В. Для лент с высокой плотностью диодов (120 шт/м) рекомендуется использовать провода от 2,5 мм² даже на коротких участках.
Алюминиевые провода создают в 1,6 раза большее сопротивление, чем медные, поэтому их сечение должно быть увеличено на 60%. Например, вместо медного провода 1,5 мм² потребуется алюминиевый 2,5 мм² для аналогичной нагрузки. Использование алюминия без коррекции сечения приводит к дополнительным потерям 0,3–0,5 В на метр.
Коннекторы и клеммы с плохим контактом добавляют сопротивление до 0,1 Ом, что эквивалентно 0,5–1 В потерь при токе 5 А. Для лент мощностью 20 Вт/м это вызывает падение напряжения на 10–15% от номинала. Рекомендуется использовать паяные соединения или обжимные наконечники вместо дешевых пластиковых коннекторов.
При питании ленты через длинный удлинитель (например, 15 метров) даже провод 2,5 мм² может не спасти от падения напряжения. В таких случаях следует либо увеличить сечение до 4 мм², либо использовать промежуточные блоки питания каждые 5–7 метров. Для лент на 220 В проблема менее актуальна, но при длине свыше 50 метров требуется проверка потерь.
Неправильный выбор сечения провода не только вызывает задержку включения, но и сокращает срок службы ленты. При падении напряжения на 10% срок службы диодов снижается на 30–40% из-за перегрева драйверов. Для RGB-лент это также приводит к искажению цветопередачи, особенно в синем и белом спектрах.
Минимальные требования к сечению проводов для светодиодных лент: 0,5 мм² – до 3 метров, 1 мм² – до 5 метров, 1,5 мм² – до 8 метров, 2,5 мм² – свыше 10 метров. Для лент с током более 3 А на метр сечение увеличивается пропорционально. Всегда проверяйте расчеты с учетом реальной длины проводки, а не только ленты.
