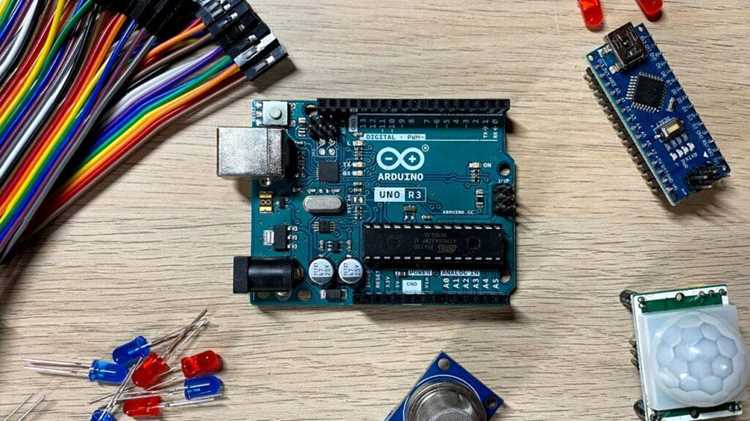

Какой программатор выбрать для arduino uno в ide

Arduino Uno поддерживает несколько способов программирования через внешние программаторы, но не все из них одинаково эффективны. Встроенный загрузчик (bootloader) удобен для начинающих, однако при работе с низкоуровневыми задачами или прошивкой чистого микроконтроллера ATmega328P без него требуется внешний программатор. IDE Arduino предлагает список предустановленных вариантов, но лишь часть из них стоит использовать на практике.

AVRISP mkII – проверенный выбор для профессиональной разработки. Поддерживает все функции AVR-микроконтроллеров, включая fuse-биты и EEPROM, работает стабильно через USB. В IDE выбирается через пункт Tools → Programmer → AVRISP mkII. Основной недостаток – высокая цена (~$30–50), но для частого использования оправдывает себя. Альтернатива – клоны на базе ATmega8/168, но они могут требовать дополнительной настройки драйверов.

USBasp – бюджетный программатор (~$5–10) на базе ATmega8, совместимый с Arduino IDE после установки драйверов (например, через Zadig). Поддерживает прошивку через Tools → Programmer → USBasp, но не работает с некоторыми версиями IDE без правок в конфигурации. Из плюсов – низкая стоимость и открытая схема, из минусов – возможные проблемы с тактированием при работе на высоких скоростях (>1 МГц).

Arduino as ISP – решение для разовых задач, когда под рукой нет отдельного программатора. Для реализации потребуется вторая плата Arduino (например, Uno или Nano) и прошивка скетча ArduinoISP из примеров IDE. В меню выбирается Tools → Programmer → Arduino as ISP. Работает медленно (скорость ~19200 бод), но позволяет прошить bootloader или пользовательскую прошивку без дополнительных затрат. Не подходит для массовой прошивки из-за нестабильности соединения.

Для работы с fuse-битами или восстановления «кирпичных» контроллеров рекомендуется USBtinyISP. Поддерживает все необходимые команды AVRDUDE, совместим с IDE через пункт Tools → Programmer → USBtinyISP. Стоимость – ~$10–15, драйверы устанавливаются автоматически в Windows 10+. Основное ограничение – не поддерживает микроконтроллеры с объемом flash >64 КБ.

При выборе программатора учитывайте: скорость прошивки (USBasp и USBtinyISP работают на ~10–20 КБ/с, AVRISP mkII – до 50 КБ/с), совместимость с IDE (некоторые клоны требуют ручной правки boards.txt) и возможность работы с fuse-битами. Для начинающих оптимален Arduino as ISP, для профессиональной разработки – AVRISP mkII или USBtinyISP.

Какие типы программаторов поддерживает Arduino IDE для Uno

Arduino IDE предлагает несколько встроенных вариантов программаторов для прошивки платы Uno, каждый из которых подходит для разных сценариев. По умолчанию используется AVRISP mkII – аппаратный программатор от Atmel, совместимый с большинством клонов Uno на базе ATmega328P. Для работы с ним требуется подключение через ISP-разъём (6 контактов) и установка драйверов, если используется оригинальное устройство. Альтернатива – USBasp, популярный среди любителей за низкую стоимость и простоту подключения через USB. Он поддерживает скорости до 115200 бод и не требует дополнительных драйверов на современных ОС.

В списке программаторов также присутствуют:

• Arduino as ISP – позволяет использовать одну плату Arduino (например, Nano) для прошивки другой через SPI. Подходит для отладки без дополнительного оборудования, но требует предварительной загрузки скетча «ArduinoISP» на управляющую плату.
• USBtinyISP – компактный программатор на базе ATtiny, совместимый с большинством платформ. Работает через USB, поддерживает прошивку через avrdude, но может конфликтовать с некоторыми версиями драйверов на Windows 10/11.
• Atmel STK500 – профессиональный программатор с поддержкой широкого спектра микроконтроллеров AVR. Подключается через COM-порт или USB (с адаптером), но избыточен для Uno в большинстве случаев.
• Parallel Programmer – устаревший вариант для параллельного порта, актуален только для ретро-проектов или специфических плат без USB.

Для выбора программатора в Arduino IDE перейдите в Инструменты → Программатор. При использовании внешнего устройства (например, USBasp) убедитесь, что в Инструменты → Плата выбрана «Arduino Uno», а в Инструменты → Порт – соответствующий COM-порт или USB-устройство. Для прошивки через ISP (минуя загрузчик) используйте команду Скетч → Загрузить через программатор. При проблемах с распознаванием программатора на Windows установите драйверы через Zadig или проверьте совместимость с avrdude (версия не ниже 6.3).

Как подключить внешний программатор через ISP-разъем

ISP-разъем Arduino Uno (6-пиновый, шаг 2.54 мм) расположен рядом с микроконтроллером ATmega328P. Для подключения внешнего программатора используйте стандартную распиновку: MOSI (1-й пин), MISO (2-й пин), SCK (3-й пин), RESET (5-й пин), VCC (2-й ряд, 2-й пин) и GND (2-й ряд, 3-й пин). Программаторы типа USBasp, AVRISP mkII или Arduino-as-ISP подключаются напрямую через 6-проводной шлейф. Убедитесь, что питание (VCC) соответствует логическому уровню платы – 5 В для Uno.

В Arduino IDE выберите программатор через меню Инструменты → Программатор. Для USBasp укажите USBasp, для AVRISP mkII – AVRISP mkII. Если используется Arduino в качестве программатора, выберите Arduino as ISP. Перед прошивкой отключите автоматический сброс платы: добавьте конденсатор 10 мкФ между RESET и GND на плате Uno или отпаяйте резистор R3 (10 кОм) для постоянного отключения.

После подключения проверьте связь с микроконтроллером командой avrdude -c usbasp -p m328p -v (для USBasp) в терминале. В случае ошибок проверьте: правильность распиновки, наличие питания, исправность кабелей и драйверы программатора. Для прошивки загрузите скетч через Скетч → Загрузить через программатор или используйте avrdude с параметрами -U flash:w:firmware.hex. При работе с bootloader-ом учитывайте, что внешний программатор перезаписывает его – восстановите через Инструменты → Записать загрузчик при необходимости.

Настройка COM-порта и драйверов для разных программаторов

Для программаторов на базе микросхемы CH340 (например, дешёвых клонов Arduino Uno) драйверы устанавливаются автоматически в Windows 10/11, но в Windows 7 потребуется ручная установка. Скачайте официальный драйвер с сайта производителя (wch-ic.com) и распакуйте архив. В диспетчере устройств найдите неопознанное устройство с восклицательным знаком, выберите «Обновить драйвер» → «Выполнить поиск драйверов на этом компьютере» и укажите папку с распакованными файлами. После установки в списке портов появится COMx с пометкой «USB-SERIAL CH340».

Программаторы FTDI (FT232RL) требуют драйверов от производителя – FTDI D2XX или VCP (виртуальный COM-порт). В Linux драйверы встроены в ядро, но для корректной работы добавьте пользователя в группу dialout командой sudo usermod -a -G dialout $USER. В Windows после установки драйвера проверьте номер COM-порта в диспетчере устройств: если он выше COM10, измените его на меньший через свойства устройства, чтобы избежать конфликтов с IDE.

Для программаторов на базе CP2102 (например, в платах NodeMCU) драйверы доступны на сайте Silicon Labs (silabs.com). После установки в Windows COM-порт появится сразу, но в macOS может потребоваться перезагрузка. Если устройство не определяется, проверьте целостность кабеля USB – CP2102 чувствителен к некачественным проводам. В Arduino IDE выберите порт в меню Инструменты → Порт и убедитесь, что плата выбрана правильно (например, Arduino Uno).

При использовании программатора AVRISP mkII или USBasp драйверы не создают виртуальный COM-порт, так как работают напрямую с протоколом ISP. В Windows установите драйверы libusb с помощью Zadig: выберите устройство в списке, укажите libusb-win32 и нажмите «Install Driver». В Arduino IDE для USBasp выберите Инструменты → Программатор → USBasp. Если программатор не распознаётся, проверьте питание платы – USBasp не всегда обеспечивает достаточное напряжение для стабильной работы.

Для программаторов на базе STM32 (например, ST-Link) драйверы устанавливаются вместе с STM32CubeProgrammer или через STSW-LINK009. В Linux добавьте правила udev: создайте файл /etc/udev/rules.d/99-stlink.rules с содержимым SUBSYSTEM=="usb", ATTR{idVendor}=="0483", ATTR{idProduct}=="3748", MODE="666", затем выполните sudo udevadm control --reload-rules. В Arduino IDE для ST-Link выберите Инструменты → Программатор → ST-Link и укажите порт SWD в настройках платы.

Сравнение скорости прошивки через USB и внешние программаторы

Встроенный USB-программатор Arduino Uno (ATmega16U2) обеспечивает скорость прошивки около 115 200 бод, что соответствует примерно 10–12 КБ/с для типовых скетчей. Задержка на инициализацию соединения и проверку целостности данных добавляет 2–3 секунды к общему времени, делая полный цикл прошивки 5–8 секунд для скетча размером 20 КБ. Внешние программаторы, такие как USBasp или AVRISP mkII, работают на скоростях до 1 Мбод, сокращая время прошивки до 1–2 секунд для аналогичного объема данных. Однако реальный прирост заметен только при работе с большими прошивками (>50 КБ) или при массовой прошивке устройств, где экономия в 3–5 секунд на единицу критична.

При выборе между USB и внешним программатором учитывайте: для отладки и мелких проектов встроенный интерфейс достаточен, но при серийном производстве или работе с загрузочными образами (например, Optiboot) USBasp выигрывает за счет стабильности и поддержки высоких скоростей. Важно также помнить, что некоторые внешние программаторы требуют ручной настройки fuse-битов, что может замедлить процесс при неопытном использовании.

Исправление ошибок при загрузке скетчей через программатор

При ошибке «avrdude: warning: cannot set sck period» на программаторах типа USBasp обновите прошивку программатора до последней версии или добавьте параметр *-B 10* в настройки avrdude (в IDE: *Файл → Настройки → Дополнительные параметры компилятора*). Для программаторов на базе CH340/FTDI проверьте драйверы – в Windows используйте Zadig для замены стандартных драйверов на libusb-win32. Если скетч загружается частично или зависает, уменьшите скорость загрузки в *Инструменты → Скорость загрузки* до 57600 бод или ниже. При работе с клонами Arduino Uno (например, на чипе CH340) отключите проверку подписи в avrdude, добавив *-F* в параметры.

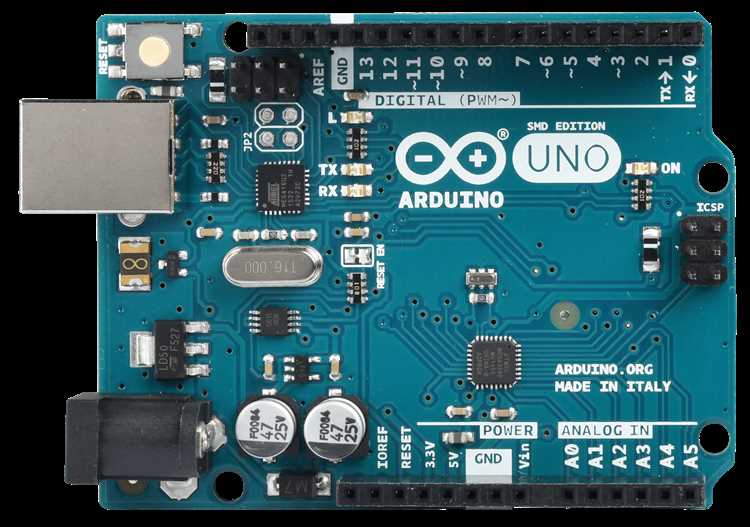

Выбор оптимального программатора для работы с bootloader

При прошивке bootloader на Arduino Uno критически важен выбор программатора, совместимого с микроконтроллером ATmega328P. Стандартный USBasp – бюджетное решение (стоимость от 200 рублей), поддерживающее протокол ISP и работающее через 6-контактный разъем ICSP. Его преимущество – стабильность при работе с avrdude, но требует ручной настройки частоты (рекомендуется 1,5 МГц для надежной связи). Альтернатива – программатор на базе Arduino (например, Arduino as ISP), который не требует дополнительных затрат, но снижает скорость прошивки до 19,2 кбод.

Для профессиональной работы с bootloader подойдет AVR Dragon (около 5000 рублей). Он поддерживает не только ISP, но и JTAG, PDI и debugWIRE, что позволяет отлаживать код на уровне регистров. Однако его настройка сложнее: требуется установка драйверов Jungo и настройка fuse-битов через Atmel Studio. При работе с Uno через ISP рекомендуется использовать режим «AVRISP mkII» в настройках программатора.

Если приоритет – скорость, выбирайте программатор с поддержкой высокоскоростного ISP, например, USBtinyISP (до 1 МГц). Он совместим с avrdude и работает без дополнительных драйверов в Linux. Однако для Windows потребуется установка libusb-драйверов через Zadig. При прошивке bootloader через USBtinyISP в avrdude указывайте параметр `-B 1`, чтобы избежать ошибок синхронизации.

Для массовой прошивки плат (например, в производстве) оптимален STK500 или его клон – AVRISP mkII. Он поддерживает программирование через UART и ISP, а также работу с несколькими микроконтроллерами одновременно. Скорость прошивки достигает 115,2 кбод, но стоимость начинается от 8000 рублей. В IDE Arduino выбирайте пункт «AVRISP mkII» в меню «Инструменты → Программатор» и используйте команду `avrdude -c stk500v2` для ручной прошивки.

При работе с bootloader на Uno избегайте дешевых китайских клонов программаторов без обратной связи (например, «CH340-based ISP»). Они часто вызывают ошибки «stk500_recv(): programmer is not responding» из-за нестабильной синхронизации. Проверенные модели: оригинальный USBasp от Fischl или DIY-версия на базе ATmega8 с прошивкой от Thomas Fischl. Для диагностики используйте команду `avrdude -c usbasp -p m328p -v` – она покажет состояние соединения и fuse-биты.

Ключевой параметр при выборе – поддержка микроконтроллера и совместимость с avrdude. Для Uno с ATmega328P достаточно программатора с ISP-интерфейсом и напряжением 5 В. Перед покупкой проверьте наличие обновлений прошивки для программатора (например, для USBasp доступны версии с поддержкой ATmega328PB). В IDE Arduino после подключения выбирайте соответствующий программатор в меню «Инструменты» и используйте пункт «Записать загрузчик» – это автоматически настроит fuse-биты для работы с bootloader Optiboot.
