Тормозная жидкость в гидравлических системах велосипеда – критически важный компонент, отвечающий за передачу усилия от рычага к калиперу. В отличие от автомобильных тормозов, где чаще используется DOT-жидкость, велосипедные системы работают преимущественно на минеральном масле (Shimano, Magura) или гликолевых составах (SRAM, Hayes). Перед доливом проверьте спецификацию производителя: смешивание разных типов жидкостей приводит к отказу тормозов.
Уровень жидкости в бачке должен находиться между метками MIN и MAX, но не выше. При падении уровня ниже MIN в систему попадает воздух, что снижает эффективность торможения. Доливка требуется при плановом обслуживании (каждые 6–12 месяцев) или при появлении «мягкого» хода рычага. Используйте только свежую жидкость из герметично закрытой тары – вскрытая упаковка теряет свойства через 3–4 недели.
Для долива потребуются: шприц с иглой 18–20G, шестигранник на 2–3 мм (для снятия крышки бачка), ветошь и жидкость, соответствующая вашей системе. Перед началом работы установите велосипед на ровную поверхность, зафиксируйте колеса и очистите бачок от грязи. Открутите крышку, не допуская попадания пыли внутрь. Доливайте жидкость медленно, избегая образования пузырьков воздуха. После долива прокачайте систему, если рычаг остается ватным.
Не используйте жидкости с истекшим сроком годности или неизвестного происхождения. Например, DOT 5.1 гигроскопичен и впитывает влагу из воздуха, что снижает температуру кипения на 20–30% за год. Минеральное масло менее подвержено этому эффекту, но требует замены при помутнении или появлении осадка. Храните жидкость в темном месте при температуре от +5 до +25°C.
Какие инструменты и материалы понадобятся для доливки тормозной жидкости
Для работы с гидравлическими тормозами велосипеда потребуется специфическая тормозная жидкость, соответствующая типу системы: DOT 4, DOT 5.1 или минеральное масло (например, Shimano Mineral Oil). Использование неподходящей жидкости приведёт к отказу тормозов или повреждению уплотнений. Проверьте маркировку на бачке или в инструкции к тормозам – смешивание разных типов недопустимо.
Шприц с иглой или специальный шприц для прокачки (объёмом 10–20 мл) необходим для точного дозирования жидкости. Обычные медицинские шприцы подойдут, если игла достаточно тонкая, чтобы войти в ниппель бачка. Избегайте шприцев с резиновыми поршнями – они могут разбухать от тормозной жидкости.
Для открытия бачка потребуется шестигранник или Torx (обычно T10 или T25), в зависимости от модели тормозной системы. У Shimano и SRAM чаще встречаются винты под шестигранник 3 мм или 4 мм. Проверьте размер заранее, чтобы не сорвать шлицы.
Чистая безворсовая ветошь нужна для удаления остатков жидкости с поверхностей. Обычные тряпки оставляют волокна, которые могут попасть в систему. Оптимальны салфетки из микрофибры или безворсовая бумага для лабораторных работ.
Для защиты рук используйте нитриловые перчатки. Тормозная жидкость агрессивна к коже и лакокрасочному покрытию рамы. Латексные перчатки растворяются в DOT-жидкостях, поэтому не подходят.
Пластиковая воронка с тонким носиком облегчит заливку жидкости в бачок, особенно если доступ к нему ограничен. Металлические воронки могут повредить пластиковый корпус бачка при неосторожном обращении.
Для удаления воздуха из системы пригодится трубка для прокачки (диаметром 2–3 мм) и небольшая ёмкость (например, стеклянная банка). Трубка должна плотно надеваться на штуцер прокачки – силиконовые или прозрачные ПВХ-трубки удобнее резиновых.
Дополнительно может понадобиться динамометрический ключ (если требуется затяжка винтов бачка с определённым моментом). Для большинства систем достаточно усилия 0,6–1 Н·м. Превышение момента приведёт к срыву резьбы или деформации крышки бачка.
Как определить уровень тормозной жидкости в гидролинии велосипеда
Проверка уровня тормозной жидкости начинается с осмотра расширительного бачка на главном тормозном цилиндре. У большинства велосипедных гидравлических тормозов он расположен на руле рядом с тормозной ручкой. Бачок обычно прозрачный или имеет метки «MIN» и «MAX» на корпусе. Если жидкость находится ниже отметки «MIN», требуется долив.
Для точной оценки уровня сними крышку бачка. В системах Shimano и SRAM используются разные типы крышек: у Shimano она часто откручивается против часовой стрелки, у SRAM – поддевается плоской отверткой. Избегайте попадания грязи внутрь при снятии крышки, так как это может привести к загрязнению системы.
Если бачок непрозрачный, используйте фонарик для подсветки. Жидкость должна быть видна на дне бачка, но не доходить до края на 5–10 мм. В системах с минеральным маслом (например, Magura) уровень проверяется аналогично, но цвет жидкости будет отличаться – обычно она прозрачная или желтоватая, в отличие от темно-красной или зеленой DOT-жидкости.
При проверке обратите внимание на цвет жидкости. DOT-жидкость со временем темнеет из-за поглощения влаги, но если она стала черной или мутной, это сигнал к замене. Минеральное масло не меняет цвет так резко, но появление пузырьков или осадка указывает на необходимость обслуживания.
Уровень жидкости может падать из-за износа колодок. При стирании фрикционного материала поршень суппорта выдвигается дальше, вытесняя жидкость из бачка. Если колодки новые, а уровень низкий, проверьте систему на утечки: осмотрите шланги, соединения и суппорт на наличие подтеков.
В некоторых моделях тормозов (например, Shimano Deore или XT) бачок интегрирован в ручку. Для проверки уровня потребуется частично разобрать рукоятку, открутив винт крепления. В таких системах уровень жидкости виден через небольшое окошко или при снятой крышке.
Не полагайтесь только на визуальный осмотр. Если тормоза стали «ватными» или ход ручки увеличился, это косвенный признак низкого уровня жидкости или завоздушивания системы. В таком случае проверьте уровень и при необходимости прокачайте тормоза.
После долива всегда проверяйте герметичность системы. Нажмите на тормозную ручку несколько раз и удерживайте её в нажатом положении 10–15 секунд. Если ручка начинает «проваливаться», в системе есть воздух или утечка. В этом случае требуется прокачка или ремонт.
Пошаговая инструкция по подготовке велосипеда к доливке жидкости
Перед началом работы зафиксируйте велосипед на ремонтной стойке или переверните его вверх колесами, обеспечив устойчивое положение. Если тормозная система гидравлическая, проверьте тип используемой жидкости: DOT 3, DOT 4, DOT 5.1 или минеральное масло (для Shimano). Эта информация указана на крышке расширительного бачка или в инструкции к тормозам. Смешивание разных типов жидкостей приведет к выходу системы из строя.
Очистите область вокруг расширительного бачка и тормозных шлангов от грязи и пыли с помощью безворсовой салфетки и изопропилового спирта. Даже мелкие частицы, попавшие в систему, могут засорить клапаны или повредить уплотнения. Особое внимание уделите соединениям шлангов и поршням калипера – там скапливается больше всего загрязнений.
Проверьте уровень жидкости в бачке: он должен находиться между отметками «MIN» и «MAX». Если жидкость ниже минимального уровня, осмотрите тормозные колодки и роторы на предмет износа. При толщине колодок менее 1,5 мм или глубоких бороздах на роторе (более 0,5 мм) замените их перед доливкой, иначе новая жидкость быстро загрязнится металлической пылью.
Подготовьте инструменты: шестигранники (обычно 2, 2,5 или 3 мм для винтов бачка), шприц с иглой или специальный шприц для тормозной жидкости, емкость для слива старой жидкости, чистые перчатки и защитные очки. Для систем с минеральным маслом используйте только оригинальные шприцы Shimano или аналоги с совместимыми уплотнениями – резиновые элементы других производителей могут разбухать.
Откройте выпускной ниппель на калипере на 1/4 оборота, чтобы стравить избыточное давление. Если жидкость не вытекает, слегка нажмите на тормозной рычаг 2–3 раза – это поможет удалить воздух из системы перед доливкой. Закройте ниппель и приступайте к добавлению жидкости, избегая попадания воздуха в шланги.
Как правильно открыть и закрыть бачок тормозной системы
Перед началом работы очистите крышку бачка от грязи и пыли сухой ветошью. Для гидравлических тормозов с минеральным маслом (например, Shimano) используйте шестигранник на 3 мм или 4 мм – зависит от модели. В системах с DOT-жидкостью (SRAM, Avid) крышка часто фиксируется защелкой или винтом под Torx T10/T25. Проверьте тип крепежа по документации производителя: у Shimano Deore XT крышка откручивается против часовой стрелки, у SRAM Guide – поддевается пластиковой лопаткой. Избегайте чрезмерного усилия: резьба на бачках из алюминиевых сплавов легко срывается при превышении момента затяжки в 1,5–2 Н·м.
| Производитель | Тип жидкости | Инструмент для открытия | Особенности |
|---|---|---|---|
| Shimano | Минеральное масло | Шестигранник 3–4 мм | Крышка с резиновым уплотнением – не перетягивать |
| SRAM | DOT 4/5.1 | Torx T10/T25 или защелка | Пластиковая крышка – не использовать металлические инструменты |
| Magura | Минеральное масло | Шестигранник 4 мм | Бачок с прозрачной шкалой – уровень виден без открытия |
Закрывая бачок, убедитесь, что уплотнительное кольцо не смещено и не повреждено. Затягивайте крышку равномерно, без перекосов, до легкого сопротивления. В системах с DOT-жидкостью проверьте герметичность: после закрытия нажмите на рычаг тормоза 5–6 раз – если уровень в бачке не меняется, утечки нет. Не оставляйте бачок открытым дольше 2–3 минут: гигроскопичная DOT-жидкость быстро впитывает влагу из воздуха, снижая температуру кипения.

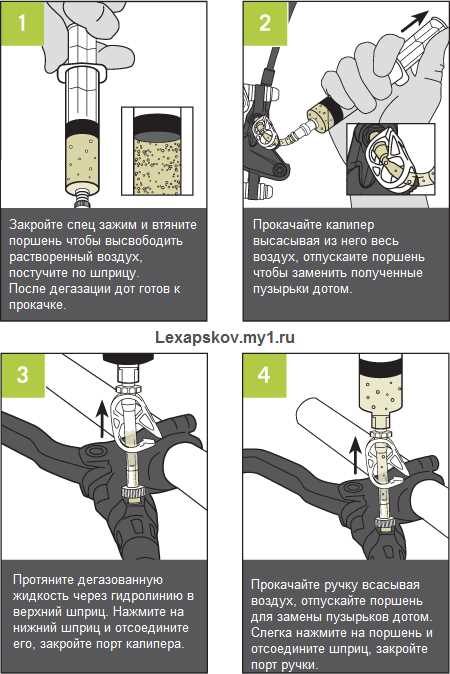

Техника безопасного добавления тормозной жидкости без попадания воздуха
Основная ошибка при доливе – резкое вливание жидкости, провоцирующее образование пузырьков. Наберите жидкость в шприц, удалив из него воздух: для этого переверните шприц носиком вверх, слегка надавите на поршень, пока не появятся капли, затем верните в исходное положение. Медленно вводите жидкость по внутренней стенке бачка, избегая прямого попадания на дно – это снижает риск захвата воздуха. Если система оснащена мембраной (например, у Shimano), доливайте до уровня между отметками «MIN» и «MAX», не превышая его.
- Не используйте жидкость из открытых ёмкостей старше 3 месяцев – она впитывает влагу, что ухудшает торможение.
- При доливе DOT-жидкости работайте в перчатках: она агрессивна к коже и лакокрасочному покрытию.
- Если жидкость попала на тормозные колодки или ротор, протрите их спиртом и высушите – масляные следы снижают эффективность торможения.
- После долива закройте бачок крышкой и несколько раз нажмите на тормозной рычаг, чтобы убедиться в отсутствии провалов – это признак воздуха в системе.
Если после долива тормоз стал «ватным», требуется прокачка. Для этого понадобится прокачной штуцер и трубка: подсоедините её к ниппелю на калипере, откройте его на ¼ оборота и медленно нажимайте на рычаг, пока из трубки не пойдёт жидкость без пузырьков. Затяните ниппель, повторите процедуру 2–3 раза. Уровень жидкости в бачке при прокачке должен оставаться выше отметки «MIN» – иначе воздух снова попадёт в систему.

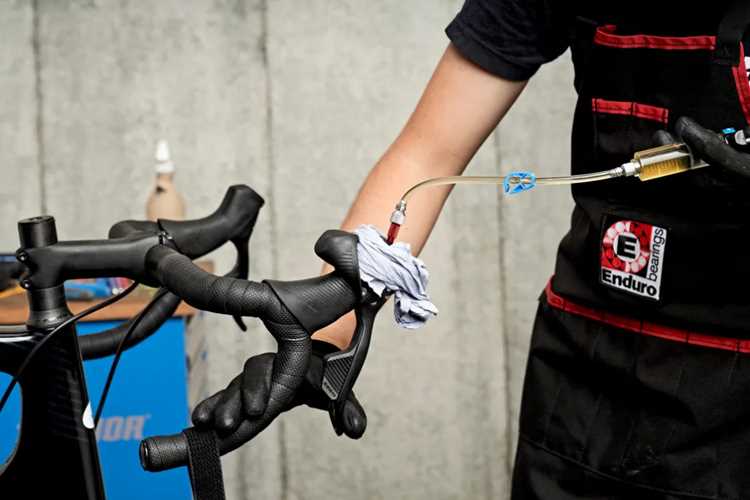

Как проверить герметичность системы после доливки жидкости
После доливки тормозной жидкости в гидравлическую систему велосипеда проверка герметичности обязательна. Даже микроскопические утечки снижают эффективность торможения и ускоряют износ компонентов. Начните с визуального осмотра всех соединений: шлангов, фитингов, поршней калипера и главного цилиндра. Особое внимание уделите местам стыковки шлангов с калипером и ручкой тормоза – здесь чаще всего возникают подтёки.
Для точной диагностики используйте белый лист бумаги или светлую ткань. Протрите все соединения насухо, затем оберните лист вокруг каждого фитинга и сожмите тормозной рычаг с усилием 5–7 кг. Если на бумаге появятся влажные пятна, утечка обнаружена. Повторите процедуру 3–4 раза, так как небольшие протечки могут проявляться не сразу.
- Проверьте уровень жидкости в бачке: если он падает без видимых подтёков, проблема может быть в манжетах главного цилиндра или поршнях калипера.
- Оцените состояние уплотнительных колец: трещины, разбухание или деформация указывают на необходимость замены.
- Используйте фонарик для осмотра труднодоступных мест – например, под пыльниками поршней калипера.
Если визуальный осмотр не выявил утечек, проведите тест под давлением. Накачайте систему, сжимая рычаг 10–15 раз с интервалом в 2–3 секунды, затем удерживайте его нажатым 30 секунд. Если рычаг начинает «проваливаться» или ощущается постепенное снижение сопротивления, жидкость уходит через микротрещины в шлангах или уплотнениях. В этом случае замените повреждённые элементы.
Для систем с минеральным маслом (например, Shimano) используйте мыльный раствор: нанесите его на соединения и следите за появлением пузырьков. В системах с DOT-жидкостью этот метод неэффективен из-за её гигроскопичности. Вместо этого проверьте тормоза в движении: после 5–10 резких торможений на сухом асфальте осмотрите колодки и ротор на наличие следов жидкости.
Завершите проверку контрольным замером уровня жидкости через 24 часа. Если уровень снизился более чем на 1–2 мм, утечка сохраняется. В этом случае разберите систему, замените все уплотнения и прокачайте тормоза заново. Не игнорируйте даже незначительные подтёки – со временем они приведут к отказу тормозов.
