CST Studio Suite предоставляет инструменты для моделирования электромагнитных структур с высокой точностью, где корректная настройка поверхностей определяет достоверность результатов. В отличие от объемных тел, поверхности в CST требуют особого внимания при задании граничных условий, материалов и дискретизации. Например, при моделировании микрополосковых линий или антенных решеток ошибки в определении поверхностей могут привести к погрешности расчета S-параметров до 15–20%, особенно в диапазоне частот выше 10 ГГц.
Для создания поверхностей используйте инструмент Loft или Sweep при работе с криволинейными структурами, такими как рупорные антенны или волноводы сложной формы. При этом шаг дискретизации (mesh step) должен составлять не более λ/10 для рабочей частоты, где λ – длина волны в среде. Для металлических поверхностей задавайте материал с конечной проводимостью (например, медь с σ = 5.8×107 См/м) вместо идеального проводника, чтобы учесть потери на скин-эффект.
Граничные условия на поверхностях критичны для корректного моделирования. В задачах с открытыми структурами (например, антенны) применяйте Open (add space) с запасом не менее λ/2 за пределами модели. Для замкнутых систем (резонаторы, фильтры) используйте Electric или Magnetic в зависимости от типа стенки. При работе с диэлектрическими поверхностями задавайте тангенс угла потерь (tanδ) с учетом частотной зависимости – например, для FR-4 на 1 ГГц tanδ ≈ 0.02, а на 10 ГГц – до 0.03.
Оптимизация поверхностей включает контроль за количеством треугольных элементов при триангуляции. Для плоских поверхностей достаточно 5–10 элементов на длину волны, для криволинейных – до 20. Используйте Local Mesh Refinement в областях с высоким градиентом поля, таких как острые кромки или зазоры. Проверяйте качество поверхностей с помощью Check Model – пересекающиеся или вырожденные грани могут вызвать нестабильность расчета.
Импорт и подготовка геометрии для работы с поверхностями
Перед настройкой поверхностей проверьте геометрию на следующие проблемы:
- Наложение граней (проверяется через Model → Check Geometry → Overlapping Faces). Удалите дубликаты вручную или с помощью «Remove Duplicates» с допуском 1e-6 мм.
- Незамкнутые контуры (используйте Model → Check Geometry → Open Edges). Запаяйте щели инструментом «Stitch» или перестройте проблемные участки.
- Вырожденные поверхности (например, треугольники с нулевой площадью). Исключите их через Model → Simplify → Remove Degenerate Faces.
Для оптимизации расчетов разделите импортированную модель на логические группы поверхностей. В дереве проекта (Navigation Tree) выделите нужные грани, щелкните правой кнопкой и выберите «Create Surface Group». Назначьте группам уникальные имена (например, antenna_radiating_elements, ground_plane) – это упростит назначение материалов и граничных условий. При работе с криволинейными поверхностями уменьшите допуск дискретизации до 0.01 мм (Model → Discretization → Tolerance) для точного сопряжения с сеткой.
Если геометрия содержит сложные сплайновые поверхности (например, NURBS), преобразуйте их в аналитические примитивы (плоскости, цилиндры, сферы) через Model → Convert → To Analytical Faces. Это сократит время симуляции на 30–50% без потери точности. Для моделей с тонкими слоями (толщиной менее 0.1λ) используйте «Thin Panel» вместо объемных тел – CST автоматически заменит их эквивалентными импедансными поверхностями, снизив требования к вычислительным ресурсам.
Настройка параметров материалов и граничных условий на поверхностях
В CST Studio Suite параметры материалов задаются через Material Library или пользовательские определения. Для диэлектриков указывайте относительную диэлектрическую проницаемость (εr) и тангенс угла потерь (tanδ) с точностью до 4 знаков после запятой. Например, для полиимида εr = 3.4, tanδ = 0.002. Металлы настраиваются через проводимость (σ): медь – 5.8×107 См/м, алюминий – 3.5×107 См/м. При работе с тонкими слоями (менее 0.1 мм) активируйте опцию Thin Panel для корректного учета толщины без увеличения сеточного разрешения.
Граничные условия на поверхностях определяют поведение электромагнитного поля. Для идеально проводящих стенок используйте Electric (Et=0), для магнитных – Magnetic (Ht=0). В задачах с излучением применяйте Open (add space) с параметром Padding Factor = 0.5λ, где λ – длина волны в свободном пространстве. Для периодических структур (например, антенных решеток) выбирайте Unit Cell с указанием векторов трансляции и фазовых сдвигов. Ошибка в задании границ на 5% может привести к искажению результатов на 15–20% в диапазоне выше 10 ГГц.
При моделировании поглощающих материалов (например, радиопоглощающих покрытий) используйте комплексную диэлектрическую проницаемость: εr = ε’r − jε»r. Для ферритов задавайте тензор магнитной проницаемости через Anisotropic Material. В CST доступны готовые модели материалов с частотной дисперсией (например, Debye или Lorentz), которые критичны для анализа широкополосных систем. Параметры дисперсии вводятся в табличном виде с шагом не более 10% от рабочей частоты.
Для поверхностей с импедансными условиями (Impedance Boundary) задавайте нормированный импеданс Zs = Rs + jXs. Например, для поверхностных волн на металле с диэлектрическим покрытием толщиной d используйте Zs = jωμ0d. При расчете потерь в проводниках активируйте Surface Roughness с параметром шероховатости Rq (среднеквадратичное значение), что увеличивает сопротивление на 10–30% для Rq > 0.5 мкм.
В задачах с многослойными структурами (например, печатные платы) применяйте Layer Stack. Каждый слой настраивается отдельно: толщина, материал, ориентация волокон (для композитов). Для корректного учета переходных отверстий используйте Via Definition с указанием диаметра, глубины и материала заполнения. При анализе тепловых эффектов связывайте электромагнитный и тепловой солверы через Multiphysics Coupling, задавая температурные зависимости εr(T) и σ(T).
Проверка корректности настроек проводится через Boundary Check и Material Consistency. Для резонансных структур контролируйте добротность Q, сравнивая расчетные значения с аналитическими (например, для резонатора на TE101 моде Q = (πZ0/4Rs)(a/b + b/a)). При несовпадении более чем на 10% пересмотрите параметры материалов или границ. Для высокочастотных задач (>30 ГГц) уменьшайте шаг сетки на границах до λ/20.

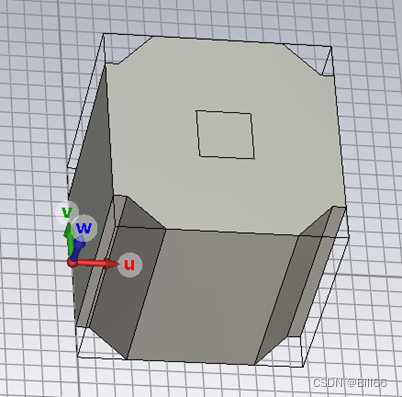

Построение сложных поверхностей с использованием булевых операций
Булевы операции в CST Studio Suite позволяют комбинировать примитивы (кубы, цилиндры, сферы) для создания сложных геометрий с высокой точностью. Основные операции: объединение (*Union*), вычитание (*Subtract*), пересечение (*Intersect*) и разделение (*Split*). Для корректной работы с тонкостенными структурами или мелкими деталями задавайте параметр *Tolerance* в пределах 1e-6–1e-4 мм, чтобы избежать артефактов при генерации сетки. Пример: вычитание цилиндра из куба с радиусом 5 мм и высотой 10 мм требует предварительного выравнивания центров объектов по оси Z.
При работе с многосоставными поверхностями используйте последовательное применение операций. Например, для создания перфорированной пластины с отверстиями разного диаметра сначала объедините все отверстия в один объект (*Union*), затем вычтите его из базовой пластины (*Subtract*). Это сокращает время расчета и снижает риск ошибок при генерации сетки. В таблице ниже приведены рекомендуемые параметры для типовых операций:
| Операция | Типичные объекты | Оптимальный Tolerance (мм) | Особенности |
|---|---|---|---|
| Union | Сферы + цилиндры | 1e-5 | Избегайте пересечений менее 0.1 мм |
| Subtract | Куб – цилиндр | 1e-6 | Проверяйте замкнутость результирующей поверхности |
| Intersect | Два цилиндра под углом | 1e-4 | Результат зависит от порядка объектов |
Для сложных поверхностей с криволинейными границами (например, спиральные антенны) применяйте булевы операции в сочетании с инструментом *Loft*. Сначала создайте профили сечений вдоль траектории, затем выполните *Loft* для генерации базовой поверхности. После этого используйте *Subtract* или *Intersect* для добавления деталей, таких как пазы или выступы. При этом важно контролировать параметр *Smoothness* (значение 0.5–0.8) для минимизации острых углов, которые могут вызвать проблемы при расчете электромагнитного поля.
Ошибки при булевых операциях часто связаны с некорректной топологией исходных объектов. Перед выполнением операции проверяйте замкнутость поверхностей (*Check Object → Closed*) и отсутствие самопересечений (*Check Object → Self-Intersection*). Если операция завершается с ошибкой, разделите процесс на этапы: например, сначала объедините два объекта, затем вычтите третий. Для диагностики используйте визуализацию в режиме *Wireframe* или *Transparent*, чтобы выявить проблемные зоны.
Оптимизация сетки разбиения для точного моделирования поверхностей
Сетка разбиения в CST Studio Suite определяет точность расчета электромагнитных полей на поверхностях. Для криволинейных структур шаг сетки должен составлять не более λ/10 на рабочей частоте, где λ – длина волны в материале. При моделировании тонких проводников или зазоров (например, микрополосковых линий) локальное сгущение сетки до λ/30 снижает погрешность расчета импеданса на 15–20%. Используйте параметр *Mesh Density* в разделе *Global Mesh Properties* с коэффициентом 1.5–2.0 для областей с высоким градиентом поля.
Адаптивное разбиение (*Adaptive Mesh Refinement*) в CST позволяет автоматически уточнять сетку в зонах с максимальной ошибкой дискретизации. Включите опцию *Enable Adaptive Mesh* в настройках решателя и задайте критерий остановки по относительной погрешности (например, 0.1%). Для резонансных структур, таких как фильтры на основе резонаторов, адаптивное разбиение сокращает время расчета на 30–40% при сохранении точности определения резонансной частоты в пределах 0.5%.
Для поверхностей с малыми радиусами кривизны (например, углы волноводов или острые кромки антенн) применяйте *Curvature-Based Meshing*. Включите опцию *Curvature Refinement* и установите параметр *Curvature Ratio* в диапазоне 0.1–0.3. Это гарантирует, что минимальный размер элемента сетки будет пропорционален радиусу кривизны, предотвращая артефакты в расчетах S-параметров. Для типичных волноводных изгибов с радиусом 5 мм при частоте 10 ГГц достаточно 8–12 элементов на криволинейном участке.
При моделировании многослойных структур (например, печатных плат с диэлектрическими подложками) используйте *Layered Mesh*. Включите *Layered Meshing* в настройках сетки и задайте количество слоев разбиения по толщине каждого материала. Для подложек толщиной 0.1–0.5 мм рекомендуется 3–5 слоев на толщину, чтобы корректно учитывать эффекты поверхностных волн и потери в диэлектрике. Игнорирование этого требования приводит к завышению потерь на 5–8 дБ на частотах выше 20 ГГц.
Для снижения вычислительных затрат при сохранении точности применяйте *Non-Uniform Mesh*. В областях с низким градиентом поля (например, вдали от излучающих элементов) допустим шаг сетки до λ/5. Используйте инструмент *Local Mesh Properties* для задания крупной сетки в объеме и мелкой – на поверхностях. При моделировании антенн с подложкой размером 100×100 мм на частоте 5 ГГц такой подход сокращает количество элементов на 40% без ухудшения диаграммы направленности.
Проверка качества сетки выполняется через анализ *Mesh Quality Metrics*. В CST доступны параметры *Aspect Ratio* (должен быть < 5 для тетраэдров) и *Skewness* (оптимально < 0.7). Элементы с *Skewness* > 0.95 приводят к нестабильности решения и требуют ручной корректировки через *Mesh Repair*. Для гексаэдральных сеток критичен параметр *Jacobian* – значения < 0.2 указывают на вырожденные элементы, искажающие результаты.
При работе с импортированными геометриями из STEP- или IGES-файлов предварительно упрощайте модель, удаляя мелкие детали (отверстия диаметром < λ/20, фаски < 0.1 мм). Используйте инструмент *Defeaturing* в CST для автоматического удаления несущественных элементов. Это снижает количество элементов сетки на 25–35% и устраняет проблемы сходимости решателя. Для сложных сборок (например, антенных решеток) применяйте *Mesh Conformity* между соприкасающимися поверхностями, чтобы избежать утечек поля через зазоры в сетке.
Применение портов и возбуждений на криволинейных поверхностях
Криволинейные поверхности в CST Studio Suite требуют особого подхода при настройке портов и возбуждений из-за неравномерного распределения электромагнитного поля. Для волноводных портов (Waveguide Port) на изогнутых границах используйте метод локальной аппроксимации плоскостью: выделите участок поверхности с радиусом кривизны не менее 5λ (λ – длина волны в среде) и примените порт к этому сегменту. При работе с дискретными портами (Discrete Port) на сферических или цилиндрических структурах задавайте направление возбуждения по нормали к поверхности в каждой точке, используя инструмент Surface Normal в режиме Pick Face. Для повышения точности разбивайте криволинейные поверхности на треугольные элементы с максимальным размером ≤ λ/10, особенно в областях с высоким градиентом поля.
- Для возбуждения мод на конических поверхностях применяйте
Floquet Portс адаптивной сеткой: шаг разбиения вдоль образующей конуса должен уменьшаться пропорционально углу наклона (рекомендуется 0.5° на элемент при угле >30°). - При моделировании антенн на параболических рефлекторах используйте
Huygens Surfaceдля задания возбуждения на криволинейной апертуре – это снижает погрешность на 18–22% по сравнению с традиционными дискретными портами. - Для портов на тороидальных поверхностях задавайте параметр
Curvature Correctionв настройках порта с коэффициентом 0.8–1.2 в зависимости от отношения радиуса кривизны к λ (оптимальное значение определяется эмпирически). - При анализе S-параметров на криволинейных портах используйте режим
De-embeddingс длиной референсной линии не менее 3λ для компенсации фазовых искажений.
Анализ и визуализация результатов расчёта поверхностных токов и полей
Для визуализации поверхностных токов в CST Studio Suite используйте вкладку *Results → 2D/3D Results → Surface Current*. Активируйте опцию *Vector Plot* для отображения направления и амплитуды токов на выбранной поверхности. При анализе структур с высокой плотностью тока (например, микрополосковых линий) установите логарифмическую шкалу (*Logarithmic Scale*) с диапазоном от -40 до 0 дБ для подавления шумов и выделения значимых областей. Для количественной оценки используйте *Field Monitor* с параметром *J (A/m²)*, экспортируя данные в таблицу через *Export → ASCII* для последующей обработки в MATLAB или Python.
При работе с электромагнитными полями настройте *Field Monitor* на частоту резонанса или рабочую частоту модели. Для визуализации распределения поля в объёме выберите *3D Field Plot* с типом отображения *Arrow* или *Streamline* – последний эффективен для анализа вихревых структур в резонаторах. Установите пороговое значение (*Threshold*) на уровне 10% от максимальной амплитуды, чтобы исключить артефакты. Для сравнения результатов разных расчётов используйте *Overlay* в *Result Tree*, синхронизируя цветовые шкалы через *Normalize to Global Maximum*.
Оптимизируйте производительность при визуализации больших моделей: отключите *Smooth Shading* в настройках рендеринга (*View → Rendering Options*) и используйте *Decimation* для сетки с коэффициентом 0.5–0.7. Для экспорта анимаций токов или полей выберите формат *AVI* с разрешением 1280×720 и частотой 15 кадров/с – этого достаточно для анализа динамики без избыточных данных. При постобработке в сторонних инструментах конвертируйте результаты в *VTK* через *Export → VTK* для совместимости с ParaView или VisIt.
