Как снять руль киа спортейдж 2

Снятие руля на Kia Sportage 2 (2004–2010 гг.) – задача, требующая точности и соблюдения последовательности действий. Модель оснащена подрулевыми переключателями и подушкой безопасности (Airbag), что усложняет процесс. Перед началом работ отключите аккумулятор минимум на 15 минут, чтобы исключить случайное срабатывание системы безопасности. Используйте торцевую головку на 21 мм для центральной гайки и плоскую отвертку для снятия декоративных накладок.

В отличие от более поздних моделей, Sportage 2 не имеет скрытых защелок под рулевым колесом – доступ к креплениям осуществляется через два отверстия на задней стороне. Для отсоединения разъемов подушки безопасности потребуется специальный ключ Torx T20 или тонкая отвертка. Обратите внимание: неправильное обращение с Airbag может привести к его повреждению или травме. Храните снятую подушку лицевой стороной вверх вдали от источников тепла.

После демонтажа руля проверьте состояние контактного кольца (спирального кабеля) – на нем не должно быть трещин или окисления. Если планируется замена руля, убедитесь, что новая деталь совместима с модификациями 2004–2006 и 2007–2010 годов, так как крепления могут отличаться. Сборка выполняется в обратном порядке, но перед установкой подушки безопасности дважды проверьте подключение всех разъемов.

Какие инструменты понадобятся для демонтажа руля

Для снятия руля на Kia Sportage 2 (2004–2010 гг.) потребуется набор торцевых головок 10 мм и 12 мм – они нужны для откручивания креплений подушки безопасности и центральной гайки рулевого вала. Обязателен торцевой ключ с удлинителем (10–15 см), так как доступ к гайке ограничен. Без него снять руль не получится: стандартный ключ не дотянется до крепежа.

Отвертка с плоским шлицем (3–5 мм) понадобится для поддевания декоративных заглушек и фиксаторов подушки безопасности. Важно использовать инструмент с изолированной ручкой – случайное замыкание контактов может активировать пиропатрон подушки. Для моделей с кнопками на руле пригодится пластиковая лопатка или тонкий съемник, чтобы аккуратно отсоединить контактные разъемы.

Не обойтись без рулевого съемника – универсального или специализированного для Kia. Он нужен, чтобы снять руль с вала без повреждения шлицевого соединения. Альтернатива – молоток с резиновой насадкой и деревянный брусок, но этот метод требует осторожности: удар должен быть точным, иначе можно повредить вал или рулевую колонку.

Дополнительно пригодится мультиметр для проверки цепи подушки безопасности перед отключением. Замер сопротивления между контактами разъема (должно быть 2–5 Ом) исключит ложное срабатывание системы. Также подготовьте магнитный поддон для мелких болтов и гаек – потеря крепежа усложнит обратную сборку.

Как правильно отключить аккумулятор перед началом работ

Перед снятием руля на Киа Спортейдж 2 отключение аккумулятора – обязательная мера безопасности. Это предотвращает случайное срабатывание подушек безопасности, короткое замыкание и повреждение электронных систем. Начните с выключения зажигания и извлечения ключа из замка. Убедитесь, что все потребители электроэнергии (фары, магнитола, климат-контроль) отключены.

Откройте капот и найдите аккумулятор. На Киа Спортейдж 2 он расположен в моторном отсеке справа (по ходу движения). Используйте ключ на 10 мм для ослабления гайки на минусовой клемме. Минусовая клемма всегда отключается первой – это критически важно для предотвращения искрения. Если клемма прикипела, не применяйте силу: сбрызните соединение WD-40 и подождите 5–10 минут.

После ослабления снимите минусовой провод с клеммы и отведите его в сторону, зафиксировав так, чтобы он не касался металлических частей кузова. Изолируйте конец провода изолентой или пластиковым колпачком. Это исключит случайное замыкание при работе с рулевым колесом или подрулевыми переключателями.

Переходите к плюсовой клемме. Ослабьте гайку тем же ключом на 10 мм и снимите провод. Плюсовой кабель также отведите в сторону и зафиксируйте, чтобы избежать контакта с клеммой или кузовом. На Киа Спортейдж 2 плюсовой провод часто имеет красный защитный чехол – не снимайте его, если он не мешает.

Если автомобиль оборудован системой Start/Stop или дополнительными электронными модулями, отключение аккумулятора может сбросить настройки. Запишите коды магнитолы и другие важные параметры (например, настройки климата) до начала работ. Для сохранения данных можно использовать внешний источник питания на 12 В, подключив его к прикуривателю или диагностическому разъему.

После отключения аккумулятора подождите не менее 10 минут перед началом работ с рулем. Это время необходимо для разрядки конденсаторов в системе подушек безопасности (SRS). Игнорирование этого требования может привести к случайному срабатыванию подушек, что опасно и дорого в ремонте.

Если аккумулятор снимается полностью (например, для замены), отсоедините крепление его держателя ключом на 12 мм. На Киа Спортейдж 2 аккумулятор фиксируется металлической планкой с двумя болтами. При установке нового аккумулятора соблюдайте полярность и затягивайте клеммы в обратном порядке: сначала плюс, затем минус.

После завершения работ по снятию руля подключите аккумулятор в обратной последовательности. Убедитесь, что все соединения чистые и затянуты с моментом 5–6 Н·м. Запустите двигатель и проверьте работу электроники, включая подушки безопасности (индикатор на приборной панели должен погаснуть через несколько секунд).

Способы снятия крышки подушки безопасности без повреждений

На Киа Спортейдж 2 крышка подушки безопасности крепится на пластиковых защёлках и фиксирующих пружинах. Основная сложность – избежать деформации защёлок при демонтаже. Для этого потребуется специальный инструмент: набор пластиковых лопаток или тонкие отвёртки с изолированными ручками. Работайте только при отключённом аккумуляторе, иначе система может активироваться.

Начните с нижней части крышки. Вставьте лопатку в щель между рулём и крышкой, аккуратно отжимая защёлку. Не прилагайте чрезмерных усилий – пластик хрупкий, особенно при низких температурах. Если защёлка не поддаётся, прогрейте область феном до 40–50°C, чтобы пластик стал эластичнее. Избегайте нагрева свыше 60°C, иначе возможна деформация.

После освобождения нижних защёлок переходите к верхним. Здесь часто используются пружинные фиксаторы, которые требуют одновременного нажатия и поддевания. Используйте две лопатки: одной удерживайте пружину, другой – отжимайте крышку. Если фиксатор сломается, замените его на новый (артикул 91910-2D000 для левой стороны, 91920-2D000 для правой).

При снятии крышки отсоедините разъём подушки безопасности. Он расположен с обратной стороны и фиксируется красным язычком. Потяните язычок на себя, затем разъедините контакты. Не дёргайте за провода – они хрупкие и могут оборваться. Если разъём не отсоединяется, проверьте наличие дополнительных фиксаторов или защёлок.

Для повторной установки крышки сначала подключите разъём, затем защёлкните фиксаторы в обратном порядке: сначала верхние, потом нижние. Убедитесь, что все защёлки встали на место – при нажатии не должно быть люфта или скрипа. Проверьте работу подушки, подключив аккумулятор и включив зажигание: индикатор на приборной панели должен погаснуть через 5–7 секунд.

Если крышка треснула или защёлки сломались, используйте оригинальные запчасти. Аналоги часто не совпадают по геометрии, что приводит к неплотному прилеганию и ложным срабатываниям датчиков. При установке новой крышки нанесите на защёлки тонкий слой силиконовой смазки – это облегчит последующий демонтаж.

Работайте в перчатках: потожировые следы на пластике ухудшают адгезию и могут вызвать скрип при эксплуатации. После сборки проверьте руль на отсутствие люфта – неправильно установленная крышка может мешать полному ходу подушки при срабатывании.

Как отсоединить разъемы подушки безопасности и клаксона

На задней стороне рулевого колеса Киа Спортейдж 2 расположены два разъема: желтый – для подушки безопасности, черный – для клаксона. Перед началом работ убедитесь, что зажигание выключено, а клемма аккумулятора отсоединена не менее чем на 10 минут. Это критически важно для сброса остаточного напряжения в системе SRS и предотвращения случайного срабатывания подушки.

Для отсоединения желтого разъема подушки безопасности найдите фиксирующую скобу на его корпусе. Аккуратно подденьте ее тонкой отверткой с плоским жалом, одновременно нажимая на пластиковый язычок разъема. После освобождения скобы потяните разъем строго вниз – он должен выйти без усилий. Не тяните за провода и не используйте рычаг с чрезмерным давлением, чтобы не повредить контакты.

Черный разъем клаксона отсоединяется проще: нажмите на боковые защелки пальцами и потяните его на себя. Если защелки не поддаются, слегка покачайте разъем из стороны в сторону, избегая резких движений. Проверьте состояние контактов на обоих разъемах – окисление или деформация могут стать причиной неисправностей после обратной сборки.

После отсоединения закрепите разъемы так, чтобы они не болтались и не касались металлических частей рулевой колонки. Используйте изоленту или пластиковые стяжки для фиксации проводов в стороне от рабочей зоны. Не допускайте перекручивания или натяжения кабелей – это может привести к обрыву или короткому замыканию при последующей установке руля.

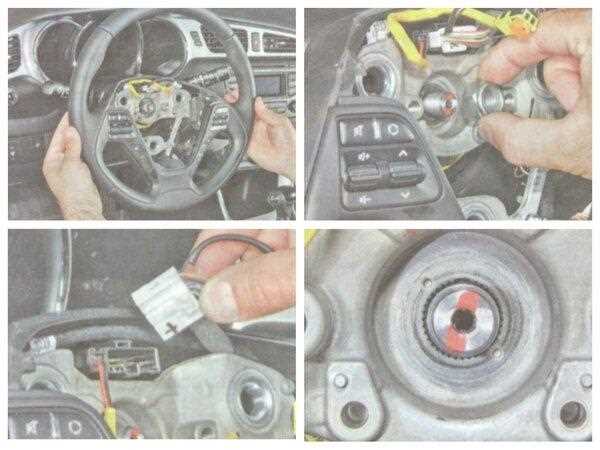

Порядок откручивания центральной гайки рулевого колеса

Перед началом работ убедитесь, что рулевое колесо зафиксировано в прямом положении, а ключ зажигания вынут. На Kia Sportage 2 центральная гайка руля имеет размер 24 мм и затянута с моментом 50–60 Н·м. Для откручивания потребуется торцевая головка с удлинителем и вороток – стандартный накидной ключ не обеспечит необходимого рычага.

Отсоедините клемму «минус» аккумулятора, чтобы исключить случайное срабатывание подушки безопасности. Если автомобиль оснащён системой подушек, отключите разъём под рулём: на Sportage 2 он расположен за нижней крышкой рулевой колонки, фиксируется защёлкой. Нажмите на фиксатор и потяните разъём вниз.

Для предотвращения проворачивания руля используйте один из способов:

• Вставьте плоскую отвёртку в отверстие на тыльной стороне руля, уперев её в кожух колонки.
• Попросите помощника удерживать руль двумя руками, пока вы работаете с гайкой.
• Заблокируйте руль с помощью специального фиксатора или деревянного бруска, вставленного между сиденьем и ободом.

Наденьте головку на гайку и резким движением против часовой стрелки сорвите её с места. Если гайка не поддаётся, нанесите на резьбу проникающую смазку (WD-40, LIQUI MOLY LM-40) и дайте ей подействовать 10–15 минут. Избегайте ударов молотком по воротку – это может повредить рулевой вал или подшипники.

После ослабления гайки открутите её полностью руками, чтобы не потерять. Обратите внимание на наличие шайбы под гайкой – на Sportage 2 она часто остаётся на валу. Проверьте состояние резьбы: забоины или коррозия могут потребовать замены гайки (артикул оригинальной – 56210-2E000).

Если руль не снимается после откручивания гайки, не применяйте силу. Постучите ладонью по тыльной стороне обода или используйте съёмник для рулевых колёс. На Sportage 2 часто помогает лёгкое покачивание руля из стороны в сторону при одновременном нажатии на него сверху вниз.

Техника снятия руля с рулевой колонки без перекосов

Перед началом демонтажа отключите аккумулятор, сняв клемму «минус» на 10–15 минут. Это исключит случайное срабатывание подушки безопасности и сброс настроек бортового компьютера. На Kia Sportage 2 рулевое колесо крепится гайкой M14×1,5 с моментом затяжки 45–55 Н·м – превышение этого значения приводит к деформации шлицевого соединения. Используйте динамометрический ключ для контроля усилия при обратной установке.

Для равномерного распределения нагрузки при снятии нанесите метки совмещения на руль и вал колонки с помощью маркера или керна. Размещайте метки на видимых участках, избегая зон с датчиками угла поворота. Если руль оснащён подушкой безопасности, отсоедините её разъём, предварительно убедившись в отсутствии напряжения на контактах (проверка мультиметром – не более 0,2 В).

Применяйте съёмник рулевого колеса с тремя захватами, закреплёнными на равном расстоянии друг от друга. В таблице ниже указаны параметры съёмников, совместимых с Kia Sportage 2:

Вращайте центральный винт съёмника по часовой стрелке, прикладывая усилие плавно, без рывков. Если руль не поддаётся, прогрейте шлицевое соединение строительным феном до 60–70°C – это расширит металл и снизит трение. Избегайте ударов молотком по валу или рулю: это может повредить датчик положения руля или сместить шлицы. При появлении скрипа или заедания остановитесь и проверьте равномерность прилегания лап съёмника.

После снятия осмотрите шлицы вала и руля на предмет задиров или коррозии. Очистите поверхности металлической щёткой и нанесите тонкий слой смазки на основе дисульфида молибдена (например, Liqui Moly 3080). При установке нового руля совместите метки и затяните гайку крест-накрест в три этапа: 20 Н·м → 35 Н·м → 45–55 Н·м. Проверьте люфт руля после сборки – он не должен превышать 5° в каждую сторону.

Что делать, если руль не снимается после откручивания гайки

На Киа Спортейдж 2 рулевое колесо фиксируется не только центральной гайкой, но и напрессовкой на шлицы вала. Если после откручивания гайки руль не поддается, проверьте наличие скрытых крепежных элементов: на некоторых моделях 2004–2008 годов под декоративной накладкой прячется дополнительный болт Torx T20. Демонтируйте накладку плоской отверткой, поддев ее по периметру.

Используйте съемник рулевого колеса, если руль сидит плотно. Подберите модель с тремя захватами и центральным винтом M12×1,5 – стандартный размер для Спортейдж 2. Установите захваты за спицы руля, затяните винт равномерно, избегая перекосов. При отсутствии съемника допустимо применять резиновый молоток, нанося удары по тыльной стороне руля через деревянную проставку, но риск повреждения подушки безопасности возрастает.

Перед попыткой снятия убедитесь, что автомобиль стоит на ровной поверхности, колеса направлены прямо, а зажигание выключено. На моделях с электроусилителем руля (2006–2010 гг.) отсоедините клемму аккумулятора и выждите 10 минут – это сбросит напряжение в системе и предотвратит случайное срабатывание подушки. Проверьте разъемы под рулем: иногда контактная группа блокирует демонтаж.

Если руль заклинило из-за коррозии шлицов, нанесите проникающую смазку (WD-40, Liquid Wrench) на вал через зазор между рулем и колонкой. Оставьте на 15–20 минут, затем попробуйте раскачать руль из стороны в сторону, одновременно тяня на себя. Избегайте чрезмерных усилий – шлицы вала могут деформироваться, что приведет к люфту после установки.

На автомобилях с подогревом руля (опция для рестайлинговых версий) дополнительное сопротивление создают провода, идущие к нагревательным элементам. Отсоедините разъем под рулем, аккуратно отжав фиксаторы. Проверьте целостность проводов – обрыв или замыкание может вызвать ошибку в системе управления.

При отсутствии результата осмотрите рулевую колонку на предмет механических повреждений. На Спортейдж 2 встречается дефект, когда пластиковая втулка на валу разрушается и блокирует руль. В этом случае потребуется частичная разборка колонки: снимите нижний кожух, отсоедините карданный вал и проверьте состояние втулки. Замените ее на новую (артикул 56310-2E000).

Не используйте ударные инструменты (кувалды, зубила) для снятия руля – это гарантированно повредит рулевой вал или датчик угла поворота. Если все методы не дали эффекта, проверьте выравнивание меток на валу и руле: при неправильной установке руль может не сесть на шлицы. Совместите риски на валу и ступице руля, затем повторите попытку демонтажа.

После успешного снятия осмотрите шлицы вала на наличие задиров или ржавчины. Очистите их металлической щеткой и нанесите тонкий слой консистентной смазки (например, Литол-24). Перед установкой руля убедитесь, что подушка безопасности не активирована – на приборной панели не должно гореть соответствующей лампы.
