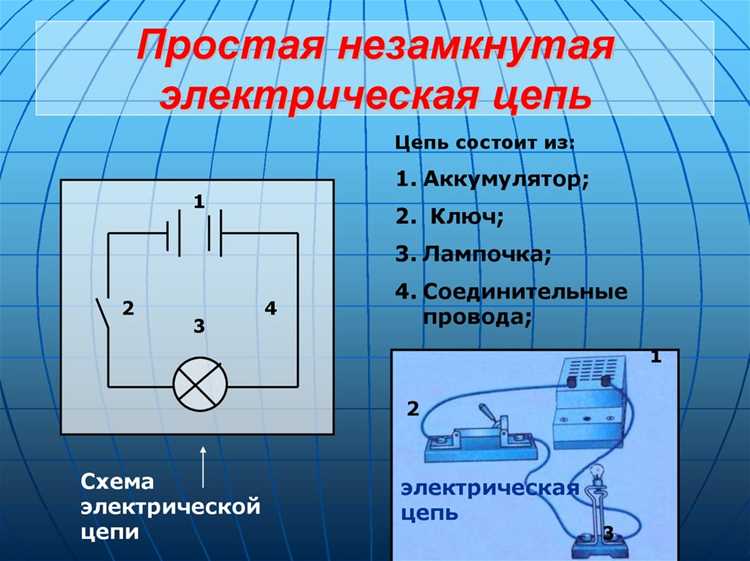

Как проверяется электрическая цепь мегомметром

Мегомметр – прибор для измерения сопротивления изоляции, критически важный при диагностике электрических цепей. Стандартные модели (например, ЭС0202/2Г, М4100/3) работают с напряжением от 500 до 2500 В, что позволяет выявлять дефекты, незаметные при проверке мультиметром. Перед началом работ убедитесь, что цепь обесточена: отключите автоматы, извлеките предохранители, проверьте отсутствие напряжения индикатором. Игнорирование этого требования грозит повреждением оборудования или поражением током.

Минимально допустимые значения сопротивления изоляции регламентированы ПУЭ и ГОСТ Р 50571.16-2019: для силовых кабелей – не менее 0,5 МОм на 1 кВ рабочего напряжения, для вторичных цепей – 1 МОм. При показаниях ниже нормы проведите повторное измерение после сушки или очистки изоляции. Записывайте результаты в протокол с указанием температуры и влажности: эти параметры влияют на показания. Для кабелей с бумажно-масляной изоляцией учитывайте поправочный коэффициент (например, при +20°C – 1,0, при +40°C – 0,5).

После завершения измерений разрядите цепь через встроенное в мегомметр сопротивление или специальное устройство. Не прикасайтесь к токоведущим частям сразу после отключения прибора: остаточный заряд может сохраняться до нескольких минут. Храните мегомметр в сухом месте при температуре от +5 до +40°C и относительной влажности не более 80%. Перед каждым использованием проверяйте исправность прибора на эталонном сопротивлении (обычно 1 МОм) или методом короткого замыкания щупов.

Какие инструменты и средства защиты понадобятся для работы с мегомметром

Мегомметр – прибор для измерения сопротивления изоляции, работающий с высоким напряжением (до 2500 В). Для безопасного и корректного проведения проверки требуется строго регламентированный набор инструментов и средств защиты.

Основной инструмент – сам мегомметр. Выбирайте модели с диапазоном измерений от 0,1 МОм до 10 ГОм и выходным напряжением, соответствующим классу испытуемого оборудования (500 В для низковольтных цепей, 1000–2500 В для высоковольтных). Примеры: Fluke 1507, Megger MIT420/2, Sonel MIC-10k1. Проверьте калибровку прибора перед использованием – погрешность не должна превышать ±5%.

Средства индивидуальной защиты (СИЗ) обязательны из-за риска поражения током и воздействия высокого напряжения. В перечень входят:

• Диэлектрические перчатки класса 00–0 (испытательное напряжение 2,5–5 кВ) – проверяйте на целостность перед каждым применением, храните в чехлах.
• Защитные очки с боковой защитой (ГОСТ Р 12.4.230.1-2012) – предотвращают попадание искр и частиц изоляции в глаза.
• Диэлектрические боты или галоши (класс защиты не ниже 1) – используйте при работе на влажных поверхностях или в сырых помещениях.
• Каска с подшлемником (ГОСТ 12.4.207-99) – защищает от механических повреждений и случайного контакта с токоведущими частями.

Для подключения мегомметра к цепи потребуются специализированные измерительные провода с изолированными наконечниками. Стандартные требования:

• Сечение жил – не менее 1,5 мм² (для токов до 10 А).
• Изоляция – двойная, с маркировкой «1000 В» или выше.
• Наконечники – типа «крокодил» с изолированными ручками или штекеры под винтовые зажимы.
• Длина проводов – 1,5–3 м (избыточная длина увеличивает погрешность измерений).

Дополнительные инструменты зависят от типа проверяемой цепи. Для работы с кабельными линиями используйте:

1. Экранированные зажимы типа «банан» – минимизируют влияние внешних электромагнитных полей на результаты измерений.
2. Термоусадочные трубки или изолента ХБ (на основе хлопчатобумажной ткани) – для временной изоляции мест подключения.
3. Кабельные ножницы с изолированными рукоятками – для снятия оболочки кабеля без повреждения жил.
4. Индикатор напряжения (до 1000 В) – для предварительной проверки отсутствия напряжения на токоведущих частях.

При работе в электроустановках напряжением выше 1000 В дополнительно потребуются:

• Изолирующая штанга (ГОСТ 20494-2017) – для подключения мегомметра к высоковольтным цепям.
• Переносное заземление (сечение не менее 16 мм²) – для снятия остаточного заряда после испытаний.
• Диэлектрический коврик (толщина 5–7 мм) – укладывается под ноги оператора при работе на открытых площадках.

Для фиксации результатов и анализа данных используйте:

• Блокнот или планшет с шаблоном протокола измерений (форма по ГОСТ Р 50571.16-2019).
• Фотоаппарат или смартфон с камерой – для документирования состояния изоляции и мест подключения.
• Мультиметр (диапазон до 1000 В) – для контроля напряжения в цепи до и после испытаний.

Хранение и транспортировка инструментов должны исключать их повреждение. Мегомметр и СИЗ размещайте в отдельных кейсах с мягкими вставками. Диэлектрические перчатки храните в вентилируемых шкафах при температуре 10–25 °C и влажности не выше 65%. Провода наматывайте на катушки с радиусом не менее 10 диаметров жилы, чтобы избежать переломов изоляции.

Перед началом работ убедитесь в отсутствии противопоказаний для использования СИЗ: повреждения перчаток, трещины на очках, загрязнения диэлектрических бот. Проверьте сроки испытаний средств защиты – для перчаток и бот он составляет 6 месяцев, для штанг и ковриков – 12 месяцев. Не используйте инструменты с истекшим сроком поверки или видимыми дефектами.

Как подготовить электрическую цепь к измерению сопротивления изоляции

Перед началом измерений отключите питание проверяемой цепи на распределительном щите или автоматическом выключателе. Убедитесь в отсутствии напряжения с помощью указателя напряжения или мультиметра в режиме измерения переменного тока (диапазон не менее 500 В). Проверку проводите на всех фазных и нулевом проводах, а также на защитном проводнике (PE), если он присутствует в цепи.

Снимите нагрузку с проверяемой линии: отсоедините все потребители, включая осветительные приборы, розетки, выключатели и силовое оборудование. Для кабельных линий с промежуточными распределительными коробками разъедините соединения в коробках, чтобы исключить влияние параллельных участков. В случае проверки электродвигателей или трансформаторов отключите их от сети и заземлите обмотки на корпус.

Очистите изоляционные поверхности от пыли, грязи и влаги. Для этого используйте сухую безворсовую ткань или сжатый воздух с давлением не более 0,3 МПа. При наличии масляных или жировых загрязнений допускается применение спиртосодержащих растворов (концентрация не выше 70%), но только после полного высыхания поверхности. Избегайте использования абразивных материалов, способных повредить изоляцию.

Проверьте целостность изоляции визуально: осмотрите кабели на предмет трещин, оплавлений, потемнений или механических повреждений. Особое внимание уделите местам ввода в клеммные коробки, муфты и участкам сгиба. При обнаружении дефектов измерения проводить не рекомендуется – требуется замена или ремонт поврежденного участка. Для кабелей с броней убедитесь в отсутствии коррозии на металлической оболочке.

Заземлите токоведущие части, не подлежащие проверке, чтобы исключить влияние на результаты измерений. Для этого используйте гибкий медный провод сечением не менее 4 мм², подключив его к заземляющему контуру или шине PE. Временное заземление снимайте только после подключения мегомметра и непосредственно перед началом измерений. При работе с высоковольтными цепями (свыше 1000 В) применяйте дополнительные меры безопасности: диэлектрические перчатки и боты.

Убедитесь в исправности мегомметра: проверьте целостность измерительных проводов, отсутствие повреждений корпуса и соответствие рабочего напряжения прибора классу изоляции проверяемой цепи. Для низковольтных сетей (до 1000 В) используйте мегомметры с напряжением 500–1000 В, для высоковольтных – 2500 В и выше. Перед подключением к цепи выполните контрольное измерение на разомкнутых проводах (должно показывать бесконечность) и замкнутых (0 МОм).

Пошаговая настройка мегомметра перед началом проверки

Перед подключением мегомметра к цепи установите требуемое испытательное напряжение в соответствии с нормативными требованиями для проверяемого оборудования. Для кабелей до 1 кВ выбирайте диапазон 500–1000 В, для высоковольтных цепей (6–10 кВ) – 2500 В. Убедитесь, что переключатель напряжения зафиксирован в нужном положении, так как неправильный выбор приведет к искажению результатов или повреждению изоляции. Если прибор поддерживает автоматический выбор диапазона, активируйте эту функцию, но вручную проверьте соответствие выбранного напряжения паспортным данным объекта.

Настройте предел измерения сопротивления. Для большинства задач достаточно диапазона 0–1000 МОм, но при проверке сухой изоляции или новых кабелей используйте верхний предел (до 10 ГОм). Включите мегомметр и дождитесь стабилизации показаний – на дисплее должно отображаться значение, близкое к бесконечности (∞). Если прибор показывает ненулевое сопротивление без подключения к цепи, выполните калибровку согласно инструкции производителя или замените батареи.

Подсоедините экранированные провода к клеммам мегомметра: красный – к «+» или «LINE», черный – к «−» или «EARTH». Убедитесь, что зажимы типа «крокодил» чистые и обеспечивают надежный контакт без окислов. При работе в условиях повышенной влажности или загрязнений используйте дополнительные защитные меры: изолирующие перчатки и коврики, а также проверьте отсутствие посторонних предметов в зоне измерений. Перед подачей напряжения на цепь убедитесь, что все люди удалены от проверяемого участка на безопасное расстояние.

Правильное подключение щупов мегомметра к тестируемой цепи

Особенности подключения в зависимости от типа цепи:

После подключения щупов запустите измерение на 1 минуту (стандартное время для стабилизации показаний). При работе с цепями выше 1000 В используйте щупы с изолирующими рукоятками и диэлектрические перчатки. Если мегомметр показывает «OL» (перегрузка), проверьте целостность цепи и отсутствие короткого замыкания.

Как проводить измерения сопротивления изоляции на разных участках цепи

Перед началом измерений отключите питание проверяемого участка и убедитесь в отсутствии остаточного напряжения индикатором или мультиметром. Для кабелей с рабочим напряжением до 1 кВ используйте мегомметр на 500–1000 В, для высоковольтных цепей (6–10 кВ) – на 2500 В. Подключите зажимы мегомметра: один к токоведущей жиле, второй – к заземлённому корпусу оборудования или соседней жиле при проверке между фазами.

При измерении сопротивления изоляции обмоток электродвигателей разделите проверку на три этапа:

• между фазами (например, A–B, B–C, C–A);
• между каждой фазой и корпусом;
• между фазами и землёй при наличии заземлённой нейтрали.

Минимально допустимое значение для обмоток – 0,5 МОм при температуре +20°C. Для двигателей мощностью свыше 100 кВт норма увеличивается до 1 МОм. При температуре ниже +10°C вводите поправочный коэффициент: умножайте результат на 1,5–2 в зависимости от влажности.

Для кабельных линий измеряйте сопротивление изоляции между всеми жилами и между каждой жилой и землёй. У кабелей с бумажно-пропитанной изоляцией нормы зависят от сечения и напряжения:

1. до 1 кВ – не менее 0,5 МОм;
2. 6–10 кВ – 50 МОм на 1 км длины;
3. 35 кВ – 100 МОм на 1 км.

При длине кабеля свыше 1 км пересчитайте результат пропорционально длине. Для кабелей с пластмассовой изоляцией нормативы жёстче: не менее 10 МОм для напряжения до 1 кВ и 50 МОм для 6–10 кВ.

При проверке распределительных устройств (РУ) и шин отсоедините все подключённые кабели и оборудование. Измеряйте сопротивление изоляции между фазами и между фазами и заземлёнными конструкциями. Для РУ напряжением до 1 кВ допустимое значение – 0,5 МОм, для 6–10 кВ – 10 МОм. Особое внимание уделите изоляторам: их сопротивление должно быть не менее 300 МОм при испытательном напряжении 2500 В.

В силовых трансформаторах проверяйте изоляцию обмоток относительно корпуса и между обмотками разных напряжений. Для трансформаторов мощностью до 1000 кВА и напряжением до 10 кВ минимальное сопротивление изоляции – 450 МОм при температуре +20°C. При температуре +70°C норма снижается до 40 МОм. Используйте формулу пересчёта: R₂ = R₁ × 10^((t₁–t₂)/40), где R₁ – измеренное значение, t₁ – температура измерения, t₂ – базовая температура (+20°C).

Для вторичных цепей (цепи управления, защиты, сигнализации) применяйте мегомметр на 500 В. Норма сопротивления изоляции – не менее 1 МОм. Проверяйте каждую цепь отдельно, отключая её от остальных. Особенности:

• цепи с полупроводниковыми элементами – измеряйте при отключённых приборах;
• цепи с конденсаторами – разряжайте их перед проверкой;
• кабели с экранированными жилами – измеряйте между жилами и экраном.

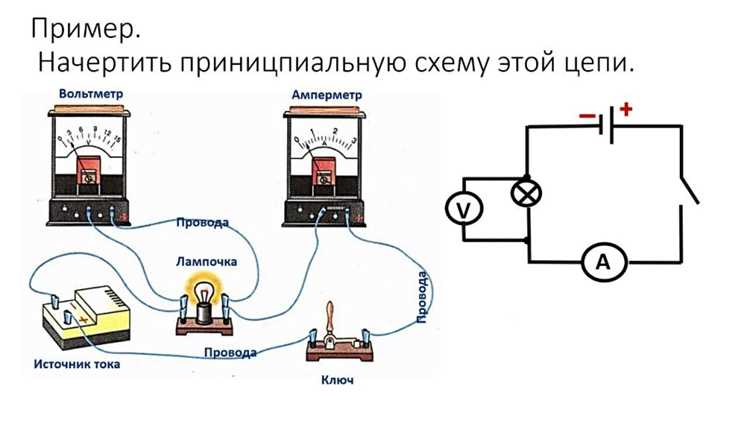

После завершения измерений разрядите проверяемую цепь, подключив её к заземлению на 1–2 минуты. Зафиксируйте результаты в протоколе с указанием температуры окружающей среды, влажности, типа мегомметра и его испытательного напряжения. Сравните полученные значения с нормами ПУЭ или паспортными данными оборудования. При выявлении отклонений проведите повторное измерение после сушки или ремонта изоляции.

Интерпретация показаний мегомметра и нормы сопротивления изоляции

Показания мегомметра свыше 100 МОм для низковольтных цепей (до 1000 В) свидетельствуют о хорошем состоянии изоляции. При значениях 10–100 МОм требуется анализ условий эксплуатации: влажность, температура, механические повреждения. Если сопротивление ниже 1 МОм, изоляция считается неудовлетворительной, и оборудование подлежит немедленному отключению для предотвращения короткого замыкания или поражения током.

Для высоковольтного оборудования (свыше 1000 В) нормы жестче: минимально допустимое значение – 1000 МОм на 1 кВ рабочего напряжения. Например, для кабеля на 6 кВ сопротивление изоляции должно быть не менее 6000 МОм. При снижении до 500 МОм на 1 кВ эксплуатация запрещена, так как возрастает риск пробоя. Исключение – временные измерения после монтажа, где допускается 50% от нормы с последующим контролем через 24 часа.

Температурная коррекция показаний обязательна: при повышении температуры на 10°C сопротивление изоляции снижается в 1,5–2 раза. Для приведения к базовой температуре (обычно 20°C) используют формулу: R₂₀ = Rₜ × K, где K – коэффициент из таблицы ГОСТ 3345-76. Например, при 40°C и измеренном значении 50 МОм для кабеля на 0,4 кВ скорректированное значение составит 200 МОм (K=4).

Динамика изменения сопротивления важнее разовых замеров. Если за 1 минуту показания снижаются более чем на 30%, это указывает на увлажнение или загрязнение изоляции. В таких случаях проводят сушку или очистку, повторяя измерения каждые 6 часов до стабилизации значений. Для силовых трансформаторов допустимое снижение за 10 минут – не более 15%.

Нормы для специфического оборудования отличаются. Например, для электродвигателей мощностью до 100 кВт минимальное сопротивление обмоток – 0,5 МОм на 1 кВ номинального напряжения, но не менее 1 МОм. Для вторичных цепей релейной защиты и автоматики – не ниже 1 МОм независимо от напряжения. В медицинских учреждениях требования строже: для аппаратов ИВЛ и дефибрилляторов – не менее 10 МОм.

При измерениях на кабельных линиях учитывают длину: удельное сопротивление изоляции должно быть не менее 0,5 МОм·км для кабелей с бумажно-пропитанной изоляцией и 5 МОм·км для сшитого полиэтилена. Для линий длиной свыше 1 км норму умножают на коэффициент 0,85. Если фактическое значение ниже расчетного, кабель проверяют на наличие локальных дефектов методом прожига или рефлектометрии.

Влажность воздуха выше 80% искажает результаты: на поверхности изоляторов образуется токопроводящая пленка. В таких условиях измерения проводят с применением охранного кольца или после предварительной сушки объекта тепловентилятором. Для открытых распределительных устройств нормы корректируют: при влажности 90% допустимое сопротивление снижается на 20%.

При интерпретации учитывают тип мегомметра: аналоговые приборы завышают показания на 10–15% из-за инерционности стрелки, цифровые – наоборот, могут занижать на 5–7% при низких температурах. Калибровку проводят ежегодно, сравнивая с эталонным резистором 100 МОм. Если погрешность превышает 5%, прибор отправляют на поверку.
