Как просверлить отверстие в алюминиевой трубке

Алюминиевые трубки с толщиной стенки 1–3 мм требуют особого подхода при сверлении. Стандартные свёрла по металлу (HSS) подходят для большинства задач, но при диаметре отверстий свыше 6 мм рекомендуется использовать ступенчатые свёрла или коронки с твердосплавными напайками. Скорость вращения патрона должна составлять 800–1200 об/мин для свёрл диаметром до 5 мм и 400–600 об/мин для отверстий 8–12 мм. Превышение этих значений приводит к перегреву кромки и налипанию стружки на режущую часть.

Фиксация трубки – критический этап. Используйте тиски с мягкими губками (из алюминия или меди) или струбцины с резиновыми прокладками, чтобы избежать деформации. Для трубок диаметром менее 20 мм применяйте деревянные оправки, вставленные внутрь, – это предотвратит сминание стенок при зажиме. Разметку выполняйте кернером с углом заточки 60° и силой удара не более 2–3 кг, иначе на поверхности останутся вмятины.

Смазка обязательна. Для алюминия подходит смесь керосина с машинным маслом (соотношение 3:1) или специализированные пасты на основе молибдена. Наносите состав каждые 10–15 секунд сверления – это снижает трение на 40% и увеличивает ресурс свёрл в 2–3 раза. При сверлении глухих отверстий глубиной более 1,5 диаметра используйте свёрла с канавками для отвода стружки или периодически извлекайте инструмент для очистки.

Заусенцы удаляйте зенковкой с углом 90° или напильником с мелкой насечкой. Для отверстий под резьбу M4–M8 применяйте метчики с тремя канавками и шагом подачи 0,5 оборота вперёд, 0,25 назад. Резьбу нарезайте только с использованием смазки – сухое резание приводит к задирам и снижению прочности соединения на 30–50%.

Выбор сверла и инструмента для работы с алюминием

Для сверления алюминиевых трубок подходят сверла из быстрорежущей стали (HSS) с покрытием TiN или TiAlN. Оптимальный угол заточки – 118–135°, что снижает налипание стружки и улучшает отвод тепла. Диаметр сверла выбирают на 0,1–0,2 мм меньше требуемого отверстия, чтобы компенсировать тепловое расширение алюминия. Для тонкостенных трубок (до 2 мм) используют сверла с укороченной рабочей частью, чтобы избежать заклинивания.

Основные типы сверл для алюминия:

• Спиральные HSS – универсальный вариант для большинства задач, но требуют охлаждения (масло или эмульсия).
• Кобальтовые (HSS-Co) – выдерживают высокие температуры, подходят для глубоких отверстий (свыше 10 мм).
• Ступенчатые – позволяют получать отверстия разного диаметра за один проход, но только для тонких стенок (до 3 мм).
• Перовые – для крупных отверстий (от 10 мм), но дают грубую поверхность и требуют фиксации трубки.

Инструмент должен обеспечивать стабильные обороты в диапазоне 800–3000 об/мин (зависит от диаметра сверла). Для ручного сверления подойдет дрель с регулировкой скорости и реверсом, для серийной работы – сверлильный станок с жестким креплением трубки. Обязательно используйте тиски или струбцины: алюминий мягкий, и смещение заготовки приведет к браку. При сверлении на высоких оборотах применяйте охлаждение сжатым воздухом или специальными смазками (например, WD-40).

Для чистовой обработки отверстий после сверления используйте развертки из твердого сплава или алмазные надфили. Если требуется высокая точность (допуск ±0,05 мм), выбирайте сверла с цилиндрическим хвостовиком и патрон с минимальным биением. Избегайте сверл с тупым углом заточки – они увеличивают усилие резания и деформируют кромки отверстия.

Разметка точек сверления на трубке с учетом кривизны

На трубках с радиусом кривизны менее 200 мм применяйте лазерный уровень или угольник с магнитной подошвой. Установите инструмент перпендикулярно касательной к поверхности в точке сверления, избегая отклонений свыше 0,3°. Для серийной разметки используйте координатно-разметочную машину с точностью позиционирования ±0,1 мм – это сокращает погрешность при повторяющихся операциях на 40%. При отсутствии оборудования нанесите базовую линию мелом по образующей трубки, затем отмеряйте расстояния штангенциркулем с глубиномером.

Для трубок с эллиптичностью свыше 2% проверяйте положение меток штангенрейсмасом. Установите иглу на 0,2 мм выше расчетной точки и корректируйте разметку по фактическому замеру. На алюминии марки АМг6 используйте керн с углом заточки 60° и усилием удара 2–3 кгс – это обеспечивает четкий центр без сколов. При сверлении отверстий диаметром более 8 мм предварительно засверлите направляющие лунки сверлом на 2 мм меньше конечного размера.

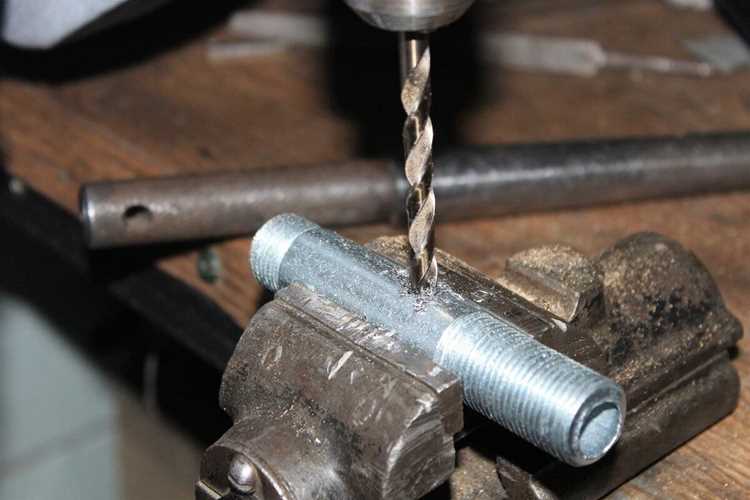

Крепление алюминиевой трубки перед началом сверления

Алюминий деформируется при давлении, поэтому фиксация трубки – критически важный этап. Используйте тиски с мягкими губками (нейлон, резина или алюминий) или струбцины с резиновыми накладками, чтобы избежать вмятин. Для трубок диаметром до 20 мм достаточно усилия зажима 5–7 кг/см², для толстостенных (3 мм и более) – до 10 кг/см². При сверлении тонкостенных трубок (менее 1,5 мм) подложите деревянный брусок или пластиковую вставку внутрь, чтобы предотвратить смятие стенок. Если трубка длинная (более 30 см), закрепите её в двух точках с шагом 15–20 см, чтобы исключить вибрацию.

1. Разметьте точки крепления на верстаке или столешнице, отступив от края трубки не менее 2 диаметров сверла.
2. При использовании тисков расположите трубку так, чтобы линия сверления была перпендикулярна губкам – это снизит риск прокручивания.
3. Для трубок с криволинейной поверхностью (например, овальных) применяйте V-образные призмы или самодельные опоры из фанеры с вырезанным пазом под профиль.
4. Проверьте надёжность фиксации, попытавшись сместить трубку вручную: она не должна двигаться даже на 0,5 мм.

Настройка скорости дрели для сверления алюминия без заусенцев

Алюминий – мягкий металл, склонный к налипанию на сверло при неправильной скорости. Оптимальный диапазон оборотов для сверл диаметром 3–6 мм составляет 1500–2500 об/мин. Для сверл 6–10 мм снижайте скорость до 800–1200 об/мин. Превышение этих значений приводит к перегреву, деформации кромок и образованию заусенцев. Используйте дрель с регулировкой оборотов и тахометром для точной настройки.

При сверлении тонкостенных трубок (толщина стенки до 1,5 мм) скорость должна быть минимальной в указанном диапазоне. Например, для сверла 4 мм – не более 1800 об/мин. Это предотвращает «затягивание» сверла в материал и сколы на выходе. Для толстостенных труб (3 мм и более) допустимо увеличение оборотов на 10–15%, но с обязательным охлаждением СОЖ или маслом.

Сверла из быстрорежущей стали (HSS) требуют корректировки скорости в зависимости от покрытия. Сверла с титановым напылением работают на 20% быстрее обычных HSS, но при этом сильнее нагреваются. Для них оптимальная скорость – 2000 об/мин для диаметра 5 мм. Без покрытия используйте 1600 об/мин. Кобальтовые сверла (HSS-Co) позволяют увеличить скорость на 25–30% без риска заусенцев.

Практический тест: начните с 1200 об/мин для сверла 5 мм, постепенно увеличивая скорость до появления чистого стружкоотвода. Если стружка становится мелкой и пылевидной – снизьте обороты на 300–400. При правильной настройке стружка должна выходить спиралью длиной 10–15 мм без оплавления краев. Запомните значение для последующих операций.

Техника сверления: угол входа и давление на инструмент

Угол входа сверла критически влияет на точность и качество отверстия. Для алюминиевых трубок диаметром до 10 мм оптимальный угол составляет 90° к поверхности – перпендикулярное положение исключает смещение сверла и образование заусенцев. При работе с тонкостенными трубками (толщина стенки <1,5 мм) допускается отклонение до 5° для снижения риска «провала» сверла, но только при использовании кондуктора или шаблона. Для трубок диаметром свыше 20 мм угол можно уменьшить до 85°, чтобы компенсировать увеличенную площадь контакта и снизить нагрузку на режущие кромки.

Давление на инструмент зависит от диаметра сверла и толщины стенки трубки:

• Сверла Ø2–4 мм: 5–8 кгс (для ручной дрели) или 10–15 Н·м (для станка). Превышение приводит к перегреву и «зализыванию» кромок.
• Сверла Ø5–8 мм: 10–15 кгс (ручной инструмент) или 20–30 Н·м (станок). При толщине стенки >3 мм давление увеличивают на 20–30%.
• Сверла Ø9–12 мм: 18–25 кгс. Обязательно используйте охлаждение (СОЖ или керосин) – алюминий склонен к налипанию на сверло при температуре выше 200°C.

Признаки неправильного давления: вибрация инструмента (слишком высокое), замедление вращения (чрезмерное), неравномерный выход стружки (недостаточное). Для трубок с толщиной стенки <1 мм применяйте сверла с углом заточки 118° и подачу не более 0,05 мм/об – это предотвратит деформацию материала. При сверлении под углом к оси трубки (например, 45°) давление снижают на 40%, а скорость вращения – на 25%, чтобы избежать увода сверла.

Охлаждение сверла и трубки во время работы

Алюминий плавится при 660°C, но уже при 200–250°C начинает налипать на сверло, снижая его стойкость и качество отверстия. Для охлаждения используйте СОЖ на водной основе с концентрацией 5–10% (например, эмульсол ЭГТ или аналоги) – подавайте ее непрерывно через систему капельного орошения или шприц объемом 50–100 мл. При сверлении тонкостенных трубок (толщина стенки до 1,5 мм) достаточно 1–2 капель в секунду, для толстостенных (3 мм и более) – 3–5 капель. Альтернатива – сжатый воздух под давлением 4–6 бар, направленный на зону резания под углом 30–45° к оси сверла; эффективен при скоростях вращения свыше 1500 об/мин.

При отсутствии СОЖ или компрессора применяйте периодическое охлаждение: через каждые 10–15 секунд работы погружайте сверло в емкость с машинным маслом И-20А или керосином на 3–5 секунд – это снижает температуру на 80–120°C. Трубку закрепляйте в тисках с медными или алюминиевыми губками, чтобы избежать локального перегрева от зажима. Не используйте воду без присадок – она вызывает коррозию алюминия и ускоряет износ сверла в 1,5–2 раза.

Удаление стружки и заусенцев после сверления

Стружка, образующаяся при сверлении алюминиевых трубок, имеет тенденцию налипать на кромки отверстий и внутренние стенки. Для её удаления используйте сжатый воздух под давлением 4–6 бар, направляя поток под углом 30–45° к поверхности. При отсутствии компрессора применяйте мягкую кисть из натуральной щетины – синтетические волокна могут поцарапать алюминий. Остатки стружки в труднодоступных местах извлекайте медной проволокой диаметром 0,8–1,2 мм, избегая стальных аналогов, которые оставляют микроцарапины.

Заусенцы на выходе сверла удаляйте вручную или механически. Для ручной обработки подходит шабер с твердосплавной пластиной (угол заточки 25–30°) или надфиль с мелкой насечкой (№ 2–3). Движения должны быть направлены от центра отверстия к краю, с усилием не более 2–3 кг. При механической обработке используйте зенковку с углом 90° и скоростью вращения 800–1200 об/мин – превышение оборотов ведёт к перегреву и деформации кромок.

Для контроля качества очистки применяйте лупу с 5–10-кратным увеличением или эндоскоп с подсветкой. Критерий чистоты: отсутствие видимых частиц стружки, заусенцев размером более 0,1 мм и царапин глубиной свыше 0,05 мм. При обнаружении дефектов повторяйте обработку до достижения требуемых параметров. В таблице ниже приведены инструменты и их характеристики для разных типов отверстий:

После удаления заусенцев промойте трубку в ультразвуковой ванне с раствором ПАВ (концентрация 3–5%) при температуре 40–50°C в течение 5–7 минут. Альтернатива – протирка безворсовой салфеткой, смоченной в изопропиловом спирте (99,9%). Избегайте ацетона и бензина – они вызывают коррозию алюминия при длительном контакте. Сушку проводите сжатым воздухом или в термошкафу при 60°C в течение 10 минут.

Для предотвращения повторного образования заусенцев при последующей обработке используйте сверла с подточкой поперечной кромки (угол 55–60°) и охлаждающую эмульсию на основе минеральных масел (вязкость 10–15 сСт при 40°C). Режимы сверления: скорость резания 60–90 м/мин, подача 0,1–0,2 мм/об. При работе с тонкостенными трубками (толщина стенки ≤ 1 мм) снижайте подачу до 0,05 мм/об и используйте сверла с углом при вершине 130–140°.

Окончательную проверку проводите методом капиллярного контроля с использованием проникающей жидкости (например, ЛЮМ1-ОВ). Нанесите состав на кромки отверстий, выдержите 10 минут, удалите излишки и осмотрите под УФ-лампой. Свечение в местах дефектов указывает на неполное удаление заусенцев или микротрещины. При обнаружении брака повторяйте обработку до полного устранения дефектов.
