Инфракрасный порт irda что это

Инфракрасный порт IrDA (Infrared Data Association) – это устаревший, но всё ещё встречающийся стандарт беспроводной передачи данных, использующий инфракрасное излучение с длиной волны от 850 до 900 нм. Разработанный в 1993 году, он обеспечивал скорость передачи до 16 Мбит/с (в версии IrDA 1.1) на расстоянии до 1 метра при прямой видимости между устройствами. Сегодня IrDA практически вытеснен Bluetooth и Wi-Fi, но его можно обнаружить в старых ноутбуках, пультах дистанционного управления и медицинском оборудовании.

Принцип работы IrDA основан на модуляции инфракрасного сигнала: передатчик (светодиод) генерирует импульсы света, которые принимаются фотодиодом на другом устройстве. Для корректной работы требуется угол обзора не более 30 градусов и отсутствие препятствий. Стандарт поддерживает полудуплексную связь, то есть данные передаются в одном направлении за раз. Максимальная задержка при установлении соединения составляет 500 мс, что делало его пригодным для передачи небольших объёмов данных – например, контактов, файлов или команд.

Ключевые ограничения IrDA: низкая помехоустойчивость (сигнал блокируется даже тонкими материалами), ограниченный радиус действия и необходимость точного позиционирования устройств. Однако у него есть преимущества – минимальное энергопотребление (до 5 мА в режиме ожидания) и отсутствие радиопомех. Если вы работаете со старым оборудованием, проверьте наличие драйверов для IrDA: в Windows поддержка встроена до версии 10, но может требовать ручной настройки через «Диспетчер устройств». Для Linux используйте пакет irda-utils.

При настройке соединения убедитесь, что оба устройства поддерживают один протокол: IrDA 1.0 (до 115,2 Кбит/с), IrDA 1.1 (до 4 Мбит/с) или Fast IrDA (до 16 Мбит/с). Избегайте использования IrDA под прямыми солнечными лучами или рядом с источниками тепла – это снижает стабильность связи. Если порт не определяется, проверьте физическое состояние светодиода (часто выгорает) или обновите прошивку устройства.

Какие устройства используют технологию IrDA и для каких задач

Технология IrDA нашла применение в узкоспециализированных устройствах, где критичны низкое энергопотребление и защита от помех. Медицинские пульсометры (например, Polar S610i) передавали данные на ПК через IrDA для анализа тренировок – скорость до 115,2 Кбит/с позволяла синхронизировать часовые записи без задержек. Промышленные контроллеры (Siemens S7-200) использовали IrDA для конфигурирования параметров оборудования в условиях сильных электромагнитных помех, где Bluetooth или Wi-Fi были ненадежны. В банковских терминалах (например, ранние модели VeriFone) IrDA обеспечивал безопасную передачу данных между считывателем карт и принтером чеков – длина волны 850–900 нм исключала перехват сигнала за пределами прямой видимости.

Карманные компьютеры начала 2000-х (Palm m500, HP iPAQ) активно применяли IrDA для обмена контактами, задачами и файлами между устройствами – стандарт IrOBEX позволял передавать vCard или vCal без дополнительного ПО. В фотоаппаратах (Canon PowerShot G3) IrDA использовался для дистанционного управления съемкой с ПК или пульта, что было востребовано в студийной фотографии. Автомобильные диагностические сканеры (например, для OBD-II) подключались через IrDA к ноутбукам для считывания ошибок ЭБУ – скорость 4 Мбит/с (IrDA Fast) сокращала время диагностики до секунд.

Современные устройства с IrDA встречаются редко, но технология сохранила нишу в военных и аэрокосмических системах, где требуется устойчивость к радиопомехам. Например, бортовые компьютеры самолетов (Airbus A320) используют IrDA для связи между модулями в условиях высокого электромагнитного фона. В лабораторном оборудовании (спектрометры Agilent) IrDA передает данные на ПК без риска искажений от Wi-Fi-сетей. Для задач, где критична физическая изоляция канала связи (например, передача ключей шифрования), IrDA остается актуальной благодаря отсутствию радиоизлучения.

Как устроен инфракрасный порт: основные компоненты и их функции

• Излучатель: Мощность светодиода ограничена 100 мВт для безопасности глаз, а угол излучения обычно составляет 30°. Для стабильной работы требуется ток 50–100 мА.
• Приемник: Чувствительность фотодиода – до -40 дБм, что позволяет принимать сигнал на расстоянии до 1 метра. Встроенный фильтр подавляет помехи от видимого света.
• Контроллер: Поддерживает скорости от 9,6 Кбит/с до 16 Мбит/с (в зависимости от версии IrDA). Использует полудуплексный режим: передача и прием не могут происходить одновременно.

Для корректной работы порта критически важна прямая видимость между устройствами – даже тонкий слой пыли или царапина на линзе снижает дальность на 20–30%. В современных реализациях контроллер интегрируется в микросхему UART или USB-моста, что упрощает подключение к ПК. При проектировании устройств с IrDA рекомендуется использовать экранирование от электромагнитных помех, так как ИК-приемники чувствительны к наводкам от импульсных источников питания.

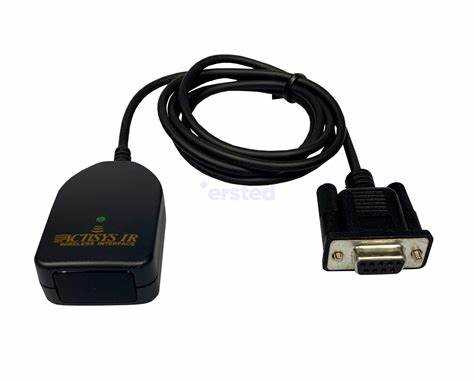

Принцип передачи данных через IrDA: модуляция и протоколы связи

IrDA использует инфракрасное излучение с длиной волны 850–900 нм для передачи данных. Основной метод модуляции – импульсно-позиционная модуляция (PPM), где информация кодируется положением коротких импульсов в фиксированных временных слотах. В стандарте IrDA SIR (Serial Infrared) применяется RZ-кодирование (Return-to-Zero): логическая «1» передаётся как импульс длительностью 3/16 битового интервала, а «0» – как его отсутствие. Для скоростей выше 1,152 Мбит/с (FIR, VFIR) используется 4PPM, где каждые 2 бита данных кодируются положением одного из четырёх возможных импульсов в 500-наносекундном окне.

Протоколы IrDA делятся на три уровня: физический (IrPHY), канальный (IrLAP) и сетевой (IrLMP). IrPHY определяет электрические и оптические параметры, включая мощность передатчика (40–500 мВт/см²) и угол расходимости луча (≤30°). IrLAP реализует полудуплексный обмен с контролем доступа к среде (MAC) на основе механизма «запрос-ответ» и коррекцией ошибок через CRC-16. Таблица ниже показывает ключевые параметры протоколов:

Для обеспечения надёжности связи IrDA использует адаптивную регулировку мощности. Приёмник измеряет уровень сигнала и отправляет передатчику команду на снижение мощности, если она превышает -30 дБм (для FIR). Это минимизирует помехи и продлевает срок службы батареи. В протоколе IrCOMM (эмуляция последовательного порта) применяется буферизация данных с динамическим размером окна (от 1 до 127 байт), что позволяет оптимизировать пропускную способность при изменяющихся условиях связи.

Ограничения IrDA связаны с требованиями прямой видимости и чувствительностью к помехам от естественного освещения. Для фильтрации фонового шума используются оптические фильтры с полосой пропускания 850–900 нм и электронные схемы подавления постоянной составляющей. В режиме FIR приёмник должен различать импульсы длительностью 125 нс, что требует использования фотодиодов с временем отклика ≤50 нс и усилителей с полосой пропускания ≥8 МГц.

При разработке устройств с IrDA рекомендуется соблюдать следующие параметры: угол установки передатчика/приёмника ≤15° от оси, расстояние между устройствами ≤0,5 м для VFIR, использование протокола TinyTP для сегментации больших пакетов (максимальный размер сегмента – 2048 байт). Для тестирования связи применяют анализаторы протоколов IrDA, например, Ellisys IR Analyzer, которые позволяют декодировать пакеты на всех уровнях стека и выявлять нарушения временных характеристик (например, задержку ответа >500 мс в IrLAP).

Скорость и дальность работы IrDA: ограничения и реальные показатели

Стандарт IrDA определяет несколько скоростных режимов, от SIR (9,6–115,2 Кбит/с) до VFIR (16 Мбит/с). На практике большинство устройств работают в режиме FIR (4 Мбит/с), так как он обеспечивает баланс между энергопотреблением и производительностью. Режим VFIR встречается редко из-за высоких требований к аппаратной части и ограниченной совместимости.

Дальность передачи IrDA ограничена 1 метром при угле обзора ±15°. На расстоянии 20–30 см скорость падает на 20–30% из-за рассеивания сигнала. При угле отклонения более 30° связь прерывается полностью. Для стабильной работы рекомендуется располагать устройства на расстоянии не более 50 см друг от друга, избегая препятствий между приёмником и передатчиком.

Реальная скорость передачи данных зависит от качества инфракрасных модулей. Дешёвые компоненты снижают пропускную способность до 1–2 Мбит/с даже в режиме FIR. Профессиональные устройства, например, медицинские приборы или промышленные контроллеры, поддерживают заявленные 4 Мбит/с, но требуют калибровки оптики и точного позиционирования.

Внешние факторы, такие как солнечный свет или искусственное освещение с ИК-компонентом (галогенные лампы, некоторые LED), создают помехи. В таких условиях скорость может снижаться на 40–60%, а дальность – до 30–40 см. Для минимизации помех используют экранирование или работают в затемнённых условиях.

Стандарт IrDA не поддерживает мультиплексирование: одновременно может работать только одна пара устройств. При попытке подключения третьего устройства связь прерывается. Это ограничение делает IrDA непригодным для сетей с несколькими узлами, но оптимальным для точечной передачи данных, например, между смартфоном и принтером.

Энергопотребление IrDA-модулей варьируется от 5 мА в режиме ожидания до 100 мА при активной передаче. На максимальной скорости VFIR потребление может достигать 200 мА, что критично для портативных устройств. Производители часто ограничивают скорость до 1 Мбит/с для продления времени автономной работы.

Для проверки реальных показателей используют специализированные тесты, например, передачу файла фиксированного размера (100 МБ) с замером времени. На расстоянии 30 см при отсутствии помех скорость FIR составляет 3,8–4 Мбит/с, на 1 метре – 2,5–3 Мбит/с. При угле отклонения 10° скорость падает до 3 Мбит/с на 30 см. Эти данные актуальны для устройств с сертифицированными IrDA-модулями (например, Sharp GP2W0116YP0F).

Как настроить соединение между устройствами через IrDA пошагово

Перед началом убедитесь, что оба устройства поддерживают IrDA и имеют включенные инфракрасные порты. Стандарт IrDA работает на расстоянии до 1 метра при прямой видимости между приёмником и передатчиком. Угол отклонения не должен превышать 30 градусов – иначе сигнал будет потерян. Проверьте наличие драйверов: в Windows они обычно устанавливаются автоматически, но для Linux может потребоваться пакет irda-utils.

Активируйте IrDA на обоих устройствах. На ноутбуках и КПК это делается через BIOS (пункт «Infrared Port» или «IrDA») или в настройках ОС. В Windows: Панель управления → Устройства и принтеры → Добавить устройство → Инфракрасный порт. На Android-устройствах с поддержкой IrDA включите опцию в разделе «Беспроводные сети» или «Подключения». Если порт не обнаруживается, обновите прошивку или драйверы.

1. Расположите устройства так, чтобы инфракрасные порты были направлены друг на друга. Расстояние – 20–50 см для стабильной связи. Избегайте попадания прямых солнечных лучей или яркого искусственного освещения на сенсоры.
2. На первом устройстве откройте файл или приложение для передачи данных (например, «Отправить через IrDA» в контекстном меню файла). Выберите второй аппарат из списка обнаруженных.
3. На втором устройстве подтвердите запрос на подключение. В некоторых ОС (например, Symbian) потребуется ввести PIN-код – по умолчанию это 0000 или 1234.
4. Дождитесь завершения передачи. Скорость обмена зависит от версии IrDA: 1.0 – до 115,2 Кбит/с, 1.1 – до 4 Мбит/с, Fast IrDA – до 16 Мбит/с. При обрыве связи повторите попытку, уменьшив расстояние.

После завершения передачи отключите IrDA для экономии энергии. В Windows это делается через Диспетчер устройств → Инфракрасные устройства → Отключить. На мобильных устройствах выключите опцию в настройках. Если соединение не устанавливается, проверьте:

• Версию IrDA на обоих устройствах – они должны быть совместимы (например, IrDA 1.1 не работает с IrDA 1.0 на максимальной скорости).
• Наличие помех: металлические предметы, работающие микроволновки или другие ИК-устройства (например, пульты ДУ) могут мешать.
• Состояние портов: очистите их от пыли мягкой безворсовой тканью.

Для продвинутых пользователей: настройте параметры IrDA вручную. В Windows через regedit измените ключ HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\IrDA – задайте скорость (BaudRate) и тайм-аут (DiscoveryTimeout). В Linux используйте команды irattach и irdadump для диагностики. При передаче больших файлов (>10 МБ) разбейте их на части – IrDA не поддерживает возобновление прерванных сеансов.
