GND (Ground) на усилителе – это опорная точка электрической цепи, к которой привязаны все напряжения в схеме. В аудиотехнике неправильное подключение земли может привести к наводкам, фоновым шумам и даже повреждению компонентов. Основная задача GND – обеспечить стабильный нулевой потенциал, от которого отсчитываются сигналы и питание.
В усилителях мощности GND часто разделяют на силовой (для питания) и сигнальный (для аудиотракта). Силовой GND соединяется с минусом источника питания и корпусом, а сигнальный – с общим проводом входных и выходных цепей. Смешивание этих земель без развязки вызывает земляные петли, проявляющиеся как низкочастотный гул (50/100 Гц).
Для минимизации помех используют звездообразную топологию подключения GND: все заземляющие провода сводятся к одной точке, обычно рядом с фильтрующими конденсаторами блока питания. Сечение проводников должно быть не менее 1,5 мм² для токов до 5 А и 2,5 мм² для более мощных усилителей. В высококачественных конструкциях применяют раздельные шины земли для аналоговых и цифровых цепей.
При монтаже усилителя избегайте параллельного прокладывания сигнальных и силовых проводов – это усиливает наводки. Если корпус металлический, заземляйте его только в одной точке, иначе образуется дополнительная петля. Для проверки качества заземления измерьте сопротивление между GND и корпусом: оно не должно превышать 0,1 Ом. В импульсных усилителях (класс D) особое внимание уделяют экранированию – сигнальный GND должен быть изолирован от силового.
GND на усилителе: что это и зачем нужно
Существует три основных типа заземления в усилителях:
- Силовое заземление – соединяется с корпусом и защитным контуром сети (PE). Отвечает за безопасность, предотвращая поражение током при пробое изоляции.
- Сигнальное заземление – отдельная шина для аудиосигнала, минимизирующая наводки от цифровых цепей или импульсных источников питания. В профессиональных усилителях используется «звездная» топология: все сигнальные GND сходятся в одной точке, исключая петли.
- Заземление питания – общий провод для обратных токов стабилизаторов и фильтрующих конденсаторов. В схемах с двухполярным питанием (±15 В и выше) критично симметричное расположение GND относительно положительного и отрицательного плеч.
Типичные ошибки при работе с GND усилителя:
- Объединение силового и сигнального заземления в одной точке. Это приводит к проникновению сетевых помех в аудиотракт. Решение: разделить шины и соединить их только в одной контрольной точке, например, у входного разъема.
- Использование тонких проводов для GND. При токе 5 А и длине провода 30 см падение напряжения на 0,1 Ом составит 0,5 В – достаточно для искажения сигнала. Рекомендуемый диаметр провода: не менее 1,5 мм² для аналоговых цепей и 2,5 мм² для силовых.
- Игнорирование паразитных индуктивностей. В импульсных усилителях (например, класса D) даже 10 нГн на дорожке GND может вызвать выбросы напряжения до 5 В при коммутации. Решение: использовать широкие медные полигоны на печатной плате.

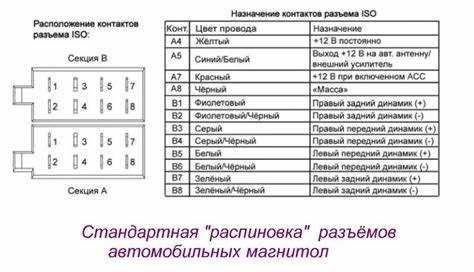

В автомобильных усилителях GND имеет дополнительные нюансы. Кузов машины служит общим проводником, но его сопротивление может достигать 0,5 Ом из-за окисления контактов. Это вызывает падение напряжения питания и «пролезание» помех от генератора или системы зажигания. Для стабильной работы:
- Подключайте GND усилителя к кузову болтом М8 с шайбой Гровера, предварительно зачистив поверхность до металла.
- Используйте отдельный провод GND сечением не менее 25 мм², проложенный напрямую к минусовой клемме аккумулятора.
- Избегайте подключения GND к точкам с высоким током (стартер, лебедка) – это создает общие цепи с другими потребителями.
Для проверки качества GND используйте осциллограф с дифференциальным пробником. Измерьте напряжение между сигнальным GND и корпусом усилителя: при правильной разводке оно не должно превышать 5 мВ на частоте 50 Гц и 1 мВ на частотах выше 1 кГц. Если помехи выше – ищите петли заземления или некачественные соединения. В высокочастотных усилителях (например, для гитарных эффектов) дополнительно контролируйте импеданс GND на частотах до 1 МГц: он должен быть ниже 0,1 Ом.
Как правильно подключить GND к усилителю звука
При подключении к источнику питания соединяйте GND усилителя с минусовой шиной блока питания напрямую, без промежуточных разъёмов или клеммников, если ток превышает 5 А. Для многоканальных систем используйте звездообразную топологию заземления: все GND-цепи сводите к одной центральной точке, исключая параллельные пути. Проверяйте качество контакта: окисленные или слабо затянутые соединения увеличивают сопротивление и создают помехи. При работе с импульсными источниками питания дополнительно устанавливайте LC-фильтр (например, 100 мкГн + 1000 мкФ) между GND усилителя и шиной питания, чтобы подавить высокочастотные наводки.
Разница между сигнальной и силовой землёй в аудиосистемах
Смешивание этих земель приводит к появлению фона частотой 50/100 Гц, щелчкам при коммутации реле или модуляции сигнала помехами от ШИМ-регуляторов. В профессиональных установках применяют гальваническую развязку: оптроны для цифровых сигналов или трансформаторы для аналоговых, а также разделяют печатные дорожки на плате с зазором не менее 3 мм. Для автомобильных аудиосистем рекомендуется подключать силовую землю непосредственно к минусовой клемме аккумулятора, а сигнальную – к кузову в одной точке, избегая штатной проводки, которая часто служит источником наводок.
Почему некачественное заземление вызывает помехи и фон
Петли заземления возникают, когда GND подключён к нескольким точкам с разным потенциалом, например, через корпус усилителя и экран кабеля. Ток, протекающий по петле, индуцирует ЭДС в соседних проводниках, пропорциональную площади контура и скорости изменения магнитного поля. Для частоты 50 Гц и площади петли 0,1 м² наведённое напряжение может достигать 1 мВ – критический уровень для чувствительных входов с импедансом 10 кОм.
Эффект антенны проявляется, когда длинные провода заземления начинают принимать электромагнитные помехи. Длина провода в 1 м на частоте 1 МГц становится четвертьволновым вибратором, эффективно преобразуя радиопомехи в напряжение. В системах с высоким коэффициентом усиления (например, микрофонные предусилители) это приводит к проникновению GSM-сигналов или Wi-Fi-шумов в аудиотракт.
Окисление контактов или использование тонких проводов увеличивает сопротивление заземления. При токе 5 А и сопротивлении 0,5 Ом падение напряжения достигает 2,5 В – достаточно для срабатывания защитных цепей или искажения сигнала. В цифровых системах это вызывает сбои синхронизации, в аналоговых – нелинейные искажения из-за смещения рабочей точки транзисторов.
Неправильная топология заземления – например, последовательное подключение мощных и слаботочных цепей к одной шине – приводит к протеканию возвратных токов через общий проводник. Ток потребления усилителя класса D (до 10 А) модулирует потенциал GND, наводя помехи на входные каскады. Решение: разделение заземлений на аналоговое, цифровое и силовое с объединением только в одной точке – обычно у источника питания.
В системах с импульсными источниками питания некачественное заземление усиливает высокочастотные выбросы. Токи переключения MOSFET-транзисторов (до 20 А/нс) создают индуктивные всплески напряжения на паразитной индуктивности проводников. Без низкоимпедансного заземления эти выбросы проникают в сигнальные цепи, вызывая джиттер в аудио или сбои в АЦП. Рекомендуется использовать многослойные платы с выделенными слоями GND и керамические конденсаторы 100 нФ между питанием и землёй у каждого активного компонента.
Для диагностики проблем заземления используйте осциллограф с дифференциальным пробником: измерьте напряжение между предполагаемой «землёй» и истинной опорной точкой (например, корпусом источника питания). При наличии переменной составляющей выше 10 мВ на частоте сети или гармониках переключения ИИП требуется переработка схемы заземления. В критических случаях применяйте изолированные DC-DC преобразователи или оптические развязки для разрыва паразитных контуров.
Какие провода использовать для GND: сечение и материал
Сечение провода GND зависит от тока, протекающего через усилитель. Для маломощных устройств (до 50 Вт) достаточно 1–1,5 мм². При мощности 100–200 Вт минимальное сечение – 2,5 мм². Для усилителей свыше 300 Вт рекомендуется 4–6 мм², а в автомобильных системах с токами 50–100 А – 10–25 мм². Недостаточное сечение вызывает падение напряжения и нагрев, что снижает эффективность и может привести к повреждению оборудования.
Материал провода критически важен для стабильности GND. Медь – оптимальный выбор благодаря низкому удельному сопротивлению (0,0175 Ом·мм²/м) и высокой проводимости. Алюминий дешевле, но имеет большее сопротивление (0,028 Ом·мм²/м) и склонен к окислению, что ухудшает контакт. Для силовых цепей алюминий не рекомендуется. В условиях вибрации (например, в автомобилях) используют многожильные провода – они гибче и устойчивее к обрывам.
Для аудиосистем с высокими требованиями к чистоте сигнала (например, Hi-Fi усилители) применяют бескислородную медь (OFC). Её сопротивление на 10–15% ниже стандартной меди, что минимизирует потери и помехи. В бюджетных решениях допустима электротехническая медь, но с обязательной проверкой на отсутствие примесей. Серебряное покрытие контактов улучшает проводимость, но не оправдано для основной длины провода из-за высокой стоимости.
В таблице приведены рекомендуемые сечения для разных токов и условий эксплуатации:
| Ток, А | Сечение меди, мм² | Сечение алюминия, мм² | Применение |
|---|---|---|---|
| до 5 | 0,75–1,0 | 1,0–1,5 | Маломощные усилители, предварительные каскады |
| 5–15 | 1,5–2,5 | 2,5–4,0 | Усилители до 100 Вт, домашние аудиосистемы |
| 15–30 | 4,0–6,0 | 6,0–10,0 | Усилители 200–400 Вт, сабвуферы |
| 30–50 | 10,0–16,0 | 16,0–25,0 | Автомобильные усилители, мощные блоки питания |
| 50–100 | 25,0–35,0 | 35,0–50,0 | Профессиональные аудиосистемы, концертное оборудование |
Для соединения GND с шасси или корпусом усилителя используют короткие провода большого сечения (не менее 6 мм² для токов свыше 20 А). Длинные участки GND должны быть минимальны – каждый дополнительный метр увеличивает сопротивление и риск наводок. В автомобилях заземление крепят непосредственно к кузову болтовым соединением с шайбами Гровера для предотвращения ослабления контакта из-за вибрации.
Изоляция провода GND должна выдерживать рабочее напряжение и температуру. Для низковольтных цепей (до 60 В) подходит ПВХ-изоляция, для высоковольтных (свыше 100 В) – силиконовая или тефлоновая. В условиях повышенной влажности или агрессивных сред (например, в морских системах) применяют провода с двойной изоляцией или специальным покрытием. Цвет изоляции GND стандартно чёрный, но в сложных системах допустимо использовать жёлто-зелёный для однозначной идентификации.
Где лучше брать точку заземления на кузове автомобиля
Выбор точки заземления на кузове критически влияет на стабильность работы усилителя и минимизацию помех. Оптимальные места:
- Болт крепления сиденья или ремня безопасности – заводские точки с надёжным контактом, часто оцинкованные, с низким сопротивлением (менее 0.1 Ом). Избегайте ржавых или окрашенных участков.
- Шпильки кузова в моторном отсеке – например, крепление аккумулятора или генератора, но только если они не изолированы от кузова. Проверяйте мультиметром на отсутствие падения напряжения.
- Металлические кронштейны багажника – подходят для задних усилителей, но требуют зачистки до голого металла и обработки антикоррозийным составом (например, медной пастой).
Не используйте:
- Точки с пластиковыми вставками или герметиком (например, крепления бамперов).
- Тонкие панели кузова (двери, капот) – высокое сопротивление и вибрации ухудшают контакт.
- Заземление на минусовую клемму аккумулятора – создаёт петли заземления, особенно при параллельном подключении к стартеру или генератору.
Для проверки качества заземления измерьте сопротивление между выбранной точкой и минусом аккумулятора – оно не должно превышать 0.2 Ом. При монтаже используйте кабель сечением не менее 16 AWG (для маломощных усилителей) или 4 AWG (для систем свыше 500 Вт), обжимайте наконечники гильзами под пресс и фиксируйте болтами с гроверными шайбами. После установки нанесите диэлектрическую смазку на соединение, чтобы предотвратить окисление.
Как проверить качество GND с помощью мультиметра
Перед началом измерений переключите мультиметр в режим проверки сопротивления на пределе 200 Ом или ниже. Убедитесь, что усилитель отключен от сети и других источников питания. Подключите один щуп к точке GND на плате усилителя, второй – к корпусу устройства или клемме заземления, если она предусмотрена конструкцией.
Нормальное сопротивление между GND и корпусом должно составлять менее 0,5 Ом. Значения выше 1 Ом указывают на плохой контакт, окисление или недостаточную площадь сечения проводников. Если мультиметр показывает OL (обрыв), проверьте целостность дорожек на плате или кабелей заземления.
Для проверки стабильности GND под нагрузкой подключите усилитель к источнику питания и включите его. Измерьте напряжение между GND и отрицательной клеммой источника питания. Допустимое отклонение – не более ±50 мВ. Превышение этого значения говорит о падении напряжения из-за высокого сопротивления заземления.
Проверьте разность потенциалов между GND усилителя и GND других устройств в системе (например, источника сигнала). Подключите щупы мультиметра в режиме измерения постоянного напряжения 200 мВ к соответствующим точкам. Идеальное значение – 0 В, допустимое – до ±10 мВ. Большие отклонения вызывают фон, помехи и искажения сигнала.
Используйте режим прозвонки диодов для проверки качества пайки и контактов. Подключите щупы к GND и соседним точкам на плате. Звуковой сигнал должен быть четким, без прерываний. Если сигнал пропадает или звучит с перебоями, очистите контакты от окислов или перепаяйте соединения.
При наличии осциллографа измерьте уровень шумов на линии GND. Подключите пробник к точке GND и общему проводу источника питания. Амплитуда шумов не должна превышать 10 мВ в диапазоне частот до 20 кГц. Высокий уровень шумов указывает на плохую фильтрацию или наводки от импульсных источников питания.
Если усилитель имеет отдельные аналоговые и цифровые земли, проверьте сопротивление между ними. Оно должно быть менее 0,1 Ом. Превышение этого значения приводит к проникновению цифровых помех в аналоговый тракт. В таких случаях пересмотрите топологию платы или добавьте ферритовые бусины.
Для финальной проверки подайте на вход усилителя тестовый сигнал (например, синусоиду 1 кГц) и прослушайте выходной сигнал. Наличие фона, щелчков или искажений при стабильных показаниях мультиметра указывает на скрытые проблемы с GND, требующие анализа схемы или замены компонентов.
