Что можно сделать из старого мультиметра

Мультиметр, даже если он морально устарел или имеет ограниченный функционал, остаётся ценным инструментом. Вместо того чтобы отправлять его на полку или в утиль, можно адаптировать его для решения конкретных задач. Ниже – десять проверенных способов, где старый прибор пригодится не хуже нового.

Первое – проверка автомобильной электрики. Даже базовый мультиметр с функцией измерения напряжения и сопротивления справится с диагностикой аккумулятора, генератора или проводки. Например, замер напряжения на клеммах АКБ при работающем двигателе должен показывать 13,8–14,4 В – отклонение от этого диапазона сигнализирует о проблемах с зарядкой. Сопротивление высоковольтных проводов не должно превышать 10 кОм на метр длины.

Второе – диагностика бытовой техники. Холодильники, стиральные машины и микроволновки часто выходят из строя из-за неисправных термодатчиков, ТЭНов или моторов. Мультиметр поможет прозвонить нагревательный элемент (сопротивление исправного ТЭНа мощностью 2 кВт – около 24 Ом) или проверить целостность обмоток двигателя. Для этого достаточно переключить прибор в режим измерения сопротивления и приложить щупы к контактам.

Третье – анализ сетевых кабелей и розеток. Перебои в работе интернета или электропитания часто связаны с повреждёнными проводами. С помощью мультиметра можно проверить целостность витой пары (каждая жила должна прозваниваться с сопротивлением менее 1 Ом) или измерить напряжение в розетке (должно быть 220–240 В при нагрузке). Если прибор показывает 0 В – проблема в обрыве цепи или неисправности автомата.

Четвёртое – тестирование электронных компонентов. Конденсаторы, резисторы, диоды и транзисторы легко проверить на работоспособность. Например, электролитический конденсатор ёмкостью 1000 мкФ должен показывать сопротивление, плавно растущее от 0 до бесконечности при измерении в режиме омметра. Диод в прямом включении даёт падение напряжения 0,6–0,7 В, в обратном – бесконечность.

Пятое – контроль заряда батареек и аккумуляторов. Щелочные батарейки типа AA считаются разряженными при напряжении ниже 1,2 В, литиевые – ниже 3 В. Для NiMH-аккумуляторов критическое значение – 1 В на элемент. Мультиметр поможет отбраковать негодные элементы и продлить срок службы устройств.

Как проверить работоспособность батареек и аккумуляторов

Подключите мультиметр в режиме измерения постоянного напряжения (DCV) на предел 20 В. Щупы прижмите к контактам батарейки: красный – к «+», чёрный – к «−». Свежая щелочная батарейка AA/AAA выдаёт 1,5–1,6 В без нагрузки, NiMH-аккумулятор – 1,2–1,3 В. Если напряжение ниже 1,2 В для щелочных или 1,0 В для NiMH, элемент разряжен. Для литиевых батареек (CR2032, 18650) проверяйте порог: 3,0 В и выше – рабочее состояние, ниже 2,5 В – требует замены.

Для оценки ёмкости под нагрузкой используйте резистор 10 Ом (для AA/AAA) или 5 Ом (для аккумуляторов 18650). Подключите его параллельно батарейке на 5–10 секунд, затем измерьте напряжение. Если оно просело ниже 1,1 В (щелочные) или 0,9 В (NiMH), элемент не держит нагрузку. У литиевых батарей падение ниже 2,8 В под нагрузкой указывает на потерю ёмкости. Записывайте показания – сравнение с предыдущими замерами выявит деградацию.

Способы диагностики неисправностей в бытовой электронике

Проверка напряжения на входе блока питания – первый шаг при диагностике неработающего устройства. Подключите мультиметр в режиме измерения постоянного напряжения (DC) к выходным контактам адаптера. Для большинства бытовых приборов нормальное значение – 5 В, 9 В, 12 В или 19 В с допуском ±5%. Если показания ниже на 10–15%, проблема в адаптере или кабеле. При нулевых значениях прозвоните шнур на обрыв: сопротивление исправного провода не превышает 1–2 Ом.

Тестирование конденсаторов на плате требует отключения питания и разряда элементов. Переведите мультиметр в режим проверки ёмкости (если есть) или используйте режим прозвонки. Заряженный конденсатор покажет кратковременное сопротивление, падающее до бесконечности. Если прибор сразу показывает 0 Ом – конденсатор пробит. Для электролитических моделей проверьте ESR (эквивалентное последовательное сопротивление) косвенно: исправный элемент должен давать плавное изменение сопротивления при подключении щупов.

Поиск короткого замыкания на плате выполняется в режиме прозвонки. Подключите один щуп к общей шине (земле), вторым последовательно касайтесь контактных площадок. Звуковой сигнал или низкое сопротивление (менее 10 Ом) указывает на замыкание. Для локализации используйте тепловизор или тактильный метод: после подачи питания на 5–10 секунд прикоснитесь к компонентам – неисправный элемент нагреется сильнее остальных.

Проверка целостности проводов и кабелей в домашних условиях

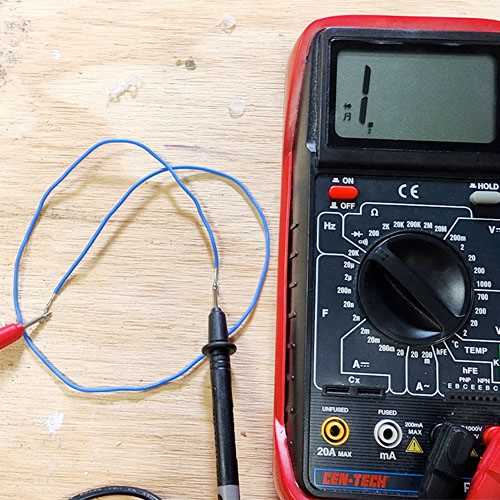

Старый мультиметр в режиме прозвонки (символ диода или звукового сигнала) – инструмент для быстрой диагностики обрывов в проводах. Установите щупы на концы проверяемого участка: непрерывный звуковой сигнал или сопротивление близкое к 0 Ом указывает на исправность. Для кабелей с несколькими жилами прозванивайте каждую отдельно, маркируя их скотчем или маркером, чтобы избежать путаницы при сборке.

Перед проверкой отключите питание цепи и разрядите конденсаторы, если работаете с блоками питания или платами. Для длинных кабелей (например, сетевых или аудио) используйте метод «половинного деления»: найдите середину провода, прозвоните половину, затем повторите для дефектного участка. Это сокращает время поиска обрыва в 2–3 раза по сравнению с последовательной проверкой.

Для проверки экранированных кабелей (например, коаксиальных) замеряйте сопротивление между центральной жилой и оплеткой: при обрыве экрана значение будет стремиться к бесконечности. Если мультиметр показывает сопротивление в десятки Ом – экран поврежден частично. В таких случаях замените кабель или восстановите пайку экрана на поврежденном участке.

При прозвонке многожильных кабелей (например, автомобильной проводки) используйте зажимы-«крокодилы» для фиксации щупов на одном конце, а второй щуп перемещайте по жилам. Записывайте показания в таблицу, чтобы сопоставить их с цветовой маркировкой. Для ускорения процесса подключите один щуп к общему проводу (массе), а второй – к проверяемой жиле.

Измерение напряжения в розетках и удлинителях для безопасности

Проверка напряжения в розетке мультиметром – первый шаг перед подключением чувствительной техники. Установите режим измерения переменного напряжения (ACV) на диапазон 200–750 В. Вставьте щупы в гнёзда розетки: красный – в фазу (правый контакт), чёрный – в ноль (левый). Нормальное значение – 220–240 В. Отклонения свыше ±10% (ниже 198 В или выше 264 В) указывают на проблемы с проводкой или перегрузку сети. Для удлинителей проверяйте каждый контакт отдельно, особенно если кабель подвергался механическим повреждениям.

Неисправные удлинители часто становятся причиной пожаров. Измерьте напряжение между фазой и заземлением (если есть третий контакт): разница не должна превышать 5 В. Если мультиметр показывает 0 В – заземление отсутствует или оборвано. Проверьте также сопротивление изоляции между жилами кабеля в режиме омметра (диапазон 20 МОм): значение ниже 1 МОм свидетельствует о пробое. При обнаружении дефектов замените удлинитель или отремонтируйте его, предварительно обесточив.

Для точной диагностики используйте функцию «прозвонки» мультиметра. Замкните щупы на концах удлинителя: звуковой сигнал подтвердит целостность цепи. Если сигнала нет – обрыв провода. Проверьте вилку и розетку на наличие окисления или оплавления контактов: даже незначительные повреждения увеличивают сопротивление и приводят к нагреву. Регулярные замеры (раз в 3–6 месяцев) снижают риск короткого замыкания на 70%.

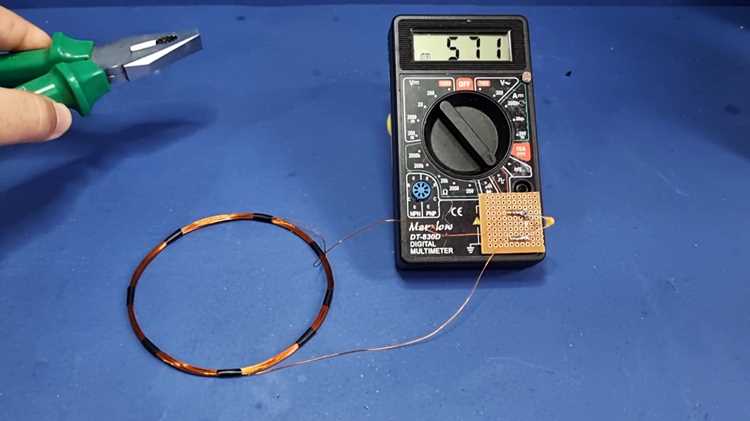

Тестирование светодиодов и ламп накаливания перед установкой

Перед монтажом проверьте светодиоды на работоспособность, подключив их к источнику постоянного тока 3–5 В через резистор 220–470 Ом. Мультиметр в режиме измерения напряжения (20 В DC) поможет зафиксировать падение напряжения на диоде: для белых и синих светодиодов оно составит 2,8–3,6 В, для красных и желтых – 1,8–2,2 В. Если напряжение отсутствует или равно нулю, диод неисправен. Для проверки полярности используйте режим прозвонки: при правильном подключении светодиод слабо засветится.

Лампы накаливания тестируйте в режиме измерения сопротивления (200 Ом). Исправная лампа мощностью 60 Вт покажет сопротивление 60–80 Ом, 100 Вт – 30–50 Ом. Если мультиметр отображает бесконечность (OL), нить накала оборвана. При проверке галогенных ламп учитывайте, что их сопротивление в холодном состоянии в 10–15 раз ниже рабочего, поэтому ориентируйтесь на номинальные значения мощности.

Для проверки светодиодных ламп с цоколем E27 или E14 подключите их к сети через патрон с выключателем. Мультиметр в режиме переменного напряжения (750 В AC) измерьте напряжение на входе лампы: оно должно соответствовать номиналу сети (220–240 В). Если лампа не загорается, проверьте целостность встроенного драйвера, измерив сопротивление между контактами цоколя – исправный драйвер покажет 1–10 МОм. При коротком замыкании (0 Ом) лампа подлежит замене.

При тестировании ламп с регуляторами яркости (диммерами) подключите их через диммер и измерьте выходное напряжение мультиметром в режиме AC. Плавно изменяйте яркость: напряжение должно меняться в пределах 50–220 В. Если лампа мигает или не регулируется, проверьте совместимость диммера с типом лампы (для светодиодных ламп требуются специальные диммеры с низким порогом регулировки).

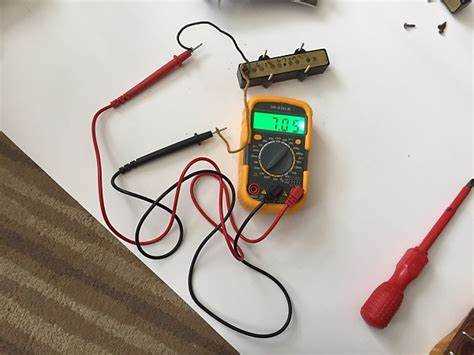

Определение полярности и распиновки неизвестных разъёмов

Старый мультиметр – незаменимый инструмент для работы с немаркированными или нестандартными разъёмами. Начинайте с визуального осмотра: ищите ключи, выступы или асимметрию корпуса, которые часто указывают на ориентацию. Если разъём симметричный, переходите к измерениям.

Для определения полярности питания используйте режим постоянного напряжения (DCV) на пределе 20 В. Подключите чёрный щуп к предполагаемой «земле» (обычно это корпус устройства или экран кабеля), а красным поочерёдно касайтесь контактов. Положительное напряжение на дисплее укажет на «+», отрицательное – на «-«. Записывайте значения: например, +5 В на контакте 1 и -3,3 В на контакте 3.

Распиновку сигнальных линий проверяйте в режиме прозвонки (или сопротивления 200 Ом). Замкните щупы между собой – мультиметр должен показать 0 Ом. Затем поочерёдно прозванивайте пары контактов. Если сопротивление близко к нулю, контакты связаны (например, это дифференциальная пара или общий провод). Для USB-разъёмов типовые пары: контакты 2–3 (D+ и D-) и 1–4 (+5 В и GND).

• Для разъёмов с неизвестной функцией используйте режим переменного напряжения (ACV). Например, в аудиоразъёмах (3,5 мм TRS) центральный контакт – сигнал, крайние – земля и питание микрофона. Подайте тестовый сигнал (например, с телефона) и измерьте напряжение между контактами: переменное напряжение 0,1–1 В укажет на аудиолинию.
• При работе с разъёмами питания (например, круглыми 5,5×2,1 мм) сначала ищите землю: подключите чёрный щуп к металлическому корпусу устройства, красным проверяйте контакты. Если на одном из них напряжение близко к нулю – это GND. Остальные контакты – питание или сигналы.

Для сложных разъёмов (например, DB9, RJ45) используйте документацию или эталонные схемы. Но если их нет, прозванивайте каждый контакт относительно корпуса или известной земли. Записывайте результаты в таблицу: контакт – сопротивление – напряжение. Например:

При проверке разъёмов с защитой от переполюсовки (например, автомобильных прикуривателей) используйте диодный режим мультиметра. Подключите красный щуп к контакту, чёрный – к корпусу. Если диод открыт (показания 0,3–0,7 В), контакт – «+». Если показаний нет или они высокие (1 В и более) – это «-«.

Для разъёмов с несколькими уровнями напряжения (например, ATX-питания) сначала определите шину +5 В и +12 В. Подключите нагрузку (например, резистор 100 Ом) между предполагаемым «+» и GND. Если напряжение не проседает – линия исправна. Затем прозвоните остальные контакты: например, в 24-пиновом ATX контакты 1, 2, 4, 6, 19, 20 – +5 В, 10, 11 – +12 В.

Фиксируйте результаты. Сфотографируйте разъём с подписанными контактами или нарисуйте схему. Для повторяющихся задач создайте шаблоны: например, для USB Type-C распиновка стандартна, но проверка на обрыв или короткое замыкание спасёт от ошибок при подключении плат расширения.
