Как приварить гайку к пластине электродом

Приварка гайки к металлической пластине требует точности и соблюдения технологических параметров. Основная задача – обеспечить прочное соединение без деформации резьбы и ослабления конструкции. Для этого используют электроды диаметром 2–3 мм (для стали толщиной 3–5 мм) или полуавтоматическую сварку в среде защитного газа (CO₂ или аргон). Сила тока подбирается в зависимости от толщины металла: 80–120 А для пластин 3–4 мм, 120–160 А для 5–6 мм.

Перед сваркой гайку фиксируют струбциной или магнитным держателем, чтобы исключить смещение. Пластину зачищают до металлического блеска, удаляя ржавчину и окалину – это снижает риск образования пор в шве. Гайку прихватывают в 2–3 точках короткими швами (3–5 мм), проверяя соосность резьбы. Затем выполняют сплошной шов по периметру, избегая перегрева: температура в зоне сварки не должна превышать 200–250°C, иначе резьба потеряет прочность.

Для защиты резьбы от брызг расплавленного металла используют медные или графитовые вставки, а также специальные антипригарные спреи. После сварки шов зачищают шлифовальным кругом, удаляя шлак и наплывы. Контроль качества проводят визуально (отсутствие трещин, равномерность шва) и механически – проверяют прочность соединения, закручивая болт в гайку до упора.

При работе с нержавеющей сталью применяют электроды с рутиловым покрытием (например, ОЗЛ-8) или сварочную проволоку ER308L. Для алюминиевых сплавов используют аргонодуговую сварку (TIG) с присадочной проволокой АМг5. В обоих случаях требуется предварительный подогрев пластины до 100–150°C, чтобы избежать термических напряжений.

Какие инструменты и материалы понадобятся для сварки гайки

Для приварки гайки к металлической пластине потребуется сварочный аппарат с подходящими характеристиками. Оптимальным выбором станет инверторный полуавтомат с током от 80 до 200 А или аппарат для ручной дуговой сварки (ММА) с электродами диаметром 2–3 мм. Для тонких пластин (до 3 мм) лучше использовать полуавтомат с проволокой 0,8–1,0 мм в режиме MIG/MAG. Аргонодуговая сварка (TIG) подойдет для нержавеющих сталей или алюминия, но требует опыта.

Основные расходные материалы:

• Гайка из стали, соответствующей материалу пластины (Ст3, 09Г2С, нержавейка AISI 304 и др.). Размер подбирается по диаметру болта – М6, М8, М10 и т. д. Толщина гайки должна быть не менее 1,5 толщины пластины.
• Электроды или сварочная проволока. Для ММА – УОНИ-13/55 или АНО-21 (диаметр 2–3 мм). Для полуавтомата – проволока Св-08Г2С или ER70S-6 (0,8–1,2 мм). Для TIG – вольфрамовые электроды (диаметр 1,6–2,4 мм) и присадочная проволока.
• Защитный газ (для MIG/MAG): углекислота (CO₂) или смесь аргона с CO₂ (80/20). Расход – 10–15 л/мин.

Инструменты для подготовки поверхностей:

1. Угловая шлифмашина (болгарка) с отрезным и зачистным дисками (толщина 1–1,6 мм). Диск по металлу должен быть предназначен для стали (например, A24R).
2. Металлическая щетка или насадка на дрель для удаления ржавчины, окалины и старой краски. Оптимальная проволока – стальная, диаметром 0,3–0,5 мм.
3. Растворитель (ацетон, уайт-спирит) или обезжириватель для очистки зоны сварки. Избегайте использования бензина – он оставляет маслянистую пленку.
4. Струбцины или магнитные угольники для фиксации гайки на пластине. Усилие прижима должно исключать смещение во время сварки.

Средства индивидуальной защиты:

• Сварочная маска с автоматическим затемнением (DIN 9–13) или светофильтром типа С-5. Для TIG – маска с регулировкой чувствительности.
• Краги из спилка или термостойкой кожи (толщина не менее 1,5 мм). Для работы с алюминием – перчатки с алюминиевым покрытием.
• Одежда из брезента или хлопка с длинными рукавами. Синтетические ткани плавятся при попадании искр.
• Респиратор с фильтром класса FFP2 или сварочный вытяжной зонт для защиты от дыма и аэрозолей.

Дополнительные приспособления:

• Центровочный керн или чертилка для разметки положения гайки. Точность разметки – ±0,5 мм.
• Молоток сварщика (вес 300–500 г) и зубило для удаления шлака после сварки ММА.
• Шаблон для проверки перпендикулярности гайки относительно пластины. Можно изготовить из уголка 25×25 мм.
• Термостойкий мел или маркер для маркировки зон предварительного подогрева (при сварке легированных сталей).

Контрольно-измерительные инструменты:

• Штангенциркуль (точность 0,1 мм) для проверки диаметра гайки и толщины пластины.
• Угольник слесарный (90°) для контроля прямолинейности прихваток.
• Магнитный уровень (длина 150–300 мм) для выравнивания пластины перед сваркой.
• Тестер для проверки сварочного тока (мультиметр с функцией измерения постоянного/переменного тока до 300 А).

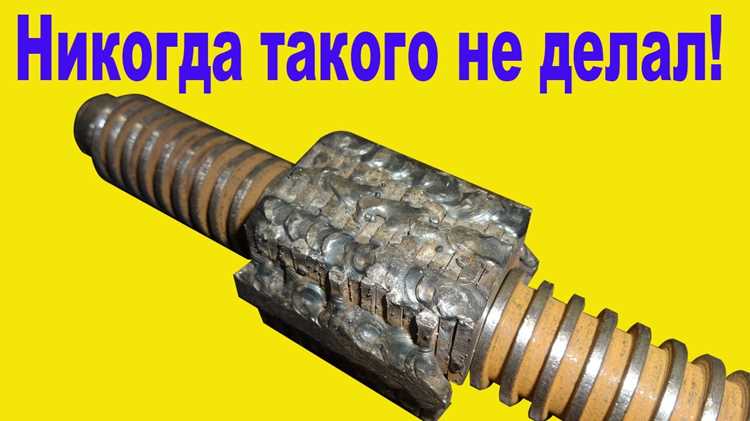

Как подготовить металлическую пластину и гайку перед сваркой

Очистите поверхности от ржавчины, окалины и загрязнений механическим способом: используйте металлическую щётку с проволокой диаметром 0,2–0,3 мм для пластины и наждачную бумагу зернистостью P80–P120 для гайки. Обезжирьте детали ацетоном или уайт-спиритом, удаляя остатки масел, смазок и консервационных покрытий. Для пластин толщиной менее 3 мм выполните фаску под углом 30–45° по периметру зоны сварки, чтобы улучшить проплавление. Гайку зафиксируйте в тисках или струбцине, обеспечив перпендикулярность её оси к поверхности пластины с допуском ±2°.

Проверьте зазор между гайкой и пластиной: он не должен превышать 0,5 мм для ручной дуговой сварки и 0,2 мм для аргонодуговой. При сварке оцинкованных деталей удалите цинковое покрытие в зоне шва на ширину 10–15 мм с каждой стороны, чтобы избежать образования пор и трещин.

Какие режимы сварки выбрать для надёжного соединения

Для приварки гайки к металлической пластине толщиной до 3 мм оптимален режим ручной дуговой сварки (РДС) электродами диаметром 2–2,5 мм при токе 60–90 А. При использовании инвертора выставляйте полярность «обратная» (плюс на электроде) для стабильного горения дуги и минимального прожога. Для нержавеющих сталей применяйте электроды типа ЭА-400/10У с покрытием основного типа, обеспечивающие коррозионную стойкость шва. Скорость сварки – 12–15 см/мин, угол наклона электрода – 15–20° к вертикали.

Аргонодуговая сварка (TIG) подходит для тонколистовых конструкций (0,8–2 мм) и легированных сталей. Режим: ток 40–70 А, расход аргона 6–8 л/мин, вольфрамовый электрод диаметром 1,6–2 мм с заточкой под углом 30°. Присадочную проволоку выбирайте по марке основного металла (например, Св-08Г2С для углеродистых сталей). Ключевой параметр – короткая дуга (1–2 мм) и минимальное время воздействия на гайку, чтобы избежать деформации резьбы.

Полуавтоматическая сварка (MIG/MAG) эффективна для серийного производства. Для пластин толщиной 3–5 мм используйте проволоку Св-08Г2С диаметром 0,8–1 мм, ток 90–120 А, напряжение 18–22 В, скорость подачи проволоки 4–6 м/мин. Защитный газ – смесь Ar+CO₂ (80/20) или чистый CO₂ при расходе 10–12 л/мин. Импульсный режим (1–2 импульса на каплю) снижает тепловложение и предотвращает перегрев гайки. Прихватки выполняйте в 3 точках с шагом 120°.

Для высокопрочных соединений (например, гайки класса прочности 8.8) применяйте контактную точечную сварку. Давление электродов – 2–3 кН, время сварки 0,2–0,4 с, ток 8–12 кА. Диаметр контактной поверхности электрода – 5–6 мм, материал – медь с хромом или бериллием. Перед сваркой зачистите поверхности до металлического блеска и обезжирьте ацетоном. Контролируйте глубину проплавления (не более 30% толщины пластины) во избежание ослабления сечения.

Как правильно зафиксировать гайку на пластине во время работы

Перед началом сварки гайку необходимо жестко закрепить на пластине, чтобы исключить смещение под действием тепла или давления электрода. Для этого используйте струбцины с медными или алюминиевыми губками – они не прилипают к расплавленному металлу и обеспечивают равномерное прижатие. Если струбцин нет, подойдет временная точечная сварка в двух-трех местах по периметру гайки, но после основной сварки эти точки придется зачистить.

При работе с тонкими пластинами (до 3 мм) гайку можно зафиксировать магнитным держателем. Выбирайте модели с силой удержания не менее 20 кг – слабые магниты не выдержат вибрации от сварочного тока. Расположите держатель так, чтобы магнитное поле не влияло на дугу: минимальное расстояние от точки сварки – 50 мм. Для пластин толще 5 мм магниты малоэффективны – используйте механические фиксаторы.

В условиях серийного производства применяют специальные кондукторы – приспособления с посадочными отверстиями под гайки и зажимными механизмами. Кондуктор изготавливают из стали толщиной 8–10 мм, а посадочные места фрезеруют с допуском +0,1 мм. Это гарантирует точное позиционирование гайки и исключает необходимость подгонки после сварки. Для разовых работ кондуктор можно заменить самодельным шаблоном из листового металла с вырезанным отверстием по размеру гайки.

Если гайка должна быть приварена под углом, используйте регулируемые опоры или клинья. Для углов до 15° подойдут стальные подкладки толщиной 2–4 мм, для больших углов – винтовые домкраты с фиксацией контргайкой. Перед сваркой проверьте угол угломером или шаблоном: отклонение более 2° приведет к неравномерному провару и ослаблению соединения.

При сварке в труднодоступных местах гайку фиксируют с помощью проволоки или тонкой полосы металла, прихваченной к пластине. Проволоку диаметром 1,5–2 мм оборачивают вокруг гайки и приваривают к пластине в двух точках. После основной сварки проволоку срезают и зачищают. Этот метод подходит для гаек М6–М12, но не рекомендуется для высоконагруженных соединений.

Для предотвращения проворачивания шестигранных гаек используйте штифты или упоры. Штифт диаметром 3–4 мм вставляют в отверстие, просверленное в пластине рядом с гайкой, так, чтобы он упирался в одну из граней. Упоры изготавливают из стального прутка и приваривают к пластине под углом 90° к грани гайки. Метод эффективен при сварке гаек М10 и крупнее.

При работе с оцинкованными или покрытыми антикоррозийными составами пластинами гайку фиксируют только механически. Сварка через покрытие приводит к образованию токсичных паров и пористости шва. Перед сваркой зачистите зону контакта до чистого металла наждачной бумагой зернистостью 80–120 или металлической щеткой. После зачистки обезжирьте поверхность ацетоном или уайт-спиритом.

В случае, если гайка должна быть приварена заподлицо с пластиной, используйте временные прокладки из медной фольги толщиной 0,1–0,2 мм. Прокладку укладывают между гайкой и пластиной, а после сварки удаляют – она предотвращает прилипание гайки к пластине и обеспечивает равномерный зазор. Для гаек с фланцем прокладки не требуются: фланец сам выполняет роль ограничителя.

Какие ошибки чаще всего допускают при приварке гаек

Первая и самая распространённая ошибка – недостаточная очистка поверхностей перед сваркой. Остатки ржавчины, масла, краски или окалины создают барьер между металлом и гайкой, что приводит к пористости шва, слабому сцеплению или даже отрыву гайки при нагрузке. Для качественной подготовки используйте металлическую щётку, наждачную бумагу с зернистостью не ниже P80 или пескоструйную обработку. Особое внимание уделите резьбе: даже мелкие частицы грязи могут вызвать непровар в зоне контакта.

Неправильный выбор режима сварки – вторая критическая ошибка. Слишком высокая сила тока прожигает тонкие пластины, а низкая не обеспечивает достаточного проплавления. Для гаек М6–М12 из углеродистой стали оптимальный ток составляет 90–130 А при диаметре электрода 2,5–3,2 мм. При работе с нержавейкой ток снижают на 10–15%, а для алюминиевых сплавов используют аргонодуговую сварку с током 60–90 А. Перед началом работы проведите пробный шов на аналогичном материале, чтобы скорректировать параметры.

Третья ошибка – неверное позиционирование гайки. Часто её приваривают под углом или с зазором, что снижает прочность соединения и затрудняет последующую сборку. Гайка должна плотно прилегать к пластине всей опорной поверхностью, а её ось – быть перпендикулярна плоскости. Для фиксации используйте струбцины, магнитные угольники или временную прихватку в двух точках. Проверяйте перпендикулярность угольником или лазерным уровнем: отклонение более 2° уже критично для динамических нагрузок.

Перегрев металла – четвёртая проблема, особенно актуальная для тонкостенных пластин и гаек с термообработкой. Длительный нагрев приводит к деформации резьбы, снижению прочности стали или образованию трещин. Чтобы избежать этого, делайте короткие швы (10–15 мм) с перерывами для остывания. Для гаек из закалённой стали (класс прочности 8.8 и выше) используйте предварительный подогрев до 150–200°C и медленное охлаждение после сварки. Контролируйте температуру пирометром или термокарандашами.

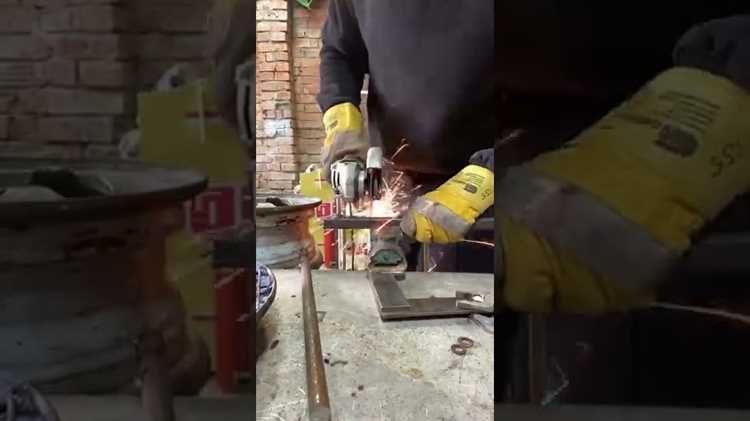

Как проверить качество сварного шва после завершения работы

Первичный осмотр начинайте с визуального контроля: удалите шлак и брызги металла проволочной щёткой, затем оцените шов на наличие дефектов. Критические признаки брака – трещины (даже волосяные), подрезы глубиной более 0,5 мм, неравномерность ширины шва (допустимое отклонение ±10% от расчётной), поры диаметром свыше 1 мм или скопления пор на участке длиной более 10 мм. Используйте лупу с 4–10-кратным увеличением для выявления микротрещин и непроваров. Проверьте геометрию гайки: смещение осей резьбы относительно пластины не должно превышать 0,3 мм, а угловое отклонение – 2°.

Для инструментального контроля применяйте следующие методы:

• Капиллярный контроль: нанесите проникающую жидкость (например, пенетрант ЛЮМ-1) на шов, выдержите 5–10 минут, удалите излишки и обработайте проявителем. Индикаторные следы шириной более 0,1 мм свидетельствуют о поверхностных дефектах.
• Ультразвуковая дефектоскопия: используйте дефектоскоп с частотой 2,5–5 МГц и призматическим преобразователем. Непровары и трещины отображаются как эхо-сигналы с амплитудой выше 50% от контрольного уровня. Глубина залегания дефекта определяется по времени задержки сигнала (1 мкс ≈ 3 мм).
• Испытание на герметичность: приварите гайку к ёмкости, заполните её керосином или водой под давлением 1,5 рабочего. Просачивание жидкости через шов указывает на сквозные дефекты.
• Механические испытания: вырежьте образец с швом и проведите статическое растяжение. Предел прочности соединения должен составлять не менее 85% от прочности основного металла. Для ответственных конструкций используйте метод отрыва гайки: приложите усилие, превышающее расчётное на 20%, в течение 30 секунд – срыв резьбы допустим, разрушение шва – нет.

Перед началом проверки очистите поверхность от масла и ржавчины – их наличие искажает результаты капиллярного и ультразвукового контроля.
