Индикаторная отвертка TEK 6885-48NS – инструмент с расширенным функционалом, предназначенный для проверки напряжения в сетях до 250 В, определения фазы, целостности цепей и даже скрытой проводки. В отличие от стандартных моделей, эта отвертка оснащена светодиодным индикатором и звуковым сигналом, что повышает точность диагностики. Работает от двух батареек LR41 (входят в комплект), а корпус выполнен из ударопрочного пластика с антистатическим покрытием.
Основные режимы работы TEK 6885-48NS включают контактный и бесконтактный методы. В первом случае жало отвертки прикасается к токоведущей части, а палец – к контактной площадке на торце рукоятки. При наличии напряжения загорается светодиод и раздается звуковой сигнал. Бесконтактный режим активируется при приближении отвертки к проводу под напряжением (на расстоянии до 3–5 см) – индикация срабатывает без прямого контакта.
Для проверки целостности цепи (например, предохранителя или кабеля) необходимо замкнуть жало отвертки с одним концом цепи, а палец – с контактной площадкой. Второй конец цепи должен быть подключен к противоположному полюсу источника питания. Если цепь исправна, индикатор загорится. Важно: перед использованием проверьте работоспособность отвертки на заведомо исправной сети, чтобы исключить ложные срабатывания.
При работе с TEK 6885-48NS избегайте касания металлических частей корпуса – это может привести к короткому замыканию или искажению показаний. Храните инструмент в сухом месте, так как влага снижает чувствительность датчика. Замена батареек требуется при ослаблении яркости светодиода или отсутствии звукового сигнала. Для этого открутите заднюю крышку и установите новые элементы, соблюдая полярность.
Проверка работоспособности индикаторной отвертки перед использованием
Перед началом работы с индикаторной отверткой TEK 6885-48NS убедитесь в исправности батареи. Для этого зажмите металлический контакт на торце рукоятки пальцем одной руки, а другой прикоснитесь к жалу отвертки. Светодиод должен загореться ярким ровным светом без мерцания. Если индикация слабая или отсутствует, замените элемент питания типа LR41 (напряжение 1,5 В) – в модели предусмотрен отсек с винтовой крышкой на рукоятке.
Проверьте целостность жала и изоляции корпуса. Осмотрите наконечник на наличие сколов, окисления или деформации – повреждения снижают точность измерений. Убедитесь, что пластиковый корпус не имеет трещин, особенно в зоне контактной площадки для пальца. При обнаружении дефектов отвертку использовать нельзя: риск ложных срабатываний или поражения током возрастает в 3–5 раз.
Протестируйте отвертку на заведомо исправном источнике напряжения 220 В. Поднесите жало к фазному проводу в розетке или клемме – светодиод должен загореться немедленно. Если индикация запаздывает или требует дополнительного нажатия на контактную площадку, прибор неисправен. Для проверки чувствительности на малых напряжениях (12–48 В) используйте лабораторный блок питания: при касании к «+» индикатор должен сработать при токе не менее 0,5 мА.
Определение фазы и нуля в розетке с помощью tek 6885 48ns
Индикаторная отвертка tek 6885 48ns работает в диапазоне напряжений 100–500 В переменного тока, что позволяет точно определять фазу в стандартных бытовых розетках (220 В). Перед началом проверки убедитесь, что отвертка исправна: при касании контактной площадки пальцем и жала – токоведущего элемента под напряжением – должен загореться неоновый индикатор. Если светодиод не реагирует, замените батарейку (тип LR41) или проверьте целостность жала.
Для определения фазы вставьте жало отвертки в одно из гнезд розетки, одновременно прижимая палец к контактной площадке на торце рукоятки. Светящийся индикатор сигнализирует о наличии фазы. Повторите процедуру для второго гнезда: отсутствие свечения указывает на нулевой провод. В трехпроводных розетках (с заземлением) фаза определяется аналогично, а заземляющий контакт не вызовет реакции индикатора.
- Не касайтесь металлических частей розетки или других проводников во время проверки – риск поражения током.
- При слабом свечении индикатора проверьте напряжение мультиметром: tek 6885 48ns может не реагировать на напряжение ниже 100 В.
- В розетках с перепутанными проводами (фаза на нуле) индикатор покажет наличие напряжения в обоих гнездах – требуется вмешательство электрика.
После завершения проверки отключите питание цепи, если планируете дальнейшие работы. Храните отвертку в сухом месте, избегая механических повреждений жала: деформация наконечника снижает точность измерений. Для проверки целостности изоляции проводов используйте дополнительные инструменты – tek 6885 48ns не предназначена для этой задачи.

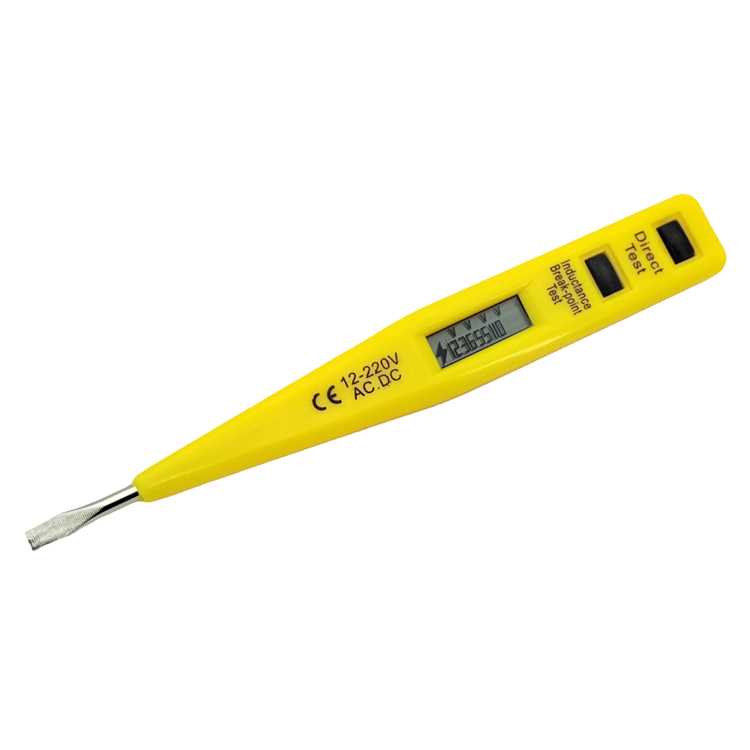

Поиск обрыва провода в электрической цепи индикаторной отверткой
Для точной локализации обрыва используйте метод «шагового поиска»:
- Начните с ближайшей к источнику питания точки (например, автомата или розетки).
- Перемещайтесь вдоль провода с шагом 10–15 см, фиксируя реакцию индикатора.
- При исчезновении сигнала вернитесь на 5 см назад – обрыв находится между двумя последними точками касания.
TEK 6885-48NS реагирует на напряжение от 12 В, что позволяет тестировать низковольтные цепи (например, сигнализацию или освещение 12/24 В). Однако для сетей 220 В чувствительность индикатора выше: светодиод загорается ярче, а звуковой сигнал становится отчетливее. Если обрыв в нулевом проводе, предварительно переключите отвертку в режим «прозвонки» (при наличии) или подайте фазу на проверяемый участок через лампу накаливания.
Частые места обрывов:
- Соединения в распределительных коробках (окисление контактов).
- Участки сгиба провода (например, за гипсокартоном).
- Точки входа в розетки или выключатели (механическое повреждение).
- Кабель в гофре при нарушении изоляции.
В этих зонах проверяйте провод с особой тщательностью, разделяя пучки жил.
Если индикатор не реагирует на всем протяжении провода, возможны три сценария:
- Обрыв в самом начале цепи (проверьте автомат или клеммы источника).
- Провод обесточен из-за неисправности в другой части сети.
- Неисправна отвертка – протестируйте ее на заведомо рабочей фазе.
Для проверки целостности нулевого провода временно подключите его к фазе через нагрузку (например, патрон с лампой) и повторите поиск.
После обнаружения обрыва отключите питание и вскройте участок для ремонта. Если провод поврежден в стене, используйте бесконтактный детектор TEK 6885-48NS для уточнения трассы перед штроблением. При пайке или скрутке жил изолируйте соединение термоусадочной трубкой – это предотвратит повторные обрывы из-за коррозии.
Использование tek 6885 48ns для проверки напряжения в кабелях и проводах
Индикаторная отвертка tek 6885 48ns предназначена для обнаружения переменного напряжения в диапазоне 100–500 В с частотой 50/60 Гц. Перед началом работы убедитесь, что жало отвертки не имеет видимых повреждений, а корпус не треснут. Для проверки коснитесь жалом оголенного участка провода или клеммы, одновременно прижав палец к контактной площадке на торце рукоятки. Светодиодный индикатор загорится при наличии напряжения, а встроенный зуммер издаст звуковой сигнал на уровнях выше 110 В.
При тестировании многожильных кабелей разведите жилы на расстояние не менее 5 мм, чтобы исключить ложные срабатывания из-за наводок. Если индикатор реагирует на обесточенный провод, проверьте соседствующие линии на наличие напряжения – tek 6885 48ns чувствительна к электромагнитным полям. Для точной диагностики используйте режим бесконтактной проверки: поднесите отвертку к изоляции провода на расстояние 1–2 см – мигание светодиода укажет на скрытое напряжение.
Отвертка не подходит для измерения постоянного тока или напряжения ниже 100 В. При работе с трехфазными системами проверяйте каждую фазу отдельно, избегая одновременного касания двух проводников – это может привести к короткому замыканию. В условиях повышенной влажности или при загрязнении жала точность индикации снижается; очищайте контактную часть спиртом перед использованием.
Для проверки целостности цепи используйте функцию прозвонки: замкните жало и контактную площадку пальцем, затем коснитесь обоих концов провода. Если цепь исправна, индикатор загорится. Храните отвертку в сухом месте при температуре от -10°C до +50°C; регулярно проверяйте работоспособность на заведомо исправной розетке.
Выявление скрытой проводки в стенах с индикаторной отверткой
Индикаторная отвертка TEK 6885-48NS с функцией бесконтактного обнаружения напряжения позволяет находить скрытую проводку на глубине до 20 мм в кирпичных и бетонных стенах. Для работы переведите переключатель в режим «NCV» (неоновая индикация) и медленно ведите отверткой вдоль поверхности на расстоянии 1–2 см. При приближении к проводу под напряжением светодиод загорится красным, а звуковой сигнал усилится. Учитывайте, что точность зависит от материала стены: в гипсокартоне чувствительность выше, чем в железобетоне.
Перед началом проверки отключите все электроприборы в помещении, чтобы исключить ложные срабатывания от наведенных токов. Начинайте сканирование от розеток или выключателей, где проводка выходит на поверхность – это упростит трассировку. Если отвертка реагирует на участок без видимых источников питания, отметьте границы зоны карандашом и повторите проверку с другой стороны стены. В местах пересечения проводов сигнал будет интенсивнее.
Для повышения надежности используйте дополнительные методы: проверяйте стены в темноте – иногда видно слабое свечение индикатора, незаметное при ярком освещении. Избегайте работы во влажных помещениях, так как влага снижает чувствительность прибора. Если отвертка не реагирует на известный провод, замените батарейки (тип LR41) – разряд элемента питания критически ухудшает обнаружение.
Правила безопасности при работе с индикаторной отверткой tek 6885 48ns
Перед началом работы проверьте целостность изоляции жала и корпуса отвертки. Модель tek 6885 48ns рассчитана на напряжение до 250 В переменного тока (AC) и 600 В постоянного (DC), но при наличии трещин, сколов или повреждений пластикового покрытия использовать инструмент запрещено. Особое внимание уделите контактной площадке на торце рукоятки – она должна быть чистой и не окисленной, иначе индикация может быть ложной или отсутствовать. Не допускайте попадания влаги внутрь корпуса, так как это приведет к короткому замыканию и выходу отвертки из строя.
При тестировании электрических цепей всегда начинайте с проверки отвертки на заведомо исправном источнике напряжения. Для этого поднесите жало к фазному проводу в розетке или клемме с известным потенциалом – светодиод должен загореться ярко и стабильно. Если индикация слабая или мигает, замените батарейку типа LR41 (1,5 В), расположенную в рукоятке. Работайте только одной рукой, избегая касания металлических частей оборудования или соседних проводников, чтобы исключить поражение током при случайном прикосновении к двум фазам или фазе и нулю.
| Действие | Запрещено | Разрешается |
|---|---|---|
| Проверка напряжения | Использовать отвертку на цепях выше 600 В DC или 250 В AC | Тестировать цепи до 250 В AC (50–60 Гц) и 600 В DC |
| Замена батарейки | Вскрывать корпус под напряжением | Менять LR41 только при отключенном питании и сухими руками |
| Хранение | Оставлять отвертку вблизи источников тепла или влаги | Хранить в сухом месте при температуре от -10°C до +50°C |
После завершения работ очистите жало отвертки от загрязнений сухой тканью – металлические опилки или окислы могут исказить показания при следующем использовании. Не применяйте tek 6885 48ns для проверки высокочастотных цепей (свыше 1 кГц), так как встроенная схема не рассчитана на такие параметры и выдаст некорректный результат. При длительном хранении извлеките батарейку, чтобы избежать коррозии контактов.
Чистка и хранение индикаторной отвертки после использования
После работы с индикаторной отверткой TEK 6885-48NS удалите загрязнения с металлического жала сухой тканью или салфеткой из микрофибры. Если на поверхности остались следы окисления или флюса, используйте изопропиловый спирт (концентрация не менее 90%) и безворсовую салфетку. Избегайте абразивных материалов – они повреждают защитное покрытие жала.
Корпус отвертки протирайте влажной тканью, смоченной в мыльном растворе, если на нем остались жирные пятна или пыль. Не погружайте инструмент в воду – попадание влаги внутрь корпуса выведет из строя электронные компоненты. После очистки просушите отвертку в течение 10–15 минут при комнатной температуре.
Проверьте состояние прозрачного колпачка на торце рукоятки. Если внутри скопилась пыль или конденсат, аккуратно снимите его, промойте под струей воды и высушите. Убедитесь, что уплотнительное кольцо не деформировано – при необходимости замените его, чтобы сохранить герметичность.
Для удаления остатков металлической стружки или мелких частиц из пазов жала используйте мягкую зубную щетку или деревянную зубочистку. Не применяйте металлические предметы – они могут поцарапать изоляцию или сенсорные контакты. После чистки продуйте жало сжатым воздухом (давление не более 2 бар).
Храните TEK 6885-48NS в сухом месте при температуре от +5°C до +35°C и влажности не выше 70%. Избегайте попадания прямых солнечных лучей – ультрафиолет ускоряет деградацию пластиковых элементов. Оптимальный вариант – чехол из плотной ткани или пластиковый кейс с мягкой внутренней отделкой.
Не оставляйте отвертку вблизи источников тепла (батареи, обогреватели) или агрессивных химикатов (растворители, кислоты). Длительное воздействие высоких температур приводит к растрескиванию корпуса, а пары химических веществ – к коррозии металлических частей. Рекомендуемое расстояние от отопительных приборов – не менее 1 метра.
Перед длительным хранением (более 3 месяцев) извлеките батарейку типа LR41 или аналогичную. Окисление электролита внутри отсека может повредить контакты. Проверяйте работоспособность инструмента каждые 6 месяцев, даже если он не использовался – это предотвратит разрядку батареи и выход из строя светодиода.
Если отвертка хранится в ящике с другими инструментами, оберните жало защитным колпачком или куском термоусадочной трубки. Это предотвратит случайные замыкания и механические повреждения. Для дополнительной защиты от влаги поместите в кейс силикагелевый пакет – он поглотит избыточную влагу и продлит срок службы инструмента.
