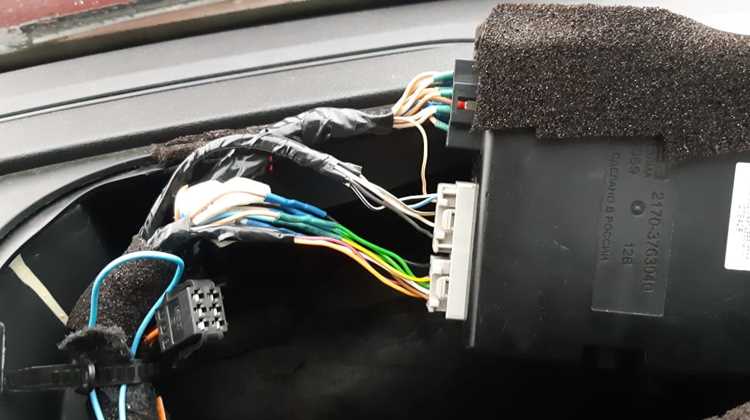

Блок комфорта приора за что отвечает

Блок комфорта (БК) в автомобиле Лада Приора – это центральный модуль, отвечающий за управление вспомогательными системами, влияющими на удобство и безопасность водителя и пассажиров. Расположенный под панелью приборов со стороны водителя, он объединяет функции управления стеклоподъемниками, центральным замком, освещением салона, аварийной сигнализацией и другими элементами. В зависимости от комплектации (Норма, Люкс) состав блока может отличаться, но его основа остается неизменной: микропроцессор, реле, предохранители и разъемы для подключения периферийных устройств.

Основные компоненты блока комфорта включают реле стеклоподъемников, модуль центрального замка, контроллер освещения салона и блок управления аварийной сигнализацией. Каждый из них имеет строго определенное назначение. Например, реле стеклоподъемников обеспечивает плавное движение стекол, защищая электродвигатели от перегрузок, а контроллер центрального замка синхронизирует работу актуаторов дверей, багажника и лючка бензобака. При неисправности хотя бы одного элемента нарушается работа всей системы, что приводит к отказам в управлении или ложным срабатываниям.

Типичные проблемы блока комфорта Приоры связаны с окислением контактов разъемов, перегоранием предохранителей (особенно F11 и F12 на 15 А) и выходом из строя реле. Для диагностики рекомендуется использовать мультиметр: проверять напряжение на контактах разъема Х1 (питание +12 В) и Х2 (сигнальные линии). При обнаружении неисправности реле или контроллера их заменяют целиком – ремонт отдельных компонентов нецелесообразен из-за сложности пайки SMD-элементов. Важно учитывать, что блок комфорта чувствителен к перепадам напряжения, поэтому при установке дополнительного оборудования (например, сигнализации) необходимо использовать стабилизаторы или диодные развязки.

Обслуживание блока комфорта сводится к регулярной проверке состояния проводки и разъемов. Особое внимание стоит уделить контактам подключения дверей – они часто подвергаются коррозии из-за попадания влаги. Для профилактики рекомендуется обрабатывать их контактной смазкой (например, CRC Contact Cleaner) и проверять герметичность уплотнителей дверей. При замене блока на новый (артикул 2170-3763040 для Приоры Люкс) необходимо убедиться в совместимости прошивки – несоответствие версии может привести к некорректной работе штатной сигнализации или иммобилайзера.

Блок комфорта Приоры: функции и назначение деталей

Блок комфорта (БК) в автомобиле Лада Приора – центральный модуль, управляющий электрооборудованием салона и обеспечивающий взаимодействие между системами. Расположен под панелью приборов с левой стороны, за блоком предохранителей. Основные функции: управление стеклоподъемниками, центральным замком, освещением салона, обогревом зеркал и стекол, а также диагностика неисправностей через CAN-шину.

Ключевые компоненты блока комфорта:

• Микроконтроллер – обрабатывает сигналы от датчиков и переключателей, формирует команды для исполнительных устройств. В Приоре используется процессор семейства Infineon с прошивкой, адаптированной под конкретную комплектацию.
• Реле и транзисторные ключи – коммутируют токи до 30 А для питания моторов стеклоподъемников, приводов замков и обогревателей. Неисправность ключей приводит к отказу соответствующей системы.
• CAN-модуль – обеспечивает обмен данными с ЭБУ двигателя, ABS и иммобилайзером. При сбоях в CAN-шине блок комфорта переходит в аварийный режим, ограничивая функционал.
• Блок предохранителей – защищает цепи от перегрузок. В Приоре за блок комфорта отвечают предохранители F1 (10 А, освещение салона), F2 (25 А, стеклоподъемники), F3 (15 А, центральный замок).

Типовые неисправности и их диагностика:

1. Не работают стеклоподъемники – проверьте предохранитель F2, целостность проводки к моторам (цвета проводов: белый/черный – питание, синий/красный – управление), а также исправность кнопок на дверях. При обрыве цепи блок комфорта фиксирует ошибку U1000.
2. Центральный замок не реагирует на брелок – протестируйте приемник сигнала (расположен за блоком предохранителей), замените батарейку в брелоке. Если проблема сохраняется, проверьте CAN-линию на короткое замыкание.
3. Обогрев зеркал не включается – измерьте сопротивление нагревательных элементов (должно быть 8–12 Ом). При обрыве цепи блок комфорта отключает питание через 15 секунд после активации.

Профилактика отказов блока комфорта включает регулярную проверку контактов разъемов X1 и X2 на окисление, особенно после мойки автомобиля или эксплуатации в условиях повышенной влажности. Разъем X1 (24 контакта) отвечает за питание и CAN-шину, X2 (16 контактов) – за управление исполнительными устройствами. При обнаружении коррозии обработайте контакты спреем для электрических соединений (например, Kontakt 60).

Замена блока комфорта требует программирования нового модуля через диагностический сканер (например, OpenDiag или Launch X431). Процедура включает:

• Снятие минусовой клеммы с АКБ.
• Демонтаж блока предохранителей для доступа к креплениям БК.
• Отсоединение разъемов X1 и X2.
• Установку нового блока и его привязку к иммобилайзеру через сканер.

Используйте только оригинальные блоки (артикул 2170-3763040) или аналоги с совместимой прошивкой (например, от компании «Автоэлектроника»). Несовместимые модули могут вызвать конфликты с CAN-шиной или отказ систем.

Для продления срока службы блока комфорта избегайте перегрузок в цепях: не подключайте дополнительные потребители (например, мощные аудиосистемы) напрямую к проводам БК. При установке сигнализации или парктроника используйте отдельные реле и предохранители, чтобы исключить скачки тока. В зимний период перед запуском двигателя отключайте обогрев зеркал и стекол на 30 секунд – это снижает нагрузку на транзисторные ключи.

Какие элементы входят в состав блока комфорта Лады Приоры

Блок комфорта Приоры – центральный модуль, управляющий вспомогательными системами автомобиля. В его состав входят электронные компоненты, отвечающие за работу освещения, стеклоподъёмников, центрального замка и других функций. Основные элементы расположены в едином корпусе под панелью приборов, слева от рулевой колонки, что упрощает диагностику и замену.

Ключевые компоненты блока комфорта:

• Реле и предохранители – защищают цепи от перегрузок. Например, реле стеклоподъёмников (K3) и реле обогрева заднего стекла (K10) расположены в монтажном блоке.
• Модуль управления центральным замком – обрабатывает сигналы с брелока и кнопок дверей, активируя актуаторы замков.
• Блок управления стеклоподъёмниками – обеспечивает подъём/опускание стёкол, включая функцию автоматического закрытия при постановке на сигнализацию.
• Контроллер освещения салона – управляет плафоном, подсветкой бардачка и багажника, а также задержкой отключения света после закрытия дверей.

Дополнительно в состав входят датчики и исполнительные устройства: концевики дверей (сигнализируют о их открытии), моторедукторы стеклоочистителей (при наличии функции «дворников» с регулировкой паузы), а также блок управления подогревом сидений (если опция предусмотрена комплектацией). Все элементы связаны с CAN-шиной, что позволяет интегрировать их работу с другими системами автомобиля.

При неисправностях блока комфорта часто выходят из строя реле или окисляются контакты разъёмов. Типичные симптомы: неработающие стеклоподъёмники, мигание освещения салона, отказ центрального замка. Для диагностики рекомендуется проверять предохранители F11 (10А – стеклоподъёмники) и F12 (10А – центральный замок), а также прозванивать цепи мультиметром. При замене блока важно использовать прошивку, соответствующую модели автомобиля (например, 2170-3763040 для Приоры с 2013 года).

Обслуживание блока сводится к проверке герметичности корпуса (попадание влаги вызывает коррозию) и надёжности крепления разъёмов. При установке сигнализации или дополнительного оборудования (например, электроприводов багажника) необходимо учитывать нагрузку на блок, чтобы избежать перегрева. В случае программных сбоев требуется перепрошивка через диагностический разъём OBD-II с использованием ПО «OpenDiag» или аналогичного.

Как работает центральный замок и его связь с блоком комфорта

При нажатии кнопки на брелоке или повороте ключа в замке зажигания блок комфорта активирует реле ЦЗ, подавая питание на актуаторы всех дверей одновременно. Время срабатывания составляет 0,3–0,5 секунды, а ток потребления каждого актуатора – до 5 А. Если одна из дверей не закрывается (например, из-за заклинивания тяги), блок фиксирует ошибку и отключает питание, предотвращая перегрев моторов. Для диагностики используйте сканер с поддержкой протокола KWP2000 или UDS – коды ошибок P0597–P0600 указывают на проблемы с цепью ЦЗ.

Блок комфорта также интегрирован с системой охранной сигнализации: при постановке на охрану он автоматически блокирует замки и активирует датчики удара. Если сигнализация срабатывает, блок разблокирует двери для доступа владельца. При неисправности ЦЗ проверьте предохранитель F21 (15 А) в монтажном блоке, целостность проводки к актуаторам (сечение не менее 0,75 мм²) и сопротивление моторов – оно должно быть в пределах 10–15 Ом. Замените актуатор, если при подаче напряжения 12 В он не срабатывает или издает скрежет.

Назначение реле и предохранителей в блоке комфорта Приоры

Блок комфорта Приоры (модуль BCM) управляет электрооборудованием, связанным с безопасностью и удобством: центральным замком, стеклоподъемниками, освещением салона, обогревом зеркал и стекол. Реле в этом блоке выполняют роль силовых переключателей, разгружая слаботочные цепи контроллера от высоких токов. Например, реле К1 отвечает за питание моторов стеклоподъемников, а К2 – за обогрев заднего стекла. При выходе из строя реле стеклоподъемники могут работать только в одном направлении или вовсе не реагировать на кнопки.

Предохранители защищают цепи от перегрузок и коротких замыканий. В блоке комфорта Приоры установлены плавкие вставки номиналом от 5 до 30 А. F1 (10 А) защищает цепь центрального замка, F2 (15 А) – обогрев зеркал, F3 (20 А) – стеклоподъемники. При перегорании предохранителя F3 стеклоподъемники перестают работать, но остальные функции блока сохраняются. Перед заменой предохранителя необходимо проверить цепь на короткое замыкание мультиметром, иначе новый элемент также выйдет из строя.

Реле К3 управляет питанием освещения салона и подсветки дверей. При его неисправности свет может гореть постоянно или не включаться вовсе. Для диагностики достаточно заменить реле на заведомо исправное из другого блока (например, реле звукового сигнала). Если проблема исчезнет – требуется замена К3. Номинал тока реле указан на корпусе: для К3 это обычно 20 А. Превышение допустимой нагрузки приводит к подгоранию контактов и отказу в работе.

Предохранитель F4 (7,5 А) отвечает за цепь иммобилайзера и датчика дождя. Его перегорание может вызвать сбои в работе охранной системы или отключение автоматического включения дворников. Проверка цепи на утечку тока обязательна: отсоедините клемму аккумулятора, подключите мультиметр в режиме амперметра между клеммой и проводом, ток утечки не должен превышать 50 мА. Если значение выше – ищите замыкание в жгутах проводки или неисправный потребитель.

При диагностике блока комфорта используйте схему электропроводки Приоры (раздел 8601.10). Реле и предохранители расположены в нижнем ряду монтажного блока салона (слева от рулевой колонки). Для доступа к ним снимите крышку, отжав фиксаторы. Замену элементов проводите только при отключенном аккумуляторе. При частых перегораниях предохранителей проверьте сечение проводов на соответствие нагрузке – заниженное сечение вызывает перегрев и разрушение изоляции.

Управление стеклоподъемниками через блок комфорта: схемы и неисправности

Блок комфорта Приоры (модуль 2170-3763040) управляет стеклоподъемниками через шину LIN, связывая кнопки дверей с электродвигателями. Схема включает: блок комфорта (питание +12В от АКБ, контакт 30), кнопки (сигнальные провода на контакты 1–4 разъема X1), моторы (питание через реле блока, управляемые сигналами LIN). При нажатии кнопки блок формирует пакет данных на шине LIN (скорость 19,2 кбит/с), активируя соответствующий мотор. Диагностика неисправностей начинается с проверки предохранителя F3 (30А) и реле K1 в монтажном блоке – их перегорание обесточивает всю систему.

Типовые неисправности: отказ одного стеклоподъемника при работающих остальных указывает на обрыв провода LIN (часто в гофре двери) или выход из строя мотора (сопротивление обмотки 2–4 Ом). Если не работают все стеклоподъемники, проверяют напряжение на контакте 30 блока комфорта (должно быть +12В) и целостность шины LIN (осциллографом или сканером, например, Launch X-431). Ошибка U1900 в памяти ЭБУ свидетельствует о потере связи с блоком комфорта – требуется проверка разъема X1 (контакты 1–4 на окисление) и замена модуля при необходимости.

Для восстановления работоспособности при неисправности LIN-шины используют временное решение: подключают мотор напрямую к кнопке, минуя блок комфорта (питание +12В через реле, управляемое кнопкой). Однако это нарушает штатную логику (отсутствие автоопускания, защита от защемления). При замене блока комфорта требуется перепрошивка на актуальную версию ПО (например, 2170-3763040-02) для совместимости с иммобилайзером и ЦБКЭ.

Подключение и диагностика датчиков дверей в системе комфорта

Диагностика неисправностей проводится через диагностический разъем OBD-II с помощью сканера, поддерживающего протокол KWP2000 (например, Launch X431 или OpenDiag). Коды ошибок, связанные с датчиками дверей, начинаются с префикса «B1»: B1000–B1003 – передняя левая/правая, задняя левая/правая соответственно. Ложные срабатывания часто вызваны окислением контактов в разъемах или повреждением изоляции проводов в гофре между дверью и стойкой. Для локализации обрыва отсоедините разъем блока комфорта и проверьте напряжение на сигнальном проводе при открытой двери – должно быть 0 В, при закрытой – +12 В.

Особенности работы иммобилайзера и его взаимодействие с блоком комфорта

Взаимодействие иммобилайзера с блоком комфорта осуществляется по шине K-Line (диагностический протокол ISO 9141-2). При успешной аутентификации БК отправляет разрешающий сигнал в ЭБУ двигателя через линию W-Line, разблокируя цепи управления форсунками и зажиганием. Если код не распознан, ЭБУ получает команду на блокировку топливоподачи и искрообразования, что делает запуск невозможным.

Особенность работы иммобилайзера Priora – отсутствие отдельного модуля: его функции реализованы программно в блоке комфорта. Это упрощает диагностику, но повышает риск сбоев при повреждении прошивки БК. Для восстановления работоспособности требуется перепрограммирование EEPROM с использованием программатора (например, PonyProg или VAG-COM) и эталонного дампа.

При замене блока комфорта или ЭБУ двигателя необходимо выполнить процедуру обучения иммобилайзера. Для этого используется диагностический сканер (например, ДСТ-14 или Launch X431) с поддержкой протокола АПС-6. Процесс включает запись нового кода транспондера в память БК и синхронизацию с ЭБУ. Без этой процедуры двигатель не запустится даже при исправном ключе.

При потере ключа или сбое иммобилайзера возможен аварийный запуск двигателя. Для этого в прошивке ЭБУ предусмотрен режим «обхода иммобилайзера», активируемый через диагностический разъем. Однако этот метод снижает защиту автомобиля и должен использоваться только как временная мера до восстановления штатной системы.

Блок комфорта Priora также управляет дополнительными функциями иммобилайзера, такими как автоматическое запирание дверей при начале движения (скорость >15 км/ч) и блокировка стартера при работающем двигателе. Эти функции реализованы через реле и концевики дверей, сигналы от которых обрабатываются БК. При неисправности концевиков или реле возможны ложные срабатывания иммобилайзера.

Для повышения надежности рекомендуется регулярно проверять состояние разъемов БК (особенно контактов X1 и X2), обновлять прошивку блока комфорта до последней версии (например, 2170-3763040-10 для Priora 2) и использовать только оригинальные ключи с исправными транспондерами. При установке сигнализации с автозапуском необходимо правильно подключать обходчик иммобилайзера, чтобы избежать конфликтов с штатной системой.
