Как проверить бензонасос ваз 2107 инжектор напрямую

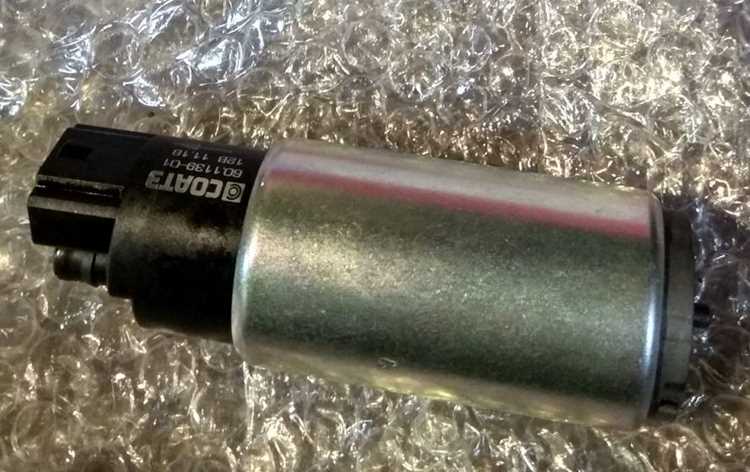

Бензонасос на ВАЗ 2107 с инжекторным двигателем – электрический, погружной, расположенный в топливном баке. Его рабочее давление составляет 2,8–3,2 бар, а производительность – не менее 60 л/ч. При отказе насоса двигатель либо не запускается, либо работает с перебоями под нагрузкой. Основные признаки неисправности: отсутствие характерного гула при включении зажигания, падение мощности, рывки при разгоне, увеличенный расход топлива.

Проверка без демонтажа возможна тремя способами: по давлению в топливной рампе, по потребляемому току и по звуку работы. Для диагностики потребуются: манометр с пределом измерения до 6 бар, мультиметр с функцией измерения тока до 10 А, отрезок топливного шланга с внутренним диаметром 8 мм и два хомута. Работы проводятся при выключенном зажигании, с соблюдением мер противопожарной безопасности.

Первый этап – проверка давления. Подключите манометр к штуцеру топливной рампы через переходник. При включении зажигания давление должно подняться до 2,8–3,2 бар и удерживаться не менее 5 секунд. Если давление ниже 2,5 бар – насос изношен или забит топливный фильтр. Если давление отсутствует – проверьте предохранитель F1 (15 А), реле бензонасоса К2 и целостность проводки.

Второй метод – измерение тока. Подключите мультиметр в разрыв цепи питания насоса (между реле и колодкой бензонасоса). При включении зажигания ток должен составлять 4–6 А. Если ток выше 7 А – насос заклинивает или повреждена обмотка. Если ток отсутствует – обрыв в цепи или неисправность реле.

Третий способ – акустический. При включении зажигания насос должен издавать равномерный гул в течение 2–3 секунд. Отсутствие звука указывает на неисправность насоса, реле или проводки. Если гул есть, но двигатель не запускается – проверьте давление топлива и форсунки.

Какие признаки указывают на неисправность бензонасоса

Первый сигнал – затруднённый запуск двигателя, особенно после длительной стоянки. Если стартер крутит дольше обычного (3–5 секунд), а мотор схватывает с перебоями или глохнет сразу после пуска, проверьте давление в топливной рампе: на холостом ходу оно должно быть 2,8–3,2 бар. Падение ниже 2,5 бар при резком открытии дросселя указывает на износ насоса или засорение фильтра грубой очистки. Другой характерный признак – провалы при разгоне на оборотах выше 3000 об/мин, когда ЭБУ фиксирует нехватку топлива и ограничивает подачу искры.

Шум из бензобака – ещё один маркер. Исправный насос ВАЗ 2107 инжектор издаёт равномерное гудение на частоте 1–2 кГц, слышимое при открытом лючке топливного бака. Появление скрежета, свиста или прерывистого воя говорит об износе щёток электродвигателя или подклинивании ротора. При этом температура корпуса насоса после 10 минут работы не должна превышать 50°C – перегрев свыше 60°C свидетельствует о замыкании обмоток или разрушении подшипников.

Как проверить давление в топливной рампе манометром

Для диагностики топливной системы ВАЗ 2107 инжектор потребуется манометр с пределом измерения не менее 6–7 бар и штуцер для подключения к рампе. Стандартное давление в системе при работающем двигателе – 2,8–3,2 бар, на холостом ходу – 2,5–2,7 бар. Отклонения от этих значений указывают на неисправности насоса, регулятора давления или засор фильтров.

Подготовьте инструменты: манометр с переходником под штуцер рампы (обычно M12×1,25), ключ на 17 для отсоединения топливопровода, ветошь для сбора пролитого бензина. Работайте в проветриваемом помещении, исключите источники открытого огня. Перед подключением сбросьте давление в системе: отсоедините клемму топливного насоса (реле или предохранитель) и запустите двигатель до остановки.

Найдите штуцер для проверки давления на топливной рампе – он расположен с торца, закрыт пластиковым колпачком. Снимите колпачок, подложите ветошь под штуцер. Подключите манометр через переходник, затяните соединение ключом, избегая перетяжки. Если манометр не имеет встроенного клапана, используйте отдельный шаровой кран для сброса давления после проверки.

• Запустите двигатель и зафиксируйте показания манометра на холостом ходу. Норма – 2,5–2,7 бар.
• Резко нажмите педаль газа: давление должно кратковременно подняться до 3,0–3,2 бар, затем вернуться к исходному.
• Заглушите двигатель. Давление не должно падать ниже 2,0 бар в течение 5–10 минут – иначе возможна утечка через форсунки или обратный клапан насоса.

Если давление ниже нормы на всех режимах, проверьте топливный насос: подключите манометр напрямую к выходному штуцеру насоса (в баке) через длинный шланг. Запустите двигатель – если давление восстановилось до 3,0–3,5 бар, неисправен регулятор давления или засорен фильтр тонкой очистки. При низком давлении на выходе насоса замените его или проверьте электрическую цепь.

Повышенное давление (свыше 3,5 бар) указывает на неисправность регулятора давления или засор обратной магистрали. Отсоедините вакуумный шланг от регулятора: давление должно упасть на 0,3–0,5 бар. Если изменений нет – регулятор неисправен. Проверьте проходимость обратной магистрали, продув её сжатым воздухом.

Для точной диагностики форсунок отключите их поочерёдно на работающем двигателе. Падение давления при отключении исправной форсунки должно быть одинаковым для всех. Если при отключении одной из форсунок давление не меняется – она забита или негерметична. Проверьте сопротивление форсунок мультиметром: норма – 12–16 Ом.

После проверки сбросьте давление через клапан манометра, отсоедините прибор и установите колпачок на штуцер рампы. Убедитесь в отсутствии подтеканий топлива. Запустите двигатель и проконтролируйте работу на слух: посторонние шумы или нестабильные обороты могут указывать на неполадки, не выявленные манометром.

Способы диагностики электрической цепи бензонасоса

Первым шагом проверьте предохранитель F10 в монтажном блоке (15 А). Он расположен в нижней части блока, ближе к левой стороне под капотом. Если предохранитель перегорел, замените его и повторите запуск двигателя. При повторном перегорании ищите короткое замыкание в цепи или неисправность самого насоса.

Проверьте реле бензонасоса (К4) в том же монтажном блоке. Для этого извлеките реле и замкните контакты 30 и 87 напрямую куском провода. Если насос заработал, реле неисправно. Альтернативный метод – подключение заведомо исправного реле от другой цепи (например, реле вентилятора).

Измерьте напряжение на колодке бензонасоса (серый провод – «+12 В», черный – масса). Подключите мультиметр в режиме постоянного напряжения (20 В) и включите зажигание. Норма – 11,5–12,5 В. Отсутствие напряжения указывает на обрыв в цепи от реле до насоса или неисправность ЭБУ.

Прозвоните проводку от монтажного блока до бензонасоса. Используйте мультиметр в режиме омметра (200 Ом). Сопротивление между контактами 30 реле и серым проводом на колодке насоса должно быть близко к 0 Ом. Проверьте также целостность черного провода (масса) – он должен иметь надежный контакт с кузовом.

Проверьте контакты в разъеме бензонасоса. Окисление или ослабление фиксации часто становятся причиной нестабильной работы. Зачистите контакты мелкозернистой наждачной бумагой и обработайте их специальным спреем для электрических соединений. Убедитесь, что фиксатор разъема надежно защелкнут.

Если все элементы цепи исправны, но насос не работает, проверьте его сопротивление. Отсоедините колодку и измерьте сопротивление между контактами насоса (серый и черный провода). Норма – 0,5–2 Ом. Значение выше 5 Ом указывает на износ щеток или обмотки двигателя.

Проверка работы бензонасоса на слух и вибрацию

На инжекторной ВАЗ 2107 бензонасос расположен под задним сиденьем, в топливном баке. Чтобы проверить его работу без демонтажа, включите зажигание – насос должен запуститься на 2–3 секунды для создания давления в системе. Прислушайтесь: исправный насос издает равномерный гул средней громкости, без посторонних скрежетов, свиста или прерывистого жужжания. Если звук отсутствует полностью, проверьте предохранитель F1 (15 А) в монтажном блоке и реле бензонасоса (K4), расположенное рядом.

Вибрация насоса ощущается при касании рукой заднего сиденья или днища кузова в районе бака. Нормальная работа сопровождается легкой пульсацией, синхронной с гулом. Сильная вибрация или стук указывают на износ подшипников, повреждение крыльчатки или недостаточный уровень топлива (менее 10 литров). В последнем случае насос начинает «засасывать» воздух, что приводит к перегреву и ускоренному износу.

Если насос включается, но гул сопровождается металлическим лязгом или скрипом, вероятно, в бак попал мусор или окислились контакты электродвигателя. Проверьте состояние сетчатого фильтра грубой очистки – его засорение снижает производительность насоса, заставляя его работать с повышенной нагрузкой. Для доступа к фильтру достаточно снять заднее сиденье и открутить лючок бензонасоса.

При диагностике учитывайте температуру окружающей среды: в мороз густой бензин увеличивает нагрузку на насос, что может вызвать кратковременное усиление шума при запуске. Если после прогрева двигателя звук не нормализуется, проверьте давление в топливной рампе – оно должно составлять 2,8–3,2 бар на холостом ходу. Падение давления ниже 2,5 бар при работающем насосе указывает на износ или неисправность обратного клапана.

Для точной оценки вибрации используйте механический стетоскоп или отвертку: приложите ее рукоятку к корпусу насоса, а металлический стержень – к уху. Этот метод позволяет выявить даже незначительные отклонения в работе подшипников или дисбаланс крыльчатки. Если вибрация передается на кузов автомобиля, проверьте крепление бензобака – ослабленные болты усиливают резонанс.

Как использовать сканер для считывания ошибок топливной системы

Подключение сканера к диагностическому разъёму OBD-II на ВАЗ 2107 инжектор выполняется через стандартный 16-контактный порт, расположенный под рулевой колонкой слева. Перед началом работы убедитесь, что зажигание выключено, а аккумулятор заряжен не менее чем на 12 В. Используйте адаптеры ELM327, Launch X431 или аналоги с поддержкой протокола ISO 9141-2, так как именно он применяется в ЭБУ Bosch M1.5.4 и Январь-5.1.

После подключения включите зажигание (двигатель не запускайте) и активируйте сканер. В меню выберите пункт «Считывание кодов ошибок» или «DTC» (Diagnostic Trouble Codes). Обратите внимание на ошибки с префиксами P01xx–P02xx и P03xx – они напрямую связаны с топливной системой. Например, P0190 указывает на неисправность цепи датчика давления топлива, а P0230 – на проблемы с реле бензонасоса.

Для точной диагностики недостаточно только кодов ошибок. Перейдите в режим «Данные в реальном времени» (Live Data) и проверьте следующие параметры:

• Давление топлива в рампе (должно быть 2,8–3,2 бар на холостом ходу).
• Напряжение на форсунках (импульсы должны быть синхронны с оборотами).
• Сигнал датчика кислорода (лямбда-зонда) – колебания в пределах 0,1–0,9 В.
• Скважность импульсов управления бензонасосом (50–70% при работающем двигателе).

Если сканер показывает ошибку P0130 (неисправность цепи датчика O2), но давление топлива в норме, проверьте проводку датчика и его разъём на предмет окисления. При ошибке P0171 (бедная смесь) в первую очередь исключите подсос воздуха через вакуумные шланги или прокладку впускного коллектора – сканер не всегда фиксирует эту неисправность напрямую.

Для сброса ошибок после устранения неисправности используйте функцию «Очистка кодов» или «Clear DTC». Однако помните: если проблема не устранена, ошибка появится снова после нескольких циклов езды. Некоторые сканеры позволяют проводить тесты исполнительных механизмов – например, принудительно включать бензонасос для проверки его работы без запуска двигателя. Эта функция доступна в моделях с поддержкой «Active Tests».

При отсутствии ошибок, но наличии симптомов (плавающие обороты, провалы при разгоне) проверьте адаптацию ЭБУ. В сканерах Launch или Autel это делается через пункт «Сброс адаптаций» или «Обучение дроссельной заслонки». Процедура требует прогретого двигателя и выполняется в два этапа: сначала при включённом зажигании, затем на работающем моторе.

Не все сканеры корректно работают с ВАЗ 2107 из-за особенностей протокола. Если устройство не распознаёт ЭБУ, обновите его ПО или используйте специализированные программы типа «OpenDiag» или «Vag-Com» с соответствующими адаптерами. Избегайте дешёвых ELM327-клонов – они часто не поддерживают полный набор команд для отечественных блоков управления.

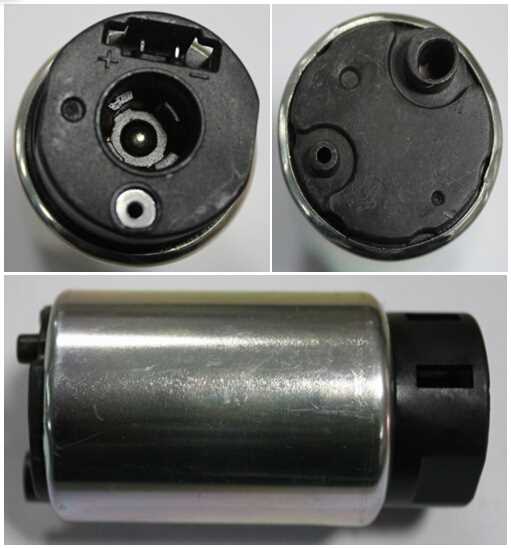

Что делать, если бензонасос не работает после проверки

Проверьте давление в топливной рампе манометром (норма – 2,8–3,2 бар на холостом ходу). Если давление отсутствует или ниже 2 бар, а насос не гудит, снимите модуль бензонасоса для визуального осмотра. Обратите внимание на состояние сетчатого фильтра – его засорение на 70% и более может блокировать подачу топлива. Также проверьте целостность поплавка датчика уровня топлива: его повреждение приводит к ложному сигналу «пустой бак» и отключению насоса.

Если все проверки пройдены, а насос не работает, замените его на новый. При установке обратите внимание на правильность подключения разъема: перепутанные провода (красный – «+12 В», черный – масса) приведут к выходу насоса из строя. После замены сбросьте давление в системе, сняв клемму с АКБ на 10 минут, и проверьте герметичность соединений топливопроводов.
