Как отремонтировать амортизатор автомобиля своими руками

Амортизаторы – ключевой элемент подвески, отвечающий за гашение колебаний и стабильность автомобиля на дороге. Средний ресурс штатных амортизаторов составляет 60–100 тыс. км, но при агрессивной езде или плохом состоянии дорог этот показатель снижается до 30–50 тыс. км. Замена на СТО обойдется в 3–8 тыс. рублей за один амортизатор, включая работу, тогда как самостоятельный ремонт сокращает расходы на 50–70%. Однако не все амортизаторы подлежат восстановлению: ремонтопригодны только масляные и газомасляные модели с разборной конструкцией.

Перед началом работ проверьте состояние амортизаторов. Основные признаки неисправности: подтекание масла, стуки при проезде неровностей, увеличенный крен кузова в поворотах, неравномерный износ шин. Для диагностики поддомкратьте автомобиль и покачайте кузов – если амортизатор не гасит колебания за 1–2 качка, требуется вмешательство. Также оцените состояние пыльников и отбойников: трещины или разрывы ускоряют износ внутренних компонентов.

Для ремонта потребуется набор инструментов: съемник пружин (если амортизатор с пружиной), ключи на 17–22 мм, молоток, тиски, шприц для масла (объемом не менее 200 мл) и новые сальники (артикул зависит от модели амортизатора). Работайте на ровной поверхности с подставками под кузов – домкрат не обеспечивает достаточной устойчивости. Перед разборкой очистите амортизатор от грязи: песок, попавший внутрь, выведет из строя новые сальники за 500–1000 км.

Восстановление амортизатора включает 4 ключевых этапа: разборка, замена изношенных деталей, заправка маслом и сборка. Для масляных амортизаторов используйте специальное амортизаторное масло (например, Mobil ATF 220 или Liqui Moly Shock Oil) – обычные моторные масла не подходят из-за низкой вязкости. Объем заправки указывается в технической документации к амортизатору: перелив или недолив на 10–15 мл снижает эффективность работы на 20–30%.

Какие инструменты и материалы понадобятся для ремонта амортизаторов

Ремонт амортизаторов требует точного набора инструментов и расходных материалов, без которых невозможно выполнить работу качественно. Основной комплект включает ключи с накидными и торцевыми головками от 10 до 22 мм, так как болты крепления амортизаторов часто имеют разные размеры. Для демонтажа потребуется специальный съемник пружин – без него снятие пружины с амортизатора опасно и может привести к травмам. Также необходимы динамометрический ключ для затяжки крепежа с заданным моментом и молоток с резиновой или пластиковой насадкой для аккуратного снятия деталей.

Для разборки и сборки амортизатора понадобятся специфические приспособления. Струбцина или тиски с мягкими губками фиксируют корпус амортизатора, предотвращая его повреждение. Шприц для масла (объемом не менее 100 мл) нужен для заправки газомасляных амортизаторов рабочей жидкостью. Если ремонтируются газонаполненные стойки, потребуется насос высокого давления с манометром для нагнетания азота (обычно до 10–15 бар). Для проверки герметичности после сборки используют мыльный раствор или специальный течеискатель.

Расходные материалы зависят от типа амортизатора и характера ремонта. В таблице ниже приведены основные компоненты, которые могут потребоваться:

Для диагностики состояния амортизаторов пригодятся дополнительные инструменты. Вибростенд или специальный тестер амортизаторов поможет оценить эффективность работы стоек до и после ремонта. Если таких устройств нет, можно использовать простой метод: покачать автомобиль за крыло и наблюдать за затуханием колебаний – более 1–2 качков указывают на неисправность. Также полезен штангенциркуль для измерения износа штока (допустимое отклонение от номинала – не более 0,05 мм).

Работа с амортизаторами требует чистоты – даже мелкие частицы грязи, попавшие внутрь, ускоряют износ сальников и клапанов. Поэтому перед разборкой детали промывают в керосине или специальном очистителе для тормозных систем. Для обезжиривания поверхностей используют ацетон или изопропиловый спирт. Хранение разобранных компонентов должно быть организовано в закрытых контейнерах, чтобы исключить попадание пыли.

Некоторые инструменты можно заменить подручными средствами, но это снижает качество ремонта. Например, вместо съемника пружин иногда используют стяжки из проволоки, однако это опасно – пружина может сорваться. Для заправки газом вместо насоса высокого давления применяют баллоны с углекислотой, но азот предпочтительнее, так как не вызывает коррозии внутренних поверхностей. При отсутствии динамометрического ключа затяжку выполняют «на глаз», но это чревато перетяжкой или недотяжкой крепежа, что приводит к преждевременному износу деталей.

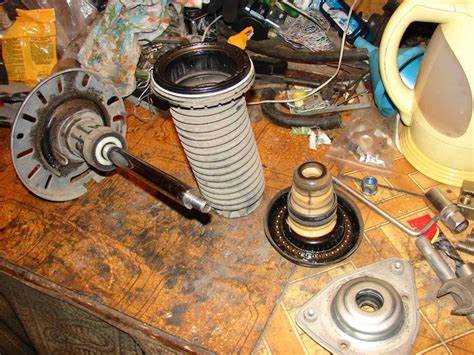

Как правильно демонтировать амортизаторы с автомобиля

Демонтаж начинайте с нижнего крепления амортизатора. На большинстве автомобилей это болт или гайка, соединяющая стойку с поворотным кулаком или балкой. Открутите крепеж, удерживая шток амортизатора от проворачивания шестигранником через отверстие в верхней опоре. Если болт закис, используйте проникающую смазку (например, WD-40) и выдержите 10–15 минут перед повторной попыткой. На моделях с многорычажной подвеской может потребоваться снятие стабилизатора поперечной устойчивости или отсоединение датчика ABS.

• Верхнее крепление амортизатора чаще всего расположено в моторном отсеке или багажнике (для задней подвески). Открутите три гайки (реже – четыре), удерживающие опорный подшипник или тарелку пружины. На некоторых автомобилях (например, Volkswagen Golf, Toyota Corolla) потребуется снять пластиковую накладку или аккумулятор для доступа.
• При демонтаже задних амортизаторов на седанах и хэтчбеках часто мешает обшивка багажника – снимите ее, открутив крепежные пистоны или винты. На универсалах и кроссоверах амортизаторы могут крепиться к кузову через резиновые втулки – проверьте их состояние перед снятием.
• Извлекайте амортизатор аккуратно, чтобы не повредить пыльник и отбойник. Если стойка зажата пружиной, используйте съемник, зафиксировав его зацепами за витки пружины и сжав ее до освобождения верхней опоры. Не снимайте пружину без съемника – это опасно.

Определение неисправностей амортизаторов перед ремонтом

Визуальный осмотр выявляет масляные подтёки на корпусе амортизатора или штоке. Следы жидкости шириной более 2 мм по окружности штока свидетельствуют о разгерметизации сальника. Если масло стекает каплями, ресурс узла исчерпан на 80–90%. Сухие амортизаторы с коррозией на штоке диаметром свыше 0,3 мм требуют замены – восстановление нецелесообразно.

Проверка работоспособности методом «качания» даёт лишь предварительную оценку. Надавите на крыло автомобиля с усилием 30–50 кг и резко отпустите. Если кузов возвращается в исходное положение без колебаний – амортизатор исправен. При наличии 2–3 затухающих колебаний эффективность демпфирования снижена на 30–50%. Метод не работает для газонаполненных амортизаторов из-за высокого внутреннего давления.

Износ сайлентблоков и опорных подшипников часто маскируется под неисправность амортизаторов. Стук при проезде неровностей на скорости до 30 км/ч с частотой 10–15 Гц указывает на люфт в верхней опоре. Проверьте зазор между штоком и опорой – допустимое значение не более 0,5 мм. При превышении замените опору, а не амортизатор.

Диагностика на вибростенде даёт точные данные о состоянии подвески. Прибор измеряет коэффициент демпфирования: для исправного амортизатора он составляет 0,25–0,35. Значения ниже 0,15 говорят о критическом износе. Тест проводится на частотах 10–16 Гц с амплитудой 5–10 мм. Результаты сравниваются с заводскими допусками для конкретной модели автомобиля.

Температурный тест помогает выявить заклинивание амортизатора. После 10–15 минут езды по неровной дороге прикоснитесь к корпусу амортизатора. Рабочий узел нагревается до 50–70°C равномерно по всей длине. Холодные участки или локальный перегрев свыше 90°C указывают на внутренние повреждения – разрушение клапанов или задиры на поршне.

Анализ износа шин выявляет косвенные признаки неисправности. Неравномерный износ протектора с «пилообразным» рисунком на внешней кромке шины говорит о чрезмерном раскачивании кузова. Глубина канавок на одном колесе может отличаться на 1,5–2 мм от другого – это результат неравномерной работы амортизаторов. Проверьте давление в шинах перед диагностикой.

Электронная диагностика через OBD-II сканер доступна для автомобилей с системой контроля давления в шинах или адаптивной подвеской. Коды неисправностей C1234–C1237 указывают на проблемы с амортизаторами. Для точной локализации используйте сканер с функцией чтения данных датчиков ускорения кузова. Отклонение показаний более чем на 20% от эталонных значений подтверждает неисправность.

Разборка амортизатора: пошаговая инструкция

Перед началом работ подготовьте инструменты: набор торцевых головок (10–19 мм), динамометрический ключ, съемник пружин (если амортизатор пружинный), молоток с резиновой насадкой, плоскогубцы, отвертку с плоским жалом и шестигранники (4–8 мм). Работайте на ровной поверхности с хорошим освещением. Если амортизатор газонаполненный, зафиксируйте его в тисках с мягкими губками, чтобы не повредить корпус.

Снимите защитный колпачок с верхней части амортизатора. Под ним находится гайка штока – открутите её торцевой головкой, удерживая шток от проворачивания шестигранником. Для газовых амортизаторов потребуется специальный ключ или приспособление для фиксации штока. Если гайка не поддается, нанесите проникающую смазку (WD-40) и дайте ей подействовать 10–15 минут.

Извлеките шток вместе с поршнем. Осмотрите его на предмет износа: царапины, задиры или коррозия указывают на необходимость замены. Проверьте состояние сальника – если он затвердел или имеет трещины, его нужно заменить. Для разборки масляного амортизатора слейте масло в чистую емкость, предварительно открутив нижнюю пробку или сняв корпус.

Демонтируйте направляющую втулку штока. Она может быть зафиксирована стопорным кольцом или запрессована. В первом случае подденьте кольцо отверткой, во втором – аккуратно выбейте втулку молотком через деревянную проставку. Осмотрите втулку на наличие люфта или деформации: допустимый зазор между штоком и втулкой – не более 0,15 мм.

Разберите клапанную систему. В большинстве амортизаторов она состоит из тарельчатых клапанов, пружин и дроссельных шайб. Запомните порядок их расположения – при сборке важно сохранить последовательность. Проверьте клапаны на засорение: промойте их в керосине или бензине, продуйте сжатым воздухом. Изношенные или деформированные элементы замените.

Очистите внутренние поверхности корпуса от грязи и остатков масла. Используйте безворсовую ветошь и растворитель (уайт-спирит). Осмотрите цилиндр на предмет задиров или коррозии – даже незначительные повреждения приведут к утечке масла и потере работоспособности. При обнаружении дефектов корпус подлежит замене.

Перед сборкой смажьте все трущиеся детали амортизаторным маслом. Установите клапанную систему в обратном порядке, соблюдая момент затяжки (обычно 10–15 Н·м). При запрессовке направляющей втулки используйте оправку подходящего диаметра. После сборки залейте масло (для масляных амортизаторов) или закачайте газ (для газонаполненных) согласно спецификации производителя.

Замена изношенных деталей внутри амортизатора

Разборка амортизатора начинается с фиксации штока в тисках через мягкие прокладки, чтобы избежать деформации. С помощью специального ключа или головки на 17-19 мм открутите гайку крепления поршня, удерживая шток от проворачивания шестигранником на 6-8 мм. Если гайка не поддается, нанесите проникающую смазку (например, WD-40) и выдержите 10-15 минут – усилие затяжки на заводе часто превышает 50 Н·м.

После снятия гайки извлеките поршень с клапанной системой. Осмотрите уплотнительные кольца и шайбы на наличие задиров, трещин или потери эластичности. Стандартный диаметр резиновых колец для большинства легковых амортизаторов – 12-16 мм, толщина – 2-3 мм. При замене используйте только оригинальные детали или аналоги с допуском по твердости (70-80 Shore A) и термостойкости до +120°C.

Клапанные диски проверяйте на коробление: положите их на стекло и измерьте зазор щупом – допустимое отклонение не более 0,05 мм. Изношенные диски толщиной менее 0,8 мм (для стандартных амортизаторов) подлежат замене. При сборке соблюдайте последовательность установки: сначала пружинная шайба, затем дроссельный диск, далее перепускной клапан. Затяжка гайки поршня – 30-40 Н·м с фиксацией резьбы анаэробным герметиком.

Вкладыш направляющей штока (сальник) меняйте при любом ремонте. Перед установкой нового сальника смажьте его внутреннюю кромку консистентной смазкой (например, Литол-24) и рабочую поверхность штока – маслом для амортизаторов. Глубина запрессовки сальника в корпус – 5-7 мм от края, используйте оправку диаметром на 0,2-0,3 мм меньше наружного диаметра сальника, чтобы избежать перекоса.

При замене донного клапана обратите внимание на его тип: однотрубные амортизаторы комплектуются тарельчатыми клапанами, двухтрубные – шариковыми или дисковыми. Проверьте свободу перемещения шарика в гнезде – он должен перекатываться без заеданий при наклоне на 45°. Для дисковых клапанов критичен зазор между диском и седлом: при диаметре 20 мм он не должен превышать 0,1 мм. Уплотнительное кольцо донного клапана меняйте на новое с идентичными размерами (обычно 18×2 мм).

После сборки залейте рабочую жидкость через штоковое отверстие до уровня на 5-10 мм ниже края корпуса. Для большинства амортизаторов объем масла составляет 200-350 мл (например, для ВАЗ-2108 – 280 мл, для Toyota Camry – 320 мл). Используйте только специализированные масла с вязкостью 10-15 сСт при 40°C (например, АЖ-12Т или аналог). Удалите воздух из полости, медленно перемещая шток на полный ход 10-15 раз, затем затяните гайку с моментом 25-30 Н·м.

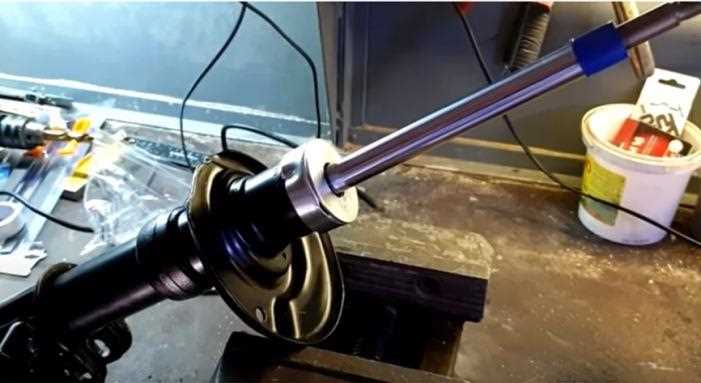

Сборка амортизатора после замены комплектующих

Перед началом сборки убедитесь, что все детали очищены от старой смазки и загрязнений. Используйте безворсовую салфетку и специализированный очиститель для металлических поверхностей, например, CRC Brake Parts Cleaner. Особое внимание уделите штоку – на нём не должно быть задиров или коррозии, иначе уплотнения быстро выйдут из строя.

Нанесите тонкий слой смазки на внутреннюю поверхность сальника и направляющей втулки. Для гидравлических амортизаторов подходит силиконовая смазка (например, Permatex 80070), для газонаполненных – тефлоновая паста (например, Liqui Moly 3140). Избегайте избытка смазки: лишний материал может попасть в рабочую полость и нарушить работу клапанов.

Установите новый сальник в корпус амортизатора, используя оправку подходящего диаметра. Запрессовывайте его равномерно, без перекосов, до упора в посадочное место. Проверьте положение стопорного кольца – оно должно чётко фиксироваться в канавке, иначе сальник сместится при работе.

Соберите клапанную систему, следуя заводской схеме. Для большинства амортизаторов порядок таков: диск клапана сжатия → пружина → тарелка → дроссельный диск. Убедитесь, что все элементы установлены лицевой стороной вверх (обычно на них есть маркировка или фаска). Неправильная сборка приведёт к неравномерному демпфированию.

Вставьте шток в корпус, предварительно смазав его рабочую часть. При этом следите, чтобы не повредить кромку сальника – используйте пластиковую втулку или обмотайте шток изолентой. Погружайте шток медленно, контролируя выход воздуха через перепускные отверстия. Если амортизатор газонаполненный, заполните его азотом под давлением 6–10 бар через специальный штуцер.

Затяните гайку корпуса моментом, указанным в технической документации (обычно 40–60 Н·м). Используйте динамометрический ключ – перетяжка приведёт к деформации резьбы, а недотяжка – к разгерметизации. После затяжки проверьте плавность хода штока: он должен двигаться без заеданий и возвращаться в исходное положение под собственным весом.

Перед установкой на автомобиль проведите тест на стенде или вручную: сожмите амортизатор на 1/3 хода и отпустите. Нормальная работа характеризуется медленным (2–3 секунды) возвратом штока без рывков. Если наблюдаются стуки или утечки масла, разберите узел и проверьте герметичность сальника и правильность установки клапанов.
