Тормозной барабан на Шевроле Авео (T250, 2006–2011 гг.) – деталь, требующая периодической проверки и замены. Износ колодок, коррозия или деформация барабана приводят к снижению эффективности торможения и появлению посторонних шумов. Снятие барабана – обязательный этап при обслуживании задних тормозов, но на Авео эта процедура часто осложняется прикипанием детали к ступице.
Для работы потребуются: домкрат, баллонный ключ, молоток с резиновой или медной насадкой, съемник тормозных барабанов (артикул OTC 7315A или аналог), WD-40, ключ на 30 (для гайки ступицы), отвертка с плоским шлицем. Перед началом убедитесь, что автомобиль зафиксирован на ровной поверхности, а колесо снято. Если барабан не поддается, не применяйте чрезмерную силу – это может повредить ступицу или подшипник.
На Авео с ABS важно отключить датчик частоты вращения колеса перед демонтажем. Для этого отсоедините разъем, расположенный на задней балке рядом с тормозным щитом. Если барабан прикипел, используйте съемник или метод обстукивания по периметру через деревянную проставку. Избегайте ударов по центру – это может деформировать посадочное место подшипника.
После снятия осмотрите барабан на предмет трещин, глубоких борозд или неравномерного износа. Предельно допустимая толщина рабочей поверхности для Авео – 200 мм (номинал – 203 мм). Если деталь изношена или повреждена, замените ее комплектом с обеих сторон оси. При установке нового барабана очистите ступицу от ржавчины и нанесите тонкий слой медной смазки на посадочную поверхность.
Какие инструменты и материалы понадобятся для демонтажа барабана
Для снятия тормозного барабана на Chevrolet Aveo T250/T300 потребуется набор специфических инструментов, адаптированных под конструкцию задней подвески и креплений. Основной перечень включает:
| Инструмент/материал | Назначение | Примечание |
|---|---|---|
| Головка на 30 мм с удлинителем | Откручивание ступичной гайки | Гайка затянута с усилием 180–220 Н·м – используйте вороток с длинным плечом |
| Молоток с резиновой или медной насадкой | Выбивание барабана при коррозии | Избегайте ударов по кромке – деформируется посадочное место |
| Съемник тормозных барабанов (универсальный) | Демонтаж без повреждений | Модель с регулируемыми захватами под диаметр 200–230 мм |
| Шестигранник на 6 мм | Откручивание винтов крепления барабана (если предусмотрены) | Встречается на модификациях 2011–2015 гг. |
| Проникающая смазка (WD-40, LIQUI MOLY LM-40) | Обработка прикипевших соединений | Наносить за 10–15 минут до демонтажа |
| Домкрат гидравлический + подставки | Подъем автомобиля | Минимальная грузоподъемность – 2 тонны |
| Динамометрический ключ | Затяжка ступичной гайки при сборке | Момент затяжки – 180–220 Н·м |
Дополнительно подготовьте проволочную щетку для очистки посадочного места ступицы от ржавчины и абразивной пасты (например, GOI) – при наличии задиров на поверхности барабана. Для защиты резьбы ступицы используйте пластиковый колпачок или изоленту после снятия гайки. Работайте в перчатках: кромки барабана острые, а тормозная пыль содержит асбестовые волокна.
Как правильно подготовить автомобиль перед снятием тормозного барабана
Перед началом работ установите автомобиль на ровную твердую поверхность и зафиксируйте его противооткатными упорами под передние колеса. На Шевроле Авео снимите колпак ступицы (если есть) и ослабьте гайку крепления колеса на ½ оборота ключом на 19 мм, не снимая ее полностью. Поднимите заднюю часть машины домкратом, разместив его строго под штатной точкой подъема – на расстоянии 20–25 см от заднего бампера, рядом с порогом. Убедитесь, что домкрат устойчив и не деформирует кузов.
Снимите колесо и очистите тормозной механизм от грязи металлической щеткой. Особое внимание уделите:
- ступице – удалите налет ржавчины вокруг центрального отверстия;
- резьбе шпилек – нанесите проникающую смазку (WD-40, LIQUI MOLY LM-40) на 10–15 минут;
- стыку барабана с фланцем – обработайте прикипевшие участки керосином или специальным составом для разъединения деталей.
Проверьте состояние троса стояночного тормоза: если он натянут, ослабьте регулировочную гайку под днищем автомобиля, чтобы колодки не мешали демонтажу барабана.
Отсоедините датчик ABS (если установлен) – разъем находится на кронштейне балки. Отведите провод в сторону, зафиксировав его пластиковой стяжкой. Перед снятием барабана убедитесь, что тормозной цилиндр не подтекает: следы тормозной жидкости на внутренней поверхности барабана указывают на необходимость замены уплотнений. Подготовьте инструменты – съемник барабанов (артикул для Авео: OEM 95220400), молоток с резиновой насадкой и зубило для выбивания прикипевших деталей.
Пошаговая инструкция по снятию колеса и доступу к барабану
Поднимите автомобиль домкратом, установив его на штатную точку под кузовом – у Шевроле Авео она расположена на расстоянии 20–25 см от порога за передним колесом или перед задним. Используйте подставки или упоры для фиксации машины, так как домкрат не предназначен для длительной нагрузки. Открутите колесные гайки ключом на 19 мм против часовой стрелки, удерживая колесо ногой от проворачивания. Снимите колесо, потянув его на себя, и убедитесь, что тормозной барабан не имеет видимых повреждений или трещин.
Очистите ступицу и прилегающие поверхности от грязи металлической щеткой, уделив внимание посадочному месту барабана. Если барабан прикипел, нанесите проникающую смазку (например, WD-40) на стык со ступицей и постучите молотком через деревянную проставку по ободу – избегайте ударов по рабочей поверхности. Для облегчения снятия можно нагреть барабан промышленным феном в течение 2–3 минут, но не перегревайте подшипник ступицы. После этого попробуйте снять барабан, покачивая его из стороны в сторону или используя съемник с двумя захватами.

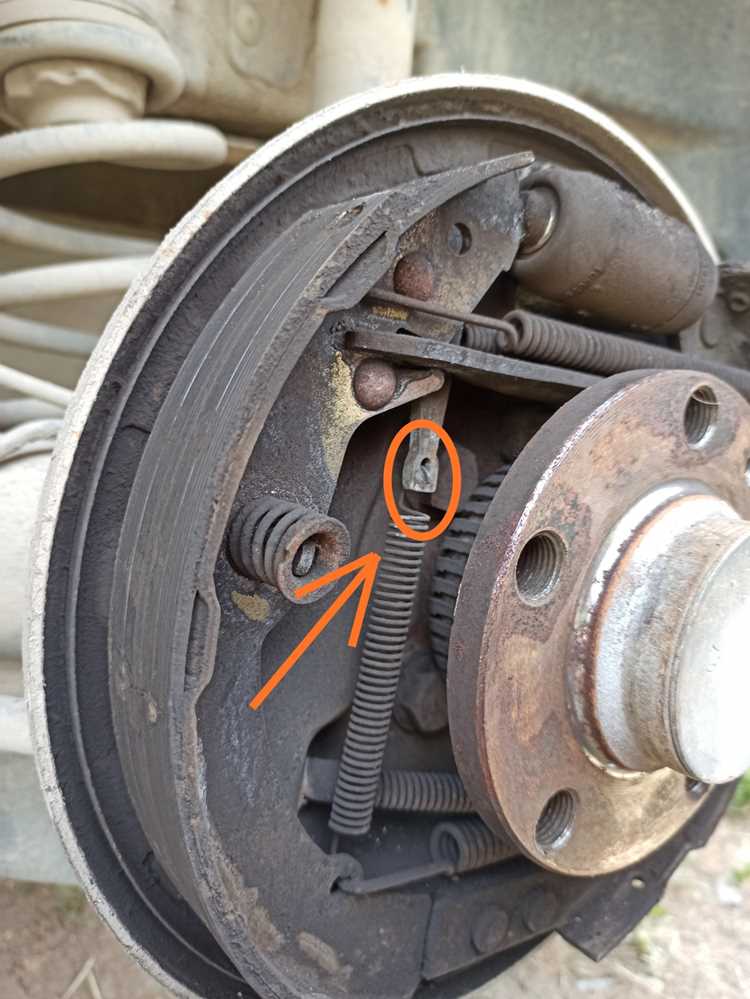

Как ослабить и снять прикипевший тормозной барабан без повреждений
Нагрейте барабан строительным феном в течение 3–5 минут, направляя поток горячего воздуха на стык с полуосью. Температура в 150–200°C расширит металл, разрушая коррозионные связи. Избегайте открытого огня – локальный перегрев деформирует деталь. После нагрева сразу постучите резиновой киянкой по внутренней кромке барабана, чередуя удары с разных сторон. Сила удара – 2–3 кг, частота – 1 удар в секунду.
Если барабан не поддается, используйте проникающую смазку PB Blaster или WD-40 Specialist. Нанесите состав на посадочное место через отверстие для болта крепления колеса, дайте впитаться 15–20 минут. Повторите процедуру 2–3 раза, каждый раз добавляя смазку и слегка постукивая киянкой. Для ускорения эффекта оберните барабан влажной тряпкой после нанесения смазки – контраст температур усилит проникновение.
В крайнем случае примените съемник тормозных барабанов с тремя захватами. Установите лапы съемника на внутреннюю кромку барабана, равномерно затягивайте центральный винт с усилием 50–70 Н·м. Если съемник начинает соскальзывать, подложите под лапы тонкие металлические пластины толщиной 1–1,5 мм. Избегайте перекоса – это приведет к повреждению кромки барабана или ступицы.
При отсутствии съемника используйте два болта М8 длиной 60–80 мм. Вверните их в резьбовые отверстия на барабане (предназначены для демонтажа), чередуя затяжку на 1–1,5 оборота. Равномерное давление сдвинет барабан с посадочного места без перекосов. Если резьба сорвана, высверлите отверстия диаметром 6,5 мм и нарежьте новую резьбу М8.
После снятия очистите посадочное место на ступице металлической щеткой и обработайте медной смазкой Liqui Moly Kupfer-Spray. Нанесите тонкий слой на поверхность, избегая попадания на тормозные колодки. Перед установкой нового барабана проверьте биение ступицы индикатором часового типа – допуск не более 0,1 мм.

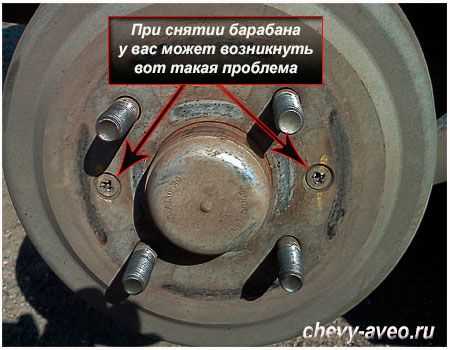

Что делать, если барабан не снимается: проверенные способы
Первым делом проверьте, не мешает ли снятию коррозия между барабаном и ступицей. На Шевроле Авео часто образуется ржавчина в зоне посадки, особенно если автомобиль долго стоял без движения. Нанесите проникающую смазку (например, WD-40 или Liquid Wrench) по окружности барабана и дайте ей впитаться 15–20 минут. Повторите процедуру 2–3 раза, если барабан не поддается. Избегайте чрезмерных усилий – резкие удары молотком могут деформировать деталь.
Если смазка не помогла, используйте съемник тормозных барабанов. Для Авео подойдет универсальный съемник с тремя захватами и центральным винтом. Установите захваты за кромку барабана, равномерно затяните их, затем вращайте винт по часовой стрелке, создавая равномерное усилие. Не пытайтесь срывать барабан рывками – это может повредить ступицу или подшипник. При отсутствии съемника допустимо использовать два болта М8 длиной 50–60 мм: вкрутите их в резьбовые отверстия барабана и поочередно затягивайте, пока деталь не сдвинется.
Попробуйте метод термического расширения. Нагрейте барабан строительным феном или газовой горелкой (температура не выше 150°C) в течение 3–5 минут. Металл расширится, и зазор между барабаном и ступицей увеличится. Сразу после нагрева попробуйте снять деталь, используя резиновый молоток для легких ударов по периметру. Избегайте перегрева – чрезмерная температура может повредить сальник ступицы или подшипник.
Осмотрите барабан на предмет механических препятствий. Часто причиной заклинивания становятся закисшие или деформированные колодки. Проверьте через смотровое отверстие в щите тормоза: если колодки не отходят от рабочей поверхности, попробуйте вручную развести их с помощью отвертки, вставленной между колодкой и барабаном. Будьте осторожны – не повредите фрикционные накладки. Если колодки сильно изношены или заклинили, может потребоваться их предварительное снятие через технологические окна.
В крайнем случае используйте ударный метод, но только с применением деревянной проставки. Возьмите брусок из твердой древесины (дуб, бук) толщиной 30–40 мм и прикладывайте его к кромке барабана. Наносите резкие, но контролируемые удары кувалдой массой 1–1,5 кг по проставке, чередуя точки приложения силы. Начинайте с легких ударов, постепенно увеличивая силу. Если после 10–15 ударов барабан не сдвинулся, прекратите попытки и проверьте другие возможные причины заклинивания.
После успешного снятия очистите посадочную поверхность ступицы металлической щеткой и обработайте антикоррозийным составом (например, медной смазкой). Проверьте состояние подшипника ступицы – если при вращении слышен шум или люфт, замените его. Установите новый барабан или отремонтированный старый, соблюдая момент затяжки колесных болтов (для Авео – 110 Н·м). Не используйте старые крепежные элементы повторно – всегда устанавливайте новые болты или гайки.
Как проверить состояние тормозных колодок и барабана после снятия
Проверьте металлическое основание колодок на предмет деформаций или трещин. Даже при достаточной толщине накладок поврежденная основа может привести к неравномерному прилеганию и вибрациям при торможении. Особое внимание уделите местам крепления пружин и механизмам саморегулировки – там часто скапливается грязь, вызывающая заедание.
Оцените состояние рабочей поверхности барабана. Диаметр внутренней части не должен превышать 201 мм для Шевроле Авео с двигателем 1.4 л (данные для модели 2008–2011 годов). Измерьте его нутромером в трех сечениях: верхнем, среднем и нижнем. Разница в показаниях более 0,1 мм указывает на неравномерный износ, требующий проточки или замены барабана.
- Царапины и задиры глубиной более 0,5 мм – повод для проточки или замены.
- Темные пятна с синеватым оттенком свидетельствуют о перегреве, что снижает эффективность торможения.
- Риски в виде концентрических кругов – нормальное явление, если они не глубже 0,2 мм.
Проверьте биение барабана с помощью индикатора часового типа. Установите его на суппорт и прокрутите барабан вручную. Допустимое биение – не более 0,05 мм. Превышение этого значения приводит к пульсации педали тормоза и ускоренному износу колодок. Если биение выше нормы, барабан нужно проточить на токарном станке или заменить.
Осмотрите пружины и механизм саморегулировки. Растянутые или деформированные пружины снижают усилие прижатия колодок, что увеличивает тормозной путь. Проверьте легкость хода регулировочного механизма: он должен перемещаться без заеданий при вращении звездочки. Замените все элементы с признаками коррозии или износа.
Убедитесь в отсутствии утечек тормозной жидкости на внутренней поверхности барабана. Масляные пятна или следы жидкости указывают на неисправность колесного цилиндра. В этом случае замените цилиндр и полностью промойте тормозной механизм спиртом, чтобы удалить остатки жидкости с фрикционных поверхностей.
Перед сборкой очистите все детали от грязи и продуктов износа. Используйте металлическую щетку для удаления ржавчины с пружин и опорных площадок, но не применяйте наждачную бумагу на рабочих поверхностях барабана и колодок. Смажьте высокотемпературной смазкой (например, ATE 03.9902-1001.2) точки контакта колодок с опорным щитом и регулировочный механизм.
Сборка узла: порядок установки барабана и проверка работоспособности
Установите барабан на ступицу, совместив отверстия под болты крепления. Затяните болты крест-накрест моментом 45–55 Н·м, используя динамометрический ключ. Избегайте перетяжки – это может деформировать барабан или вызвать биение. Если барабан не садится на место, не прилагайте чрезмерных усилий: проверьте, не выступают ли колодки за пределы рабочей поверхности, и при необходимости отрегулируйте их положение.
После установки проверните барабан вручную. Он должен вращаться свободно, без заеданий и посторонних шумов. Если ощущается сопротивление, снимите барабан и осмотрите колодки на предмет касания с рабочей поверхностью. Убедитесь, что возвратные пружины колодок исправны и не деформированы – слабое натяжение пружин приводит к неравномерному износу и шуму при торможении.
Подключите трос стояночного тормоза и отрегулируйте его натяжение. Для этого поднимите рычаг стояночного тормоза на 3–5 щелчков и проверьте, что колодки плотно прижимаются к барабану. Если барабан не блокируется, удлините трос регулировочной гайкой под днищем автомобиля. После регулировки опустите рычаг и убедитесь, что барабан вращается без затираний.
Установите колесо и затяните гайки моментом 90–110 Н·м в последовательности «звезда». Опустите автомобиль на землю и выполните пробную поездку на скорости до 40 км/ч. Плавно нажмите на педаль тормоза 3–4 раза, чтобы колодки заняли рабочее положение. Проверьте отсутствие вибраций, скрипов и увода автомобиля в сторону при торможении.
Через 100–150 км пробега повторно проверьте затяжку болтов барабана и гаек колеса. Осмотрите барабан на предмет перегрева – потемнение поверхности или запах горелого свидетельствуют о неправильной регулировке колодок или заедании механизма. При обнаружении дефектов разберите узел и устраните причину неисправности.
