Двигатели Лада Калина выпускались в нескольких модификациях, отличающихся количеством клапанов на цилиндр. Стандартные варианты – 8-клапанные и 16-клапанные агрегаты. Первые устанавливались на базовые версии (например, 1.6 л, 81–87 л.с.), вторые – на более мощные (1.4 л, 16V, 89 л.с. или 1.6 л, 16V, 98–106 л.с.). Чтобы точно определить конфигурацию, проверьте маркировку на блоке цилиндров или крышке клапанов.
На 8-клапанных двигателях (модели 21114, 11183) крышка клапанов имеет одну распредвальную шестерню и плоскую форму. Впускной и выпускной коллекторы расположены с одной стороны. На 16-клапанных (21126, 21127) – две шестерни распредвалов, а коллекторы разнесены по разным сторонам головки блока. Визуально отличить можно и по количеству свечей: у 16V их четыре, у 8V – столько же, но с другой компоновкой.
Если маркировка стёрта, используйте VIN-код автомобиля. Первые три символа (XTA) указывают на производителя, следующие шесть – на модель и тип двигателя. Например, 21126 в VIN означает 16-клапанный мотор объёмом 1.6 л. Альтернативный способ – проверка технической документации или диагностика через OBD-II сканер, который покажет код двигателя.
При замене деталей учитывайте различия в ГРМ: 8-клапанные моторы оснащены ремнём, 16-клапанные – цепью или ремнём в зависимости от года выпуска. Неправильный подбор запчастей (например, прокладок ГБЦ или толкателей) приведёт к неисправностям. Для точной идентификации сверьтесь с таблицей соответствия двигателей и моделей Калины на официальном сайте АвтоВАЗа.
Какие двигатели устанавливались на Ладу Калину и их маркировка
На Ладу Калину устанавливались четыре основных типа бензиновых двигателей, различающихся по рабочему объёму, мощности и конструкции. Базовым стал 8-клапанный мотор ВАЗ-11183 объёмом 1,6 л (82 л.с.), который использовался в первых поколениях (2004–2013 гг.). Его маркировка указывается в техпаспорте как «11183» или «21114» – модернизированная версия с облегчённой шатунно-поршневой группой. Этот агрегат отличался простотой обслуживания, но имел ограниченный ресурс из-за отсутствия гидрокомпенсаторов.
С 2007 года появился 16-клапанный двигатель ВАЗ-21126 (1,6 л, 98 л.с.), ставший основным для Калины второго поколения. Его маркировка часто встречается в виде «21126» или «21127» – версия с изменяемой геометрией впускного коллектора (106 л.с.). Этот мотор оснащён гидрокомпенсаторами, что снижает шум и упрощает регулировку клапанов, но требует качественного масла. В 2013 году его заменил модернизированный ВАЗ-21127 с системой изменения фаз газораспределения на впуске.
Для топовых комплектаций предлагался 1,4-литровый 16-клапанный двигатель ВАЗ-11194 (89 л.с.), разработанный на базе блока цилиндров от 1,6-литрового агрегата. Его маркировка – «11194», а ключевая особенность – облегчённая конструкция с уменьшенным ходом поршня. Несмотря на экономичность, этот мотор оказался менее надёжным из-за повышенных нагрузок на поршневую группу и склонности к масложору. Производство было свёрнуто в 2013 году.
С 2016 года на Калину стали устанавливать двигатель ВАЗ-21129 (1,6 л, 106 л.с.), адаптированный под экологические нормы Евро-5. Его маркировка в документации – «21129», а отличия от предшественника (21127) включают обновлённую систему впуска, модернизированный выпускной коллектор и изменённые настройки ЭБУ. Этот агрегат совместим с механической и автоматической трансмиссиями (Jatco JF414E), но чувствителен к качеству топлива и требует регулярной замены свечей зажигания.
Для идентификации двигателя достаточно проверить маркировку на блоке цилиндров (слева, рядом с масляным фильтром) или в ПТС (графа «Модель двигателя»). В случае отсутствия данных можно ориентироваться на количество клапанов: 8-клапанные моторы (11183, 11186) имеют по два клапана на цилиндр, 16-клапанные (21126, 21127, 21129, 11194) – по четыре. Точная маркировка критична при подборе запчастей, так как детали для разных версий не всегда взаимозаменяемы.
Как найти информацию о количестве клапанов по VIN-коду автомобиля
VIN-код Лады Калины содержит 17 символов, где 4-й и 5-й знаки отвечают за модель и модификацию двигателя. Для расшифровки количества клапанов потребуется детальная таблица соответствия, так как прямых указаний на число клапанов в коде нет. Например, у Калины с двигателем 11186 (8 клапанов) VIN будет содержать комбинацию «118» в 4–6 позициях, а у версии с 16-клапанным мотором 21126 – «212».
Официальный способ проверки – использование базы данных АвтоВАЗа или сервисов типа «Автокод» и «ГИБДД.РФ». Введите VIN на сайте производителя или в разделе «Проверка автомобиля» на портале ГИБДД. В отчете будет указана точная модель двигателя, по которой можно определить количество клапанов. Для 8-клапанных агрегатов характерны индексы 11183, 11186, 21116, для 16-клапанных – 21126, 21127.
Если доступа к онлайн-сервисам нет, изучите техническую документацию автомобиля. В сервисной книжке или руководстве по эксплуатации Лады Калины указан тип двигателя. Например, мотор 21126 всегда 16-клапанный, а 11186 – 8-клапанный. Эти данные дублируются на наклейке в моторном отсеке или на табличке под капотом.
Для самостоятельной расшифровки VIN воспользуйтесь специализированными форумами владельцев Лада Калина, такими как Lada-forum.ru или Drive2.ru. Участники часто выкладывают таблицы соответствия VIN-кодов и модификаций двигателей. Обратите внимание на 7-й символ: у Калины первого поколения (2004–2013) он обычно «1», второго (2013–2018) – «2», что помогает сузить поиск.
Некоторые дилерские центры АвтоВАЗа предоставляют услугу расшифровки VIN бесплатно. Позвоните в официальный сервис и уточните, могут ли они выслать информацию о двигателе по электронной почте. Укажите VIN и попросите подтвердить количество клапанов – это займет 5–10 минут. Альтернатива – обращение в независимые автосервисы, работающие с отечественными автомобилями.
Если VIN-код частично поврежден или нечитаем, осмотрите блок цилиндров. На двигателях Лады Калина номер выбит на площадке рядом с масляным щупом. Сравните его с известными индексами: 11186 – 8 клапанов, 21126 – 16 клапанов. Дополнительно проверьте форму крышки клапанов: у 8-клапанных она плоская, у 16-клапанных – с ребрами жесткости.
Для быстрой проверки используйте онлайн-калькуляторы VIN, например, на сайте vin-info.com. Введите код и выберите марку «Lada». Система выдаст расшифровку, где в разделе «Двигатель» будет указано количество клапанов или индекс агрегата. Учтите, что бесплатные версии могут содержать неточности – для 100% уверенности сверяйте данные с официальными источниками.
Где посмотреть данные о клапанах в технической документации
В руководстве по эксплуатации Лада Калина данные о числе клапанов указаны в разделе «Технические характеристики двигателя». Обычно эта информация приводится в таблице с параметрами силового агрегата, где отдельной строкой выделено количество клапанов на цилиндр. Для моделей с 8-клапанным мотором (например, 1.6 л, 81 л.с.) это значение указано как «8 клапанов» или «2 клапана на цилиндр». В версиях с 16-клапанным двигателем (1.4 л, 16V или 1.6 л, 98 л.с.) – «16 клапанов» или «4 клапана на цилиндр».
В сервисной книжке автомобиля данные о клапанах дублируются в разделе «Техническое обслуживание». Здесь же приводятся рекомендации по регулировке зазоров, что косвенно подтверждает тип ГРМ. Например, для 8-клапанных моторов процедура регулировки описана с периодичностью 45 000 км, а для 16-клапанных – только при появлении стуков, так как они оснащены гидрокомпенсаторами.
В каталогах запчастей, таких как «Автодата» или «Электронный каталог АвтоВАЗ», информация о клапанах привязана к конкретному VIN-коду. Достаточно ввести номер двигателя (указан на блоке цилиндров), чтобы получить полные данные, включая количество клапанов, диаметр тарелок и материал изготовления. Например, для двигателя 21126 (1.6 л, 16V) в каталоге будет указано: «Клапаны впускные – 4 шт., диаметр 31 мм; выпускные – 4 шт., диаметр 27 мм».
| Модель двигателя | Количество клапанов | Диаметр впускных клапанов, мм | Диаметр выпускных клапанов, мм |
|---|---|---|---|
| 21114 (1.6 л, 8V) | 8 | 37 | 31 |
| 21126 (1.6 л, 16V) | 16 | 31 | 27 |
| 11194 (1.4 л, 16V) | 16 | 29 | 25 |
На заводской табличке двигателя, расположенной на блоке цилиндров (обычно с левой стороны), указан код силового агрегата. По нему можно определить тип ГРМ: например, код «21126» соответствует 16-клапанному мотору, а «21114» – 8-клапанному. Полный список кодов и их расшифровка приведены в приложении к руководству по ремонту.
В электронных базах данных АвтоВАЗа, доступных официальным дилерам, информация о клапанах содержится в разделе «Конструкция двигателя». Здесь приводятся не только количество клапанов, но и их рабочие параметры: угол наклона фасок, высота подъема, материал (например, жаропрочная сталь 55Х20Г9АН4 для выпускных клапанов). Для доступа к этим данным требуется авторизация или обращение в сервисный центр.
В технических бюллетенях АвтоВАЗа, выпускаемых при изменениях конструкции, иногда указываются обновления по клапанному механизму. Например, в бюллетене №12-2015 описан переход на клапаны с увеличенным ресурсом для двигателей 21127 (1.6 л, 16V). Эти документы публикуются на корпоративном портале и в дилерских сетях.
Для самостоятельной проверки можно использовать диагностические сканеры, подключаемые к разъему OBD-II. В расширенных отчетах некоторых программ (например, OpenDiag) отображается тип двигателя и количество клапанов. Однако этот метод не всегда точен, так как данные зависят от прошивки ЭБУ и могут не содержать прямых указаний на конструкцию ГРМ.

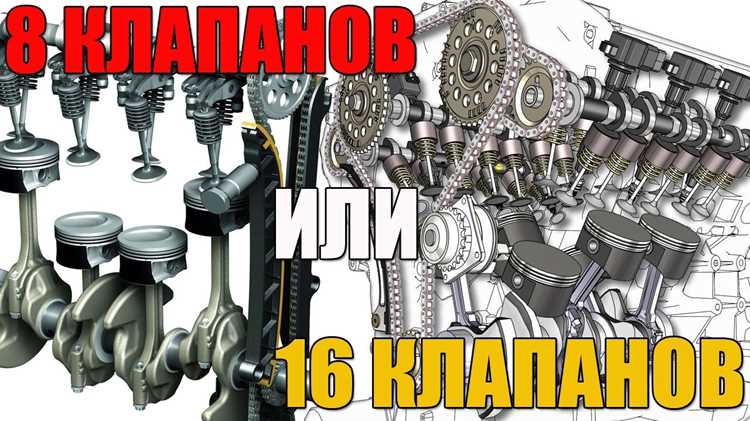

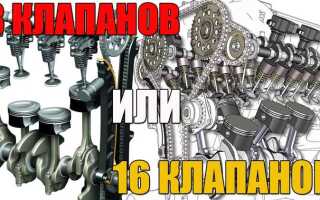

Как отличить 8-клапанный двигатель от 16-клапанного по внешним признакам
Первое, на что стоит обратить внимание, – крышка клапанов. У 8-клапанного двигателя Лада Калина она узкая, вытянутая и имеет ровную поверхность без выступающих элементов. На ней часто нанесена маркировка «8V» или «8 клапанов». У 16-клапанной версии крышка шире, с рельефными усилителями и надписью «16V» или «16 клапанов». Также на ней заметны два отверстия под свечи зажигания, расположенные по центру.
Второй ключевой признак – количество катушек зажигания. На 8-клапанном моторе их четыре, по одной на каждый цилиндр, и они установлены на клапанной крышке. У 16-клапанного двигателя катушки расположены непосредственно на свечах, которые скрыты под индивидуальными колпачками. Визуально это выглядит как четыре отдельных модуля, вставленных в головку блока.
- Форма впускного коллектора: у 8-клапанного он выполнен из черного пластика с одним общим патрубком, у 16-клапанного – из алюминия или пластика с четырьмя отдельными каналами.
- Выпускной коллектор: на 8-клапанном двигателе он чугунный, массивный, с четырьмя трубами, сходящимися в одну. У 16-клапанного – из нержавеющей стали, с четырьмя отдельными трубами, объединенными в две пары.
- Ремень ГРМ: на 8-клапанном моторе он закрыт пластиковой крышкой с надписью «ВАЗ», на 16-клапанном – металлической крышкой с рельефными ребрами жесткости.
Обратите внимание на расположение генератора. В 8-клапанной версии он установлен сверху двигателя, на кронштейне, и соединен с коленвалом ремнем. У 16-клапанного мотора генератор смещен вниз, ближе к блоку цилиндров, а его привод осуществляется через отдельный ремень от шкива коленвала.
Еще один способ – посчитать количество проводов, идущих к свечам зажигания. На 8-клапанном двигателе к каждой свече подходит один высоковольтный провод, всего их четыре. У 16-клапанного мотора провода отсутствуют, так как катушки зажигания установлены непосредственно на свечи.
Если есть доступ к двигателю снизу, проверьте масляный поддон. На 8-клапанном моторе он имеет ровную форму с небольшим углублением в центре. У 16-клапанной версии поддон глубже, с выраженным карманом для масляного насоса и дополнительными ребрами жесткости.
Какие звуки и вибрации характерны для разных типов двигателей Калины
8-клапанные двигатели Лада Калина (например, ВАЗ-11183 или ВАЗ-11186) издают характерный металлический стук на холостых оборотах, особенно заметный при холодном пуске. Это связано с конструкцией толкателей клапанов и зазорами в приводе ГРМ. Вибрации на руле и кузове ощущаются сильнее на низких оборотах (до 2000 об/мин), так как балансировка коленвала менее совершенна, чем у 16-клапанных аналогов.
16-клапанные моторы (ВАЗ-21126, ВАЗ-21127) работают тише за счет гидрокомпенсаторов, устраняющих стук клапанов. Однако на высоких оборотах (свыше 4000 об/мин) появляется характерный «шелест» ремня ГРМ и роликов, который усиливается при износе натяжителя. Вибрации минимальны на средних оборотах (2500–3500 об/мин), но при неисправности подушек двигателя могут передаваться на кузов даже на холостом ходу.
Двигатель ВАЗ-21129 (1.6 л, 16V) отличается более ровным звуком на холостых благодаря модернизированной системе впуска и выпуска. Однако при пробеге свыше 50 000 км может появиться дребезжание в районе крышки клапанов из-за ослабления креплений или износа гидрокомпенсаторов. Вибрации на руле при 1500–2000 об/мин часто указывают на дисбаланс коленвала или неравномерную работу цилиндров.
Турбированный мотор ВАЗ-21127 (1.6 л, 16V) издает равномерный гул турбины на средних оборотах, который переходит в свист при резком наборе скорости. Вибрации на холостых минимальны, но при неисправности турбокомпрессора появляется металлический скрежет или вой. На оборотах свыше 3000 об/мин возможны подергивания из-за неравномерной подачи топлива или сбоев в работе датчика детонации.
Если на 8-клапанном двигателе слышен глухой стук в нижней части блока при резком сбросе газа, это может указывать на износ шатунных вкладышей или коренных подшипников. На 16-клапанных моторах аналогичный звук чаще связан с растяжением цепи ГРМ или износом натяжителя. Вибрации, синхронные с оборотами двигателя, требуют проверки балансировки коленвала или состояния маховика.
Для диагностики рекомендуется использовать стетоскоп или длинную отвертку, прикладывая ее к разным частям двигателя. Звуки из района крышки клапанов (8V) или головки блока (16V) обычно связаны с клапанным механизмом, а стуки из картера – с кривошипно-шатунной группой. Вибрации на кузове устраняются заменой подушек двигателя, но если они сопровождаются посторонними шумами, требуется комплексная проверка.
