Как правильно поменять ремень грм

Ремень ГРМ – критически важный элемент двигателя, синхронизирующий работу коленчатого и распределительного валов. Его обрыв приводит к столкновению поршней с клапанами, что в 90% случаев требует капитального ремонта. Производители рекомендуют менять ремень каждые 60–100 тыс. км или 4–6 лет эксплуатации, даже если пробег меньше. Для турбированных двигателей интервал сокращается до 40–50 тыс. км из-за повышенных нагрузок.

Перед началом работ подготовьте инструменты: динамометрический ключ (для затяжки болтов с усилием 20–120 Н·м в зависимости от модели), набор головок, шестигранники, съемник шкивов, фиксаторы валов (если предусмотрены конструкцией). Обязательно приобретите оригинальный ремкомплект – он включает не только ремень, но и натяжной и обводной ролики, а иногда сальники распредвала и коленвала. Экономия на деталях обернется повторным ремонтом через 10–15 тыс. км.

Первый шаг – демонтаж защитных кожухов. На большинстве автомобилей их 2–3, крепятся они болтами под головку 10 мм. Снимите ремень генератора и навесного оборудования, чтобы получить доступ к шкиву коленвала. Перед снятием ремня ГРМ зафиксируйте метки: на шкивах распредвала и коленвала, а также на корпусе двигателя. На дизельных моторах часто требуется выставить поршень первого цилиндра в ВМТ (верхнюю мертвую точку) – это упростит последующую сборку.

Натяжение нового ремня – ключевой момент. Слишком слабое приведет к проскальзыванию и сбою фаз газораспределения, слишком сильное – к ускоренному износу и обрыву. Используйте индикатор натяжения или динамометрический ключ. Например, для двигателей VAG 1.8T усилие натяжного ролика составляет 45 Н·м, а для Toyota 1ZZ-FE – 25 Н·м. После установки проверните коленвал вручную на 2 оборота и убедитесь, что метки совпадают.

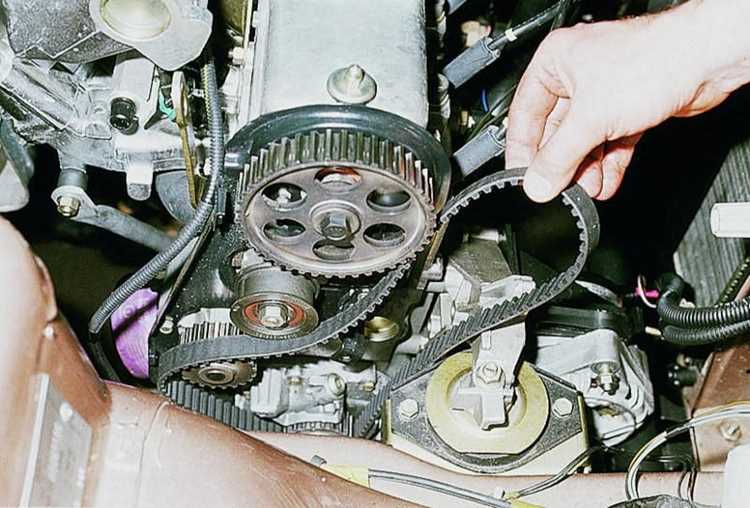

Замена ремня ГРМ: пошаговая инструкция для автовладельцев

Перед началом работ подготовьте инструменты: динамометрический ключ (диапазон 20–150 Н·м), набор головок (10–22 мм), шестигранники (5–8 мм), съемник шкивов, фиксаторы распредвалов и коленвала (артикулы зависят от модели). Для большинства двигателей VAG (1.6/2.0 TSI) потребуется фиксатор T10016, для Renault 1.5 dCi – Mot.1489. Проверьте наличие нового ремня (оригинал или проверенные аналоги: Gates, Contitech, Dayco), натяжного и обводных роликов, помпы (если пробег превышает 60 000 км).

Снимите правое переднее колесо и пластиковый подкрылок. Отсоедините клемму АКБ, затем демонтируйте ремень генератора (для этого ослабьте натяжитель – на двигателях PSA 1.6 HDi это болт на 16 мм). Слейте антифриз через нижний патрубок радиатора (минимум 5 литров для 4-цилиндровых моторов). Открутите шкив коленвала: на автомобилях с АКПП зафиксируйте маховик отверткой через окно стартера, на МКПП включите 5-ю передачу и попросите помощника удерживать педаль тормоза.

Установите поршень первого цилиндра в ВМТ (верхнюю мертвую точку). Для этого совместите метки на шкиве коленвала и крышке ГРМ, а также на распредвалах (на двигателях с цепью – на звездочках). На моторах Toyota 1ZZ-FE метка на шкиве коленвала должна совпасть с риской «0» на крышке, на распредвалах – с прорезями на задних пластинах. Если метки не совпадают, проверните коленвал на 360° ключом на 19 мм за болт шкива.

Ослабьте натяжной ролик (ключ на 13–17 мм в зависимости от модели) и снимите старый ремень. Проверьте состояние сальников коленвала и распредвалов – течь масла сокращает ресурс нового ремня. Установите новые ролики: обводные затягивайте с моментом 25–35 Н·м, натяжной – до легкого касания (окончательная затяжка после установки ремня). Наденьте ремень, начиная с шестерни коленвала, затем на обводные ролики и распредвалы, соблюдая направление вращения (стрелка на ремне).

Натяните ремень, вращая натяжной ролик против часовой стрелки до совмещения меток (на роликах Gates – до совпадения стрелки с пазом, на Contitech – до положения «max»). Затяните болт натяжителя с моментом 20–25 Н·м. Проверните коленвал вручную на два оборота и повторно проверьте совпадение меток. Если все в порядке, соберите узел в обратном порядке: установите шкив коленвала, затяните болт с требуемым моментом, поставьте ремень генератора, залейте антифриз (используйте оригинальную жидкость или аналог с допуском G12/G13).

Запустите двигатель и проверьте отсутствие посторонних шумов. На холостых оборотах ремень не должен вибрировать или издавать свист. Через 500–1000 км пробега осмотрите ремень на предмет трещин и подтеков масла – при обнаружении дефектов замените комплект повторно. Запишите дату замены и пробег в сервисную книжку: для большинства современных двигателей интервал составляет 60 000–100 000 км, но при эксплуатации в тяжелых условиях (частые запуски, пыль) сократите его до 50 000 км.

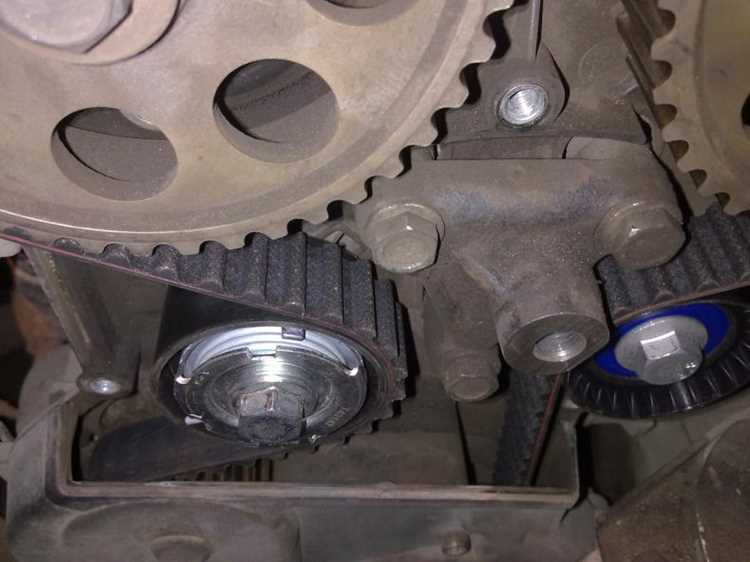

Какие инструменты и запчасти понадобятся для замены ремня ГРМ

Базовый набор включает торцевые головки от 8 до 19 мм, удлинители и трещотку с моментным ключом до 150 Н·м. Для большинства двигателей потребуются специфические приспособления: фиксаторы распредвалов (например, для VAG – T10016 или аналог), стопор коленвала (T10050), а также съемник шкива (если не предусмотрен болт для удержания). Без этих инструментов невозможно точно выставить фазы газораспределения, что приведет к нарушению работы двигателя.

Ремень ГРМ выбирайте строго по VIN-коду или каталогу производителя – например, Gates 5631XS для Kia Rio 2015 года или Contitech CT1137 для Volkswagen Polo 1.6. В комплекте с ремнем часто идут ролики: обводной (натяжной) и паразитный. Обязательно замените их, даже если внешне выглядят исправными – ресурс роликов сопоставим с ресурсом ремня, а их износ приводит к проскальзыванию или обрыву.

Дополнительно понадобятся: новый сальник коленвала (оригинал или качественный аналог, например, Corteco 19030350B), прокладка клапанной крышки (если снимается), герметик для высокотемпературных соединений (Victor Reinz 70-31414-10). Для двигателей с цепью вместо ремня список расширяется: цепь (Iwis MUC30100010 для BMW N47), натяжитель и успокоители. Проверьте наличие технической документации – в некоторых моторах (например, Renault K4M) требуется замена водяного насоса одновременно с ГРМ.

Из расходников: охлаждающая жидкость (если сливается), моторное масло (при замене сальников), очиститель поверхностей (Loctite SF 7063 или аналог). Для демонтажа защитных кожухов часто нужны биты Torx (T25, T30) или шестигранники (5 мм). Не экономьте на качестве инструмента – дешевые трещотки ломаются при затяжке болтов шкива, а некачественные фиксаторы не обеспечивают нужной точности.

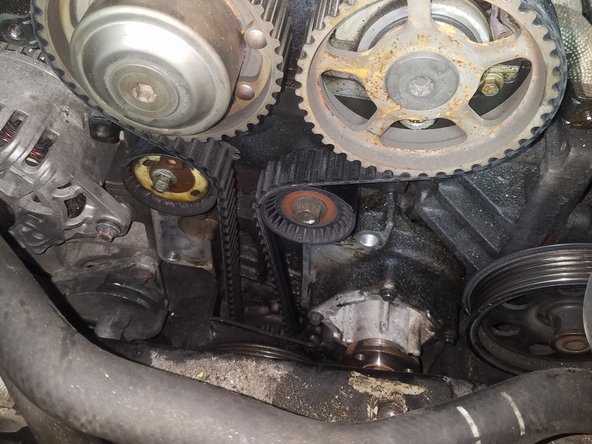

Перед началом работ подготовьте динамометрический ключ с диапазоном 20–120 Н·м для затяжки болтов с регламентированным моментом. Для двигателей с алюминиевым блоком (например, Toyota 1ZZ-FE) используйте только оригинальные болты крепления шкива – повторное использование растянутых болтов приводит к их обрыву. Храните запчасти в заводской упаковке до установки, чтобы избежать попадания пыли или масла на рабочие поверхности.

Как правильно подготовить автомобиль к снятию старого ремня

Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит случайный запуск двигателя и срабатывание электрических компонентов, таких как топливный насос или система зажигания. Убедитесь, что автомобиль стоит на ровной поверхности с включенным стояночным тормозом, а передние колеса заблокированы противооткатными упорами. Если двигатель горячий, дайте ему остыть не менее 2 часов – работа с раскаленными деталями увеличивает риск ожогов и деформации элементов.

Снимите защитные кожухи и пластиковые накладки, закрывающие доступ к ремню ГРМ. Обычно для этого потребуется открутить 4–6 болтов или защелок, расположенных по периметру крышки. На некоторых моделях (например, Volkswagen 1.6 FSI или Toyota 1ZZ-FE) дополнительно демонтируют расширительный бачок охлаждающей жидкости или генератор, чтобы освободить рабочее пространство. Запоминайте последовательность снятия деталей или фотографируйте ключевые моменты – это упростит обратную сборку.

Выставьте поршень первого цилиндра в верхнюю мертвую точку (ВМТ) по меткам на шкиве коленвала и распредвала. Для этого вращайте коленвал за болт шкива по часовой стрелке (на большинстве двигателей) до совпадения рисок. На шкиве распредвала метка часто выполнена в виде точки или насечки, а на блоке цилиндров – в виде стрелки или буквы «Т». Если метки не совпадают, проверните коленвал еще на один оборот. Не используйте стартер для этой операции – риск повреждения клапанов при неправильном положении поршней слишком высок.

Закрепите шкив коленвала от проворачивания. На переднеприводных автомобилях с поперечным расположением двигателя (например, Renault K4M или Hyundai G4FC) для этого используйте специальный фиксатор или вставьте мощную отвертку в маховик через технологическое отверстие в картере сцепления. На заднеприводных моделях (как BMW M54) потребуется стопорный болт, вкручиваемый в блок цилиндров. Без фиксации шкив будет прокручиваться при попытке ослабить центральный болт, что сделает невозможным корректное снятие ремня.

Пошаговый процесс демонтажа ремня ГРМ и проверки сопутствующих деталей

Перед началом работ отключите аккумулятор и снимите защитный кожух двигателя. На большинстве моделей для доступа к ремню ГРМ потребуется демонтировать правое переднее колесо и подкрылок. Используйте домкрат и страховочную подставку, соблюдая технику безопасности. Отсоедините шланги системы охлаждения и генератор, если они мешают доступу к шкивам.

Снимите ремень привода вспомогательных агрегатов, ослабив натяжной ролик ключом на 15 или 17 мм (зависит от модели). Зафиксируйте коленвал от проворачивания: вставьте стопорный штифт в специальное отверстие маховика или используйте приспособление для блокировки шкива. Открутите болт шкива коленвала головкой на 19–22 мм с удлинителем – момент затяжки часто превышает 100 Н·м, поэтому потребуется рычаг.

• Ослабьте натяжной ролик ремня ГРМ, повернув его против часовой стрелки шестигранником на 6 мм или ключом Torx T50 (для некоторых двигателей VAG).
• Снимите старый ремень, отметив направление его вращения маркером – это упростит установку нового.
• Проверьте состояние сопутствующих деталей:
  1. Натяжной и обводной ролики – люфт, шум при вращении, следы износа подшипников.
  2. Водяной насос – подтекание антифриза, коррозия на корпусе, заедание при прокручивании.
  3. Шкивы распредвала и коленвала – трещины, сколы зубьев, биение более 0,1 мм.

Очистите поверхности шкивов и крышки ГРМ от масла и грязи безворсовой салфеткой. Проверьте совпадение меток на шкивах и блоке цилиндров: на коленвале – обычно точка или риска напротив шкалы на крышке, на распредвале – метка на шестерне напротив указателя на головке блока. Если метки не совпадают, прокрутите коленвал вручную на два оборота и повторите проверку.

Установка нового ремня ГРМ: совмещение меток и натяжение

Перед установкой ремня убедитесь, что коленвал и распредвал зафиксированы в положении ВМТ (верхняя мёртвая точка) первого цилиндра. На шкивах и крышках ГРМ нанесены метки – обычно это риски, точки или выемки. Совместите их точно: на коленвале метка должна совпадать с ответной на блоке цилиндров, на распредвале – с меткой на крышке головки блока. Для двигателей с двумя распредвалами (DOHC) проверьте совпадение меток на обоих валах. Используйте заводскую схему из руководства по ремонту – расположение меток может отличаться даже у модификаций одной модели.

Начинайте установку ремня с ведущего шкива коленвала, затем последовательно обводите его вокруг натяжного ролика, шкива распредвала и помпы (если она приводится ремнём). Следите, чтобы ремень не перекручивался и не провисал на участках между шкивами. На двигателях с балансирными валами или дополнительными приводами (например, масляного насоса) соблюдайте порядок обхвата, указанный в документации. Избегайте использования металлических инструментов для направления ремня – это может повредить корд.

После установки проверните коленвал на два полных оборота вручную (ключом на болт шкива) и повторно проверьте совпадение меток. Если метки не совпадают, ремень снят и процесс повторяется. Натяжение ремня регулируется натяжным роликом – его положение определяет степень натяжения. Для большинства двигателей оптимальное натяжение достигается, когда прогиб ремня на самом длинном участке между шкивами составляет 5–7 мм при усилии 10 Н (примерно 1 кг). На современных системах с автоматическим натяжителем достаточно затянуть фиксирующий болт до момента, указанного в спецификации (обычно 20–40 Н·м).

На двигателях с ручной регулировкой натяжения используйте динамометрический ключ или специальный индикатор натяжения. Например, для моторов Volkswagen с системой Simos натяжной ролик поворачивается против часовой стрелки до совмещения указателя с прорезью в корпусе, после чего фиксируется болтом. На автомобилях Renault с двигателями K4M/K7M натяжение контролируется по положению подвижного указателя на ролике – он должен совпадать с неподвижной меткой при проворачивании коленвала. Не перетягивайте ремень: избыточное натяжение сокращает срок службы подшипников роликов и помпы, а также увеличивает риск обрыва.

Завершив натяжение, затяните все болты крепления шкивов и роликов с усилием, указанным производителем. Например, болт шкива коленвала на двигателях Toyota 1ZZ-FE затягивается моментом 128 Н·м, а на Ford Duratec 1.6 – 90 Н·м с последующей дотяжкой на 90°. Установите снятые ранее защитные кожухи, подключите датчики и аккумулятор. Запустите двигатель и прослушайте работу ГРМ на холостых оборотах – посторонние шумы (свист, скрежет) указывают на неправильное натяжение или перекос ремня. После пробной поездки (50–100 км) повторно проверьте натяжение и при необходимости откорректируйте его.
